- 射频性能:
工作频率范围:2.4~2.525GHz,频率间隔1MHz。
发射功率可调:0dBm,-6dBm,-12dBm,-18dBm
接收灵敏度:1Mbps@-85dBm,2Mbps@-82dBm
匹配网络:
根据datasheetV2.0 Page14,天线负载阻抗:15+j88Ω,由L1,C1,C2组成匹配网络,L2为阻隔电感,

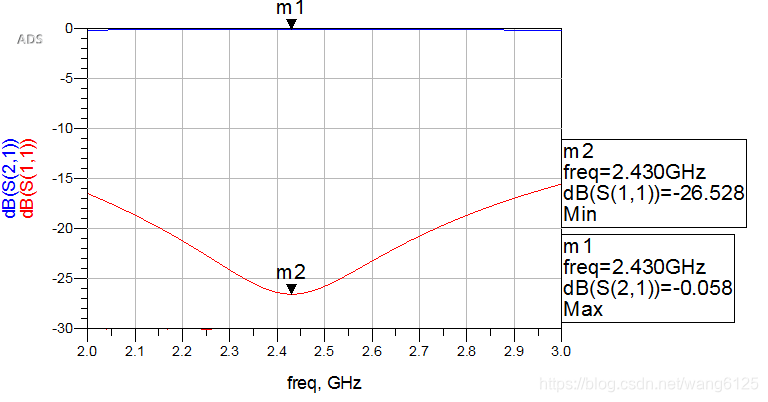

其中C1影响输入驻波,C2影响中心频率,L1影响信号带宽。S参数仿真结果如下:
2. 通信距离
当天现采用标准MIFA天线时,天线增益为2dB。
由空间链路损耗公式:L =32.45+20lgF(MHz)+20lgD(km),
理想情况下:发射天线以0dBm最大功率发射,
采用1Mbps数据速率时,接收天线灵敏度为-85dBm:最大通信距离为:280米。
采用2Mbps通信速率时,接收天线灵敏度为-82dBm,最大通信距离为:190米。
