本文详细介绍了如何使用PadstackEditor17.4来创建一个钻孔直径为8mil的过孔焊盘。步骤包括设置钻孔、填写焊盘参数，以及配置ThermalPad和AntiPad。关键数据如RegularPad的尺寸设定，以及Flash焊盘和反焊盘的大小调整，均依据个人习惯和标准进行。完成设置后，保存焊盘配置即可。
以制作一个钻孔直径为8mil的过孔焊盘为例

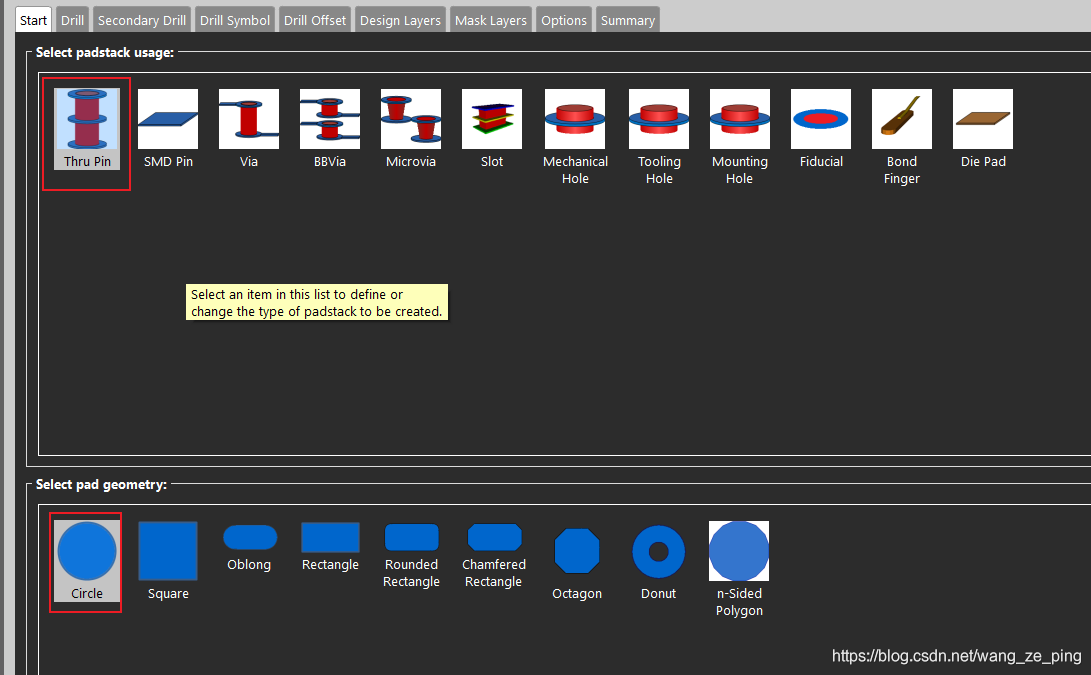

打开Padstack Editor 17.4，第一步操作如下图所示：
第二步选择drill,如下图所示：

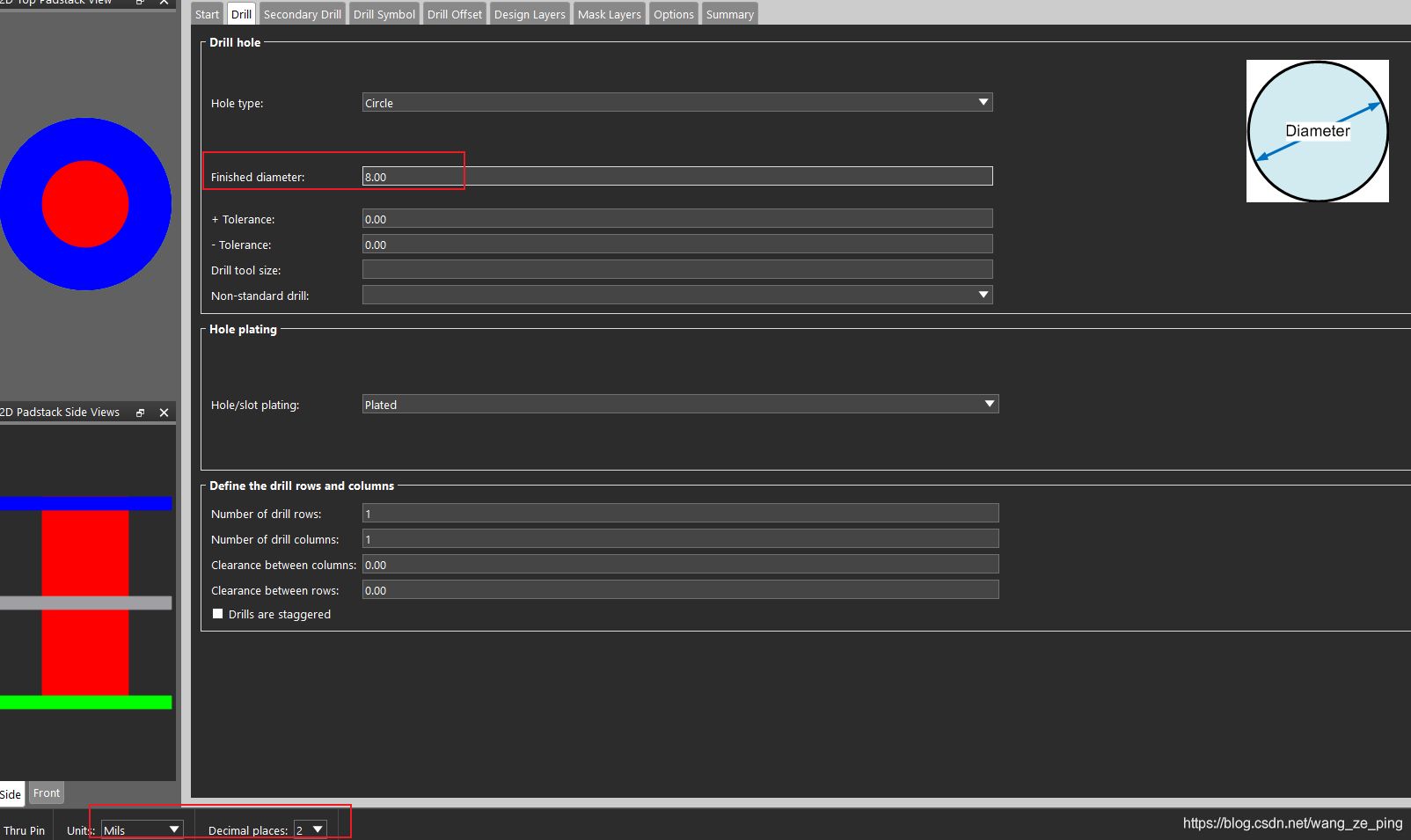

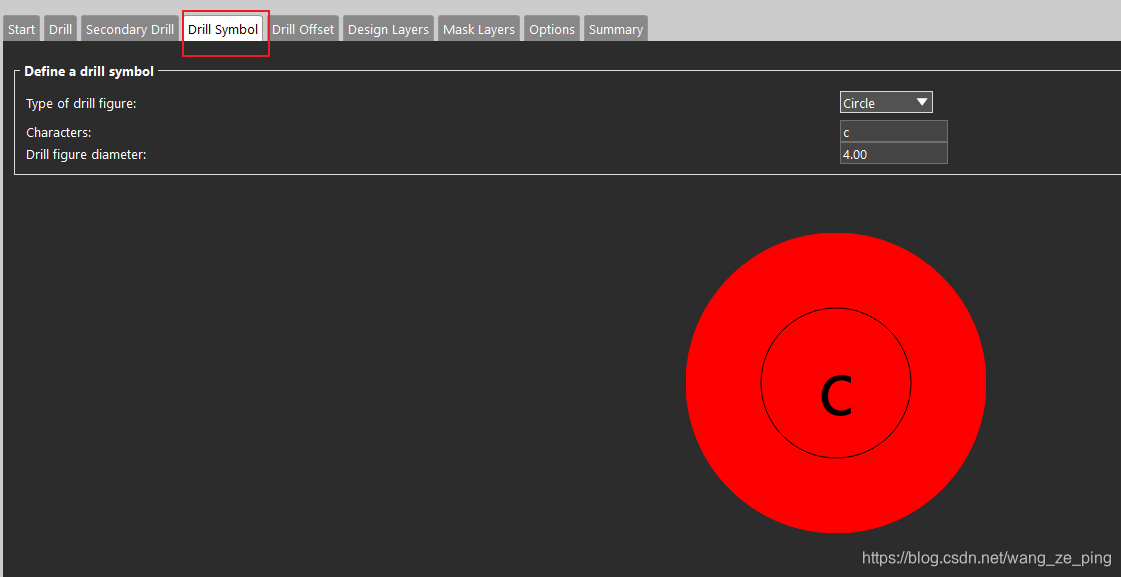

第三步在Drill symbol中填写如下：

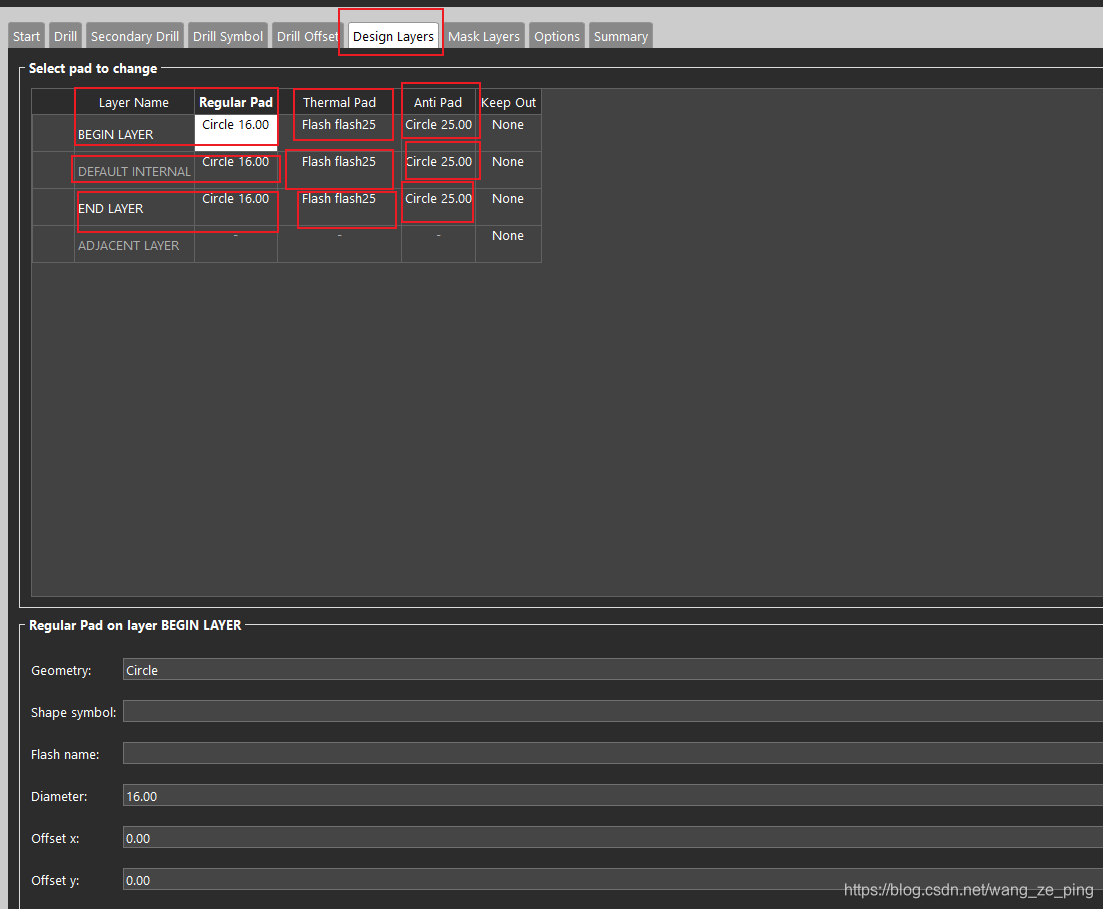

第四步在如下图中分别填写如下数据：

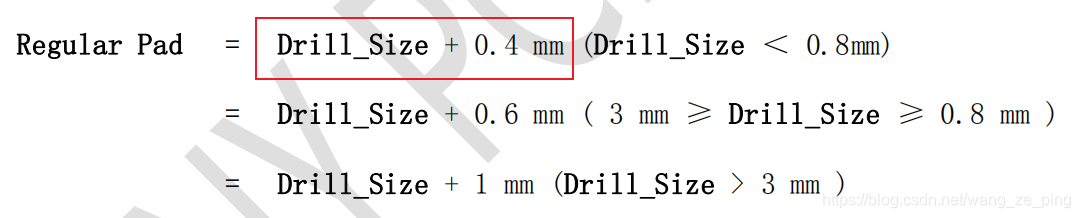

关于上图中的Regular Pad中各层的数据填写规则如下：（下面数据摘自某网作为一个参考，由于上述的钻孔直径为8mil，加上0.4mm即15.7mil，8+15.7=23.7mil，而我上图填写的是16mil，看个人习惯）

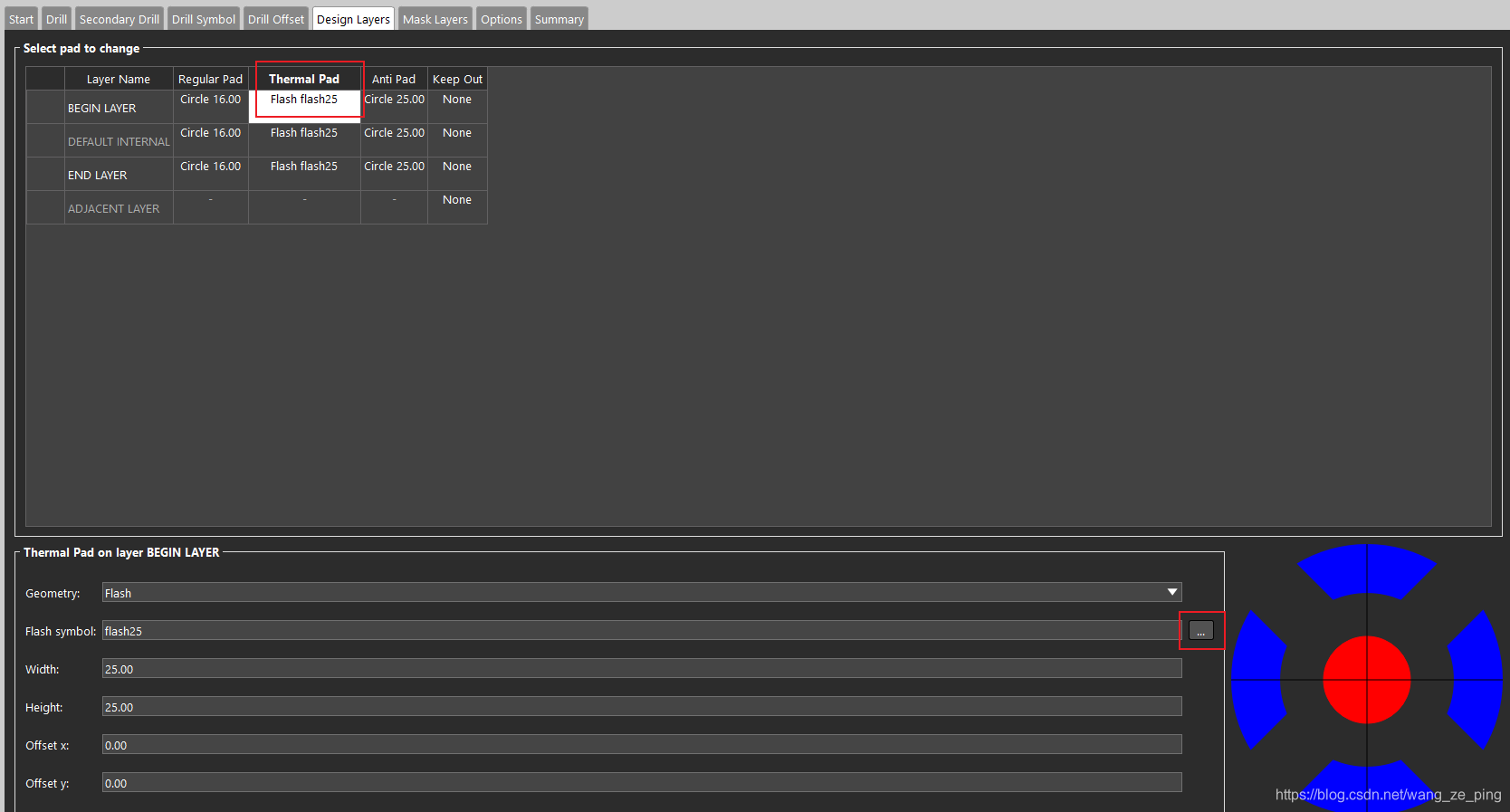

Thermal Pad中flash焊盘的添加：（事先在PCB Editor 17.4中新建flash symbol保存后，然后才可以在下图中添加）
反焊盘数据填写规则（Anti Pad）：8mil+0.8mm=39mil；而我上图中填写的是25mil，So，看个人习惯
填完之后直接保存即可
