1 RTP概述

全名是Real-time Transport Protocol（实时传输协议），对应文档RFC3550。也包含配套协议RTCP（Real-time Transport Control Protocol，即实时传输控制协议），提供服务质量。RTP基于UDP，分组传输，接收端数据包往往有延迟和乱序。在发送端，存在丢包；为降低延迟，往往对传输数据进行预处理（降低质量和高效压缩）。在接收端为了恢复时序，采用了接收缓冲；而为了实现媒体的流畅播放，则采用了播放缓冲。使用接收缓冲，可以将接收到的数据包缓存起来，然后根据数据包的封装信息（如包序号和时戳等），将乱序的包重新排序，最后将重新排序了的数据包放入播放缓冲播放。

        视频会议同时使用了音频和视频会议，将分别在不同的RTP会话中传送，每一个会话使用不同的传输地址（IP地址＋端口），并且每个会话对应的RTCP包都使用规范化名字CNAME（Canonical Name）。与会者可以根据RTCP包中的CNAME来获取相关联的音频和视频，然后根据RTCP包中的计时信息(Network time protocol)来实现音频和视频的同步。

        翻译器和混合器都是RTP级的中继系统。翻译器用在通过IP多播不能直接到达的用户区，例如发送者和接收者之间存在防火墙。当与会者能接收的音频编码格式不一样，比如有一个与会者通过一条低速链路接入到高速会议，这时就要使用混合器。在进入音频数据格式需要变化的网络前，混合器将来自一个源或多个源的音频包进行重构，并把重构后的多个音频合并，采用另一种音频编码进行编码后，再转发这个新的RTP包。从一个混合器出来的所有数据包要用混合器作为它们的同步源（SSRC，见RTP的封装）来识别，可以通过贡献源列表（CSRC表，见RTP的封装）可以确认谈话者。

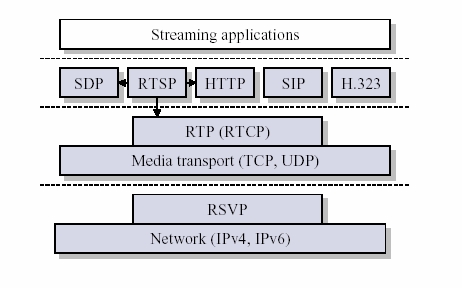

                                                              图1 RTP协议

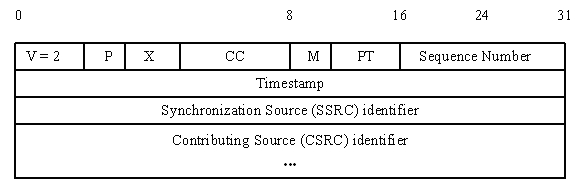

                                                           图2 RTP协议头

版本号（V）：2比特，用来标志使用的RTP版本。

填充位（P）：1比特，如果该位置位，则该RTP包的尾部就包含附加的填充字节。

扩展位（X）：1比特，如果该位置位的话，RTP固定头部后面就跟有一个扩展头部。

CSRC计数器（CC）：4比特，含有固定头部后面跟着的CSRC的数目。

标记位（M）：1比特,该位的解释由配置文档（Profile）来承担.

载荷类型（PT）：7比特，标识了RTP载荷的类型。

序列号（SN）：16比特，发送方在每发送完一个RTP包后就将该域的值增加1，接收方可以由该域检测包的丢失及恢复包序列。序列号的初始值是随机的。

时间戳：32比特，记录了该包中数据的第一个字节的采样时刻。在一次会话开始时，时间戳初始化成一个初始值。即使在没有信号发送时，时间戳的数值也要随时间而不断地增加（时间在流逝嘛）。时间戳是去除抖动和实现同步不可缺少的。

同步源标识符(SSRC)：32比特，同步源就是指RTP包流的来源。在同一个RTP会话中不能有两个相同的SSRC值。该标识符是随机选取的 RFC1889推荐了MD5随机算法。

贡献源列表（CSRC List）：0～15项，每项32比特，用来标志对一个RTP混合器产生的新包有贡献的所有RTP包的源。由混合器将这些有贡献的SSRC标识符插入表中。SSRC标识符都被列出来，以便接收端能正确指出交谈双方的身份。

2 RTCP

主要功能是：服务质量的监视与反馈、媒体间的同步，以及多播组中成员的标识。在RTP会话期 间，各参与者周期性地传送RTCP包。RTCP包中含有已发送的数据包的数量、丢失的数据包的数量等统计资料，因此，各参与者可以利用这些信息动态地改变传输速率，甚至改变有效载荷类型。RTP和RTCP配合使用，它们能以有效的反馈和最小的开销使传输效率最佳化，因而特别适合传送网上的实时数据。

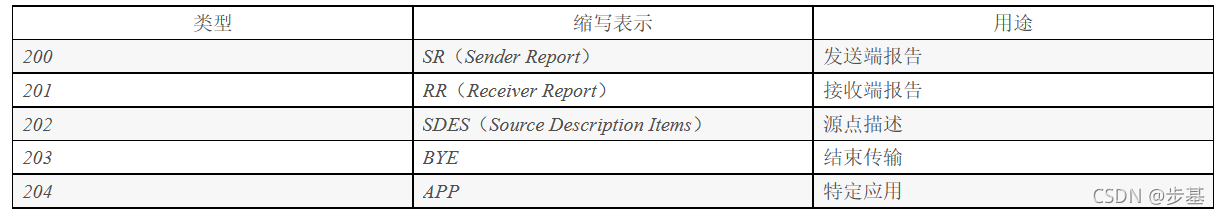

从图 1可以看到，RTCP也是用UDP来传送的，但RTCP封装的仅仅是一些控制信息，因而分组很短，所以可以将多个RTCP分组封装在一个UDP包中。RTCP有如下五种分组类型。

上述五种分组的封装大同小异，下面只讲述SR类型，而其它类型请参考RFC3550。

发送端报告分组SR（Sender Report）用来使发送端以多播方式向所有接收端报告发送情况。SR分组的主要内容有：相应的RTP流的SSRC，RTP流中最新产生的RTP分组的时间戳和NTP，RTP流包含的分组数，RTP流包含的字节数。SR包的封装如图3所示。

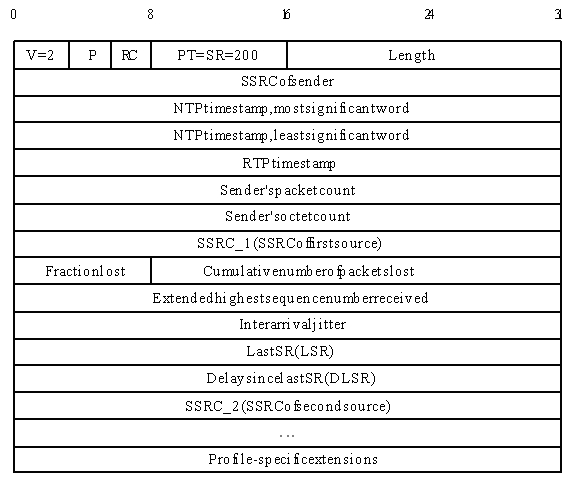

                                                   图 3 RTCP头部的格式

版本（V）：同RTP包头域。

填充（P）：同RTP包头域。

接收报告计数器（RC）：5比特，该SR包中的接收报告块的数目，可以为零。

包类型（PT）：8比特，SR包是200。

长度域（Length）：16比特，其中存放的是该SR包以32比特为单位的总长度减一。

同步源（SSRC）：SR包发送者的同步源标识符。与对应RTP包中的SSRC一样。

NTP Timestamp（Network time protocol）SR包发送时的绝对时间值。NTP的作用是同步不同的RTP媒体流。

RTP Timestamp：与NTP时间戳对应，与RTP数据包中的RTP时间戳具有相同的单位和随机初始值。

Sender’s packet count：从开始发送包到产生这个SR包这段时间里，发送者发送的RTP数据包的总数. SSRC改变时，这个域清零。

Sender`s octet count：从开始发送包到产生这个SR包这段时间里，发送者发送的净荷数据的总字节数（不包括头部和填充）。发送者改变其SSRC时，这个域要清零。

同步源n的SSRC标识符：该报告块中包含的是从该源接收到的包的统计信息。

丢失率（Fraction Lost）：表明从上一个SR或RR包发出以来从同步源n(SSRC_n)来的RTP数据包的丢失率。

累计的包丢失数目：从开始接收到SSRC_n的包到发送SR,从SSRC_n传过来的RTP数据包的丢失总数。

收到的扩展最大序列号：从SSRC_n收到的RTP数据包中最大的序列号，

接收抖动（Interarrival jitter）：RTP数据包接受时间的统计方差估计

上次SR时间戳（Last SR,LSR）：取最近从SSRC_n收到的SR包中的NTP时间戳的中间32比特。如果目前还没收到SR包，则该域清零。

上次SR以来的延时（Delay since last SR,DLSR）：上次从SSRC_n收到SR包到发送本报告的延时。

3 RTP会话过程

        当应用程序建立一个RTP会话时，应用程序将确定一对目的传输地址。目的传输地址由一个网络地址和一对端口组成，有两个端口：一个给RTP包，一个给RTCP包，使得RTP/RTCP数据能够正确发送。RTP数据发向偶数的UDP端口，而对应的控制信号RTCP数据发向相邻的奇数UDP端口（偶数的UDP端口＋1），这样就构成一个UDP端口对。 RTP发送过程如下，接收过程则相反。

1)  RTP协议从上层接收流媒体信息码流（如H.264），封装成RTP数据包；RTCP从上层接收控制信息，封装成RTCP控制包。

2) RTP将RTP 数据包发往UDP端口对中偶数端口；RTCP将RTCP控制包发往UDP端口对中的奇数端口。

注意：

1根据RTP包的序列号来排序。

2根据声音流和图像流的相对时间（即RTP包的时间戳），以及它们的绝对时间（即对应的RTCP包中的RTCP），可以实现声音和图像的同步。

3接收缓冲用来排序乱序了的数据包；播放缓冲用来消除播放的抖动，实现等时播放。

4 jrtplib库

初始化

RTPSession sess;

sess.Create(5000);

//3.11版jrtplib库的Create方法被修改为Create(sessparams,&transparams)
RTPUDPv4TransmissionParams transparams;
RTPSessionParams sessparams;
 sessparams.SetOwnTimestampUnit(1.0/8000.0);/*设置时间戳，1/8000表示1秒钟采样8000次，即录音时的8KHz*/
 sessparams.SetAcceptOwnPackets(true);
 transparams.SetPortbase(portbase);/*本地通讯端口*/

数据发送

//RTP 协议允许同一会话存在多个目标地址

unsigned long addr = ntohl(inet_addr("127.0.0.1"));
sess.AddDestination(addr, 6000);

sess.SetDefaultPayloadType(0);
sess.SetDefaultMark(false);
sess.SetDefaultTimeStampIncrement(10);

sess.SendPacket((void *)buffer,sizeof(buffer),0,false,8000);

数据接收

sess_client.Poll();                                            //接收发送过来的 RTP 或者RTCP 数据报

sess_client.BeginDataAccess();

if (sess.GotoFirstSourceWithData()) {     //遍历那些携带有数据的源
 do {
          sess.AddToAcceptList(remoteIP, allports,portbase);
           sess.SetReceiveMode(RECEIVEMODE_ACCEPTSOME);

           RTPPacket *pack;
          pack = sess.GetNextPacket();            // 处理接收到的数据
           delete pack;   }
 while (sess.GotoNextSourceWithData());
 }

sess_client.EndDataAccess();
