fritzing绘图软件

fritzing是一款非常好用的电路图软件，仿真图形及丰富的元件让我们轻松绘制出各种开发板的接线图，避免照片实拍接线的杂乱无章。

他原本是专为Arduino绘制电路图的，但也集成了树莓派的开发板，所以用来画树莓派的接线图也不错！

对比效果

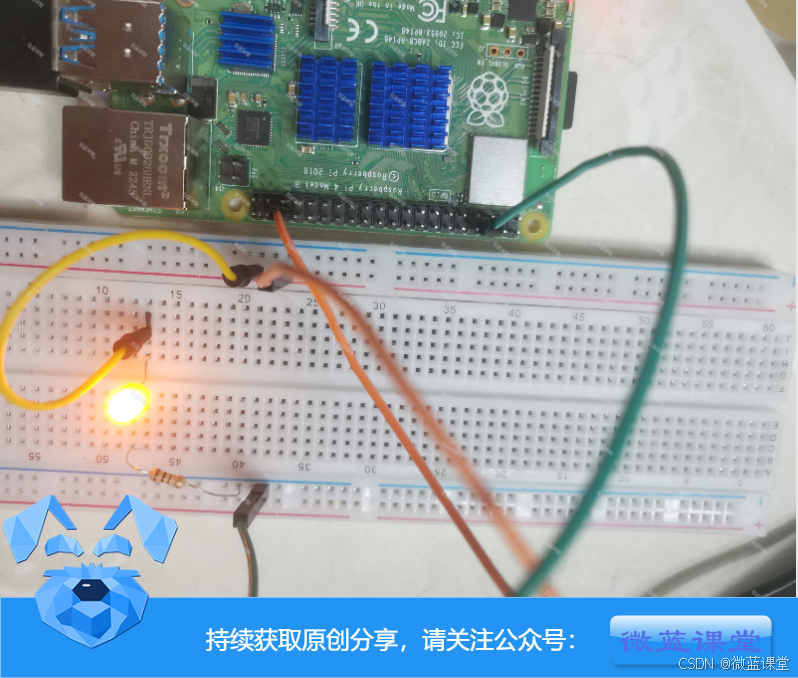

下图是接线实拍图，接线方法是不是得捋很久？

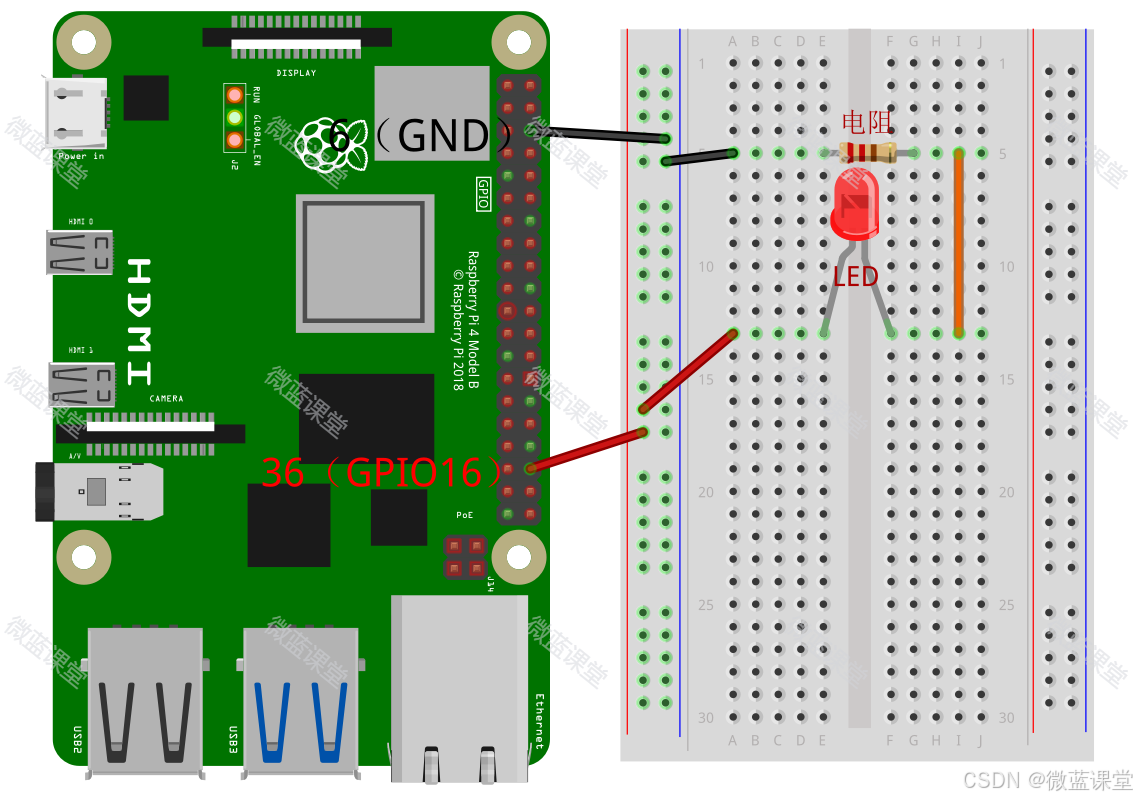

再来看下上面接线的绘制效果，是不是清晰很多？

使用方法

元件区可搜索：rpi，选择对应的树莓派板。绘图区选中元件，可以点击底部的旋转按钮，旋转元件至合适角度。

加入文字：元件区可搜索&#x
