摩擦纳米发电机测试整套解决方案(发电机+采集卡+软件)-升级版/高频率运动版

本测试系统为纳米发电机测试，可结合KEITHLEY 6514或者6517进行纳米发电测试，电压、电流
、电阻、电荷随时间的变化，搭配DAQ数据采集卡，可高速采集数据的变化，如NI USB 6002 最高采样速度可达50K，6003最高采样速度可达100K
该系统全部通过一个软件来控制，界面简单，控制静电计、运动装置、采集卡，一键测试，无需额外手动设置静电机或者运动装置，同时可对纳米材料的拉力进行检测
详细方案说见：
链接：https://pan.baidu.com/s/1v0BAH_4l1EfenevcpjnXnQ
提取码：u2ao

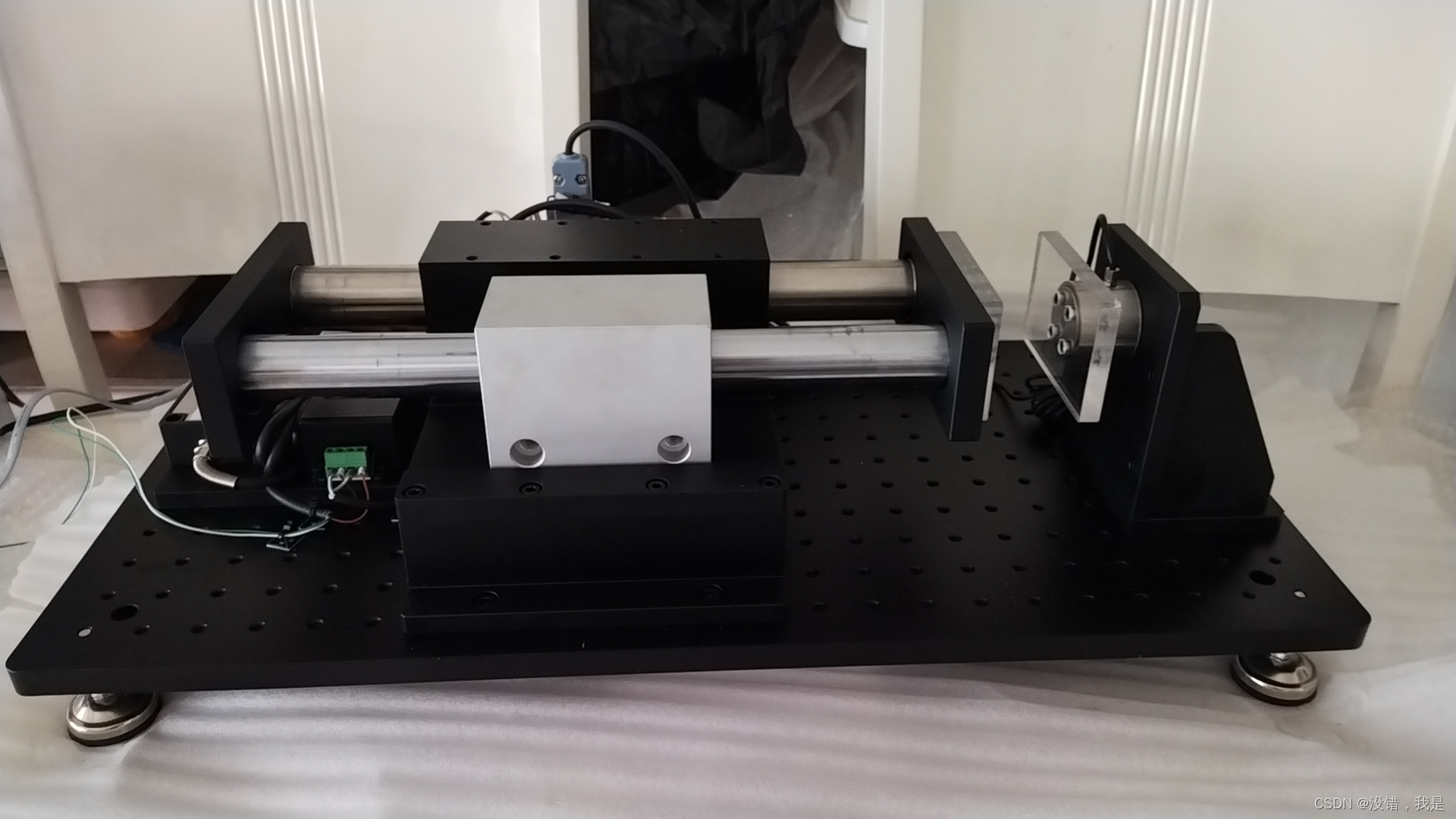

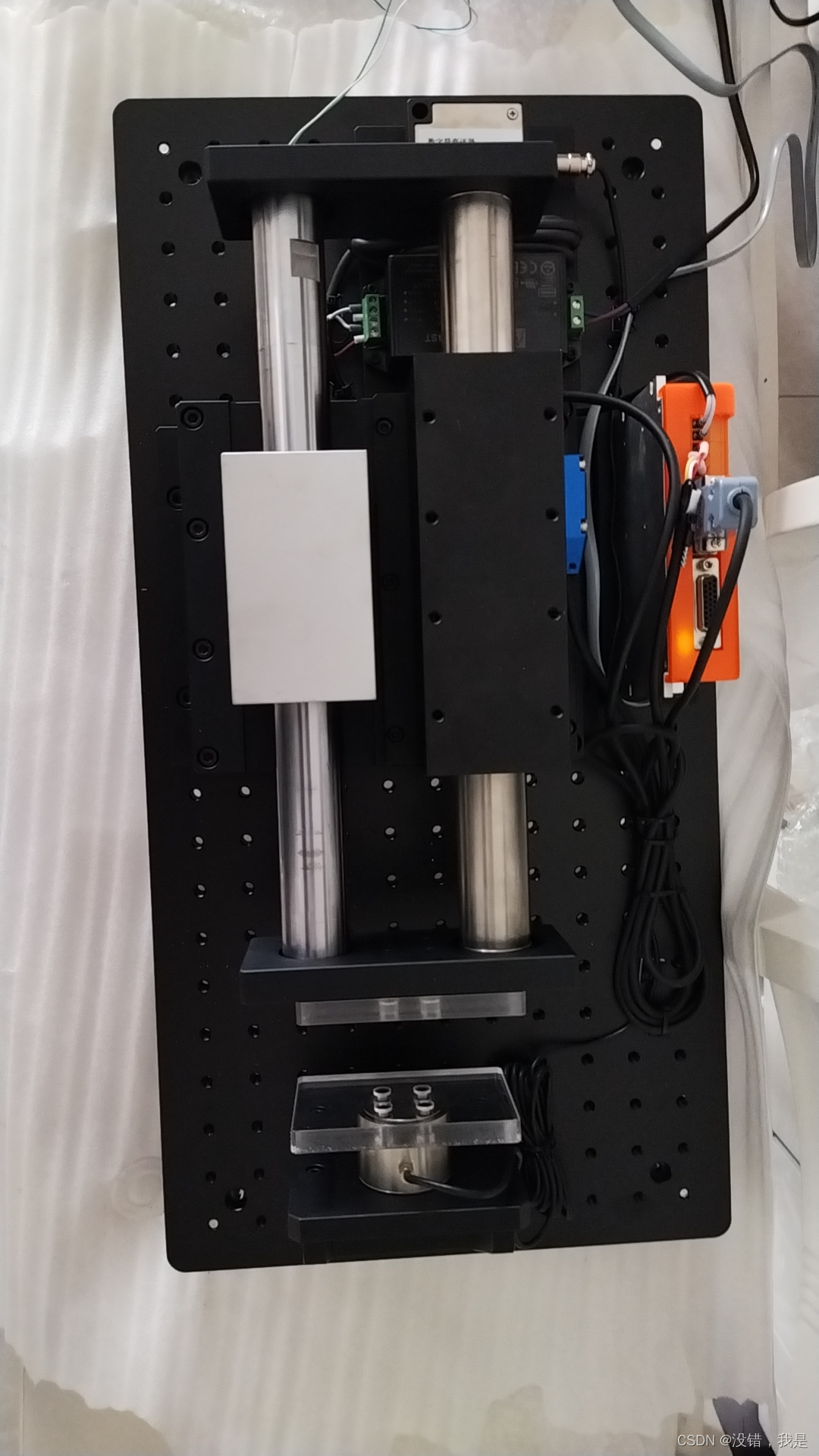

一、测试运动机构(摩擦发电机构)

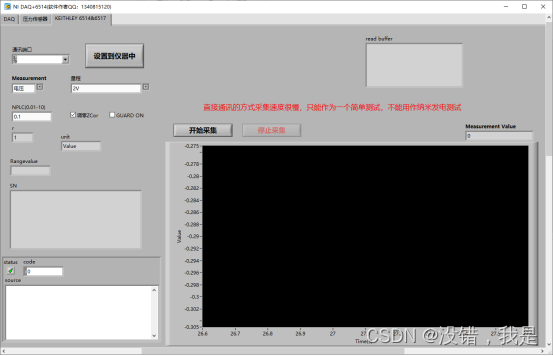

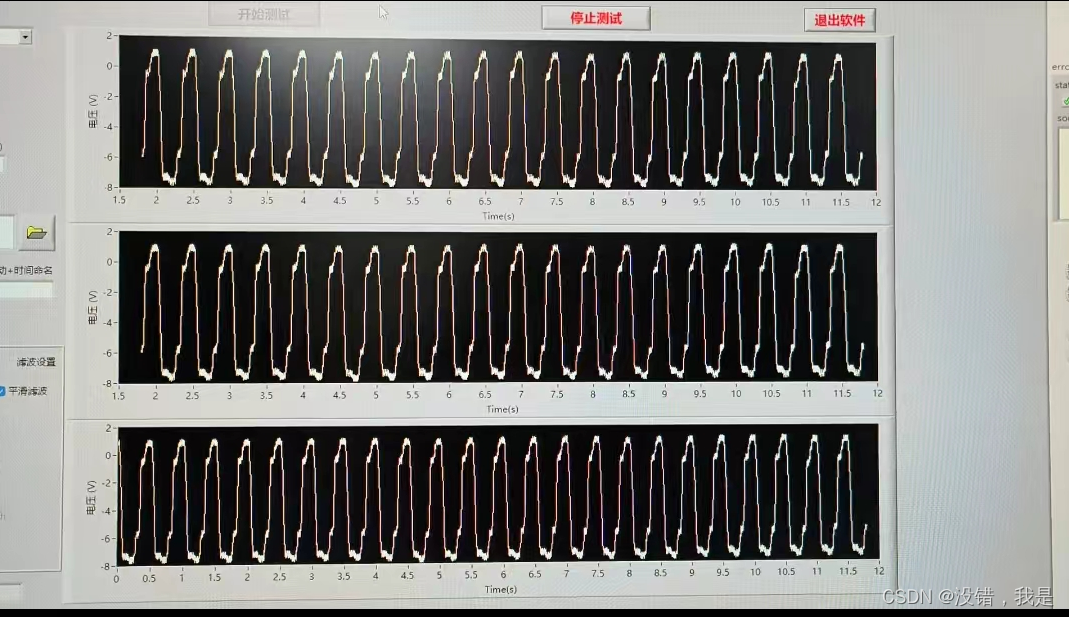

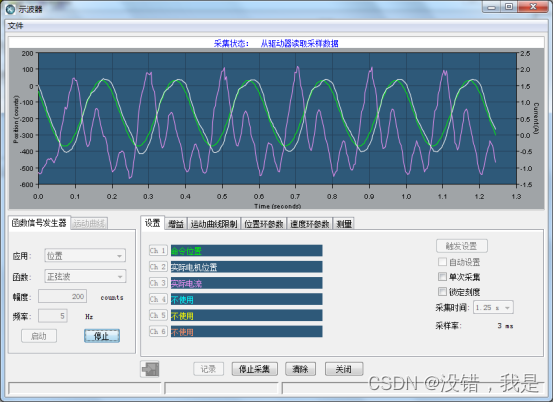

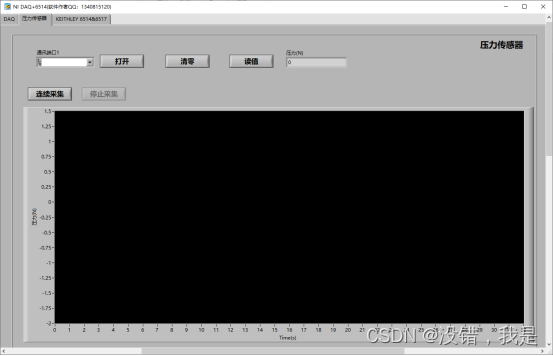

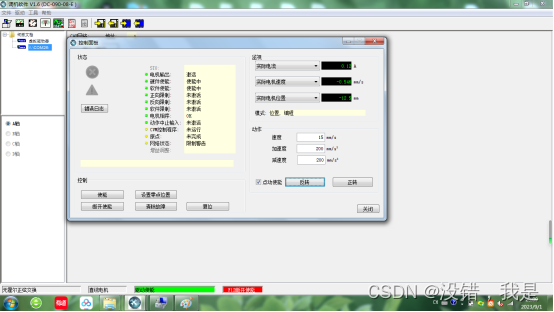

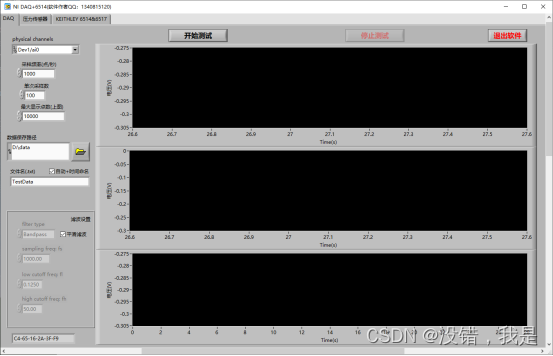

二、软件界面

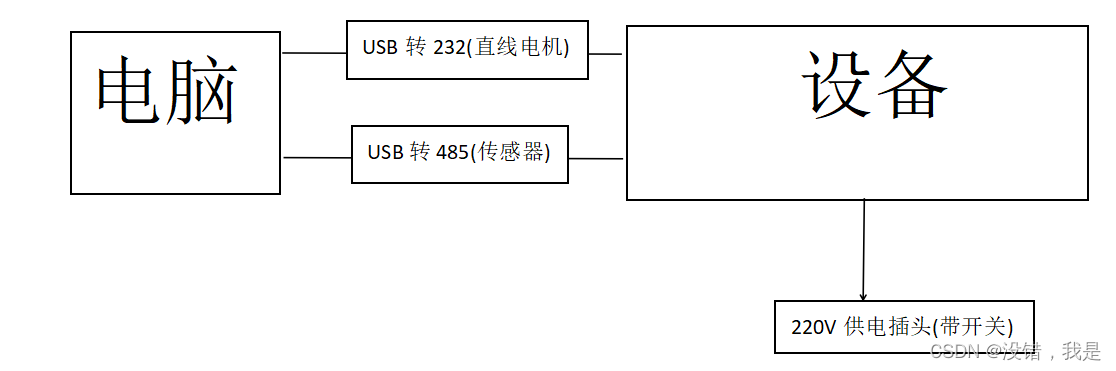

三、连接示意图

四、技术规格

输入电压：220V 单相交流电；
有效运行长度：100mm 高精度轴式直线电机(行程可定制)；
定位精度：10um；
最大运行速度(运动频率)：10hz
控制方式：电脑程序控制
压力传感器：
量程：0~100N
精度：+/- 0.1N
8.DAQ 数据采集卡：支持 NI 采集卡全系列，具体规格详见 NI 官网(如:USB 6002,6003 等)，
可定制开发
面包板光学平台尺寸:
长 600mm，宽 300mm，厚 13mm
