卷积神经网络(人马分类)

目录

正文:

1.数据集准备

2.模型建立

3.模型调用

注释：

一.ImageDataGenerator介绍

 二.flow_from_directory介绍

三.判断深度学习效果好坏(通过loss和val_loss比较)

四.测试图片格式转换问题

1.img_to_array()

2.expand_dims()

3.np.squeeze()

五.model.evaluate和model.predict的区别

1.model.evaluate

2.model.predict

---

正文:

比如一个人马分类的例子

1.数据集准备

首先我们需要先下载人马数据集(如果是windows的话，先安装wget下载工具)

(注意wget下载后要放到项目工作路径下，例：）

#测试数据集的下载命令(在pycharm中的Terminal命令行下输入)
wget --no-check-certificate \ https://storage.googleapis.com/laurencemoroney-blog.appspot.com/validation-horse-or-human.zip

#训练数据集的下载命令
wget --no-check-certificate \ https://storage.googleapis.com/laurencemoroney-blog.appspot.com/horse-or-human.zip

然后把下载的数据移动到刚空文件夹tmp里，然后解压

在这里我们会遇到一个组件叫做imageDataGenerator

真实数据的特点

• 图片尺寸大小不一，需裁剪成一样大小
• 数据量比较大，不能一下子装入内存
• 经常需要修改参数，例如输出的尺寸，增补图像拉伸等

所有这些事情手工编程都可以做到，但是用imageDataGenerator比较省事。

2.模型建立

模型训练代码:

import tensorflow as tf
from tensorflow.keras.preprocessing.image import ImageDataGenerator

#创建两个数据生成器，指定scaling范围0~1
train_datagen = ImageDataGenerator(rescale=1/255) #数据生成器介绍详见下面注释一,
validataion_datagen = ImageDataGenerator(rescale=1/255)#其实在这里就是归一标准化

#指向训练数据文件夹
train_generator =  train_datagen.flow_from_directory(#flow_from_directory参考注释二
          'F:/deeplearning/tmp/horse-or-human',#训练数据所在文件夹
          target_size=(150,150),#指定输出尺寸
          batch_size=32,
          class_mode='binary') #指定二分类

#指向测试数据文件夹
validation_generator = train_datagen.flow_from_directory(
          'F:/deeplearning/tmp/validation-horse-or-human',
          target_size=(150,150),
          batch_size=32,
          class_mode='binary')

#构建模型
model = tf.keras.models.Sequential([
        tf.keras.layers.Conv2D(16,(3,3), activation='relu',input_shape=(150,150,3)),#16个3*3的过滤器,这是一个卷积层，详细参考https://keras.io/zh/layers/convolutional/
        tf.keras.layers.MaxPooling2D(2,2),#最大池，对于空间数据的最大池化，详细参考https://keras.io/zh/layers/pooling/
        tf.keras.layers.Conv2D(32,(3,3),activation='relu'),
        tf.keras.layers.MaxPooling2D(2,2),
        tf.keras.layers.Conv2D(64,(3,3),activation='relu'),
        tf.keras.layers.MaxPooling2D(2,2),
        tf.keras.layers.Flatten(),#这里不用写input_shape的原因是在第一个卷积层中就已经有过对特征图输入约束的声明了
        tf.keras.layers.Dense(512,activation='relu'),
        tf.keras.layers.Dense(1,activation='sigmoid')#因为是二分类，所以用sigmoid
])

#编译模型
from tensorflow.keras.optimizers import RMSprop
'''
常见的优化方法有SGD，Momentum，AdaGrad，RMSProp，Adam
RMSprop是一种自适应学习率方法。RMSprop仅仅是计算对应的平均值，算法学习率下降相对AdaGrad较为缓慢吧
'''
model.compile(loss='binary_crossentropy',
                optimizer=RMSprop(lr=0.001),
                metrics=['accuracy'])
'''
损失函数（loss)是用来估量模型的预测值f(x)与真实性Y的不一致程度，损失函数越小，一般就代表模型的鲁棒性越好，正是损失函数指导了模型的学习。损失函数还是比较多，这里就不赘述了可以参考https://www.cnblogs.com/smuxiaolei/p/8662177.html
'''

#训练模型
history = model.fit( #在CV-1已经介绍过这个函数
          train_generator,
           epochs=15,
          verbose=1,
           validation_data = validation_generator,
           validation_steps=8)
#模型保存
model.save('E:/my_model.h5')

#训练后的模型精度

import matplotlib.image as mping
import matplotlib.pyplot as plt

'''
loss是训练损失，val_loss是测试损失，
accuracy是训练数据的精度，val_accuracy是测试数据的精度
深度学习效果好坏如何通过这两个参数发现，请看下面注释三
'''

accuracy = history.history['accuracy']
var_accuracy = history.history['val_accuracy']
loss = history.history['loss']
val_loss=history.history['val_loss']

'''
举例:range(5)能产生一组0到5的list
这里的accuracy是一个数组,len能拿到这个数组的长度
range(数组)能拿到要画的误差图的横坐标
'''
epochs=range(len(accuracy))

plt.plot(epochs, loss,'r',"Training loss")
plt.plot(epochs,val_loss,'b',"Validation Loss")
plt.figure()
plt.show()

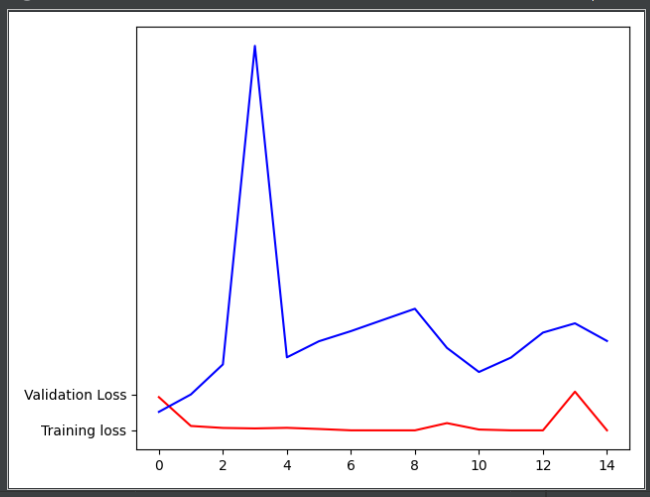

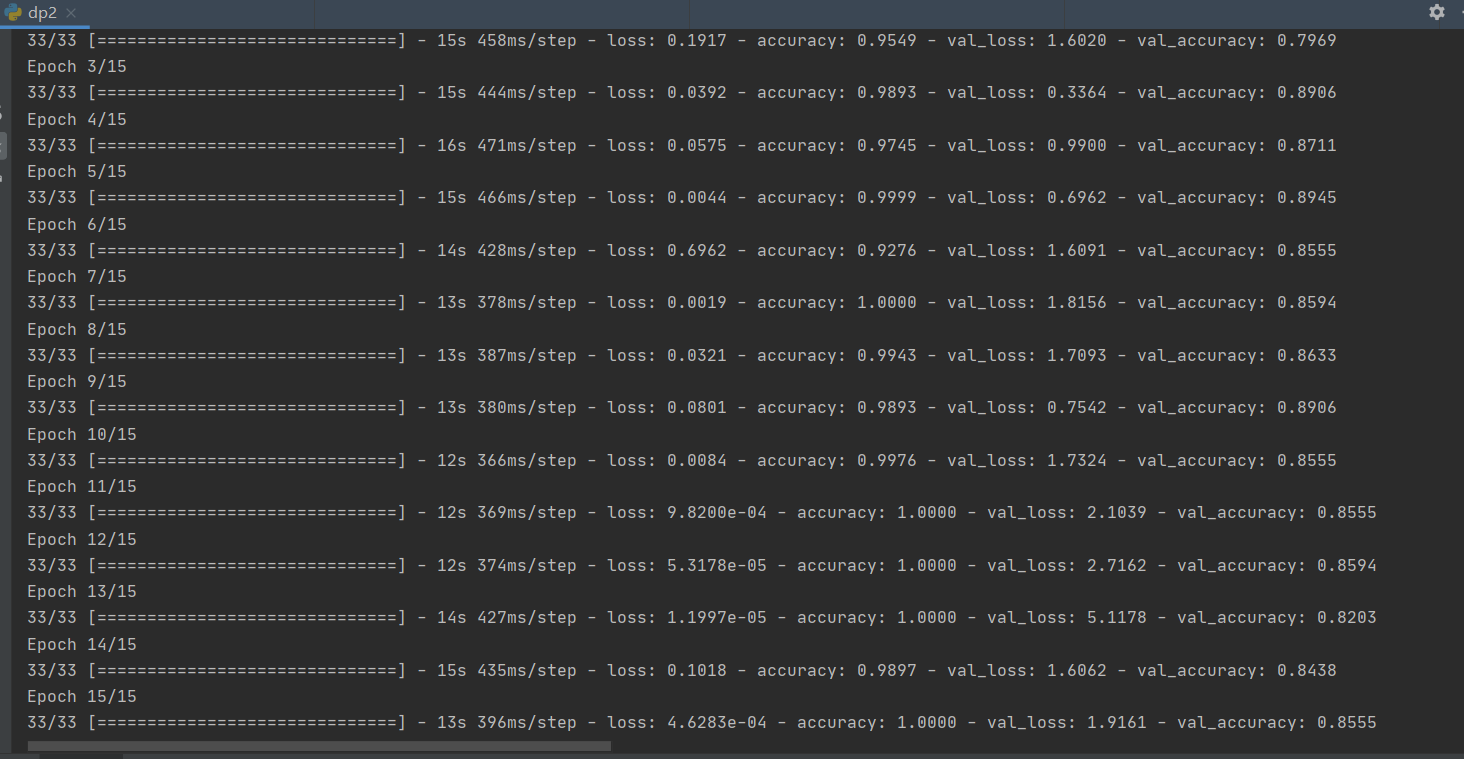

这是跑完之后模型训练的结果。

这个图将成为我们分析模型是否合理的重要指标(可能陷入局部最优，过拟合等等)，所以这个图应该好好分析。

3.模型调用

从图中我们看出训练的效果还是可以接受的。但是也不是很理想，因为我们建立的神经网络模型参数还没有进行优化，在CV-3文章中将对参数进行优化。

接下来我们再对模型进行调用(在之前代码中已经进行了模型的保存）

#模型预测
import numpy as np
import matplotlib.pyplot as plt
from tensorflow.keras.preprocessing import image
from tensorflow import keras
import os
#调用模型
#重新创建完全相同的模型，包括其权重和优化程序


model = keras.models.load_model('E:/my_model.h5')

#显示网络结构
model.summary()

#验证模型
path1 = 'F:/deeplearning/tmp/validation-horse-or-human/horses/horse1-000.png'
path2 = 'F:/deeplearning/tmp/validation-horse-or-human/humans/valhuman01-00.png'
path3 = 'E:/289821395323715657.jpg'
path4 = 'E:/data.jpg'
img = image.load_img(path4,target_size=(150,150)) #加载图像
print(type(img)) #这里打印的结果是<class 'PIL.Image.Image'>
x = image.img_to_array(img) #对于x的变换请详看注释四
x = np.expand_dims(x,axis=0)

pclass = model.predict(x) #对于predict和evaluate的区别请详看注释五
print(pclass)#查看打印出来的预测结果
if pclass >= 1:
    print('我们识别出来的是个'+'人')
else:
    print('我们识别出来的是个' + '马')


plt.imshow(img)
plt.show()

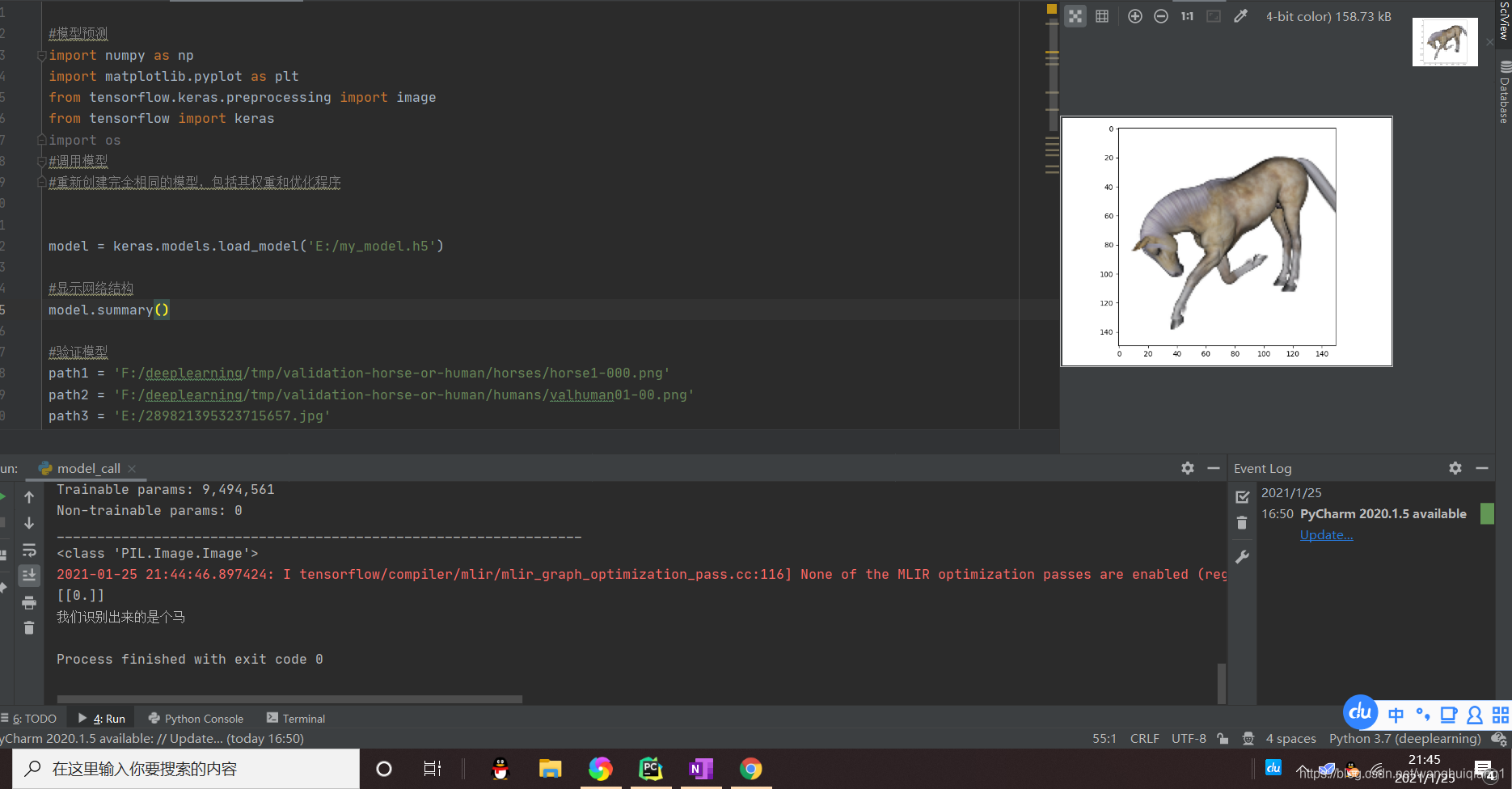

在这里准备了四张图片，经过验证，我们的模型还是能够达到理想效果的。

梯度下降优化方法比较的论文:

An overview of gradient descent optimization algorithms

注释：

一.ImageDataGenerator介绍

keras.preprocessing.image.ImageDataGenerator(featurewise_center=False,samplewise_center=False,featurewise_std_normalizition=False,samplewise_std_normalization=False,zca_whitening=False,zca_epsilon=1e-6,rotation_range=0.,width_shift_range=0.,height_shift_range=0.,shear_range=0.,zoom_range=0.,channel_shift_range=0.,fill_mode='nearest',cval=0.,horizontal_filp=False,rescale=None,preprocessing_function=None,data_format=K.image_data_format())

作用:用以生成一个batch的图像数据，支持实时数据提升。训练时该函数会无限生成数据，直到达到规定的epoch次数为止。

参数:

• featurewise_center:布尔值，使输入数据集中去中心化(均值为0)，按feature执行
• samplewise_center:布尔值，使输入数据的每个样本均值为0
• featurewise_std_normalization:布尔值，将输入除以数据集的标准差以完成标准化，按feature执行
• samplewist_std_normalization:布尔值，讲输入的每个样本除以其自身的标准差
• zca_whitening:布尔值，对输入数据施加ZCA白化
• zca_epsilon:ZCA使用的eposilon,默认1e-6
• rotation_range:整数，数据提升时图片随机转动的角度
• width_shift_range:浮点数，图片宽度的某个比例，数据提升时图片水平偏移的幅度
• height_shift_range:浮点数，图片高度的某个比例，数据提升时图片竖直偏移的幅度
• shear_range:浮点数，剪切强度(逆时针方向的剪切变换角度)，是用来进行剪切变换的程度
• zoom_range:浮点数或形如[lower,upper]的列表，随机缩放的幅度，若为浮点数，则相当于[lower,upper]=[1-zoom_range,1+zoom_range]，用来进行随机的放大
• channel_shift_range:浮点数，随机通道偏移的幅度
• fill_mode: 'constant','nearest','reflect'或'wrap'之一，当进行变换时超出边界的点将根据本参数给定的方法进行处理
• cval:浮点数或整数，当fill_mode=constant时，指定要向超出边界的点填充的值。
• horizontal_filp：布尔值，进行随机水平翻转。随机的对图片进行水平翻转，这个参数适用于水平翻转不影响图片语义的时候
• vertical_filp:布尔值，进行随机竖直翻转。
• rescale:值将在执行其他处理前乘到整个图像上，我们的图像在RGB通道都是0~255的整数，这样的操作可能使图像的值过高或过低，所以我们将这个值定为0~1之间的数。
• preprocessing_funtion:将被应用于每个输入的函数。该函数将在任何其他修改之前运行。该函数接受一个参数，为一张图片（秩为3的numpy array),并且输出一个具有相同shape的numpy array
• date_format:字符串，"channel_first"或“channel_last"之一，代表图像的通道维的位置。该参数是Keras 1.x中的image_dim_ordering,”channel_last"对应原本的”tf"，"channel_first"对应原本的”th"。以128*128的RGB图像为例，“channel_first"应将数据组织为(3,128,128)，而”channel_last"应将数据组织为(128,128,3)。该参数的默认值是~/.keras/keras.json中设置的值；若从未设置过，则为"channel_last"。

例子:

dategen = ImageDateGenerator(
rotation_range=10,#图片随机翻转的角度
width_shift_range=0.2,#图片随机水平偏移的幅度
height_shift_range=0.2,#图片随机竖直偏移的幅度
rescale=1./255,#执行其他处理前乘到整个图象上
shear_range=0.2,#剪切强度
zoom_range=0.2,#随机放大
horizontal_filp=True,#随机水平翻转
fill_mode='nearest')


 二.flow_from_directory介绍

flow_from_directory(directory)

作用：以文件夹路径为参数，生成经过数据提升/归一化后的数据，在一个无限循环中无限产生batch数据

参数:

• directory:目标文件夹路径，对于每一个类该文件夹都要包含一个子文件夹，子文件夹中任何PNG、BNP、PPM的图片都会被生成器使用
• target_size:整数tuple,默认为(256,256),图像将被resize成该尺寸
• color_mode:颜色模式，为"grayscale"，"rgb"之一，默认为"rgb"，代表这些图片是否会被转换为单通道或三通道的图片
• classes:可选参数，为子文件夹的列表，如['dogs','cats']默认为None，若未提供，则该类别列表将从directory下的子文件夹名称/结构自动推断。每一个子文件夹都会被认为是一个新的类。(类别顺序将按照字母表顺序映射到标签值)。通过属性class_indices可获得文件夹名与类的序号的对应字典
• class_mode:"categorical","binary","sparse"或None之一，默认为”categorical"，该参数决定了返回的标签数组的形式，"categorical"会返回2D的one-hot编码标签(one hot编码进行数据的分类更准确，许多机器学习算法无法直接用于数据分类。数据的类别必须转换成数字，对于分类的输入和输出变量都是一样的，当输出变量使用one-hot编码时，它可以提供比单个标签更准确的一组预测），"binary"返回1D的二值标签，"sparse"返回1D的整数标签，如果为None则不返回任何标签，生成器将仅仅生成batch数据，这种情况在使用model.predict_generator()和model.evaluate_generator()等函数时会用到。
• batch_size:batch数据的大小，默认32
• shuffle:是否打乱数据，默认为True
• seed:可选参数，打乱数据和进行变换时的随机数种子
• save_to_dir:None或字符串，该参数能让你将提升后的图片保存起来，用以可视化
• save_prefix:字符串，保存提升后图片时使用的前缀，仅当设置了save_to_dir时生效
• save_format:"png"或"jpeg"之一，指定保存图片的数据格式，默认"jpeg"
• flollow_links：是否访问子文件夹中的软链接

例子:

from tensorflow.keras.preprocessing.image import ImageDataGenerator

datagen = ImageDataGenerator(
    rotation_range=40,
    width_shift_range=0.2,
    height_shift_range=0.2,
    shear_range=0.2,
    zoom_range=0.2,
    horizontal_flip=True,
    fill_mode='constant'
)
gener = datagen.flow_from_directory(r'F:\deeplearning\tmp\horse-or-human',
                                    batch_size=3,
                                    shuffle=False,
                                    save_to_dir=r'F:\deeplearning\tmp\train_result',
                                    save_prefix='trans_',
                                    save_format='jpg'
                                    )
for i in range(3):
    gener.next()

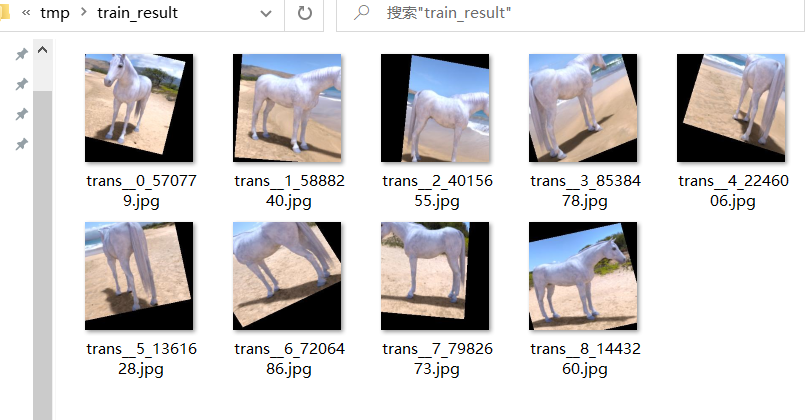

   结果:



结果解析:

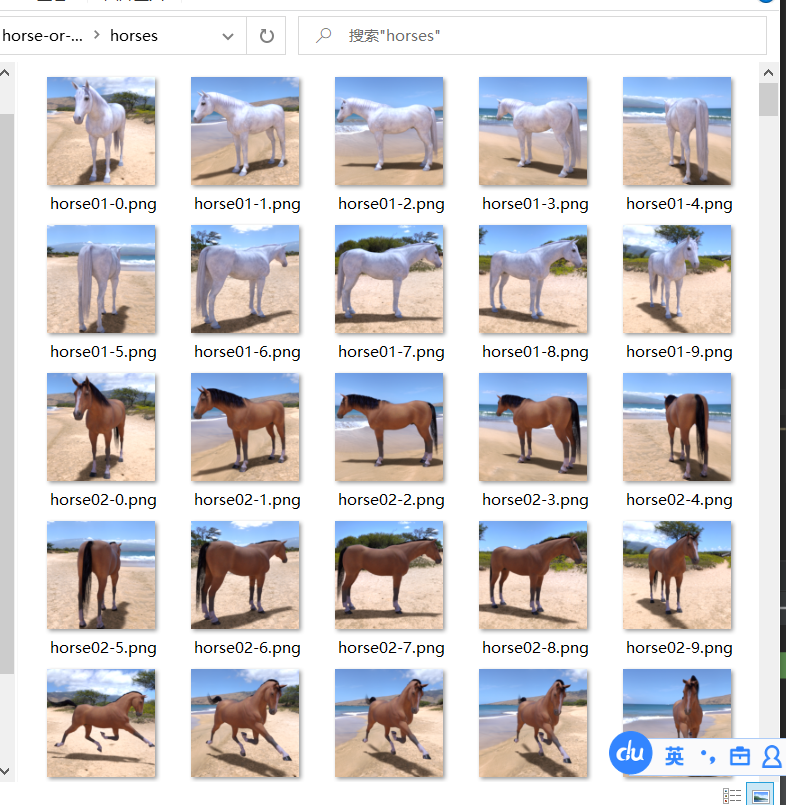

之前

 与之前的相比，这个数据生成器确实把图形做了一些随机变换（注意我们没打乱顺序，方便比较变换前和变换后)，因为batch_size是3，range是3,所以结果也应该是9张，然后我们发现变换后的结果确实是9张。

注意:

directory不需要你写那种directory='你的数据目录'，直接写数据目录即可。

三.判断深度学习效果好坏(通过loss和val_loss比较)

train loss比test loss还高的话，一般是训练集的样本不足够，使得我们无法获得充分的图像特征，而测试集样本比较少，准确度容易高。

train loss不断下降,test loss不断下降，说明网络仍在学习(最好的)

train loss不断下降，test loss趋于不变，说明网络过拟合;(max pool或者正则化)

train loss趋于不变，test loss不断下降。说明数据集100%有问题(检查正则化)

train loss趋于不变，test loss趋于不变，说明学习遇到瓶颈，需要减小学习率或批量数目(减小学习率)

train loss不断上升，test loss不断上升，说明网络结构设计不当，训练超参数设置不当，数据集经过清洗等问题(最不好的情况)

四.测试图片格式转换问题

在这里我们通过load_img方法(指定图像路径读取图像）读取后的图像是PIL Image的实例，并不是Numpy数据(我们可以predict的输入数据需要是Numpy)这时候我们就需要通过img_to_array()方法转化为Numpy，读取完图像是三维向量，而模型输入要求是四维，所以我们需要通过expand_dims()方法扩展维度。

1.img_to_array()

作用:把numpy矩阵中的整数转换成浮点数

举例:

转换前:
[[ 3  3  3 ...  5  5  5]
 [ 3  3  3 ...  5  5  5]
 [ 3  3  3 ...  5  5  5]
 ...
 [ 3  3  3 ... 12 11 10]
 [ 3  3  3 ... 12 11 10]
 [ 3  3  3 ... 12 11 10]]
转换后:
[[ 3.  3.  3. ...  5.  5.  5.]
 [ 3.  3.  3. ...  5.  5.  5.]
 [ 3.  3.  3. ...  5.  5.  5.]
 ...
 [ 3.  3.  3. ... 12. 11. 10.]
 [ 3.  3.  3. ... 12. 11. 10.]
 [ 3.  3.  3. ... 12. 11. 10.]]

接下来的两个方法是对数组的维度进行增删操作，以使数组维度相匹配。

2.expand_dims()

作用: 在指定轴axis上增加数组a的一个维度，即在第"axis"维，加一个维度出来，原先在"axis"左边的维度保持位置不变，在“axis"右边的维度整体右移。

注意:该函数不改变输入数组a，而是产生一个新数组，新数组中的元素与原数组完全相同

举例:

例子1
代码:
import numpy as np

a = np.array([[[1,2,3],[4,5,6]]])
print(a.shape)#返回矩阵的规模，在这里是1个二维数组，二维数组里有两个一维数组，一维数组中有三列，所以是 1 2 3
print('------------------------------------------------')
# np.expand_dims(a, axis=0)表示在0位置添加数据
b = np.expand_dims(a,axis=0)
print(b.shape)
print('------------------------------------------------')
# np.expand_dims(a, axis=1)表示在1位置添加数据
c = np.expand_dims(a,axis=1)
print(c.shape)
print('------------------------------------------------')
# np.expand_dims(a, axis=2)表示在2位置添加数据
d = np.expand_dims(a,axis=2)
print(d.shape)
print('------------------------------------------------')
# np.expand_dims(a, axis=3)表示在3位置添加数据
e = np.expand_dims(a,axis=3)
print(e.shape)
print('------------------------------------------------')

运行结果:
(1, 2, 3)
------------------------------------------------
(1, 1, 2, 3)
------------------------------------------------
(1, 1, 2, 3)
------------------------------------------------
(1, 2, 1, 3)
------------------------------------------------
(1, 2, 3, 1)
------------------------------------------------
例子2
假设三维数组a的shape是(m, n, c)，则
np.expand_dims(a, axis=0)表示在a的第一个维度上增加一个新的维度，而其他维度整体往右移，最终得到shape为(1, m, n, c)的新数组，新数组中的元素与原数组完全相同。
代码
import numpy as np

a = np.reshape(list(range(24)), (2, 3, 4))
a_new = np.expand_dims(a, axis=0)
print('a =', a)
print('a_new =', a_new)
print('a.shape = ', a.shape)
print('a_new.shape = ', a_new.shape)
输出结果:
a = [[[ 0  1  2  3]
      [ 4  5  6  7]
      [ 8  9 10 11]]

     [[12 13 14 15]
      [16 17 18 19]
      [20 21 22 23]]]

a_new = [[[[ 0  1  2  3]
           [ 4  5  6  7]
           [ 8  9 10 11]]

          [[12 13 14 15]
           [16 17 18 19]
           [20 21 22 23]]]]
a.shape =  (2, 3, 4)
a_new.shape =  (1, 2, 3, 4)

3.np.squeeze()

squee(a,axis=None)

作用:删除输入数组a中维度为1的维度，并返回新的数组，新数组的元素与原数组a完全相同

举例:

>>> a = np.array([[[0], [1], [2]]])
>>> a.shape
(1, 3, 1)

# 未指定axis，则删除所有维度为1的维度
>>> np.squeeze(a)
[0, 1, 2]
>>> np.squeeze(a).shape
(3,)

# 指定axis=0，则删除该维度
>>> np.squeeze(a, axis=0)
[[0]
 [1]
 [2]]
>>> np.squeeze(a, axis=0).shape
(3, 1)

# 指定axis=2，则删除该维度
>>> np.squeeze(a, axis=2)
[[0 1 2]]
>>> np.squeeze(a, axis=2).shape
(3, 1)

# 同时指定axis=0和axis=2，则删除这两个维度
>>> np.squeeze(a, axis=(0, 2))
[0 1 2]
>>> np.squeeze(a, axis=(0, 2)).shape
(3,)

# 对于指定的axis，其维度必定为1，否则会报错
>>> np.squeeze(a, axis=1).shape
Traceback (most recent call last):
...
ValueError: cannot select an axis to squeeze out which has size not equal to one

五.model.evaluate和model.predict的区别

1.model.evaluate

Model.evaluate(
    x=None,
    y=None,
    batch_size=None,
    verbose=1,
    sample_weight=None,
    steps=None,
    callbacks=None,
    max_queue_size=10,
    workers=1,
    use_multiprocessing=False,
    return_dict=False,
)

 参数:

• x:输入数据
• y:输入标签
• batch_size:批次大小
• verbose:0不显示进度条，1为显示进度条
• sample_weight:测试样本的可选Numpy权重数组，用于对损失函数加权
• steps:样本批次
• callbacks:评估期间需要应用的回调列表
• max_queue_size:生成器队列的最大大小
• workers:执行期间使用的进程数
• use_multiprocessing:如果为True，则使用基于进程的线程
• return_dict:如果为True，loss和metric结果将会作为词典（dict)返回,如果为False，他们 将会被返回为一个list。

返回值:

• 损失值:网络在训练数据上的损失(预测值和实际值之间的差距)，该值和编译模型时选择的损失有关
• 精度:准确率(成功数量与总数据量的比值)
• 返回格式:['loss','accuracy']

2.model.predict

Model.predict(
    x,
    batch_size=None,
    verbose=0,
    steps=None,
    callbacks=None,
    max_queue_size=10,
    workers=1,
    use_multiprocessing=False,
)

 参数:

• x:输入数据
• 其他参数同上

返回值：输出输入数据的预测结果，需要自己手动比较
