iMX6Ull采用Yocto构建嵌入式Linux系统之Yocto系统组成 下

在前面章节中，主要是通过Freescale官方提供的示例，基于Freescale官方的imx6ull14x14evk硬件平台体验了Yocto构建嵌入式Linux发行版的过程，同时也验证了本地Yocto开发环境搭建的正确性。但实际开发过程中，往往需要根据产品需求定制不同的硬件平台和软件需求，因此，开发者需要通过配置Yocto，定制适合自己产品的嵌入式Linux发行版。在配置Yocto之前，需要对Yocto的开发环境有个系统性的了解。

Yocto系统组成

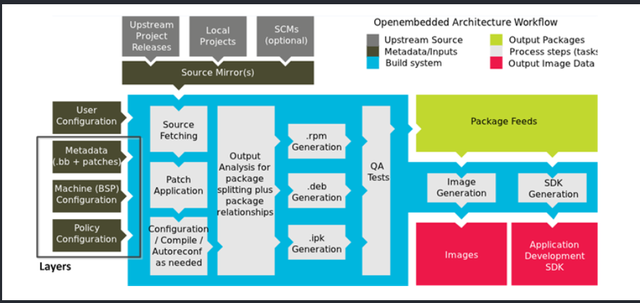

从Yocto系统框图中可以看出，Yocto主要由以下几部分组成：

• User Configuration：用户配置信息，用于控制构建过程中使用到的Metadata。

• Metadata Layers：Metadata Layers中包含许多Recipes，用于设置需要使用哪些软件包、源码，以及这些软件包、源码的配置、编译、安装方式。

• Source Files：构建系统所使用到的软件包、源码，这些软件包、源码有多种获取途径。

• Build System：主要指BitBake获取源码、打补丁、编译、安装、生成目标文件的过程。

• Images：构建嵌入式Linux系统生成的目标文件，用于最终的嵌入式Linux系统。

• Application Development SDK：Yocto还可以用于构建交叉编译工具。

User Configuration

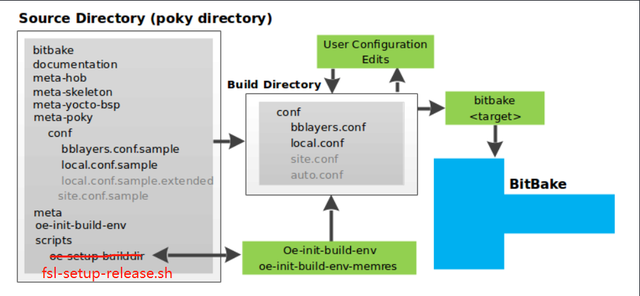

User Configuration主要是定义了BitBake在构建过程中所使用到的一些变量值。这些变量值定义了使用哪些Metadata、下载的文件存放地址以及一些其他的属性。通过repo从Freescale获取到Yocto源码中，提供了imx-setup-release.sh和setup-environment两个脚本。在使用BitBake构建系统前，需要先运行imx-setup-release.sh初始化Yocto构建目录，同时，会自动生成build文件夹及build/conf文件夹，在conf文件夹下的bblayers.conf、local.conf文件就是User Configuration。

build/conf路径下的bblayers.conf和local.conf两个文件都是有imx-setup-release.sh脚本生成的。BitBake在构建系统时会使用到这两个文件中的变量，但是，如果需要更改配置，是通过imx-setup-release.sh脚本中修改，不建议直接修改这两个文件。

bblayers.conf

运行imx-setup-release.sh脚本创建Yocto构建系统工作环境后，会在build/conf路径下生成bblayers.conf文件，bblayers.conf文件确定了BitBake将使用哪些Metadata（layers）构建系统，主要由变量BBLAYERS确定。例如，在imx-setup-release.sh脚本中有如下定义：

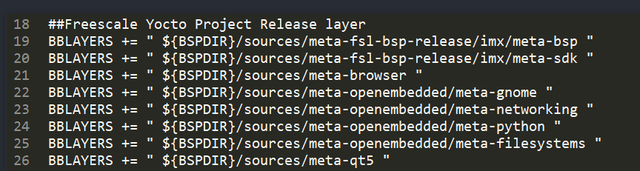

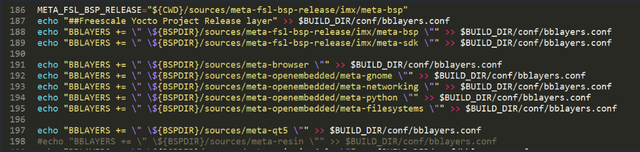

在imx-setup-release.sh脚本中通过echo命令修改了bblayers.conf文件中BBYLAYERS变量，相应的，在bblayers.conf文件中，BBYLAYERS变量值如下：

最终，BitBake在编译系统时，根据BBLAYERS变量的值，确定哪些metadata参与系统编译。如：

local.conf

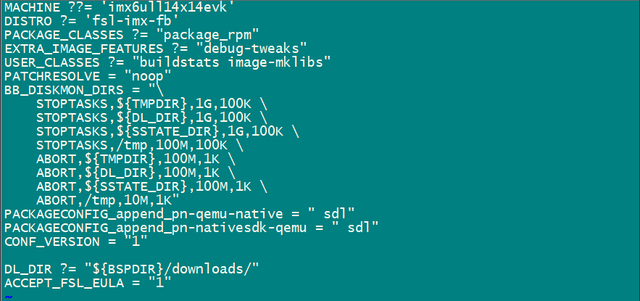

local.conf提供了一些基本的变量，定义了构建环境，如：MACHINE、DISTRO、DL_DIR等，这些变量也是通过imx-setup-release.sh脚本确定的，例如：

• MACHINE：目标平台选取，例如：imx6ull14x14evk。

• DISTRO：基于目标平台确定的嵌入式Linux发行版本。

• PACKAGE_CLASSES：定义生成的目标文件格式类型，例如：PACKAGE_CLASSES ?= "package_rpm package_deb package_ipk package_tar" 等。

• BB_DISKMON_DIRS：该变量定义了工作路径下各文件夹的大小。

• DL_DIR：定义了下载文件的存放路径。BitBake在构建系统过程中，需要下载各种软件源码、工具软件等，这些下载的软件或者软件源码就存放在DL_DIR变量定义的路径下，例如：DL_DIR ?= "${BSPDIR}/downloads/"所对应的就是/Linux/Yocto/fsl-release-yocto/downloads，如果使用BitBake命令构建过程嵌入式Linux系统，则在该文件夹下有如下已经下载好的文件：

Metadata

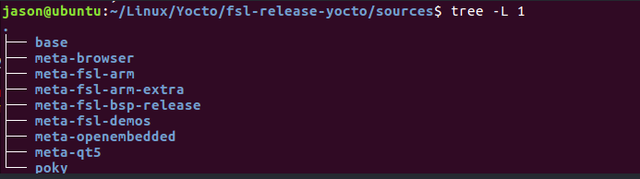

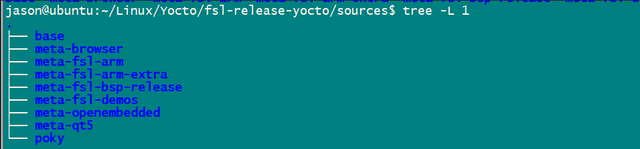

Metadata，元数据，是BitBake构建嵌入式Linux系统过程中所使用的最基础的数据。Metadata一定程度上来说就是指的Layers，两个概念在一定的场景下表示的是同一个含义。在build/conf/bblayers.conf文件中定义了所使用的Layers，对应的就是使用Metadata下的文件。Metadata具体表现为一个个以meta-xxx的文件夹，位于在sources目录下：

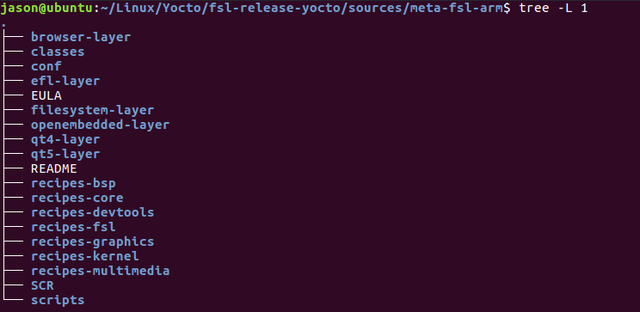

在meta-xxx文件夹下主要有三种类型的文件夹：classes、conf和recipes。这三个文件夹下分别存储不同的文件：

• classes：classes文件夹下主要存放的是.bbclass文件，.bbclass文件保存了通用的函数或变量，使其能够在其他recipes中通过inerit关键字引用。

• conf：conf文件夹下主要存放layer.conf、conf/distro/distro.conf以及distro.conf中包含的inc文件。这些文件主要用于定义当前layer的一些基本信息。如：使用哪些.bb文件等。

• recipes：meta-xxx文件夹下有许多的recipes文件夹，recipes文件夹下主要存放.bb、.bbapped文件，.bb、.bbapped主要定义了构建系统所使用到的软件包、源代码、补丁文件以及这些软件包、源代码的配置、编译、安装方法。

Sources

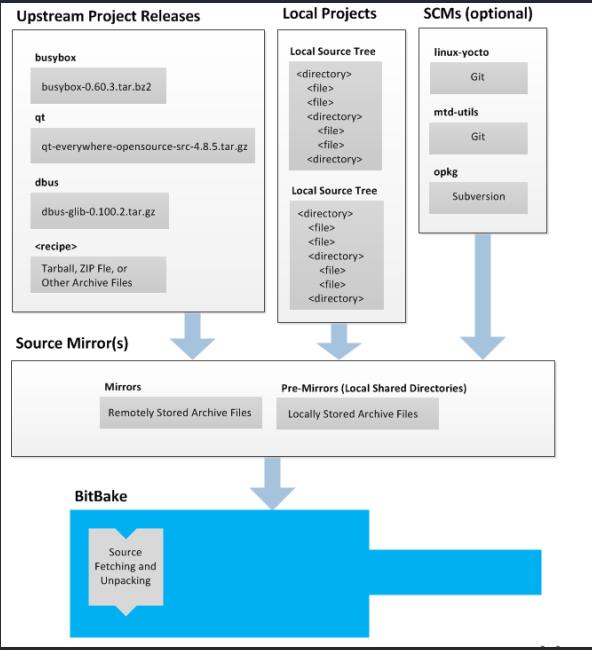

Yocto在构建系统image文件时，需要使用到一些第三方软件包或源码等，这些软件包或源码就叫做sources files，例如：bluez-5.37.tar.xz、connman-1.31.tar.xz等。通常sources files有三种来源：Upstream Project Release、Local Projects、SCMs。一般来说，对于参与系统构建过程中一些稳定发布版的第三方软件，通常采用压缩包（tarballs）的方式。对于需要在构建系统过程中不断修改调试的第三方酸碱，通常采用通过SCM（例如git）管理软件源码的方式，参与到系统构建过程中。 在每个recipe中存在一个SRC_URI变量，该变量定义了recipe所使用到的软件包或源码地址。BitBake就是通过SRC_URI所指向的地址获取相应的软件包或源码的。 需要注意的是，Yocto提供了DL_DIR变量，用于指定下载的source files存放地址，构建系统搜索source files时，BitBake首先搜索download路径下是否有相应的source files，如果没有，再在通过其他路径搜索。通过这种机制，可以减少了由于网络原因导致的构建时间过长。

• Upstream project releases：

  其他项目软件包通常以存档文件的方式存在，例如：tarball、zip文件等。

• Local Projects：

  本地提供的而一些软件包。

• SCM（Source Control Manageers）：通过Git等版本管理工具获取的软件包等。当采用SCM获取源码时，BitBake在构建系统过程中的do_fetch任务时，将根据recipe中定义的SRC_URI变量以及SRCREV变量，通过SCM工具克隆或Check Out源码参与构建系统。

Package Feeds

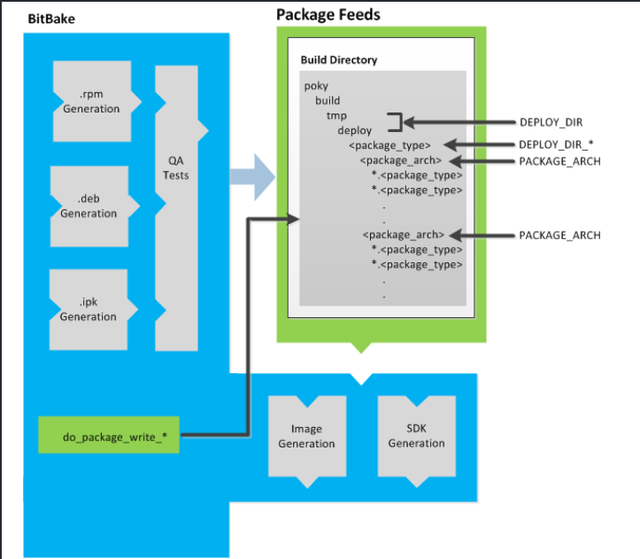

Yocto在构建系统过程中，会生成一些中间文件，存储在build/tmp路径下，如下图所示：

生成的中间文件类型是由build/local.conf文件中的PACKAGE_CLASSES变量确定的，如：ipk、rpm等。最终BitBake会将这些中间文件生成最终需要使用的image文件，其中，有几个文件夹下的内容是需要了解下的：

• DEPLOY_DIR：指的是build/tmp/deploy，在该路径下存放最终生成的嵌入式Linux镜像文件。

BitBake

BitBake是构建系统的工具。BitBake根据用户的配置信息，自动的从不同的地方获取软件包或源文件，将其按照一定的规则构建出最终使用的Image文件（嵌入式Linux发行版）。BitBake的工作过程中，是以一个个task的形式存在的，主要包括：Source Fetching、Patching、Configuration andCompilation、Package Splitting、Image Generation、SDK Generation（可选）。

Source Fetching

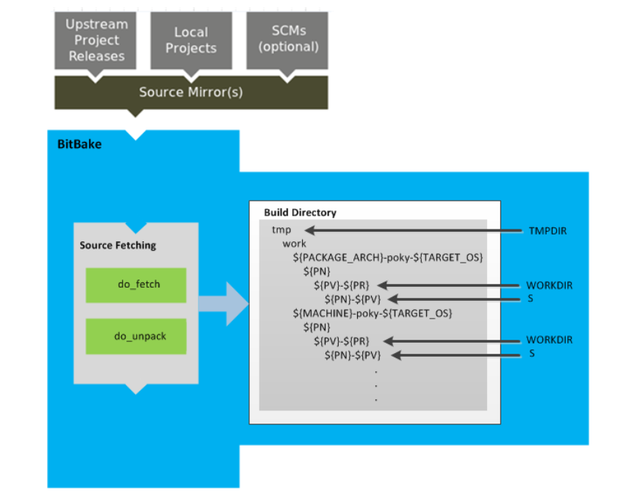

BitBake工作的第一步就是获取源文件。BitBake会根据Recipe 中定义的SRC_URI找到相应的源文件，将其下载并解压。该过程主要在build/tmp/work目录下完成。

其中：

• TMPDIR：构建系统过程中使用到的临时文件存放的地方，通常来说，就是build/tmp路径

• PACKAGE_ARCH：构建系统所使用的架构，如：cortexa7hf-neon、x86_64等

• TARGET_OS：目标操作系统，如：linux-gnueabi、linux等

• PN：安装包名称

• PV：安装包版本号

• PR：安装包修正版本号

Patching

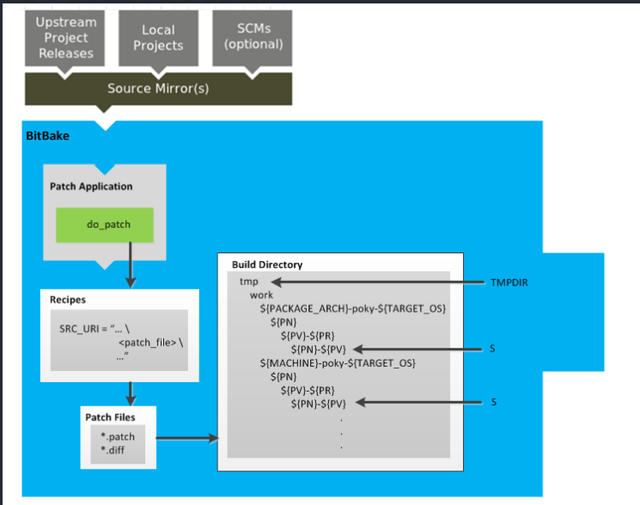

一旦获取并解压缩了源代码，BitBake就会定位补丁文件（如果有）并将它们应用到源文件中：

BitBake通过SRC_URI变量找到补丁文件（.patch或.diff）。BitBake按照查找补丁的顺序为单个Recipe查找并应用多个补丁。

Configuration and Compilation

修补源代码后，BitBake将执行配置和编译源代码的任务：

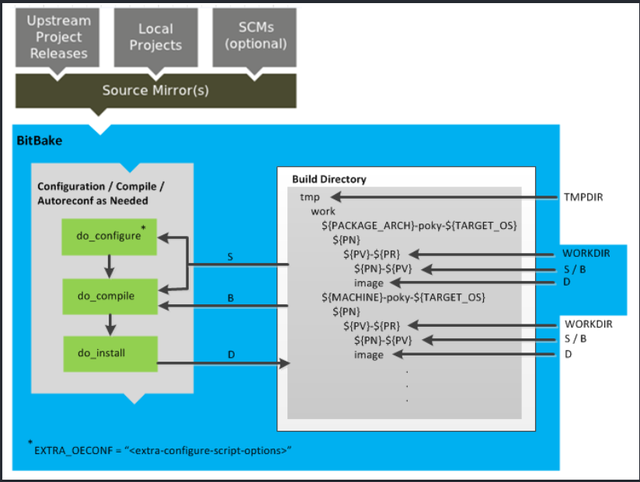

主要包括三个Tasks：

• do _configure：不同的source code配置不同，BitBake会根据recipe中.bb或.bbappend文件中定义的配置方法进行配置。当然也支持使用autotools。

• do_compile：配置完成后，就开始执行编译过程。

• do_install：编译完成后，开始执行安装过程。将安装在image路径下。

这三个Task所对应的方法，在对应的Recipe中的.bb或.bbappend文件中都可以redifne。

Package Splitting

在配置并编译了源代码之后，OpenEmbedded构建系统将分析结果并将输出拆分为软件包。分析过程涉及以下各项：拆分出调试信息，查看包之间的共享库依赖关系，以及包之间的关系。do_packagedata任务根据分析结果创建软件包，以便OpenEmbedded可以生成最终软件包。

Image Generation

拆分软件包并将其存储在Package Feeds区域后，OpenEmbedded将使用BitBake生成根文件系统镜像。

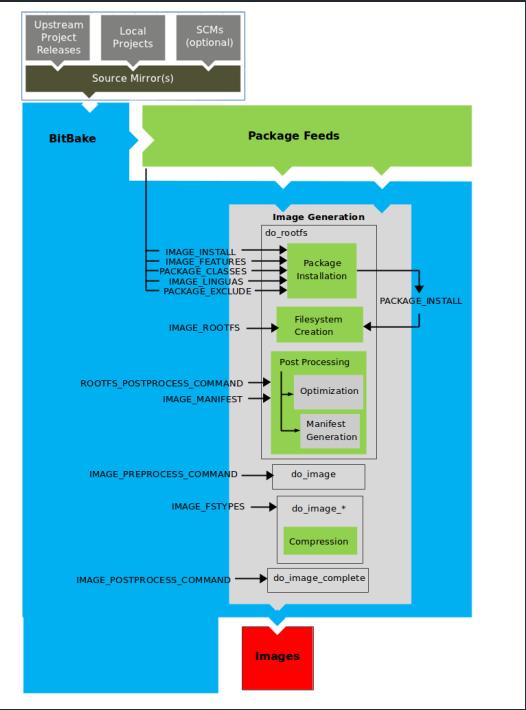

Image文件生成过程包括多个阶段，并取决于多个任务和变量。do_rootfs任务创建Image文件所使用的根文件系统（文件和目录结构），do_rootfs任务使用几个关键变量来确定创建实际安装软件包列表：

• IMAGE_INSTALL：列出要安装的基本程序包。

• PACKAGE_EXCLUDE：指定不应安装的软件包。

• IMAGE_FEATURES：指定要包含在image文件中的功能。 这些功能大多数都映射到其他软件包进行安装。

• PACKAGE_CLASSES：指定要使用的软件包，并且确定软件包在Package Feeds中的位置。

• IMAGE_LINGUAS：确定要安装的语言支持包。

• PACKAGE_INSTALL：最终安装到Image文件中的软件包列表。

BitBake通过变量IMAGE_ROOTFS指向构造的根文件系统的位置，并根据PACKAGE_INSTALL变量指定的最终安装的软件包列表，从而创建最终的根文件系统。

在生成的根文件系统目录下，manifest文件（.manifest），列出了根文件系统中所安装的软件。

SDK Generation

OpenEmbedded构建系统使用BitBake生成两个软件开发工具包（SDK）安装程序脚本，包括标准的SDK和可扩展的SDK。可以通过生成的SDK安装脚本，安装相应的SDK。

Images

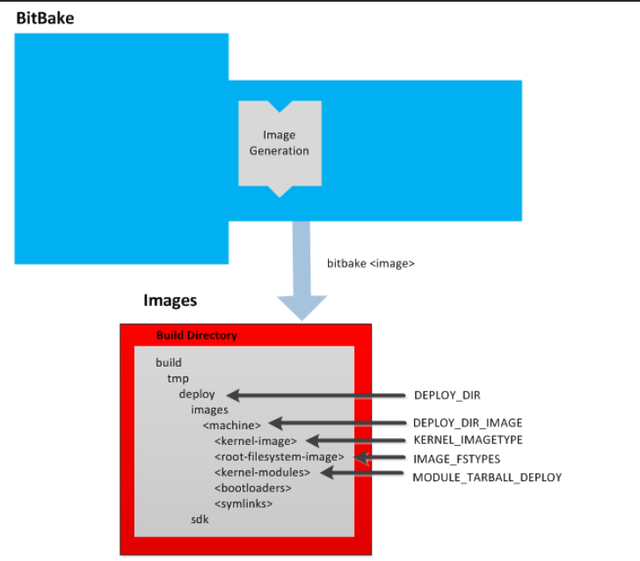

OpenEmbedded构建系统生成的image是可以在目标设备上启动的BootLoader、Linux Kernel、Device Tree、根文件系统：

生成的文件位于：build/tmp/deploy/images/machine/ 文件夹下。主要包含：

• kernel-image：内核文件

• root-filesystem-image：根文件系统文件

• BootLoader：boot文件

Application Development SDK

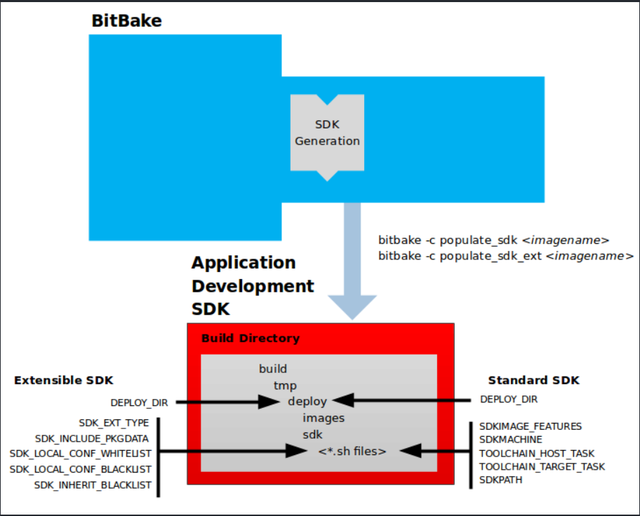

构建系统的同时，还可以构建应用软件开发SDK。根据是否构建标准SDK（例如，bitbake -c populate_sdk）或可扩展的SDK（例如bitbake -c populate_sdk_ext映像名称），SDK生成过程会有所不同。

输出的形式是自解压SDK安装程序（* .sh）。当运行SDK安装程序（* .sh）时将安装该SDK。该SDK由交叉开发工具链，库、头文件以及一个SDK环境设置脚本组成。 运行此安装程序基本上可以进行设置交叉编译环境。 SDK对应的交叉编译环境主要运行在主机上，用于编译目标文件。 另一方面，库和头文件视为“目标”部分，是为目标硬件平台构建的，在目标硬件平台上运行时，需要将这些库和头文件拷贝至目前硬件平台的系统中。
