Deeplearning4j 实战（4）：Deep AutoEncoder进行Mnist压缩的Spark实现

本文链接：https://blog.csdn.net/wangongxi/article/details/55519269

Eclipse Deeplearning4j GiChat课程：https://gitbook.cn/gitchat/column/5bfb6741ae0e5f436e35cd9f
Eclipse Deeplearning4j 系列博客：https://blog.csdn.net/wangongxi
Eclipse Deeplearning4j Github：https://github.com/eclipse/deeplearning4j

图像压缩，在图像的检索、图像传输等领域都有着广泛的应用。事实上，图像的压缩，我觉得也可以算是一种图像特征的提取方法。如果从这个角度来看的话，那么在理论上利用这些压缩后的数据去做图像的分类，图像的检索也是可以的。图像压缩的算法有很多种，这里面只说基于神经网络结构进行的图像压缩。但即使把范围限定在神经网络这个领域，其实还是有很多网络结构进行选择。比如：

1.传统的DNN，也就是加深全连接结构网络的隐层的数量，以还原原始图像为输出，以均方误差作为整个网络的优化方向。

2.DBN，基于RBM的网络栈，构成的深度置信网络，每一层RBM对数据进行压缩，以KL散度为损失函数，最后以MSE进行优化

3.VAE，变分自编码器，也是非常流行的一种网络结构。后续也会写一些自己测试的效果。

这里主要讲第二种，也就是基于深度置信网络对图像进行压缩。这种模型是一种多层RBM的结构，可以参考的论文就是G.Hinton教授的paper：《Reducing the Dimensionality of Data with Neural Network》。这里简单说下RBM原理。RBM，中文叫做受限玻尔兹曼机。所谓的受限，指的是同一层的节点之间不存在边将其相连。RBM自身分成Visible和Hidden两层。它利用输入数据本身，首先进行数据的压缩或扩展，然后再以压缩或扩展的数据为输入，以重构原始输入为目标进行反向权重的更新。因此是一种无监督的结构。如果我没记错，这种结构本身也是Hinton提出来的。将RBM进行多层的堆叠，就形成深度置信网络，用于编码或压缩的时候，被成为Deep Autoencoder。

下面就具体来说说基于开源库Deeplearning4j的Deep Autoencoder的实现，以及在Spark上进行训练的过程和结果。

1.创建Maven工程，加入Deeplearning4j的相关jar包依赖，具体如下

<properties>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    <nd4j.version>0.7.1</nd4j.version>
  	<dl4j.version>0.7.1</dl4j.version>
  	<datavec.version>0.7.1</datavec.version>
  	<scala.binary.version>2.10</scala.binary.version>
  </properties>

 <dependencies>
	   <dependency>
	     <groupId>org.nd4j</groupId>
	     <artifactId>nd4j-native</artifactId>
	     <version>${nd4j.version}</version>
	   </dependency>
	   <dependency>
	    	<groupId>org.deeplearning4j</groupId>
	   		<artifactId>dl4j-spark_2.11</artifactId>
	    	<version>${dl4j.version}</version>
		</dependency>
   		<dependency>
            <groupId>org.datavec</groupId>
            <artifactId>datavec-spark_${scala.binary.version}</artifactId>
            <version>${datavec.version}</version>
     	</dependency>
		<dependency>
	        <groupId>org.deeplearning4j</groupId>
	        <artifactId>deeplearning4j-core</artifactId>
	        <version>${dl4j.version}</version>
	     </dependency>
	     <dependency>
	    	<groupId>org.nd4j</groupId>
	    	<artifactId>nd4j-kryo_${scala.binary.version}</artifactId>
	    	<version>${nd4j.version}</version>
		</dependency>
</dependencies>

2.启动Spark任务，传入必要的参数，从HDFS上读取Mnist数据集（事先已经将数据以DataSet的形式保存在HDFS上，至于如何将Mnist数据集以DataSet的形式存储在HDFS上，之前的博客有说明，这里就直接使用了）

        if( args.length != 6 ){
            System.err.println("Input Format:<inputPath> <numEpoch> <modelSavePah> <lr> <numIter> <numBatch>");
            return;
        }
        SparkConf conf = new SparkConf()
                        .set("spark.kryo.registrator", "org.nd4j.Nd4jRegistrator")
                        .setAppName("Deep AutoEncoder (Java)");
        JavaSparkContext jsc = new JavaSparkContext(conf);
        final String inputPath = args[0];
        final int numRows = 28;
        final int numColumns = 28;
        int seed = 123;
        int batchSize = Integer.parseInt(args[5]);
        int iterations = Integer.parseInt(args[4]);
        final double lr = Double.parseDouble(args[3]);
        //
        JavaRDD<DataSet> javaRDDMnist = jsc.objectFile(inputPath);
        JavaRDD<DataSet> javaRDDTrain = javaRDDMnist.map(new Function<DataSet, DataSet>() {

            @Override
            public DataSet call(DataSet next) throws Exception {
                return new DataSet(next.getFeatureMatrix(),next.getFeatureMatrix());
            }
        });

由于事先我们已经将Mnist数据集以DataSet的形式序列化保存在HDFS上，因此我们一开始就直接反序列化读取这些数据并保存在RDD中就可以了。接下来，我们构建训练数据集，由于Deep Autoencoder中，是以重构输入图片为目的的，所以feature和label其实都是原始图片。此外，程序一开始的时候，就已经将学习率、迭代次数等等传进来了。

3.设计Deep Autoencoder的网络结构，具体代码如下：

       MultiLayerConfiguration netconf = new NeuralNetConfiguration.Builder()
                .seed(seed)
                .iterations(iterations)
                .learningRate(lr)
                .learningRateScoreBasedDecayRate(0.5)
                .optimizationAlgo(OptimizationAlgorithm.LINE_GRADIENT_DESCENT)
                .updater(Updater.ADAM).adamMeanDecay(0.9).adamVarDecay(0.999)
                .list()
                .layer(0, new RBM.Builder()
                              .nIn(numRows * numColumns)
                              .nOut(1000)
                              .lossFunction(LossFunctions.LossFunction.KL_DIVERGENCE)
                              .visibleUnit(VisibleUnit.IDENTITY)
                              .hiddenUnit(HiddenUnit.IDENTITY)
                              .activation("relu")
                              .build())
                .layer(1, new RBM.Builder()
                              .nIn(1000)
                              .nOut(500)
                              .lossFunction(LossFunctions.LossFunction.KL_DIVERGENCE)
                              .visibleUnit(VisibleUnit.IDENTITY)
                              .hiddenUnit(HiddenUnit.IDENTITY)
                              .activation("relu")
                              .build())
                .layer(2, new RBM.Builder()
                              .nIn(500)
                              .nOut(250)
                              .lossFunction(LossFunctions.LossFunction.KL_DIVERGENCE)
                              .visibleUnit(VisibleUnit.IDENTITY)
                              .hiddenUnit(HiddenUnit.IDENTITY)
                              .activation("relu")
                              .build())
                //.layer(3, new RBM.Builder().nIn(250).nOut(100).lossFunction(LossFunctions.LossFunction.KL_DIVERGENCE).build())
                //.layer(4, new RBM.Builder().nIn(100).nOut(30).lossFunction(LossFunctions.LossFunction.KL_DIVERGENCE).build()) //encoding stops
                //.layer(5, new RBM.Builder().nIn(30).nOut(100).lossFunction(LossFunctions.LossFunction.KL_DIVERGENCE).build()) //decoding starts
                //.layer(6, new RBM.Builder().nIn(100).nOut(250).lossFunction(LossFunctions.LossFunction.KL_DIVERGENCE).build())
                .layer(3, new RBM.Builder()
                              .nIn(250)
                              .nOut(500)
                              .lossFunction(LossFunctions.LossFunction.KL_DIVERGENCE)
                              .visibleUnit(VisibleUnit.IDENTITY)
                              .hiddenUnit(HiddenUnit.IDENTITY)
                              .activation("relu")
                              .build())
                .layer(4, new RBM.Builder()
                              .nIn(500)
                              .nOut(1000)
                              .visibleUnit(VisibleUnit.IDENTITY)
                              .hiddenUnit(HiddenUnit.IDENTITY)
                              .activation("relu")
                              .lossFunction(LossFunctions.LossFunction.KL_DIVERGENCE).build())
                .layer(5, new OutputLayer.Builder(LossFunctions.LossFunction.MSE).activation("relu").nIn(1000).nOut(numRows*numColumns).build())
                .pretrain(true).backprop(true)
                .build();

这里需要说明下几点。第一，和Hinton老先生论文里的结构不太一样的是，我并没有把图像压缩到30维这么小。但是这肯定是可以进行尝试的。第二，Visible和Hidden的转换函数用的是Identity，而不是和论文中的Gussian和Binary。第三，学习率是可变的。在Spark集群上训练，初始的学习率可以设置得大一些，比如0.1，然后，在代码中有个机制，就是当损失函数不再下降或者下降不再明白的时候，减半学习率，也就是减小步长，试图使模型收敛得更好。第四，更新机制用的是ADAM。当然，以上这些基本都是超参数的范畴，大家可以有自己的理解和调优过程。

4.训练网络并在训练过程中进行效果的查看

      ParameterAveragingTrainingMaster trainMaster = new ParameterAveragingTrainingMaster.Builder(batchSize)
                                                            .workerPrefetchNumBatches(0)
                                                            .saveUpdater(true)
                                                            .averagingFrequency(5)
                                                            .batchSizePerWorker(batchSize)
                                                            .build();
        MultiLayerNetwork net = new MultiLayerNetwork(netconf);
        //net.setListeners(new ScoreIterationListener(1));
        net.init();
        SparkDl4jMultiLayer sparkNetwork = new SparkDl4jMultiLayer(jsc, net, trainMaster);
        sparkNetwork.setListeners(Collections.<IterationListener>singletonList(new ScoreIterationListener(1)));
        int numEpoch = Integer.parseInt(args[1]);
        for( int i = 0; i < numEpoch; ++i ){
            sparkNetwork.fit(javaRDDTrain);
            System.out.println("----- Epoch " + i + " complete -----");
            MultiLayerNetwork trainnet = sparkNetwork.getNetwork();
            System.out.println("Epoch " + i + " Score: " + sparkNetwork.getScore());
            List<DataSet> listDS = javaRDDTrain.takeSample(false, 50);
            for( DataSet ds : listDS ){
                INDArray testFeature = ds.getFeatureMatrix();
                INDArray testRes = trainnet.output(testFeature);
                System.out.println("Euclidean Distance: " + testRes.distance2(testFeature));
            }
            DataSet first = listDS.get(0);
            INDArray testFeature = first.getFeatureMatrix();
            double[] doubleFeature = testFeature.data().asDouble();
            INDArray testRes = trainnet.output(testFeature);
            double[] doubleRes = testRes.data().asDouble();
            for( int j = 0; j < doubleFeature.length && j < doubleRes.length; ++j ){
                double f = doubleFeature[j];
                double t = doubleRes[j];
                System.out.print(f + ":" + t + "  ");
            }
            System.out.println();

        }

这里的逻辑其实都比较的明白。首先，申请一个参数服务对象，这个主要是用来负责对各个节点上计算的梯度进行聚合和更新，也是一种机器学习在集群上实现优化的策略。下面则是对数据集进行多轮训练，并且在每一轮训练完以后，我们随机抽样一些数据，计算他们预测的值和原始值的欧式距离。然后抽取其中一张图片，输出每个像素点，原始的值和预测的值。以此，在训练过程中，直观地评估训练的效果。当然，每一轮训练后，损失函数的得分也要打印出来看下，如果一直保持震荡下降，那么就是可以的。

5.Spark集训训练的过程和结果展示

Spark训练过程中，stage的web ui：

从图中可以看出，aggregate是做参数更新时候进行的聚合操作，这个action在基于Spark的大规模机器学习算法中也是很常用的。至于有takeSample的action，主要是之前所说的，在训练的过程中会抽取一部分数据来看效果。下面的图就是直观的比较
训练过程中，数据的直观比对

这张图是刚开始训练的时候，欧式距离会比较大，当经过100~200轮的训练后，欧式距离平均在1.0左右。也就是说，每个像素点原始值和预测值的差值在0.035左右，应该说比较接近了。最后来看下可视化界面展现的图以及他们的距离计算

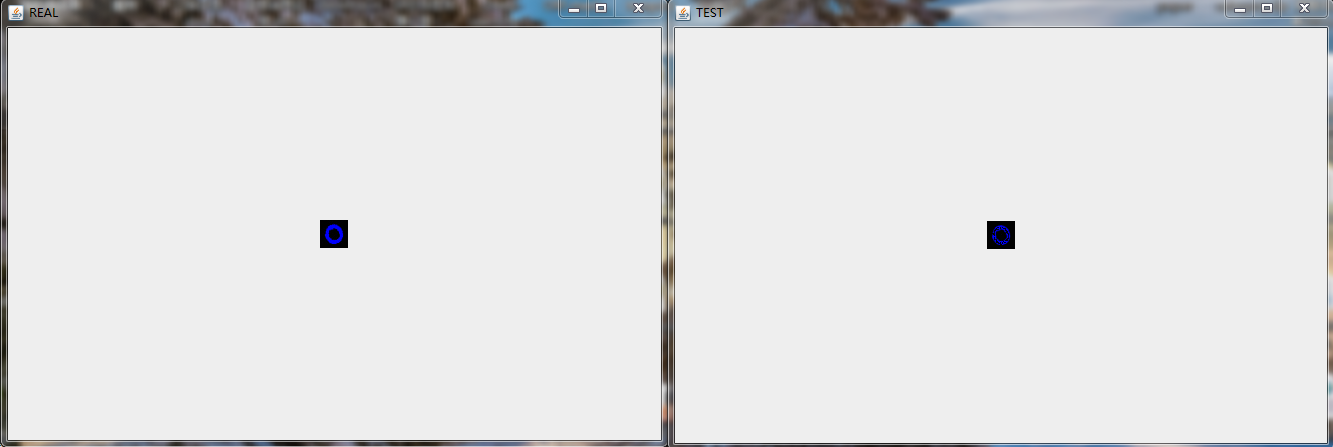

原始图片和重构图片对比以及他们之间的欧式距离

第一张图左边的原始图，右边是用训练好的Deep Autoencoder预测的或者说重构的图：图有点小，不过仔细看，发现基本还是很像的，若干像素点上明暗不太一样。不过总体还算不错。下面的图，是两者欧式距离的计算，差值在1.4左右。

最后做一些回顾：
用堆叠RBM构成DBN做图像压缩，在理论上比单纯增加全连阶层的效果应该会好些，毕竟每一层RBM本身可以利用自身可以重构输入数据的特点进行更为有效的压缩。从实际的效果来看，应该也是还算看得过去。其实图像压缩本身如果足够高效，那么对图像检索的帮助也是很大。所以Hinton老先生的一篇论文就是利用Deep AutoEncoder对图像进行压缩后再进行检索，论文中把这个效果和用欧式距离还有PCA提取的图片特征进行了比较，论文中的结果是用Deep AutoEncoder的进行压缩后在做检索的效果最佳。不过，这里还是得说明，在论文中RBM的Hidden的转换函数是binary，因为作者希望压缩出来的结果是0，1二进制的。这样，检索图片的时候，计算Hamming距离就可以了。而且这样即使以后图片的数量急剧增加，检索的时间不会显著增加，因为计算Hamming距离可以说计算机是非常快的，底层电路做异或运算就可以了。但是，我自己觉得，虽然压缩成二进制是个好方法，检索时间也很短。但是二进制的表现力是否有所欠缺呢？毕竟非0即1，和用浮点数表示的差别，表现力上面应该是差蛮多的。所以，具体是否可以在图像检索系统依赖这样的方式，还有待进一步实验。另外就是，上面在构建多层RBM的时候，其实有很多超参数可以调整，包括可以增加RBM的层数，来做进一步的压缩等等，就等有时间再慢慢研究了。还有，Spark提交的命令这里没有写，不过在只之前的文章里有提到，需要的同学可以参考。至于模型的保存，都有相应的接口可以调用，这里就不赘述了。。。
