Draw2D 绘图-- UML 类图

导读：

　　图形编辑框架GEF有一个绘图和布局的插件叫Draw2D.Draw2D为GEF应用程序提供绘画和布局管理功能。本文集中探讨如何使用它去绘制一个简单的UML类图形。大多数应用程序使用GEF插件作为编辑层。

　　 生成 Draw2d 图形

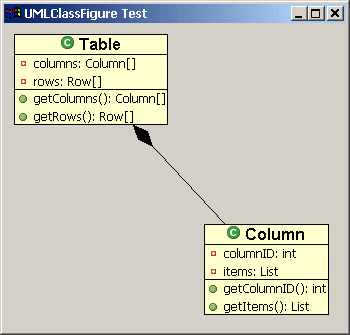

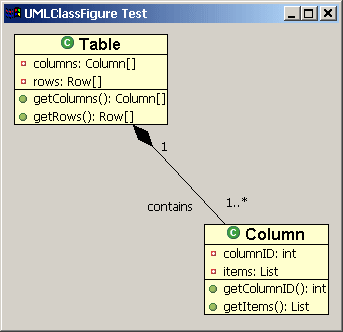

　　 一个实例这篇文章的最终目的就是生成如下的一个图形，它是一个简单的UML类图：

　　

　　

　　 设计图形

　　第一步就是要设计这个图形要由哪些组件组成。

　　在这个例子中，这个图形可以由三个子图形组成。（我们先设定这个图形叫UMLClassFigure）。它的第一个子图形： 一个Label 图形，它用来显示类的名称这个例子中为Table。第二个子图形是一个容器去装类的属性和方法。为这个目的，我们将设计一个图形称为Compartment图形。类和compartment图形都是使用ToolbarLayout布局去放置它们的子图形。如同所示：

　　

　　

　　 创建 CompartmentFigure 类

　　CompartmentFigur是被用来装方法和属性的。这个类继承自org.eclipse.draw2d.Figure，使用ToolbarLayout布局。而且它使用自定义的边框。这个边框是很简单的顶部的黑色的1个象素，用来分隔其它的CompartmentFigures.它的代码如下：

　　public class CompartmentFigure extends Figure {

　　public CompartmentFigure() {

　　ToolbarLayout layout = new ToolbarLayout();

　　layout.setMinorAlignment(ToolbarLayout.ALIGN_TOPLEFT);

　　layout.setStretchMinorAxis(false);

　　layout.setSpacing(2);

　　setLayoutManager(layout);

　　setBorder(new CompartmentFigureBorder());

　　}

　　

　　public class CompartmentFigureBorder extends AbstractBorder {

　　public Insets getInsets(IFigure figure) {

　　return new Insets(1,0,0,0);

　　}

　　public void paint(IFigure figure, Graphics graphics, Insets insets) {

　　graphics.drawLine(getPaintRectangle(figure, insets).getTopLeft(),

　　tempRect.getTopRight());

　　}

　　}

　　}

　　

　　 创建UMLClassFigure类

　　

　　UMLClassFigure类和前面的类在很多地方都相似。它包括3个子图形------

　　

　　两个CompartmentFigures分别装属性和方法，一个Draw2d Label显示类的名称。

　　

　　它同样使用垂直的ToolbarLayout 布局来放置它的子图形。

　　

　　UMLClassFigure使用Draw2d的Lineborder在它边上绘制一个边框。代码如下：

　　

　　public class UMLClassFigure extends Figure {

　　public static Color classColor = new Color(null,255,255,206);

　　private CompartmentFigure attributeFigure = new CompartmentFigure();

　　private CompartmentFigure methodFigure = new CompartmentFigure();

　　public UMLClassFigure(Label name) {

　　ToolbarLayout layout = new ToolbarLayout();

　　setLayoutManager(layout);

　　setBorder(new LineBorder(ColorConstants.black,1));

　　setBackgroundColor(classColor);

　　setOpaque(true);
