配置设备作为DHCP服务器示例（基于全局地址池）

组网图形

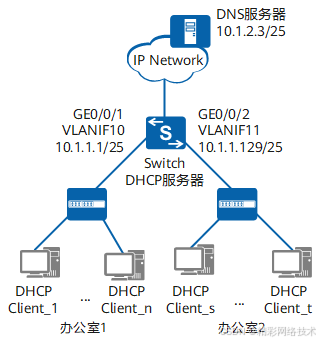

图1 配置设备作为DHCP服务器组网图

DHCP服务器简介

通常用户希望网络中的每台终端能够动态获取IP地址、DNS服务器的IP地址、路由信息、网关信息等网络参数，不需要手动配置终端的IP地址等网络参数；另外，针对一些移动终端（手机、ipad、办公笔记本等）希望能够即插即用，不需要每次修改终端的IP等网络参数。如果用户网络中有这些需求，就可以在汇聚层的用户网关设备或核心层设备上配置DHCP服务器功能，来给终端分配IP地址等网络参数。

动态主机配置协议DHCP（Dynamic Host Configuration Protocol）采用客户端/服务器模式对用户的网络参数进行动态配置和集中管理。其中，DHCP服务器通过地址池为用户分配IP地址等网络参数。地址池分为接口地址池和全局地址池两种。

接口地址池配置方式简单，只能用于用户与DHCP服务器在同一个网段的场景，并且只能给对应接口下的用户分配IP地址等网络参数；适用于设备数量有限、配置以及维护量可控的小型网络。在用户网关设备上配置基于接口地址池的DHCP服务器功能之后，对应接口下的固定主机、移动终端等都可以自动获取IP地址等网络参数，不需要用户手动配置修改。

与接口地址池相比，全局地址池可应用于大型网络，推荐在核心层设备上配置基于全局地址池的DHCP服务器功能或在服务器区域搭建一台专门的DHCP服务器统一分配IP地址等网络参数，而用户网关设备上只需要启用简单的DHCP中继功能即可。

配置注意事项

如需了解交换机硬件规格，以及产品部件的配套关系，请点击硬件中心进行查询；如需了解交换机的关键规格和全量软件规格，请点击规格查询进行查询。

S5751-L、S5731-L和S5731S-L属于远端模块，不支持Web管理、YANG和命令行，仅支持通过中心交换机对其下发配置，相关操作请参见《S300, S500, S2700, S5700, S6700 V200R024C00 配置指南-设备管理》中的“智能极简园区网络配置（小行星方案）”。

组网需求

如图1所示，某企业有两个办公室，为了节省资源，两个办公室内的主机由Switch作为DHCP服务器统一分配IP地址。办公室1所属的网段为10.1.1.0/25，主机都加入VLAN10，地址租期为10天；办公室2所属的网段为10.1.1.128/25，主机都加入VLAN11，地址租期为2天。

配置思路

基于全局地址池的DHCP服务器的配置思路如下：

通过在Switch上配置DHCP服务器，实现为企业的两个办公室内终端动态分配IP地址和DNS服务器地址。其中，网段10.1.1.0/25内PC为办公室1员工办公终端，IP地址租期配置为10天；网段10.1.1.128/25内PC为办公室2员工办公终端，IP地址租期配置为2天。

操作步骤

1. 使能DHCP服务

<HUAWEI> system-view

[HUAWEI] sysname Switch

[Switch] dhcp enable

1. 配置接口加入VLAN

# 配置GE0/0/1接口加入VLAN10。

[Switch] vlan batch 10 to 11

[Switch] interface gigabitethernet 0/0/1[Switch-GigabitEthernet0/0/1] port link-type hybrid[Switch-GigabitEthernet0/0/1] port hybrid pvid vlan 10

[Switch-GigabitEthernet0/0/1] port hybrid untagged vlan 10

[Switch-GigabitEthernet0/0/1] quit

# 配置GE0/0/2加接口入VLAN11。

[Switch] interface gigabitethernet 0/0/2[Switch-GigabitEthernet0/0/2] port link-type hybrid[Switch-GigabitEthernet0/0/2] port hybr
