[15]质量控制工具 规划质量工具-散点图

什么是散点图？



    PMBOK中关于散点图的解释：散点图显示两个变量之间的关系和规律。质量团队可以研究并确定两个变量的变更之间可能存在的潜在关系。将独立变量和非独立变量以圆点绘制成图形，两个点越接近对角线，两者的关系就越紧密。这种解释有两个缺陷，一是不好理解，二是对角线只描述了正相关的情况。

    其他解释：散点图是一种将两个连续变量之间的相互关系，用图形的形式表现出来的工具，是回归分析的基础。用于检测被研究的两组连续变量之间是否存在相关性。



P.S.：回归分析：回归分析量化自变量(X)与因变量(Y)之间的相互关系。在改进阶段，着重寻找因变量与自变量的定量关系，掌握内在的关联，为改进提供相关依据。详情请参考后续博文：质量分析工具――回归分析。



如何生成散点图？

• 收集两组可能相关的变量变化的成对数据，（X,Y）；
• 判断两变量中的哪个是自变量，哪个是因变量；
• 以自变量为X轴，因变量为Y轴，建立坐标轴；
• 一一对应在坐标轴系中标出对应的点。

散点图的类型：

• 正相关：自变量X变大时，因变量Y随之变大。比如工作时长与人的脑力疲劳之间的关系；

• 负相关：自变量X变大时，因变量Y随之变小。比如人的年龄与记忆力之间的关系；
• 无相关性：因变量Y不随自变量X的变化而变化。比如树木的成长与人的生活水平；
• 非线性相关：因变量Y随自变量X的变化而呈现非线性变化，胶水的粘合力与温度的关系。

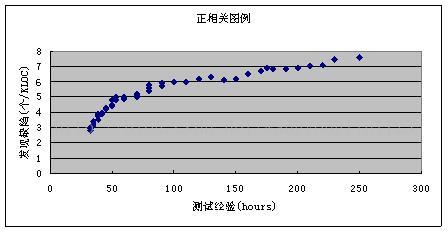

散点图正相关图例（软件测试经验与发现缺陷的能力是否有相关性）：
