ICMP协议是IP的一个组成部分，负责传递 「控制信息」。

一、工作原理

ICMP的功能是检错而不是纠错；

它将出错的报文返回给发送方的设备，发送方根据ICMP报文确定「错误类型」，从而更好的重发错误的数据包。

我们用来测试网络连通性的 ping 命令，就是ICMP的工作过程。

二、数据报格式

ICMP是IP协议的一部分，因此，ICMP协议的报文包含在IP数据报的数据部分：

1）类型（Type）：4位，标明ICMP报文的作用及格式。

2）代码（Code）：4位，标明报文的类型。

3）校验和：8位，检验报文是否有误。

三、报文类型

ICMP协议主要通过 Type 和 Code 的组合，来标明报文的类型，常见的有三种：

1）请求响应

发送方发送一个 Type =8 的报文，途中没有异常，接收方就会返回一个 Type=0 的报文；

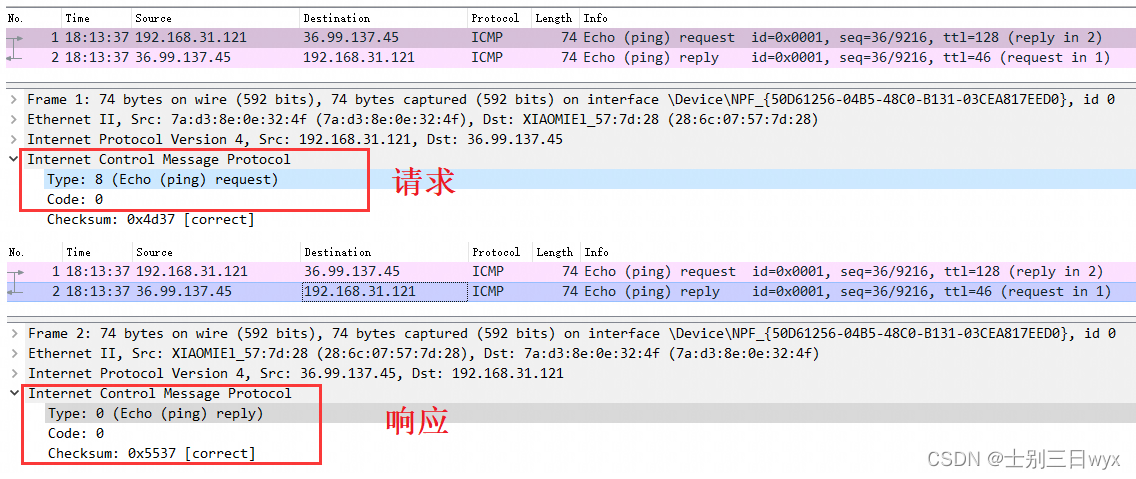

比如下面这一对请求和响应，注意看我圈中的地方：

2）网络、主机、协议、端口不可达

这几种情况的报文类型都是一样的，接收方返回一个 Type = 3 ， Code=3 的报文，意思就是端口不可达（访问了一个不存在的端口），比如下面这个响应，重点看我圈中的地方：

常见的不可到达类型还有网络不可到达（Code=0）、主机不可到达（Code=1）、协议不可到达（Code=2）。

完整的ICMP报文类型如下：

TYPE	CODE	Description
0	0	Echo Reply——回显应答（Ping应答）
3	0	Network Unreachable——网络不可达
3	1	Host Unreachable——主机不可达
3	2	Protocol Unreachable——协议不可达
3	3	Port Unreachable——端口不可达
3	4	Fragmentation needed but no frag. bit set——需要进行分片但设置不分片比特
3	5	Source routing failed——源站选路失败
3	6	Destination network unknown——目的网络未知
3	7	Destination host unknown——目的主机未知
3	8	Source host isolated (obsolete)——源主机被隔离（作废不用）
3	9	Destination network administratively prohibited——目的网络被强制禁止
3	10	Destination host administratively prohibited——目的主机被强制禁止
3	11	Network unreachable for TOS——由于服务类型TOS，网络不可达
3	12	Host unreachable for TOS——由于服务类型TOS，主机不可达
3	13	Communication administratively prohibited by filtering——由于过滤，通信被强制禁止
3	14	Host precedence violation——主机越权
3	15	Precedence cutoff in effect——优先中止生效
4	0	Source quench——源端被关闭（基本流控制）
5	0	Redirect for network——对网络重定向
5	1	Redirect for host——对主机重定向
5	2	Redirect for TOS and network——对服务类型和网络重定向
5	3	Redirect for TOS and host——对服务类型和主机重定向
8	0	Echo request——回显请求（Ping请求）
9	0	Router advertisement——路由器通告
10	0	Route solicitation——路由器请求
11	0	TTL equals 0 during transit——传输期间生存时间为0
11	1	TTL equals 0 during reassembly——在数据报组装期间生存时间为0
12	0	IP header bad (catchall error)——坏的IP首部（包括各种差错）
12	1	Required options missing——缺少必需的选项
13	0	Timestamp request (obsolete)——时间戳请求（作废不用）
14		Timestamp reply (obsolete)——时间戳应答（作废不用）
15	0	Information request (obsolete)——信息请求（作废不用）
16	0	Information reply (obsolete)——信息应答（作废不用）
17	0	Address mask request——地址掩码请求
18	0	Address mask reply——地址掩码应答
