低成本人体红外+环境光感应的可充电小夜灯电路及PCB设计

功能说明

最近想买个小夜灯，但是发现PDD上面买的都没有环境光感应功能，白天也亮，很讨厌。所以做了一个只有在环境黑，同时人体接近才会亮的小夜灯。同时需要拥有充电功能。

要实现上面所说的功能，需要设计以下几个功能电路：

1. LED 驱动：用电池水平的电压（3.5V~4.2V）驱动数十个LED，可能需要30V-40V.
2. 锂电池充电电路。
3. 传感器电路。
   文章结尾立创EDA的工程链接给出来了，随便拿走用，用到的话点个赞，谢谢！

LED 驱动

为了满足低成本，选择驱动芯片ME2212，一个6Pin LED驱动芯片。升压驱动，可串联10个LED，建议输出电流20mA。1PCs成本能到六七毛钱，周边电路需要一个电感和Schottky，成本不到一块钱。

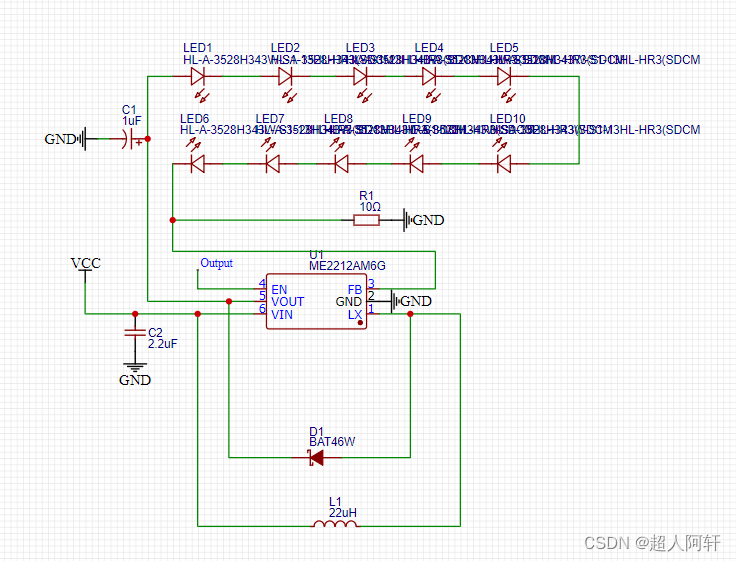

下面是原理图。需要注意的是，C1需要选一个耐压50V的料，因为ME2212在驱动LED的时候会升压到30V以上。还有这个DCDC是电流反馈，R1选择10ohm是对印输出电流20mA。这个电阻改动会影响输出电流的大小，可以根据所选LED 的工作电流改变这个电阻。因为我选的LED就是20mA的，所以这个R1就是10ohm.

实测这个芯片很容易烫（10个串联白LED@20mA），需要铺铜散热。
