STM32F10X时钟树配置

目录

一、整体框图

思维导图：

二、主系统时钟

三、时钟树其他时钟

四、MCO时钟输出

五、时钟安全系统

---

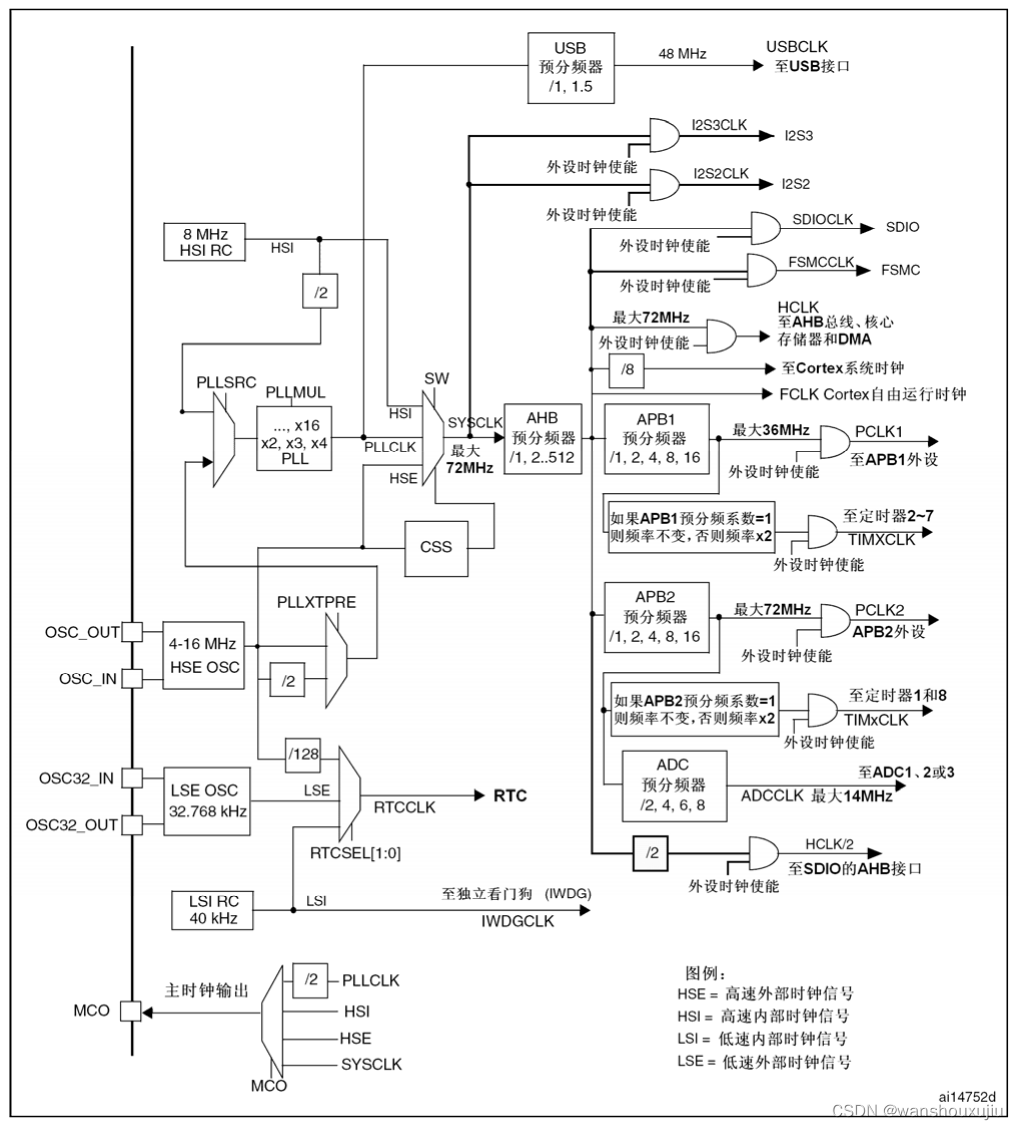

一、整体框图

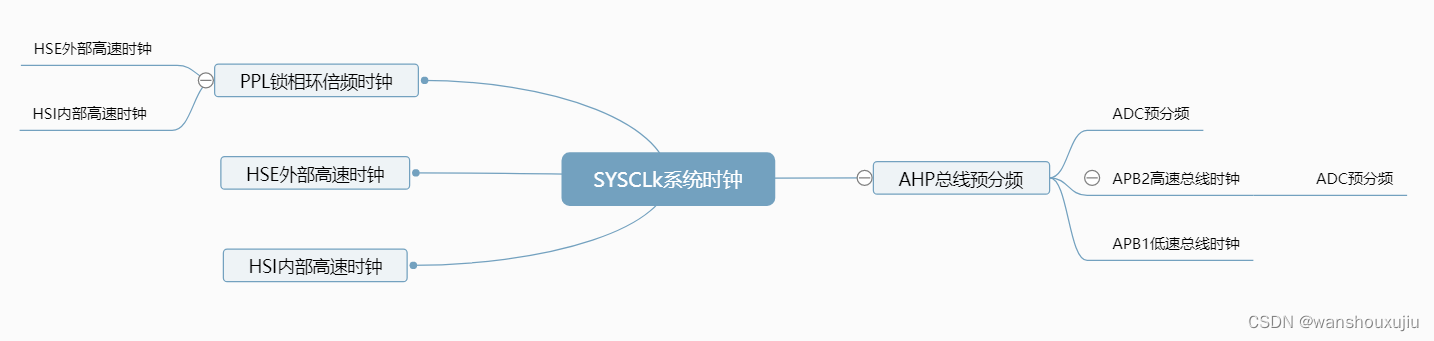

思维导图：

二、主系统时钟

1、HSE：外部高速时钟

• 无源或有源晶振提供，通常为 8 M
• 通过RCC_CR寄存器的位16：HSEON控制，1开启。

        位17：HSERDY，HSE准备好时为1

与之对应的有HSI（内部高速，温度影响精度不高），LSE（外部低速），LSI内部低速

2、HSI：内部高速时钟

• 芯片内提供，为 8 M，HSE故障时自动切换到HSI，直到HSE启动成功
• 温度影响精度不高
• 通过RCC_CR寄存器的位0：HSION控制，1开启。

位1：HSIRDY，HSE准备好时为1

3、PLL：锁相环时钟（倍频器）

• 选择进入锁相环的时钟源，RCC_CFGR位16：PLLSRC控制，1/0（HSE/HSI）
• 如果HSE为时钟源，RCC_CFGR位17：PLLXTEER控制，1/0（2分频/不分频）

        （HSI固定2分频）

• 先择倍频系数，RCC_CFGR位21~18：PLLUML控制，0000~1110分别为2~16倍频

4、SYSCLK：系统时钟

• 选择系统使用的时钟，RCC_CFGR位1~0：SW控制，00/01/10（HIS/HSE/PLL）

        位3~2：SWS系统时钟准备完毕后呈现相应的值

5、HCLK：AHP系统总线预分频

• 为AHP系统总线外设，Cortex系统定时器（SysTick），内核（FCLK）提供时钟
• 选择分频系数，RCC_CFGR位7~4：HPRE控制，一般为0XXX不分频

6、PCLK1/PLCK2：APB1低速总线时钟/APB2高速总线时钟

• 除非要用到定时器2~7，否则APB1最高只能36M

        选择分频系数，RCC_CFGR位10~8：PPRE1控制，0XX，100~111（不分频，2/4/8/16）

• APB2最高能到72M

        选择分频系数，RCC_CFGR位13~11：PPRE2控制，0XX，100~111（不分频，2/4/8/16）

7、ADCCLK：ADC预分频

• 最高14M
• 选择分频系数，RCC_CFGR位15~14：ADCPRE控制，00~11（2/4/6/8）

三、时钟树其他时钟

1、RTCCLK：RTC时钟

• 为芯片内部RTC外设提供时钟
• 选择时钟源，RCC_BDCR位9~8：RTCSEL控制，00~11（无/LSE/LSI/HSE 128分频）

2、IWDGCLK：独立看门狗时钟

• 由LSI提供

四、MCO时钟输出

由PA8复用而来

• MCO时钟输出搭配示波器可用于检测以上配置的正确
• 选择输出时钟源，RCC_CR的位26~24：MCO控制，0XX，000~111（无/SYSCLK/HSI/HSE/PLL 二分频）

五、时钟安全系统

时钟安全系统可以被软件激活，当HSE时钟发生故障将会导致：

• 产生CSSI中断，允许软件完成营救操作（数据保存，配置自动使用的HSI时钟等）
• 产生NMI内核异常中断，它会被不断执行，所以INM程序里需要有能力通过RCC_CIR里的位23：CSSC来清除CSS中断
• HSE关闭，如果HSE经过PLL倍频作为系统时钟，那么PLL也会被关闭
