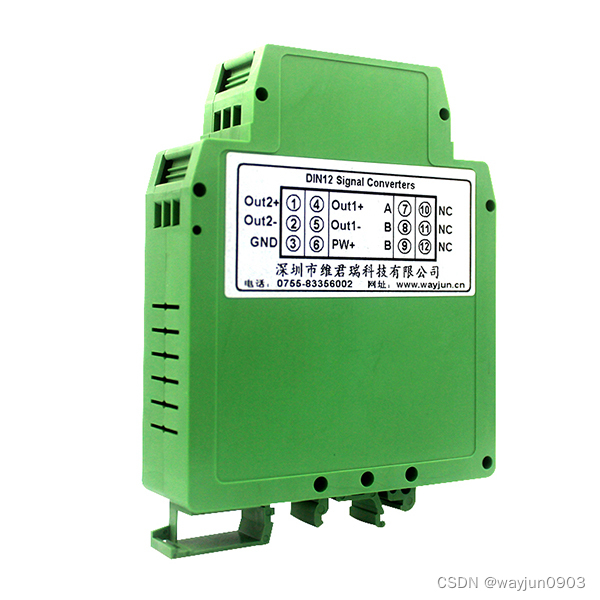

一进二出0-10V转4-20mA、隔离4-20mA或0-20mA信号传输

一路输入两路输出模拟信号隔离分配器

（DIN12 IAP系列/采用光耦隔离技术）

主要特性:

>>精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用

>>辅助电源：5V/12V/15V/24VDC 或者220VAC（范围±10%）

>>国际标准一路信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

>>二路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力

>>全量程范围内极高的线性度（非线性度<0.2%）

>>标准DIN35 导轨式安装（尺寸：106.7x79.0x25.0mm）

>>具有较强的抗电磁干扰和高频信号干扰能力

应用：

>>模拟信号数据隔离、采集和变换，信号分配器

>>隔离4-20mA或0-20mA信号传输

>>工业现场信号隔离及变换

>>信号长线无失真传输

>>仪器仪表信号收发

>>电力监控、医疗设备隔离

>>变频器信号隔离采集

>>PLC/FA 电机信号隔离控制

>>非电量信号变送

产品选型表：

DIN12 IAP - V(A)□ - P□ - V/I□

输入信号				供电电源		输出信号
电压	代码	电流	代码	Power	代码	电流	代码	电压	代码
0-5V	V1	0-1mA	A1	24VDC	P1	0-20ma	A3	0~5V	V1
0-10V	V2	0-10mA	A2	12VDC	P2	4-20ma	A4	0-10V	V2
0-75mV	V3	0-20ma	A3	5VDC	P3	用户自定义	Az	1-5V	V6
0-2.5	V4	4-20mA	A4	15VDC	P4			用户自定义	Vz
用户自定义	Vz	用户自定义	Az

选型举例：

例1：输入信号:0-10V  供电电源:24V  输出两路信号:4-20ma  型号:DIN12 IAP-V2-P1-A4

例2：输入信号:0-10V 供电电源:12V   输出两路信号:0-10V   型号:DIN12 IAP-V2-P2-V2

例3：输入信号:0-3V  供电电源:24V   输出两路信号:4-20ma  型号:DIN12 IAP-Vz-P1-A4（Vz:0-3V）

产品最大绝对额定值：

Continuous Isolation Voltage（持续隔离电压）:3000VDC

Junction Temperature（工作温度）:+85℃

Storage Temperature （存贮温度）:+150℃

Lead Temperature   （焊接温度）:+300℃（10秒）

电源电压范围：±10%Vin

注意：如果超出上述范围，产品可能会引起永久性损坏。
