调制与解调的线性,非线性

幅度调制(线性调制)
线性调制通常是指幅度调制,即由调制信号去控制高频载波的幅度,使之随调制信号作线性变化的过程;而非线性调制通常是指相位调制。
幅度调制有以下几种:

  1. AM调幅
  2. 双边带调制(DSB-SC)
  3. 单边带调制(SSB)
  4. 残留边带调制(VSB)

线性调制的过程中,频谱结构上完全是基带信号频谱在频域内的简单搬移(精确到常数因子),已调信号的频谱没有产生新成分

非线性调制(角度调制)
非线性调制通常指角度调制,角度调制与幅度调制不同的是,已调信号的频谱已不再是原调制信号频谱的线性搬移。在调制时,若载波的频率随调制信号变化,称为频率调制调频(FM);若载波的相位随调制信号变化,称为角度调制调角(PM)
与幅度调制技术相比,角度调制最突出的优势是其较高的抗噪声性能,代价是比幅度调制牺牲更多的带宽

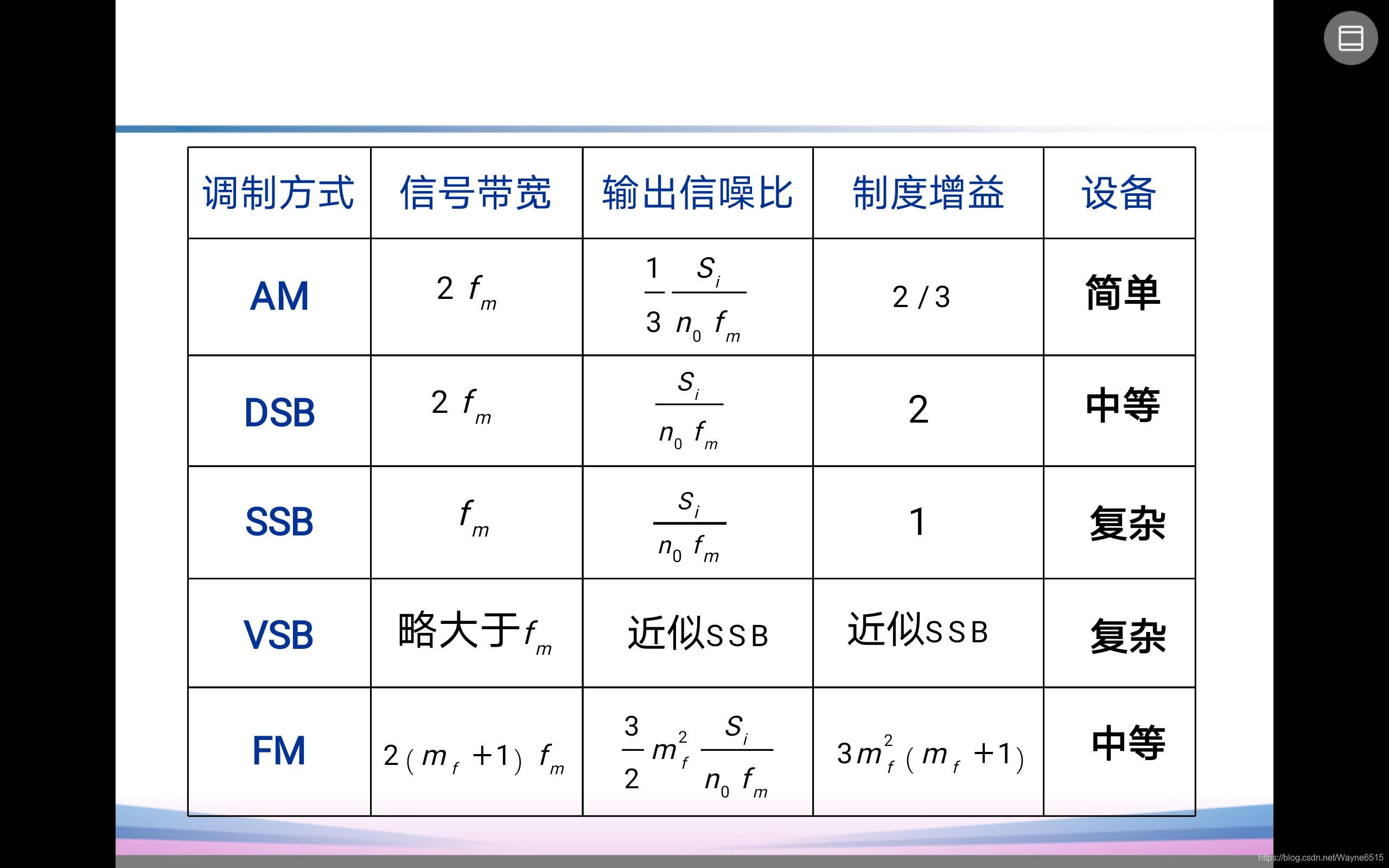

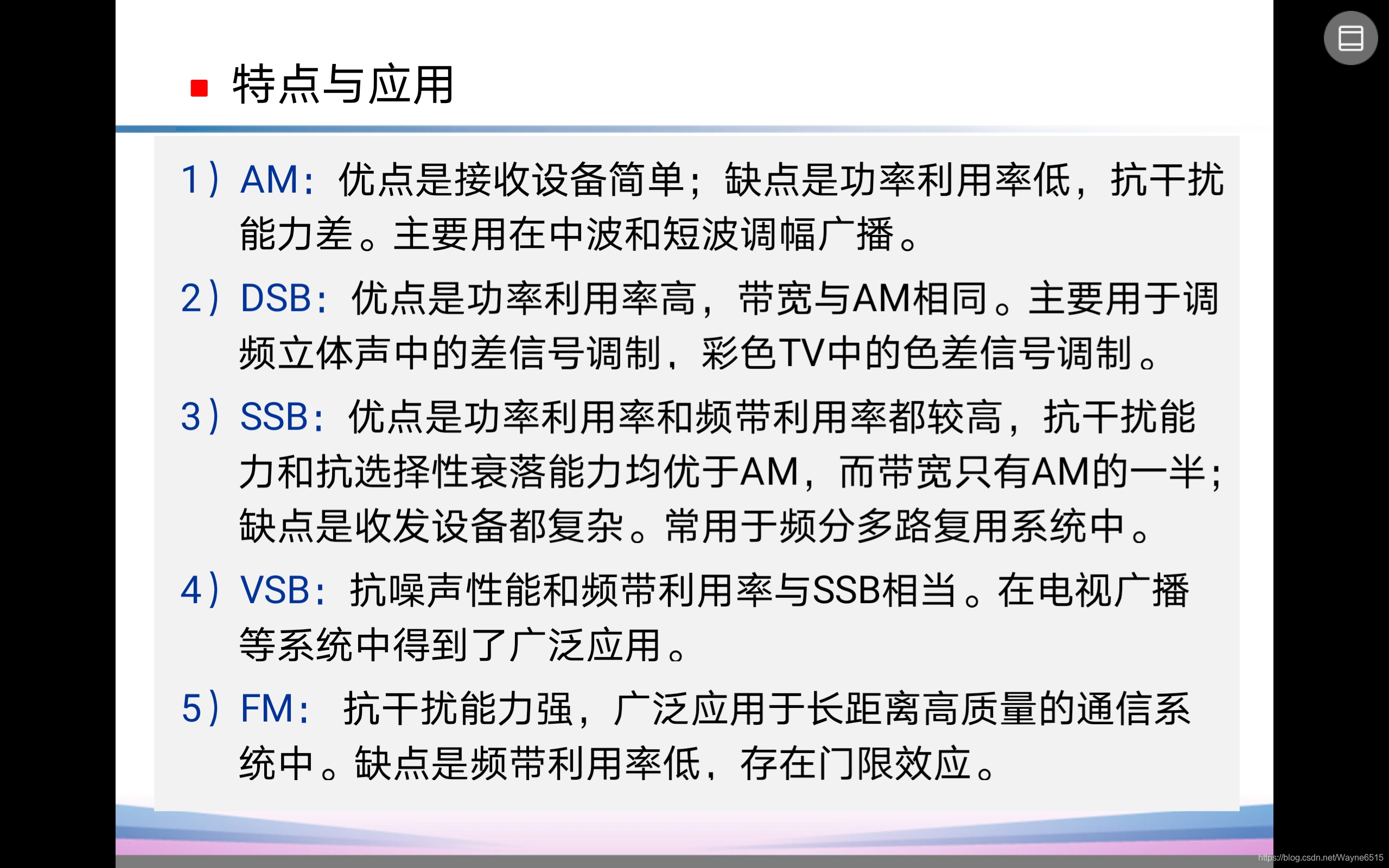

性能对比:
在这里插入图片描述
在这里插入图片描述

线性解调
线性解调是指有用信号和无用信号(噪声)分开进行解调,互不干扰,线性解调通常指相干解调,非线性解调通常指包络检波。
相干解调仅适用于窄带调频信号,且需要同频同相的同步信号,应用范围受限。
线性解调不会出现门限效应,而(非线性)包检可能会出现门限效应。

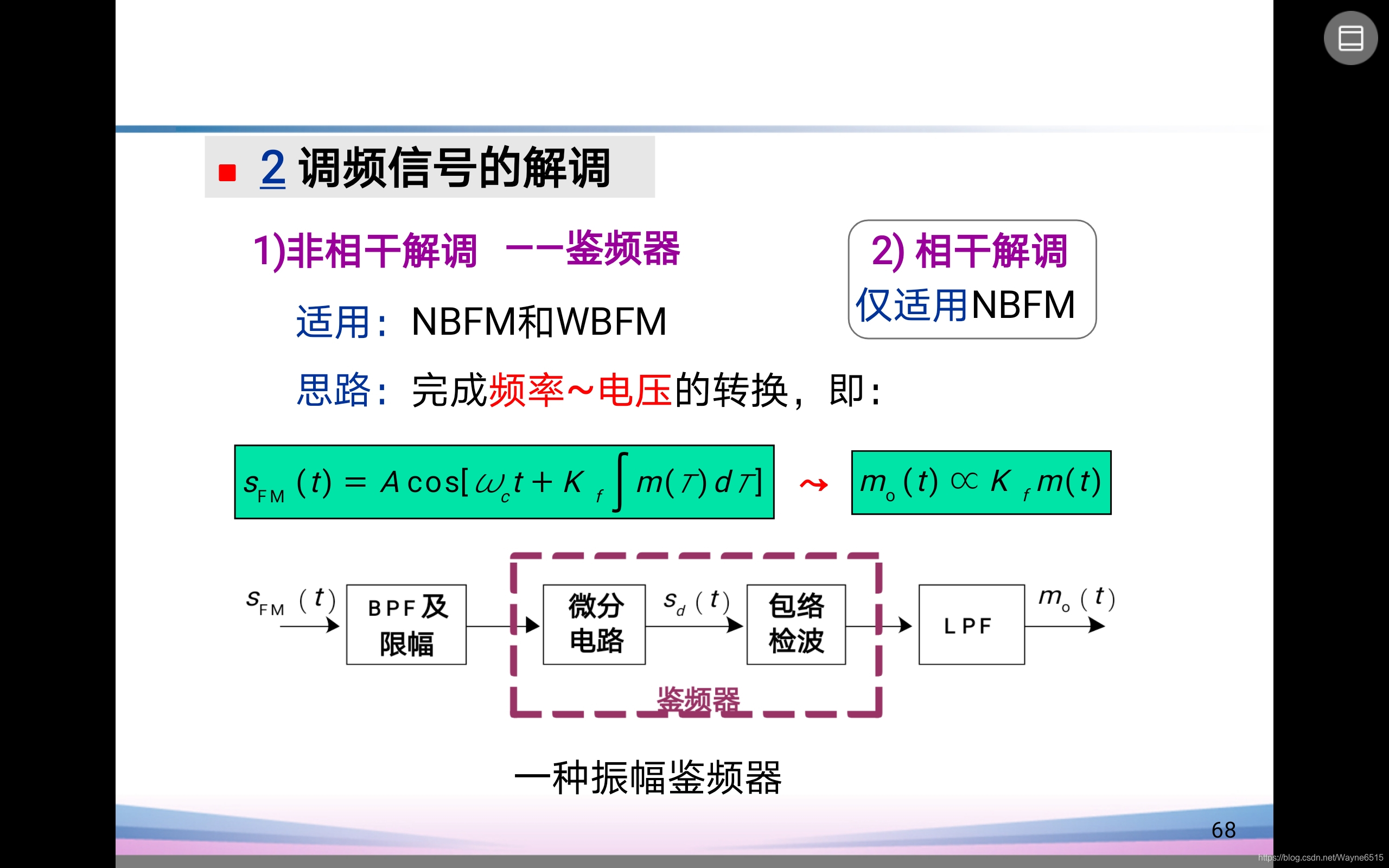

非相干解调不需同步信号,且对于窄带调频信号(NBFM)宽带调频信号WBFM均适用,因此FM主要采用非相干解调。
在这里插入图片描述

在FM调频系统中,所用到鉴频器,其组成就包含包络检波器,是非线性解调器件,因此在输入小信噪比时也存在门限效应。

非线性调制
包络检波与FM解调(本质上也是包检)都属于非线性调制,而AM调幅可以用相干解调也可以用非相干解调(非线性),而FM调频信号只能用非相干解调。
