20240617通过串口配置索尼SONY的HDMI OUT输出的8530机芯

20240617通过串口配置索尼SONY的HDMI OUT输出的8530机芯
2024/6/17 15:54

缘起：需要在RK3588开发板OK3588-C上使用SONY的8530机芯。特意熟悉8530的串口命令！
目的：需要配置SONY的8530机芯为RGB输出，4K分辨率。

串口波特率：9600 N 8 1

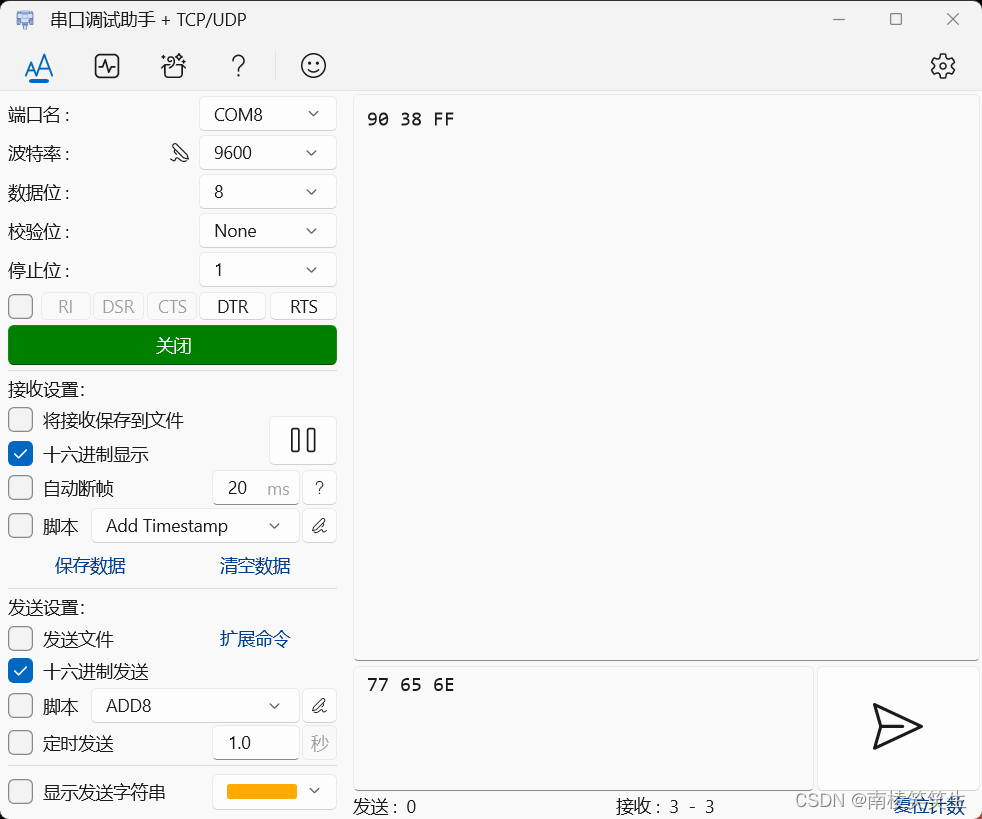

开机默认接收到：90 38 FF

首先配置RGB输出：
查询现阶段的输出格式：
发：81 09 04 24 60 FF
头码：81 09 04 24
尾码：FF
命令字：60

收：90 50 00 01 FF
头码：90 50
尾码：FF
反馈信息：00 01
00和01的右边的字符组合为01，也就是现阶段已经是：RGB格式。

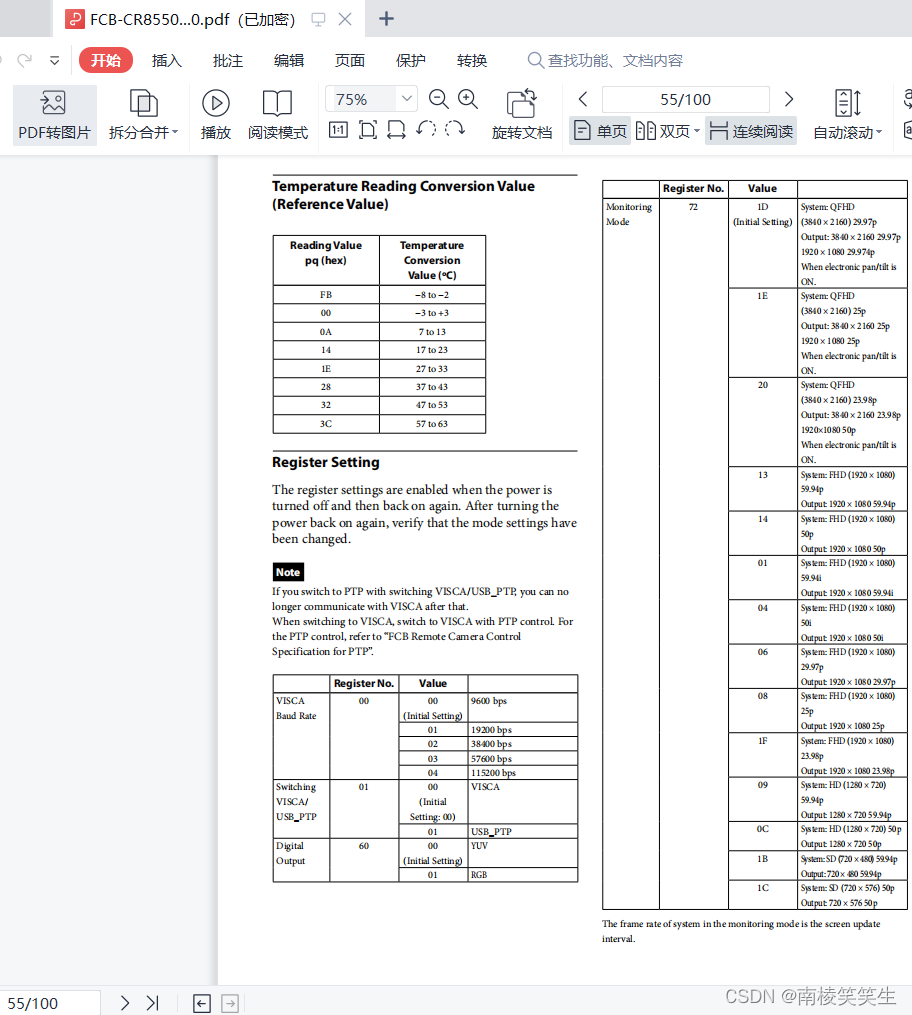

给SONY的8530机芯写入RGB格式：
发：81 01 04 24 60 00 01 ff
头码：81 01 04 24
尾码：ff
命令字：60 00 01
寄存器好：60
写入：01 == 0x00 0x01

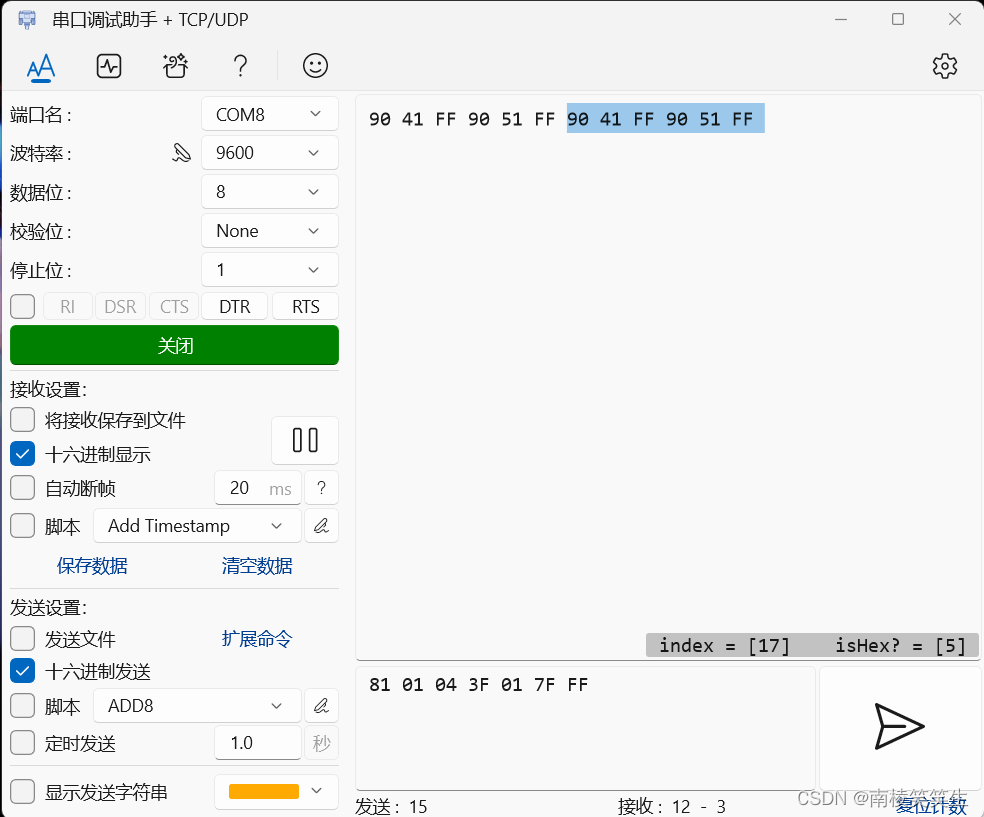

【保存】设置完发这个保存
81 01 04 3F 01 7F FF

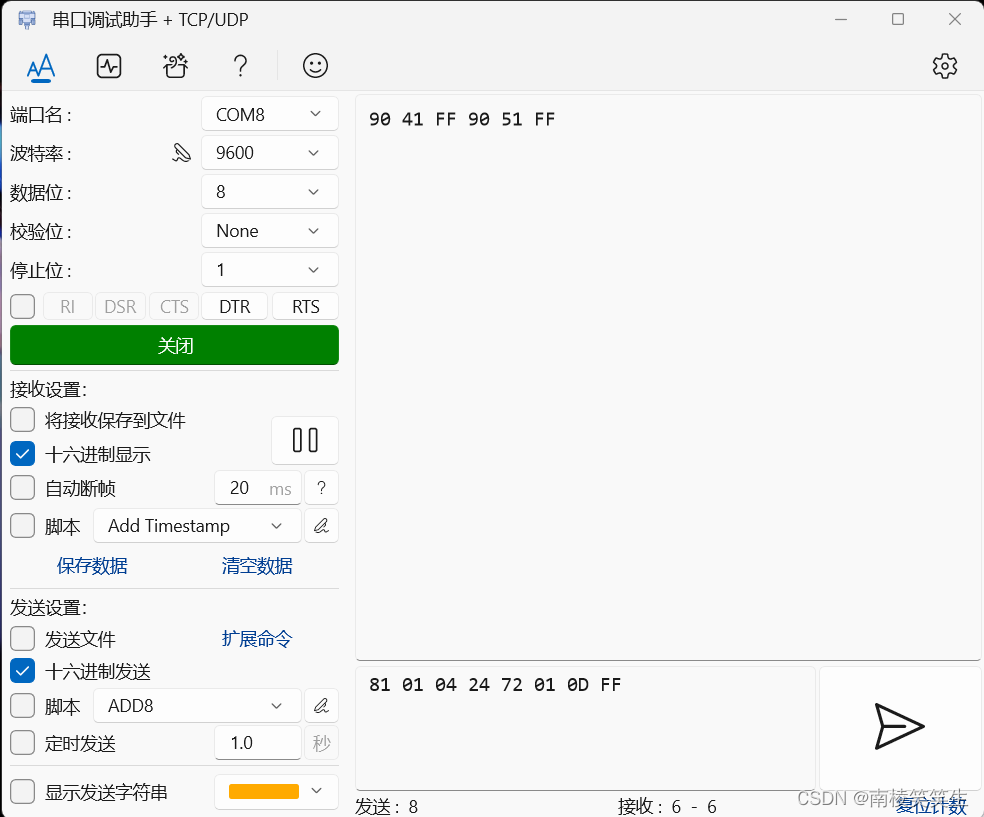

81 01 04 24 72 01 0D FF
设置4K30输出

81 01 04 3F 01 7F FF
保存后重启

81 09 04 24 00 FF
90 50 00 00 FF

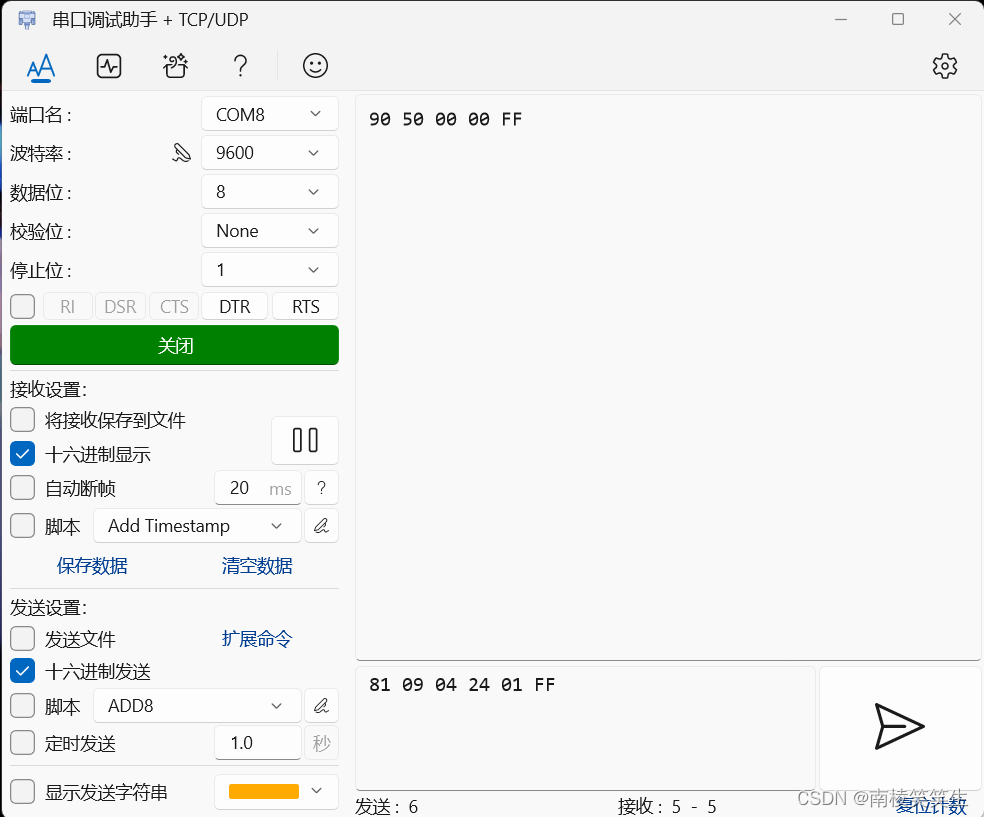

81 09 04 24 01 FF
90 50 00 00 FF

81 09 04 24 60 FF
90 50 00 01 FF

81 09 04 24 72 FF
90 50 01 0D FF

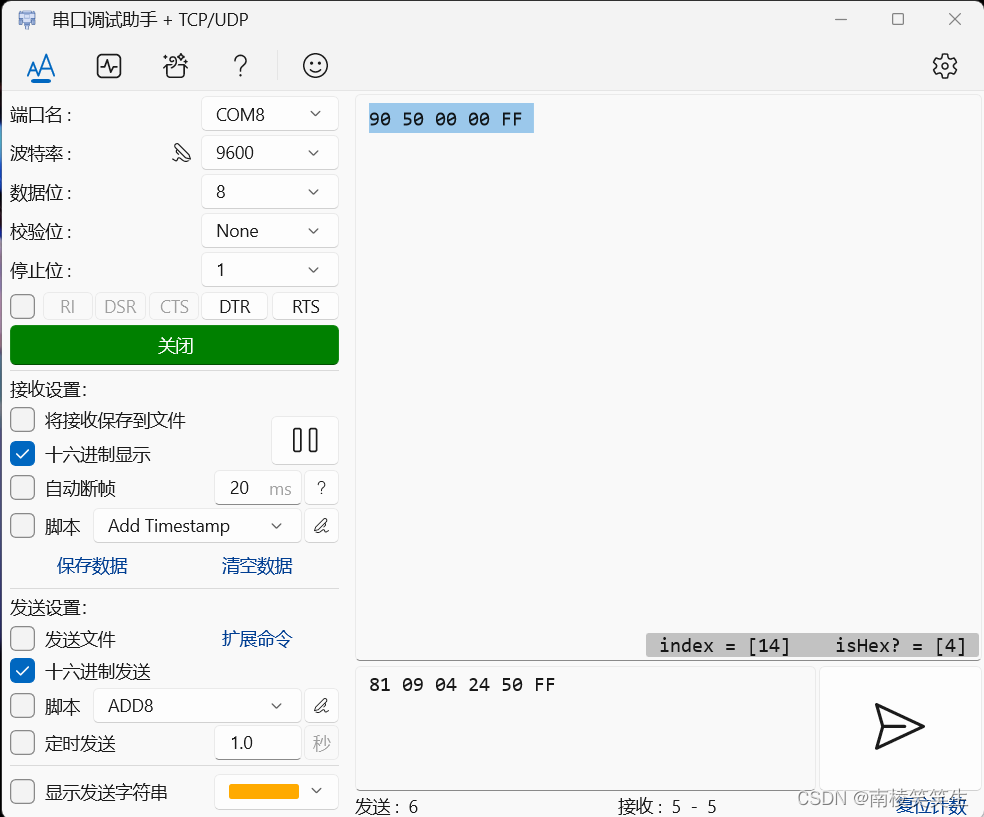

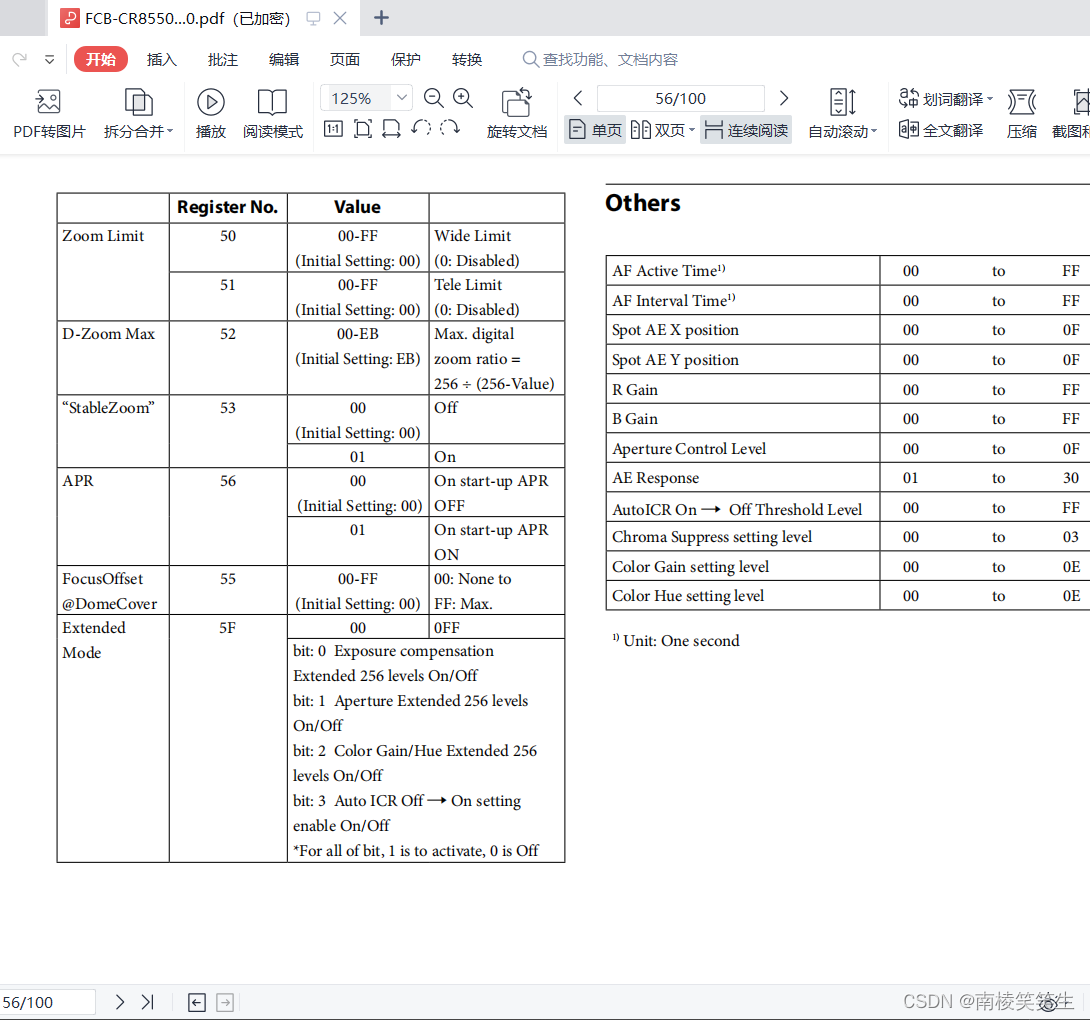

81 09 04 24 50 FF
90 50 00 00 FF

81 09 04 24 51 FF
90 50 00 00 FF

81 09 04 24 52 FF
90 50 0E 0B FF

81 09 04 24 53 FF
90 50 00 00 FF

81 09 04 24 55 FF
90 50 00 00 FF

81 09 04 24 56 FF
90 50 00 00 FF

81 09 04 24 5F FF
90 50 00 00 FF
