反波消音器的电路设计

  一种反波消音器,包括噪声采集器、数据处理器、功放机及喇叭。所述反波消音器采集噪声声源产生的噪声信号,并根据所采集的噪声信号产生反相信号,反相信号的波形与噪声信号的波形的频率相同、幅度相同、相位相差180°,当噪声信号与反相信号叠加后,因其频率相同、相位相反、功率接近,因此正负抵消,理想状态下,接近于无声状态,从而达到降噪的目的。所述反波消音器能够主动降低噪音,提升生活质量,其成本低,实现方式简单,便于推广,具有很好的应用价值。

在这里插入图片描述

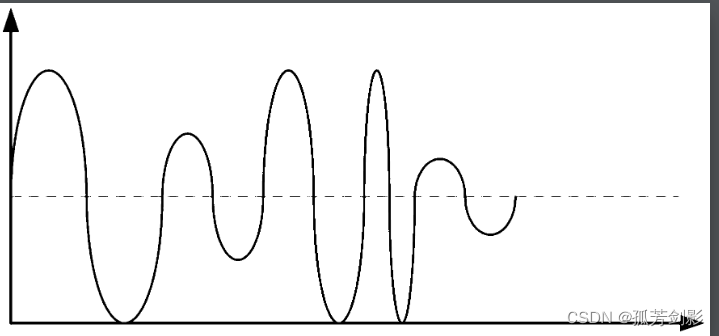

图1是噪声的波形图

在这里插入图片描述

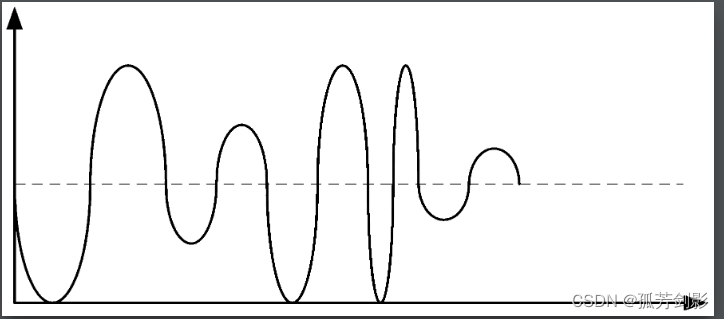

图2是噪声的反相波形图;

在这里插入图片描述

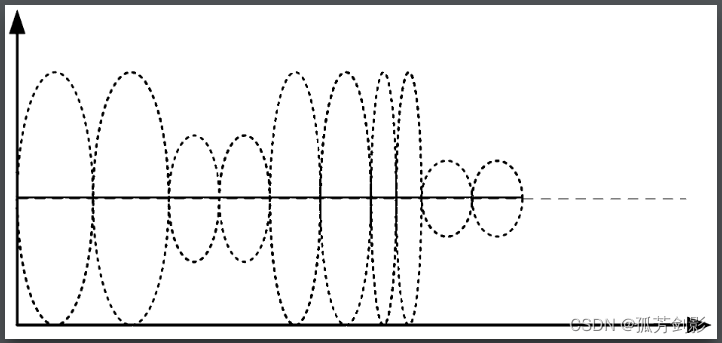

图3是本发明的反波消音器的原理图;

在这里插入图片描述

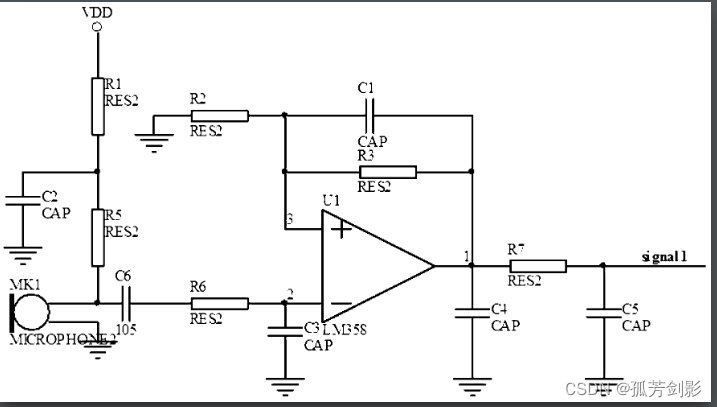

图4是本发明的反波消音器的噪声采集电路图;

在这里插入图片描述

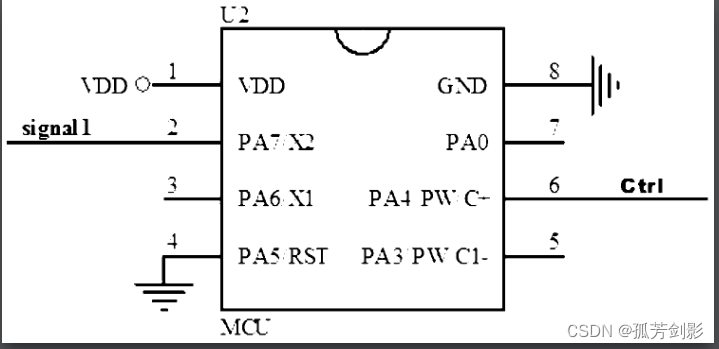

图5是本发明的反波消音器的数据处理电路图;

在这里插入图片描述

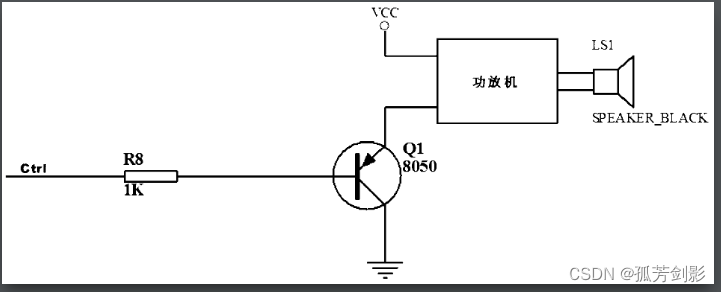

图6是本发明的反波消音器的反波输出电路图;

在这里插入图片描述

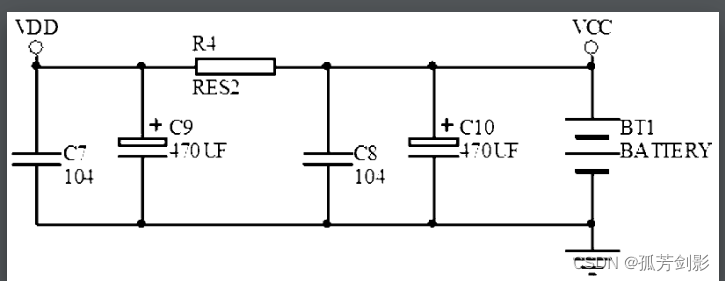

图7是本发明的反波消音器的供电电路图。
