iPhone 各屏幕尺寸及解析

一.iPhone 各屏幕尺寸表

手机型号	屏幕尺寸(inch)	像素密度（PPI）	逻辑分辨率 （point）	物理分辨率（屏幕分辨率）（pixel）	缩放因子（scale factor）	宽高比（近似）	比例（近似）
3GS	3.5 inch	163 ppi	320*480 pt	320*480 px	@1x	1.5	2:3
4/4s	3.5 inch	326 ppi	320*480 pt	640*960 px	@2x	1.5	2:3
5/5S/5c/SE	4.0 inch	326 ppi	320*568 pt	640*1136 px	@2x	1.77	9:16
6/6S/7/8	4.7 inch	326 ppi	375*667 pt	750*1334 px	@2x	1.77	9:16
6+/6S+/7+/8+	5.5 inch	401 ppi	414*736 pt	1242 * 2208 px （1080x1920）	@3x	1.77	9:16
X	5.8 inch	458 ppi	375*812 pt	1125*2436 px	@3x	2.16	9:20
XS	5.8 inch	458 ppi	375*812 pt	1125*2436 px	@3x	2.16	9:20
XS Max	6.5 inch	458 ppi	414*896 pt	1242*2688 px	@3x	2.16	9:20
XR	6.1 inch	326 ppi	414*896 pt	828*1792 px	@2x	2.16	9:20

二.相关术语说明

1. inch（英寸）

1 inch= 2.54cm = 25.4mm

2. 屏幕尺寸

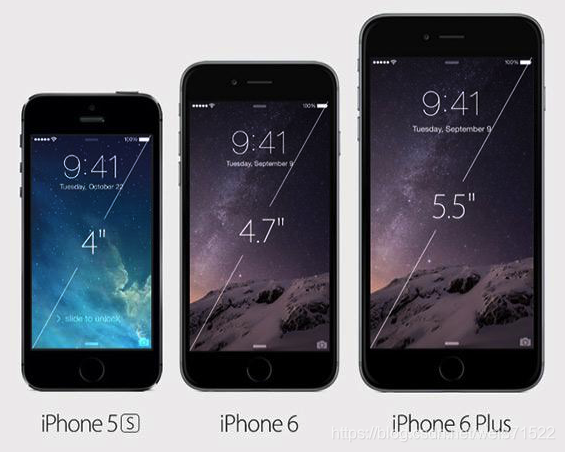

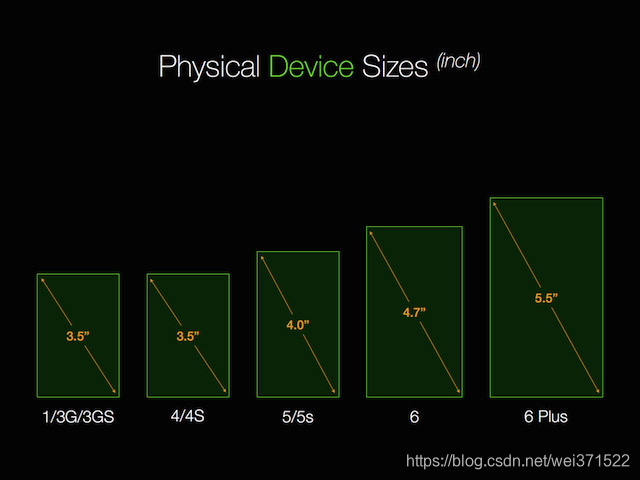

指的是显示屏的对角线长度，以下为iPhone5s、iPhone6s、iPhone6Plus屏幕尺寸规格示意图：

3. 点（point）和像素（pixel）换算关系
像素定义：

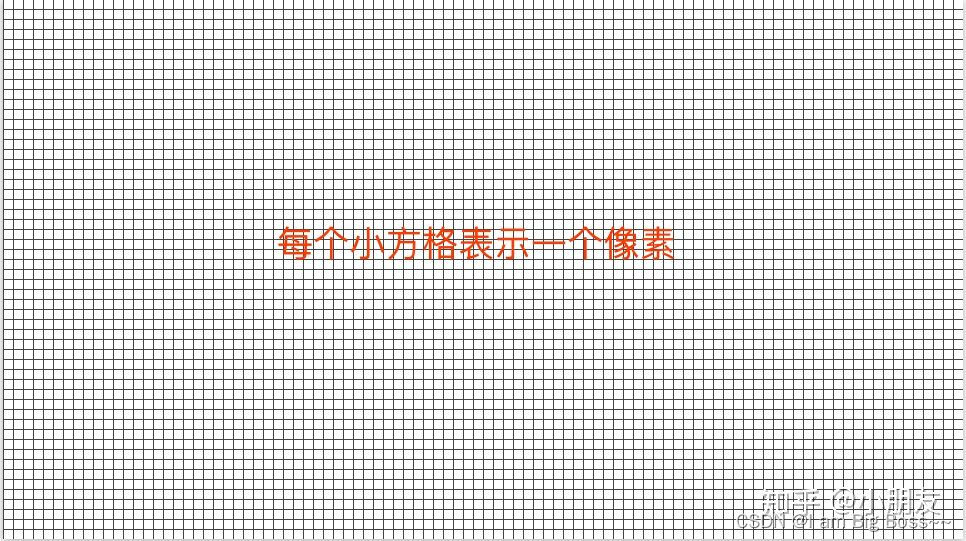

像素是指由图像的小方格组成的，这些小方块都有一个明确的位置和被分配的色彩数值，小方格颜色和位置就决定该图像所呈现出来的样子。
可以将像素视为整个图像中不可分割的单位或者是元素。不可分割的意思是它不能够再切割成更小单位抑或是元素，它是以一个单一颜色的小格存在。每一个点阵图像包含了一定量的像素，这些像素决定图像在屏幕上所呈现的大小

iPhone3GS
1point = 1pixel

iPone4/4s/5/5S/5c/SE/6/6s
1point = 2pixel

iPhone6Plus/iPhone6s Plus
1point = 3pixel

普通屏幕: 1 point = 1 pixel
Retina屏: 1 point = 2 pixel
High Retina：1 point = 3 pixel

这里再简单介绍一下Retina这个术语：
Retina屏幕是苹果创造的营销名词，而非通用标准
Retina翻译成中文就是视网膜的意，Retina屏的分辨率非常高，以至于你在正常的观看距离无法看到任何像素点。
Retina强调的重点是“分辨率足够高，可以达到眼睛看不出来的地步”。也就是说，苹果为了更好地描述iPhone屏幕分辨率非常高这一特性，而借用并创造了Retina这一标准，并非行业内通用的标准。
苹果曾经给出过一个标准：手机屏幕达到300PPI、平板屏幕达到220PPI、笔记本电脑屏幕达到200PPI即可认为是Retina屏幕。

4. PPI （像素密度）

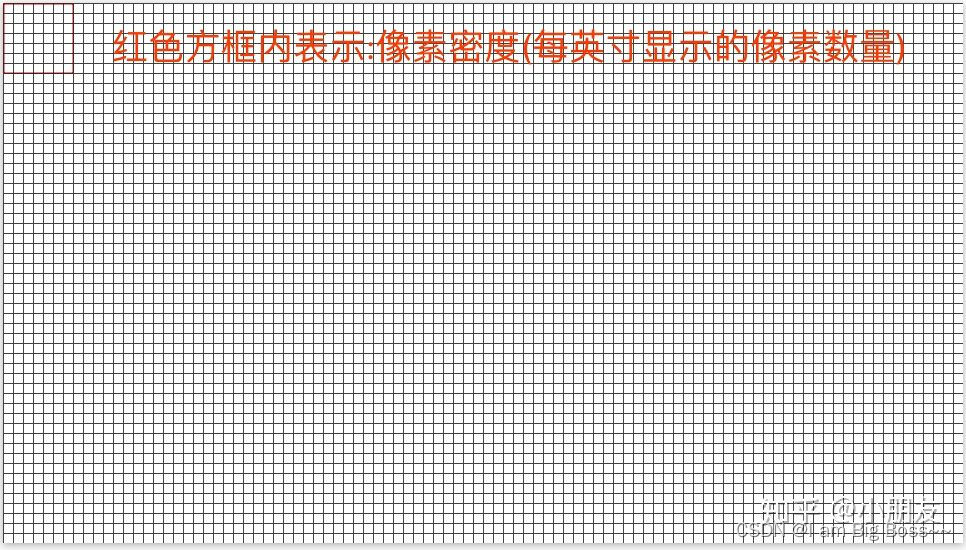

屏幕像素密度:(Pixels Per Inch)直译过来就是每英寸上显示的像素数量.

表示沿着对角线，每英寸所拥有的像素（pixel）数目，PPI的数值越高，代表显示屏能够以越高的密度显示图像，即通常所说的分辨率越高，颗粒感越弱，图像更清晰。

PPI的计算公式（勾股定理）：

其中，X：长度像素数；Y：宽度像素数；Z：屏幕尺寸即对角线长度

以根据iPhone4/iPhone4s为类，计算PPI的计算值:
= 329.65 pixcel/inch
计算结果稍有出入，这是因为像素的离散采样有锯齿效应。

5. 逻辑分辨率和物理分辨率
逻辑分辨率以point（pt）为单位，物理分辨率以pixel（px）为单位。
区分逻辑分别率和物理分辨率是因为在早期iPhone 3GS之前，iOS绘制图形以point为单位。在这个时期point和pixel严格对应在一起。在iPhone 3GS上：
1 pt = 1 px

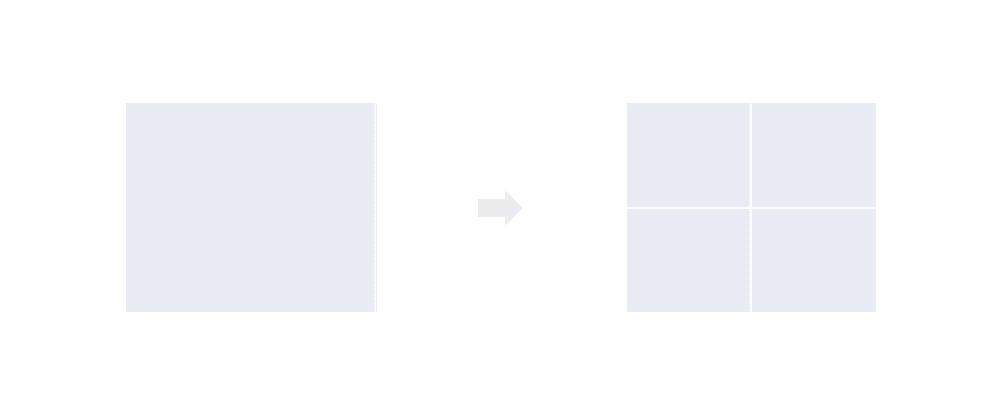

到了iPhone 4开始，苹果引入了Retina屏幕。在一定物理单位内可以显示2倍的像素。iPhone 4的屏幕物理尺寸还是3.5寸，分辨率为640 × 960，提升了4倍。也就是说，原先的1 point可以容纳4个pixel。

所以到了iPhone 4，逻辑分辨率和物理分辨率的关系就成了：
1 pt = 2 px

解释一：
物理分辨率是硬件所支持的，逻辑分辨率是软件可以达到的。
物理分辨率：显示屏的最佳分辨率，即屏幕实际存在的像素行数乘以列数的数学表达方式，是显示屏固有的参数，不能调节，其含义是指显示屏最高可显示的像素数。
物理尺寸（物理分辨率）：是指屏幕的实际大小。大的屏幕同时必须要配备高分辨率，也就是在这个尺寸下可以显示多少个像素，显示的像素越多，可以表现的余地自然越大。

解释二：
如上图中 640x960、640x1136等这些都是物理尺寸或是物理分辨率。
而320x480、320x568等这些都是逻辑分辨率或是逻辑尺寸。

解释三：

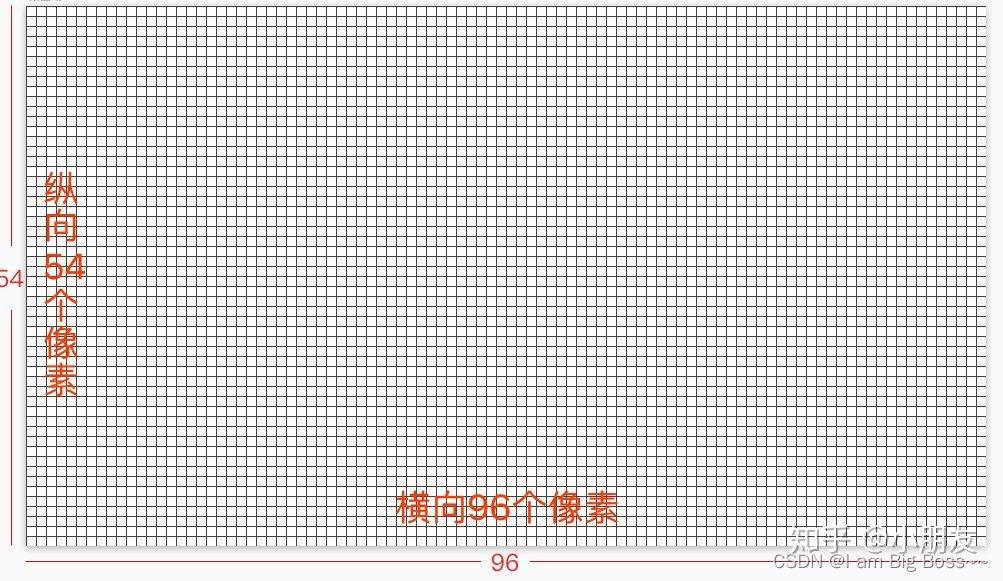

从另外的角度来说：分辨率就是屏幕上横、纵的总象素点数。分辨率是指屏幕上有多少个格子(像素 px),如大家经常会看到一些手机配置显示 320X480 640X960 750X1334 均表示当前屏幕横纵一共显示了多少个像素数量,如横向显示了 750 个格子(像素)、纵向显示了 1334 个格子(像素),那么就称当前屏幕分辨率为 750X1334.
如果我们设计的时候用单位px，可以说是物理分辨率尺寸。
如果我们设计的时候用单位pt，可以说是逻辑分辨率尺寸。

下面拿iphone 6 plus详细分析：
iphone6plus-物理尺寸分辨率

1、iPhone 6 Plus 的逻辑point分辨率用 360×640，也不是不可以，也即上面图表中的 iPhone 6+ (b)方案，那么 scale 用 @3x，最终像素分辨率 360×640@3x 正好是 1080×1920，完美1:1映射，无需缩放；但缺点就是：iPhone 6 Plus的逻辑pt分辨率 360×640 就会比 iPhone 6的 375×667 还低，这天理不容啊，一个Plus的大屏幕虽然很精细，但是可显示的实际内容比 iPhone 6 还少。完全不符合 Bigger than bigger 。

打个比方就是：相同字号的情况下，iPhone 6如果一行显示了25个字，而 iPhone 6 Plus 按这个逻辑pt方案，一行就会只能显示24 个字了。

2、那如果逻辑point分辨率用 540×960 呢，也即图表中的 iPhone 6+ © ， scale 沿用老的 @2x ，最终像素分辨率 540×960@2x 不正好是 1080×1920 吗，也是完美1:1映射，无需缩放，还不需要多余做 @3x 素材； 而且这个方案的优点也很明显： pt 面积是 iPhone 6 的两倍 (540×960 = 375x667x 2)，这样屏幕可显示的内容一下就增多了 ； 但这个方案的缺点就更明显了: 所有 iOS UI 元素尺寸在屏幕上的实际物理面积一下子就变小了，比如标签栏或导航栏按钮的物理高度只有原来的 81.5% ，

点击面积就只有iPhone 6的 0.815*0.815=66.4%，用户点击就困难了，总不至于苹果考虑触摸手指操作，为 <= iPhone 6 做一套设计规范，为 iPhone 6 Plus 再另外做一套设计规范

分辨率如下图

6. scale factor（缩放因子）
因为逻辑分辨率和物理分辨率存在着一定的比例关系，这种比例的关系称为缩放因子。其对应关系为：
1 pt = scale * px

早期的iPhone3GS的屏幕屏幕分辨率是320 * 480,iOS绘制图形（CGPoint/CGSize/CGRect）均已point为单位。
1 point = 1 pixel

后来在iPhone4中，同样大小（3.5inch）的屏幕采用Retina(视网膜)屏幕显示技术，横、纵向方向像素密度都被放大到2倍，像素分辨率提高到（320 * 2） * （480 * 2） = 640 * 960,屏幕分辨率提高到iPhone3GS的4倍。iPhone6Plus中横、纵向方向像素密度都被放大到3倍，屏幕分辨率提高到iPhone3GS的9倍。

scale= 单位长度内的数量比(pixel/point)
