增强现实：MATLAB在3D数学建模的关键作用

小魏冬琅

已于 2024-06-15 12:15:46 修改

阅读量3.2k

点赞数 85

分类专栏： matlab 文章标签：数学建模 matlab

于 2024-03-22 09:01:45 首次发布

本文链接：https://blog.csdn.net/weidl001/article/details/136927827

版权

matlab 专栏收录该内容

20 篇文章 2 订阅

订阅专栏

MATLAB在3D数学建模领域的影响概括：

对3D建模未来发展的看法：

附：简易模型

附：模型代码

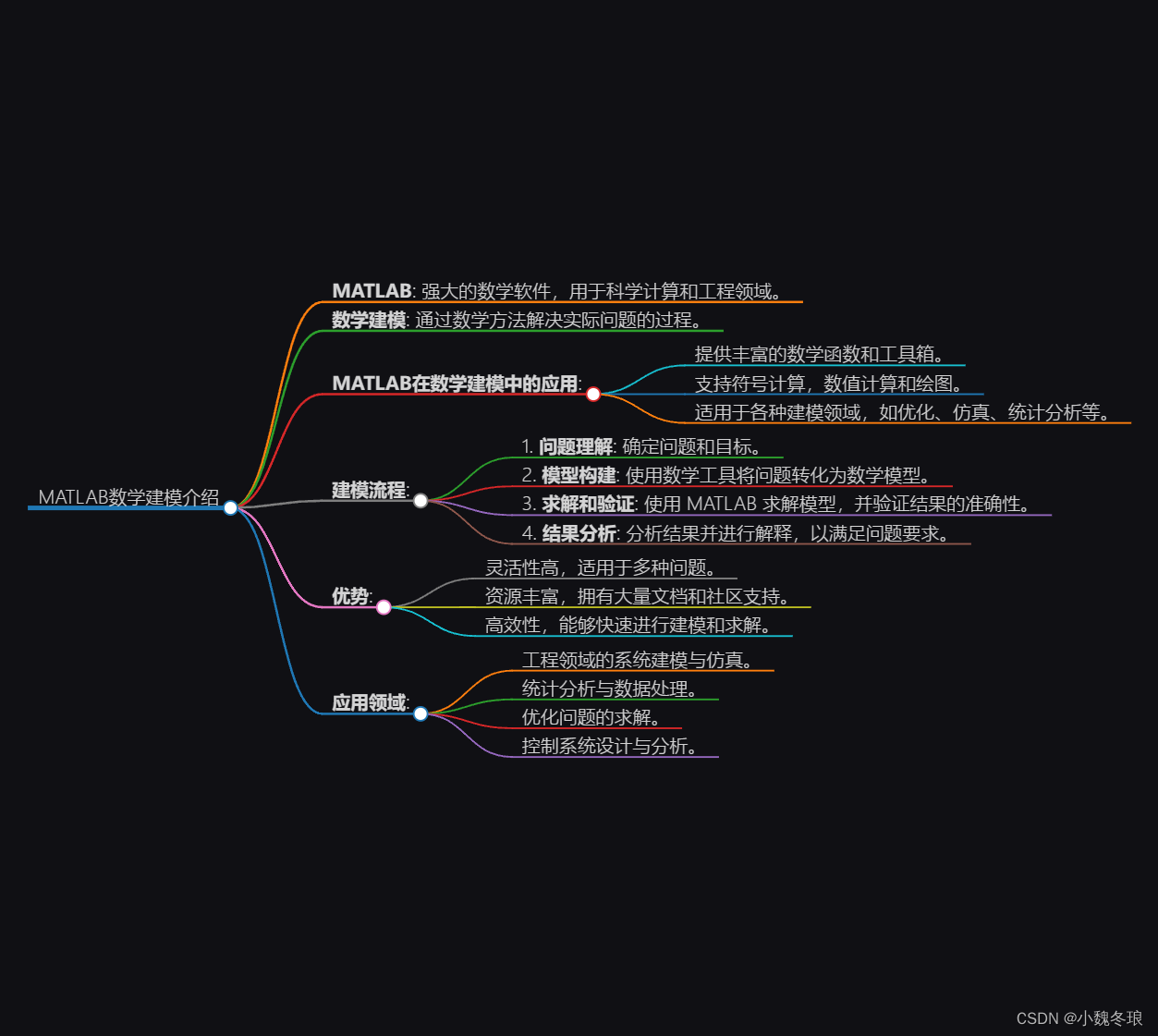

引言

主题	内容
引言	MATLAB简介、数学建模的重要性、3D数学建模在科学和工程中的应用范围
MATLAB基础	MATLAB环境介绍、工具箱概览、MATLAB的编程特色
数学建模的基本概念	数学模型的定义与类型、3D模型的特点与要素、3D建模在工程和科学研究中的作用
MATLAB中的3D建模步骤	数据采集与准备、3D几何形状的创建、数学算法应用、3D模型的可视化与渲染
实例分析	创建基本的3D几何模型、高级应用——流体动力学模拟
3D建模的技巧和最佳实践	建模策略、代码示例、常见问题与解决方案
结论	MATLAB在3D数学建模领域的影响概括、对3D建模未来发展的看法、代码示例

MATLAB简介：

MathWorks公司开发的MATLAB（矩阵实验室）是一个高性能的数值计算环境和第四代编程语言。它专门设计用于工程师和科学家进行算法开发、数据可视化、数据分析以及数值计算。MATLAB集成了一个编程环境，支持矩阵运算、绘图功能以及各类数学功能库。凭借其易于学习和使用的编程语言，MATLAB成为了研究人员、教育界和工业界人士广泛使用的工具。

数学建模的重要性：

数学建模是研究和解决现实世界复杂问题的关键方法。借助数学模型，研究者可以通过理论框架对系统进行抽象化描述，从而预测系统行为、评估不同情景下的结果并优化决策策略。在环境科学、金融、工程设计以及生物医学等领域，数学模型已成为不可或缺的工具。

3D数学建模在科学和工程中的应用范围：

3D数学建模在现代工程学和科学研究中起着核心作用。它涉及到从航空航天工程中的飞行器设计，到生物学中的蛋白质结构预测，再到娱乐产业中的计算机游戏和电影的视觉效果制作。通过MATLAB，工程师能够创建精确的3D模型来模拟物理现象、测试不同设计方案的有效性以及进行新产品的快速原型开发。

MATLAB基础

MATLAB环境介绍：

MATLAB环境由多个部分构成，其中主要包括：

命令窗口（Command Window）：用户可以在此输入命令并立即看到结果。
编辑器（Editor）：允许用户创建、修改和运行称为M文件的脚本和函数。
工作区（Workspace）：显示当前会话中所有变量的工作环境。

路径（Path）：MATLAB函数和文件的搜索路径，这些文件包括用户定义的脚本和第三方工具箱。

环境组件	功能描述	示例
命令窗口（Command Window）	用户可以直接输入命令并看到结果	`>> A = 1:5;`
编辑器（Editor）	创建、修改和运行M文件	打开编辑器，编写脚本并运行
工作区（Workspace）	存放并显示当前会话中的所有变量	在命令窗口创建变量后，在工作区查看
路径（Path）	MATLAB搜索函数和文件的目录	`>> addpath('D:\my_projects');`
工具箱（Toolboxes）	专门的应用域工具	添加相关领域的工具箱

% 示例：设置MATLAB工作空间目录
cd 'D:\my_projects\3d_modelling';

工具箱（Toolboxes）概览：

MATLAB提供了多个专门的工具箱，每个工具箱都针对特定的应用域提供函数和应用程序。例如：

Simulink：是一个用于模拟和基于模型设计的图形环境。
Optimization Toolbox：提供函数用于线性、非线性、整数和二次规划。

Statistics and Machine Learning Toolbox：提供用于统计分析和机器学习的工具。

工具箱名称	功能描述	示例用途
Simulink	图形化模拟环境	设计和仿真系统模型
Optimization Toolbox	优化算法函数	解决最优化问题
Statistics and Machine Learning Toolbox	统计分析和机器学习工具	数据分析和模型训练

% 示例：利用Optimization Toolbox求解优化问题
x = optimvar('x');
prob = optimproblem('Objective',x^2);
sol = solve(prob);

MATLAB的编程特色：

数组处理：MATLAB被设计为面向矩阵和数组编程，无需循环即可对数据集进行操作。
函数：用户可以创建自己的函数以组织代码复用。

脚本：脚本文件包含多个MATLAB语句，可用于批量处理和自动化任务。

特性	描述	示例
数组处理	矩阵和数组编程的直观性	`>> C = B.*A;`
函数	代码复用的自定义功能模块	创建自定义函数`function y = square(x) y = x^2; end`
脚本	批量处理的集合命令	编写和运行批量操作脚本文件

% 示例：创建一个简单的数组并计算其平方
A = [1 2 3; 4 5 6; 7 8 9];
B = A.^2;

数学建模的基本概念

数学模型的定义与类型：

数学模型是对现实生活中对象或过程的数学描述和模拟。它是利用数学语言和方法来抽象和表达客观事物及其规律的工具。数学模型可分为确定性模型和随机模型两大类。确定性模型在给定输入的情况下可预测一个确定的输出，而随机模型则考虑随机变量和随机事件的影响。

3D模型的特点与要素：

3D模型在三维空间中定义了对象的形状、大小和位置。这些模型通常由顶点、边和面的集合构成，可能还会包含贴图、材质和动态属性等。3D模型能够更加真实地反映物体在三维空间中的几何特性。

3D建模在工程和科学研究中的作用：

3D建模在工程和科学研究中发挥着重要作用。例如，在MATLAB中，我们可以使用Simulink建立3D仿真模型，模拟结构的力学特性、流体动力学过程或生物系统的动态行为。这些3D模型不仅有助于分析建筑结构的稳固性，还可以预测新药在人体内的活动路径等。总之，3D建模扩展了我们在空间维度上的理解，为虚拟实验和创新提供了可能性。

概念/元素	描述	分类/要素	应用实例
数学模型	对真实世界对象或过程的数学描述和模拟	- 确定性模型 - 随机模型	- 预测和控制工程系统 - 金融市场分析
3D模型特点	在三维空间中的几何体现	- 顶点(vertices) - 边(edges) - 面(faces) - 贴图(textures) - 材质(materials)	- 计算机图形设计 - 虚拟现实
3D建模作用	定义物体的三维特性，用于分析和模拟	- 在MATLAB中使用Simulink等	- 结构力学分析 - 流体动力学模拟 - 生物医学研究

MATLAB中的3D建模步骤

采集与准备：

% 示例：从文件中加载数据
data = load('model_data.mat');

3D几何形状的创建：

% 示例：绘制一个3D球体
[X,Y,Z] = sphere;
surf(X,Y,Z);

数学算法应用：

% 示例：在3D空间中计算向量字段的散度
[X,Y,Z] = meshgrid(-2:.2:2, -2:.2:2, -2:.2:2);
U = X.*Y.*Z;
V = Y.*Z.*X;
W = Z.*X.*Y;
divergence = divergence(X,Y,Z,U,V,W);

3D模型的可视化与渲染：

% 示例：渲染3D模型
p = patch(isosurface(X,Y,Z,V, -3));
isonormals(X,Y,Z,V,p)
p.FaceColor = 'red';
p.EdgeColor = 'none';
daspect([1 1 1])
view(3);
axis tight
camlight
lighting gouraud

数学模型的定义与类型：

数学模型是通过数学的方法和语言构建的现实世界现象、过程或系统的抽象表征。它们分为确定性模型，在这种模型中，不确定性通常被忽略，假定系统的行为可以通过一组明确的关系精确描绘；与之对比的是随机模型，它包含随机变量，用以处理结果不完全确定的系统。选择模型类型依赖于问题的性质和可用数据。

% 示例：构建一个确定性线性回归模型
x = [1:10]';
y = 2*x + 1 + randn(10,1); % 添加随机噪声
b = regress(y, [ones(size(x)), x]);
scatter(x, y);
hold on;
plot(x, b(1) + b(2)*x, 'r');

3D模型的特点与要素：

在3D模型中，要素包括顶点(vertices)、边(edges)、面(faces)以及在更复杂的模型中可能包括贴图(textures)和材质(materials)。3D模型不仅能够表达物体的形态，还可以反映光照、阴影、纹理等视觉效果。

% 示例：定义一个立方体的顶点和面
vertices = [1 1 1; 1 -1 1; -1 -1 1; -1 1 1; ...
            1 1 -1; 1 -1 -1; -1 -1 -1; -1 1 -1];
faces = [1 2 3 4; 5 6 7 8; 1 2 6 5; ...
         2 3 7 6; 3 4 8 7; 4 1 5 8];
patch('Vertices', vertices, 'Faces', faces, ...
      'FaceVertexCData',hsv(6),'FaceColor','flat');

3D建模在工程和科学研究中的作用：

3D建模已成为现代工程和科学领域不可或缺的工具，关键用途包括真实世界复杂系统的模拟、新材料的设计、生物医学影像以及工业设计。在航空航天领域，3D建模对于飞行器设计和模拟气流至关重要。在医学领域，3D打印的器官模型能够帮助医生更好地准备手术。

步骤	描述	代码示例	备注
采集与准备	从文件加载数据	`% data = load('model_data.mat');`	从`.mat`文件中获取模型所需数据
3D几何形状创建	绘制3D形状	`% [X,Y,Z] = sphere; surf(X,Y,Z);`	使用内建函数创建并展示3D形状
数学算法应用	在3D空间进行数学计算	`% divergence = divergence(X,Y,Z,U,V,W);`	算法用于分析和处理3D数据
3D模型可视化与渲染	渲染并展示3D模型	`% p = patch(isosurface(X,Y,Z,V, -3));`	通过可视化技术展示3D模型的详细结构
数学模型定义	定义数学结构来表示问题	`% b = regress(y, [ones(size(x)), x]);`	根据问题的需求选择确定性模型或随机模型
3D模型特点与要素	描述3D模型的基本组成部分	`% patch('Vertices', vertices, 'Faces', faces);`	确定3D模型的顶点、边、面等组成
3D建模的实用性	应用3D建模于实际工程和科研	不适用代码示例	描述3D建模在不同领域的使用及其好处

MATLAB中的3D建模步骤

数据采集与准备：

在MATLAB中，数据采集可以来自于实验数据、公共数据集或者数值模拟。数据需要经过清洗、格式化和归一化等预处理步骤以适配建模需要。

% 示例：从CSV文件中导入数据并进行预处理
data = readtable('data.csv');
data = rmmissing(data); % 移除缺失值
data.Normalized = (data.Value - mean(data.Value)) / std(data.Value);

3D几何形状的创建：

MATLAB提供了多种内置函数和工具箱来创建和编辑3D模型。通过这些函数，用户可以创建简单的几何形状，也可以构建复杂的物理实体。

% 示例：使用MATLAB内置的cylinder函数绘制一个圆柱体
theta = linspace(0, 2*pi, 50);
radius = 1;
height = 3;
[x, y, z] = cylinder(radius);
h = surf(x, y, z*height);

数学算法应用：

MATLAB强大的数学计算能力允许用户实现各种定制的数学算法，从而进行精确的模型分析。这可能涉及优化问题，在多个变量中寻找最佳解，或者时间序列分析，预测模型随时间的演化。

% 示例：使用fmincon求解非线性优化问题
fun = @(x) (x(1) - 1)^2 + (x(2) - 2)^2;
A = [];
b = [];
Aeq = [];
beq = [];
lb = [0,0];
ub = [inf,inf];
x0 = [2,2];
x = fmincon(fun,x0,A,b,Aeq,beq,lb,ub);

3D模型的可视化与渲染：

MATLAB提供了多种可视化工具来绘制和渲染3D模型。对于一个模型来说，可视化不仅重要于展示产品外观，也对于分析和理解模型的结构、函数和性能至关重要。

% 示例：使用patch函数和light函数增强3D模型渲染效果
patch('Faces',faces, 'Vertices',vertices, ...
    'FaceColor','blue', ...
    'EdgeColor','none', ...
    'FaceLighting','gouraud', ...
    'AmbientStrength', 0.15);

light('Position',[-1 0 0],'Style','infinite');
light('Position',[1 0 0],'Style','infinite');
xlabel('x'); ylabel('y'); zlabel('z');

步骤	操作描述	MATLAB函数/工具	示例代码
数据采集与准备	从多种来源采集数据并进行预处理	`readtable`, `rmmissing`, 数据归一化	`data = readtable('data.csv');` `data = rmmissing(data);` `data.Normalized = (data.Value - mean(data.Value)) / std(data.Value);`
3D几何形状创建	利用内置函数或工具箱创建几何形状	`cylinder`, `surf` 等	`theta = linspace(0, 2pi, 50);` `radius = 1;` `height = 3;` `[x, y, z] = cylinder(radius);` `h = surf(x, y, zheight);`
数学算法应用	实现定制的数学方法以分析和优化模型	`fmincon`, 自定义函数	`fun = @(x) (x(1) - 1)^2 + (x(2) - 2)^2;` `x = fmincon(fun,x0,A,b,Aeq,beq,lb,ub);`
3D模型的可视化与渲染	绘制和渲染模型，分析结构和性能	可视化工具（如 `patch`, `surf`）

实例分析

示例1：创建基本的3D几何模型

步骤细节：
要创建一个基本的3D几何模型，比如一个立方体，首先需要定义其顶点和面。接下来使用MATLAB的绘图命令来创建和显示模型。

代码演示：

% 定义立方体的顶点
vertices = [-1 -1 -1; 1 -1 -1; 1 1 -1; -1 1 -1; ...
            -1 -1 1; 1 -1 1; 1 1 1; -1 1 1];
% 定义立方体的面
faces = [1 2 3 4; 2 6 7 3; 4 3 7 8; 1 5 8 4; 1 2 6 5; 5 6 7 8];

% 创建立方体模型并进行绘制
cube = patch('Vertices', vertices, 'Faces', faces, 'FaceColor', 'b');
xlabel('X'), ylabel('Y'), zlabel('Z')
axis equal
view(3)

结果解读：
以上MATLAB代码展现了如何创建一个标准的立方体模型。我们首先定义了立方体八个顶点的坐标，然后指定了每个面包含的顶点。使用patch函数将这些顶点和面结合，并指定了面的颜色。

示例2：高级应用——流体动力学模拟

背景介绍：
流体动力学模拟是一个高级应用，可用于模拟气体或液体流动。在航空工程中，此类仿真能帮助工程师理解和预测飞机周围的气流情况。

模型建立：
创建一个简单的流场，并使用MATLAB模拟涡流的生成过程。

代码演示：

% 定义空间网格
[x, y, z] = meshgrid(-5:0.25:5, -5:0.25:5, -2:0.25:2);
% 定义流体速度
u = -1 - x.^2 + y;
v = 1 + x - y.^2;
w = x.^2 + y.^2;
% 创建流体动力学模型
cone = coneplot(x, y, z, u, v, w, x, y, z);
set(cone, 'Color', 'r', 'LineWidth', 1.5)
xlabel('X'), ylabel('Y'), zlabel('Z')
axis tight
grid on
view(30,30)

分析与讨论：
上述代码中，我们建立了一个三维网格表示的空间，并在每个网格点定义了流体的速度向量。coneplot函数用于绘制3D矢量场中的流线，帮助我们可视化流体的动态。通过观察不同点的速度向量，我们可以分析流体如何在空间中流动。

3D建模的技巧和最佳实践

建模策略：

在进行3D建模时，理解建模流程以及各个工具的功能至关重要。重要的建模策略包括适当的简化模型、对大型问题进行分解、运用参数化设计以及进行模型验证。

代码示例：

% 示例代码：使用MATLAB函数创建参数化设计的示例

% 定义圆柱半径和高度为参数变量
radius = 5;
height = 10;

% 基于参数创建圆柱
[X, Y, Z] = cylinder(radius);
h = surf(X, Y, Z*height, 'FaceAlpha', 0.5); % 设置透明度为半透明

% 美化和标注图形
shading interp % 平滑着色
xlabel('X'), ylabel('Y'), zlabel('Z')
title('Parametrically Designed Cylinder')

常见问题与解决方案：

3D建模过程中可能遇到的问题包括但不限于精度问题、计算资源限制和模型复杂度管理。解决这些问题需要仔细审查模型、运用优化技术和进行算法调整。

代码示例：

% 示例代码：使用MATLAB优化内存使用

% 定义一个大型矩阵，使用稀疏矩阵格式存储以节省内存
largeMatrix = speye(10000);

% 执行需要优化内存使用的运算
result = largeMatrix * rand(10000, 1);

% 显示结果并清理内存
disp('Completed the operation with optimized memory usage.');
clear largeMatrix result; % 清除变量释放内

结论

MATLAB在3D数学建模领域的影响概括：

MATLAB已经成为3D数学建模领域的一款领先工具，提供了强大的内置函数和广泛的工具箱来支持从简单到复杂的建模需求。它的影响力可以通过其广泛的用户基础、对教育和工业界的贡献以及多学科交叉应用的推广来体现。MATLAB不仅加速了模型的设计和分析，还使得复杂的数学操作变得更加直观和易于理解，这促进了科研创新和教育发展。

对3D建模未来发展的看法：

随着计算技术的持续进步和数据处理能力的增强，3D数学建模在未来科技和研究中的应用将会更加广泛。特别是在人工智能、机器学习和大数据分析与3D建模的结合，将推动新一代模型的产生，这些模型不但能更加精确预测现实世界现象，还能在设计中带来创新。以MATLAB为工具，在未来甚至可以实现实时的、交互式的3D建模，为用户提供前所未有的灵活性和深度。

代码示例：

% 示例代码：分析未来科技趋势下的MATLAB用于3D建模的潜力

% 假设对新型材料进行3D建模
% 使用MATLAB预测材料性能

% 定义材料属性参数
material_density = 2400; % 千克每立方米
material_elastic_modulus = 25e9; % 帕斯卡

% 使用MATLAB的Optimization Toolbox 预测最优结构形状
optimization_func = @(design_variables)matlab_simulation(design_variables, material_density, material_elastic_modulus);

% 初始设计变量
initial_design_variables = [10, 10, 10];
% 运行优化
optimal_design = fminsearch(optimization_func, initial_design_variables);

% 显示优化后的设计参数
disp('Optimized structure dimensions are: ');
disp(optimal_design);

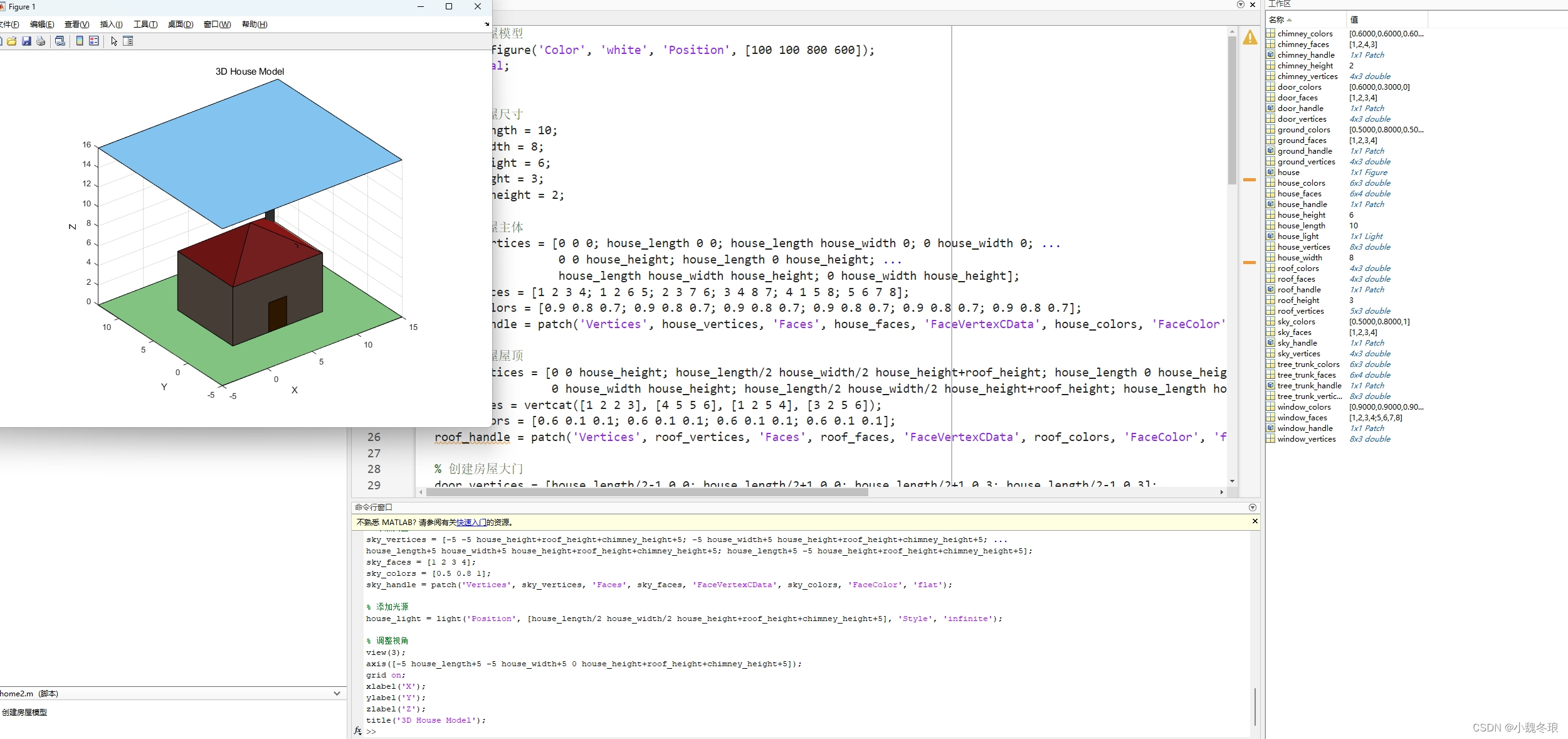

附：简易模型

附：模型代码

% 创建房屋模型
house = figure('Color', 'white', 'Position', [100 100 800 600]);
axis equal;
hold on;

% 定义房屋尺寸
house_length = 10;
house_width = 8;
house_height = 6;
roof_height = 3;
chimney_height = 2;

% 创建房屋主体
house_vertices = [0 0 0; house_length 0 0; house_length house_width 0; 0 house_width 0; ...
                  0 0 house_height; house_length 0 house_height; ...
                  house_length house_width house_height; 0 house_width house_height];
house_faces = [1 2 3 4; 1 2 6 5; 2 3 7 6; 3 4 8 7; 4 1 5 8; 5 6 7 8];
house_colors = [0.9 0.8 0.7; 0.9 0.8 0.7; 0.9 0.8 0.7; 0.9 0.8 0.7; 0.9 0.8 0.7; 0.9 0.8 0.7];
house_handle = patch('Vertices', house_vertices, 'Faces', house_faces, 'FaceVertexCData', house_colors, 'FaceColor', 'flat');

% 创建房屋屋顶
roof_vertices = [0 0 house_height; house_length/2 house_width/2 house_height+roof_height; house_length 0 house_height; ...
                 0 house_width house_height; house_length/2 house_width/2 house_height+roof_height; house_length house_width house_height];
roof_faces = vertcat([1 2 2 3], [4 5 5 6], [1 2 5 4], [3 2 5 6]);
roof_colors = [0.6 0.1 0.1; 0.6 0.1 0.1; 0.6 0.1 0.1; 0.6 0.1 0.1];
roof_handle = patch('Vertices', roof_vertices, 'Faces', roof_faces, 'FaceVertexCData', roof_colors, 'FaceColor', 'flat');

% 创建房屋大门
door_vertices = [house_length/2-1 0 0; house_length/2+1 0 0; house_length/2+1 0 3; house_length/2-1 0 3];
door_faces = [1 2 3 4];
door_colors = [0.6 0.3 0];
door_handle = patch('Vertices', door_vertices, 'Faces', door_faces, 'FaceVertexCData', door_colors, 'FaceColor', 'flat');

% 创建房屋屋顶
roof_vertices = [0 0 house_height; house_length/2 house_width/2 house_height+roof_height; house_length 0 house_height; ...
                 0 house_width house_height; house_length house_width house_height];
roof_faces = [1 2 3; 1 2 4; 3 2 5; 4 2 5];  % 修改面的索引
roof_colors = [0.6 0.1 0.1;
               0.6 0.1 0.1;
               0.6 0.1 0.1;
               0.6 0.1 0.1];  % 4个面的颜色
roof_handle = patch('Vertices', roof_vertices, 'Faces', roof_faces, 'FaceVertexCData', roof_colors, 'FaceColor', 'flat');
roof_handle = patch('Vertices', roof_vertices, 'Faces', roof_faces, 'FaceVertexCData', roof_colors, 'FaceColor', 'flat');
% 创建房屋烟囱
chimney_vertices = [house_length-1 house_width-1 house_height; house_length-1 house_width-1 house_height+chimney_height; ...
                    house_length house_width-1 house_height; house_length house_width-1 house_height+chimney_height];
chimney_faces = [1 2 4 3];
chimney_colors = [0.6 0.6 0.6];  % 单个颜色匹配一个面
chimney_handle = patch('Vertices', chimney_vertices, 'Faces', chimney_faces, 'FaceVertexCData', chimney_colors, 'FaceColor', 'flat');

% 添加地面
ground_vertices = [-5 -5 0; -5 house_width+5 0; house_length+5 house_width+5 0; house_length+5 -5 0];
ground_faces = [1 2 3 4];
ground_colors = [0.5 0.8 0.5];
ground_handle = patch('Vertices', ground_vertices, 'Faces', ground_faces, 'FaceVertexCData', ground_colors, 'FaceColor', 'flat');

% 添加天空
sky_vertices = [-5 -5 house_height+roof_height+chimney_height+5; -5 house_width+5 house_height+roof_height+chimney_height+5; ...
house_length+5 house_width+5 house_height+roof_height+chimney_height+5; house_length+5 -5 house_height+roof_height+chimney_height+5];
sky_faces = [1 2 3 4];
sky_colors = [0.5 0.8 1];
sky_handle = patch('Vertices', sky_vertices, 'Faces', sky_faces, 'FaceVertexCData', sky_colors, 'FaceColor', 'flat');

% 添加光源
house_light = light('Position', [house_length/2 house_width/2 house_height+roof_height+chimney_height+5], 'Style', 'infinite');

% 调整视角
view(3);
axis([-5 house_length+5 -5 house_width+5 0 house_height+roof_height+chimney_height+5]);
grid on;
xlabel('X');
ylabel('Y');
zlabel('Z');
title('3D House Model');
