简介：OSPF是一种内部网关协议，用于单一自治系统内交换路由信息，采用链路状态算法，具有快速收敛能力。本资料详细介绍了OSPF的基本概念、配置方法和网络设计要点。内容包括区域划分、路由器ID、邻居关系、LSA广播、SPF算法、不同网络类型的配置和OSPF的高级特性，以及如何优化OSPF网络设计。同时，提供了"OSPF路由配置.topo"文件，帮助分析网络布局和优化路由策略。 OSPF路由配置.zip

1. OSPF基本概念介绍

OSPF（开放最短路径优先）是一种使用链路状态路由算法的内部网关协议（IGP），它被广泛应用于大型网络环境中。OSPF的主要特点之一是它支持可变长度子网掩码（VLSM）和无类域间路由（CIDR）。

1.1 OSPF协议原理

OSPF协议工作在IP协议的上层，即传输层之上。它的基本操作是每个路由器都会维护一个链接状态数据库（LSDB），该数据库包含了网络中所有路由器的接口信息。通过这个数据库，路由器可以计算出到达任意节点的最短路径。

1.2 OSPF的优势

OSPF协议相较于其他IGP协议（如RIP或EIGRP）具有以下优势：

收敛速度快，适合大型网络。
支持多路径负载均衡。
支持无类路由选择，能够高效利用IP地址空间。
由于使用了多播发送链路状态信息，因此对网络带宽的消耗较小。
实现了区域划分，能够有效控制路由信息的传播范围，优化了大型网络中的路由选择效率。

2. OSPF配置步骤

2.1 环境准备与接口配置

2.1.1 准备工作和必要的网络环境

在网络设备上配置OSPF协议之前，必须确保网络环境已经满足了OSPF的运行条件。以下是准备阶段需要完成的几个关键步骤：

确认硬件兼容性 ：确保所使用的路由器或交换机支持OSPF协议。
检查IOS版本 ：检查设备的操作系统版本是否支持OSPF协议。
基本网络连通性 ：建立基本的网络连通性，确保路由器或交换机之间可以互通。
网络规划 ：了解网络的拓扑结构，确定网络划分为哪些OSPF区域。

2.1.2 接口IP地址配置与激活

在进行OSPF的接口配置前，首先需要在每个参与OSPF的接口上配置IP地址。以下是接口配置的具体步骤：

Router(config)# interface GigabitEthernet0/0
Router(config-if)# ip address ***.***.*.***.***.***.*
Router(config-if)# no shutdown

解释： - interface GigabitEthernet0/0 ：进入需要配置的接口。 - ip address ***.***.*.***.***.***.* ：为接口配置IP地址和子网掩码。 - no shutdown ：激活接口。

在完成上述步骤之后，网络管理员可以使用 show ip interface brief 命令来查看接口的状态，确认IP地址已正确配置并激活。

2.2 OSPF区域配置与验证

2.2.1 OSPF区域的概念和分类

OSPF协议将自治系统划分为不同的区域（Area），通过区域的概念可以有效减少路由信息的传播，提高网络的可扩展性和稳定性。OSPF区域主要有以下几种类型：

区域0（区域0或主干区域） ：是所有非主干区域必须直接连接的中心区域，负责区域间路由信息的传播。
标准区域 ：是普通的OSPF区域，可以包含各种类型的网络和路由器。
存根区域（Stub Area） ：不允许在该区域的ABR（区域边界路由器）上进行外部路由的传播，减少了路由信息的传播，降低了链路状态数据库的大小。
完全存根区域（Totally Stub Area） ：不接受任何外部路由信息，也不接受区域间的汇总路由信息。

2.2.2 配置步骤详解及配置验证

配置OSPF区域的步骤通常包括以下几点：

进入全局配置模式。
启用OSPF进程，并为该进程分配一个进程ID。
将接口分配到相应的区域。

Router(config)# router ospf 1
Router(config-router)# network ***.***.*.***.0.0.255 area 0

解释： - router ospf 1 ：启用OSPF进程，并分配进程ID为1。 - network ***.***.*.***.0.0.255 area 0 ：将 . . . 网络划归到区域0。

为了验证OSPF区域配置是否正确，可以使用以下命令：

Router# show ip ospf interface

该命令会显示当前所有OSPF接口的状态信息，包括所属区域、邻居状态、接口成本等，从而帮助管理员验证OSPF区域配置。

2.3 路由汇总与认证设置

2.3.1 路由汇总的作用和配置方法

路由汇总（Route Summarization）是指将多个具体的路由条目合并成一个汇总路由条目的过程。这样做的好处是：

减少了路由表的大小，减轻路由器的处理负担。
提高了路由器的转发效率。
改善了路由更新的信息量，降低了网络带宽的占用。

配置路由汇总通常涉及以下步骤：

确定汇总路由的地址范围。
在ABR上配置汇总路由。

Router(config)# router ospf 1
Router(config-router)# area 1 range ***.***.*.***.***.***.*

解释： - area 1 range ***.***.*.***.***.***.* ：在区域1上配置了 . . . /24的路由汇总。

2.3.2 OSPF认证机制及配置细节

为了确保OSPF协议的安全性，可以在OSPF中配置认证机制。OSPF支持简单密码和MD5认证两种方式。配置OSPF认证的步骤如下：

选择认证方式（简单密码或MD5）。
为相应的接口配置认证信息。

配置简单密码认证的示例如下：

Router(config)# interface GigabitEthernet0/0
Router(config-if)# ip ospf authentication-key mypassword
Router(config-if)# ip ospf network point-to-point

解释： - ip ospf authentication-key mypassword ：为该接口配置OSPF的简单密码认证。 - ip ospf network point-to-point ：指定网络类型为点对点。

配置MD5认证的示例如下：

Router(config)# interface GigabitEthernet0/0
Router(config-if)# ip ospf message-digest-key 1 md5 mymd5password

解释： - ip ospf message-digest-key 1 md5 mymd5password ：为该接口配置MD5认证，并指定密钥ID为1。

通过这样的配置，可以有效增强OSPF协议运行的安全性，保护网络不受恶意攻击。

3. OSPF网络类型详解

在本章节中，我们将深入探讨OSPF协议支持的不同类型的网络，并且分析每种网络的特点和适用场景。OSPF协议定义了多种网络类型，以适应不同的网络拓扑和规模。理解这些网络类型对设计稳定且高效的网络架构至关重要。

3.1 点到点和广播网络

3.1.1 各网络类型的特点和区别

在OSPF协议中，点到点（Point-to-Point, P2P）和广播（Broadcast）是最基本的网络类型。点到点网络指的是两个设备之间直接连接的链路，这种链路不需要复杂的发现和选举过程，因为链路上的路由器数量通常为2。广播网络则是在共享媒介上，多个路由器可以相互广播信息，如以太网段。在广播网络中，路由器会选举一个指定路由器（Designated Router, DR）和一个备份指定路由器（Backup Designated Router, BDR），以减少网络上不必要的LSA（Link-State Advertisement）泛洪。

3.1.2 针对不同网络类型的配置策略

在点到点网络类型下，OSPF通常会默认选择Hello和Dead intervals为10秒和40秒，因为这样的设置适合点到点链路的低延迟特性。而广播网络的默认Hello和Dead intervals通常是30秒和120秒，以适应网络延迟相对较高的情况。在配置策略上，点到点网络不需要进行DR/BDR的选举，因为只有两个路由器，而广播网络则需要选举DR/BDR来优化网络流量。

3.2 NBMA和点到多点网络

3.2.1 NBMA网络模式的选择与配置

非广播多路访问（Non-Broadcast Multi-Access, NBMA）网络是一种特殊类型的网络，其中多台路由器通过非广播媒介连接。NBMA网络可以是帧中继、ATM或者X.25等。在NBMA网络上，OSPF需要明确配置邻居关系，因为其不具备广播或多播能力。NBMA网络的配置较为复杂，因为需要手动指定邻居，同时也支持选举DR/BDR来优化路由信息的传播。

3.2.2 点到多点网络的配置与优化

点到多点（Point-to-Multipoint, P2MP）网络是广播网络的扩展，可以看作是在一个共享媒介上连接多个点到点链路。在P2MP网络中，OSPF不进行DR/BDR选举，路由器间形成的是虚拟的点到点连接。这种网络类型的配置相对简单，因为无需指定邻居关系，也不会产生复杂的DR/BDR竞争。P2MP适用于网络中节点较多、成本较低的场景。

. . . P2MP网络的配置示例

router ospf 1
 network ***.***.*.***.0.0.255 area 0
 network ***.***.*.***.0.0.255 area 0
 network ***.***.*.***.0.0.255 area 0

以上配置将会为 . . . 、 . . . 和 . . . 这三个网络启用OSPF，并且默认它们是点到多点的网络类型。

. . . 配置分析

在点到多点的网络配置中，我们没有指定邻居路由器，而是将多个网络声明为OSPF的一部分。这是因为在P2MP网络中，每个路由器都会单独地与每个邻居建立逻辑上的点到点连接。这样的配置方式简化了邻居关系的管理，特别是在拓扑结构复杂的环境中。

. . . 配置优化

在点到多点网络中，可以通过OSPF的 ip ospf network point-to-multipoint 命令来优化配置。此命令使得路由器在多点连接中自动检测邻居，而无需手动指定。这种自动检测机制进一步简化了配置过程，同时保持了网络的灵活性和扩展性。

4. OSPF高级特性

4.1 多区域与路由汇总

4.1.1 多区域配置的优势与实例

在OSPF协议中，多区域配置是提高网络扩展性和管理效率的重要手段。当网络规模扩大到一定程度时，单区域设计会导致LSA（链路状态广告）的泛滥，增加路由器的CPU和内存压力。通过将网络划分为多个区域，可以有效减少LSA的数量，降低路由器处理负担。

实现多区域配置的优势包括：

减少LSA的数量 ：区域间的LSA只在区域边界路由器上进行交换，而不是在整个自治系统中泛洪。
优化路由计算 ：路由器只需要在其所在区域内部计算路由，减少了路由计算的复杂度。
改善网络稳定性和收敛时间 ：当网络拓扑发生变化时，区域内的路由器不需要重新计算区域外的路由，从而加快了收敛速度。

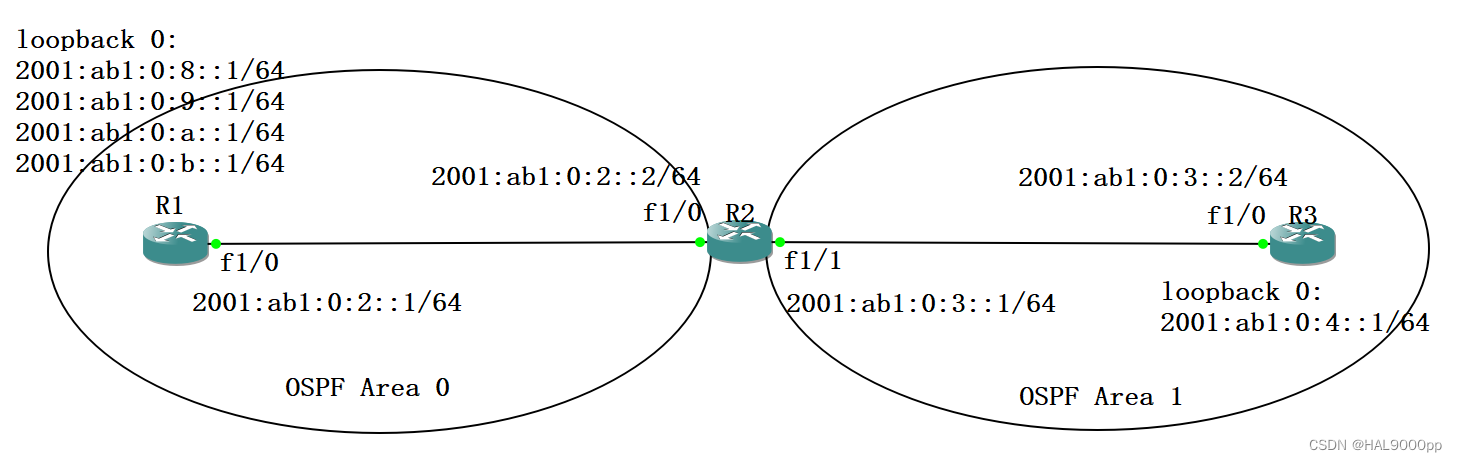

下面是一个多区域配置的实例：

假设有以下网络拓扑，包含三个区域Area0, Area1, 和 Area2。Area0是主干区域（Backbone Area），而Area1和Area2是普通区域（Non-backbone Area）。

     Area 1
     +------+
     | R1   |---------------+
     +--+---+                |
        |                     |
        |                     |
        |                     |
+-------+-------+     +------+------+
|                 |     |              |
|     Area 0      |     |    Area 2    |
|                 |     |              |
+-------+-------+     +------+------+
        |                     |
        |                     |
        |                     |
     +--+---+                |
     | R2   |---------------+
     +------+

R1和R2是区域边界路由器（ABR），它们同时属于Area0和Area1或Area2。ABR负责在不同区域间交换路由信息。在这种设计下，R1和R2会生成和分发区域间路由信息（Type 3 LSA），确保不同区域的路由器了解外部网络的可达性信息。

在配置多区域时，需要考虑如何选择区域边界和配置相应的ABR。我们将在本章节的后续部分深入探讨路由汇总的深入理解和实践。

4.1.2 路由汇总的深入理解和实践

路由汇总是指在OSPF中对多个路由条目进行归纳的过程，使其在传播时只使用一个汇总路由表示。这不仅减少了路由表的大小，还减少了路由更新的消息数量，从而提高了网络性能。

实践中，路由汇总可以在不同级别上进行：

在ABR上 ：ABR将多个区域内的路由汇总成一个路由通告给其他区域。
在ASBR上 ：AS边界路由器（ASBR）将多个外部路由汇总成一个通告给OSPF自治系统内部。

路由汇总的配置步骤通常如下：

确定汇总路由的目标网络。
在ABR或ASBR上配置汇总路由。
验证汇总路由的配置。

以下是一个路由汇总的配置示例：

假设R2作为ABR，需要将Area 2中到达网络 . . . /24、 . . . /24和 . . . /24的路由信息汇总为一条路由通告给Area 0。

在R2的配置中，我们可以使用以下命令来实现：

router ospf 1
 network ***.***.*.***.0.0.255 area 2
 network ***.***.*.***.0.0.255 area 2
 network ***.***.*.***.0.0.255 area 2
 area 2 range ***.***.*.***.***.***.*

在上述配置中， area 2 range 命令用于定义汇总路由。其中 ***.***.*.* 是汇总后的网络地址， ***.***.***.* 是子网掩码，表示汇总后的网络范围。

配置完成后，通过查看R1的路由表，我们可以看到如下汇总路由条目：

R1# show ip route ospf
***.***.*.*/24 is subnetted, 1 subnets
O IA ***.***.*.* [110/2] via **.*.*.*, 00:11:24, FastEthernet0/0

这里的 O IA 表示该路由是从其他区域（Inter-Area）学习到的。

通过合理的路由汇总，可以在保证网络连通性的同时，提高网络的可管理性和扩展性。接下来我们将探讨OSPF的虚链路与认证技术。

4.2 虚链路与认证技术

4.2.1 虚链路的原理及应用场景

在OSPF中，虚链路是一种特殊的配置，用于在两个区域之间建立逻辑连接，从而在物理连接不直接存在的情况下，允许流量通过OSPF区域间路由。虚链路通常用于以下两种场景：

备份路径 ：当主路径出现问题时，虚链路可以作为备份连接，保持网络的连通性。
不连续区域设计 ：在某些特殊设计中，可能需要将一个区域与主干区域相连接，而物理上又无法直接连接。这时可以使用虚链路作为逻辑上的连接手段。

虚链路通过在两个非相邻的区域边界路由器之间建立一个临时的逻辑链路来实现。其工作原理是：两个非直接相连的ABR之间互相交换路由信息，但这条路由信息是通过虚链路传播的。

以下是一个虚链路配置的示例：

假设Area1与Area0不直接相连，需要通过Area2进行连接。路由器R1和R2分别位于Area1和Area0，现在需要在它们之间建立虚链路。

配置虚链路的步骤如下：

在R1上配置指向Area0的虚链路。
在R2上配置指向Area1的虚链路，并将Area0作为传输区域。
验证虚链路状态。

router ospf 1
 area 1 virtual-link ***.***.***.*

在R2的配置中：

router ospf 1
 area 0 virtual-link ***.***.***.*

这里 ***.***.***.* 和 ***.***.***.* 是R1和R2的Router ID。

配置完成后，通过查看OSPF邻居状态，我们可以确认虚链路是否已建立：

R1# show ip ospf neighbor
Neighbor ID     Pri   State           Dead Time   Address         Interface
***.***.***.***8   FULL/  -        00:00:3***.*.**.*       FastEthernet0/1

确认邻居状态为FULL，则表示虚链路已成功建立。

4.2.2 OSPF的认证技术与配置要点

在OSPF中，认证是为了保障网络的安全性，确保只有授权的设备才能参与到OSPF的路由信息交换中。OSPF支持多种认证方式，包括简单的口令认证和更为安全的MD5认证。

认证技术主要在两个层面进行配置：

接口级别认证 ：在特定接口上配置认证，仅对连接在此接口上的OSPF邻居生效。
区域级别认证 ：在特定OSPF区域的所有接口上启用认证，适用于区域内的所有路由器。

以下是一个简单的口令认证配置示例：

router ospf 1
 network ***.***.*.***.0.0.255 area 0
 area 0 authentication

在这个例子中，我们对Area 0内的所有接口启用了OSPF认证。在接口级别配置时，命令是类似的，只是将 area 0 authentication 替换为接口配置下的命令。

更安全的MD5认证示例如下：

router ospf 1
 network ***.***.*.***.0.0.255 area 0
 interface FastEthernet0/0
 ip ospf authentication message-digest
 ip ospf message-digest-key 1 md5 mypassword

在此配置中， my password 是为该接口指定的MD5密钥。

通过配置OSPF认证，可以有效地防止未授权设备加入OSPF协议，提升了网络的安全性。

4.3 负载均衡与路由重分布

4.3.1 负载均衡的实现方式与策略

在OSPF中，负载均衡是指将流量分配到多条相同目的地的路径上。OSPF支持等价路径的负载均衡，意味着具有相同度量值（Cost）的多条路径可以同时使用，从而分摊流量负载。

实现负载均衡的方式主要有以下两种：

最大等价路径限制 ：通过配置OSPF的最大等价路径数量，可以控制通过路由器的最大负载均衡路径数。默认情况下，Cisco路由器支持4条等价路径的负载均衡。
基于流量的负载均衡 ：通过配置不同的负载均衡策略，可以基于流量的类型或应用来决定如何分配负载。

配置最大等价路径的示例如下：

router ospf 1
 maximum-paths 6

在上述配置中， maximum-paths 6 命令表示允许最多6条等价路径的负载均衡。

OSPF支持的负载均衡策略还包括基于接口或前缀的负载均衡。每种策略都有其特定的使用场景和配置方法，需要根据实际需求来选择。

4.3.2 路由重分布的作用及配置步骤

路由重分布是将其他协议的路由信息引入到OSPF中，或者将OSPF中的路由信息导出到其他路由协议中。这在混合使用多种路由协议的大型网络中是非常有用的功能。

OSPF可以与其他路由协议，如RIP、EIGRP或静态路由等进行路由重分布。重分布通常在ASBR上进行配置，ASBR是负责处理OSPF和其他协议间路由信息交换的路由器。

以下是将静态路由重分布到OSPF中的配置示例：

router ospf 1
 redistribute static
 network *.*.*.***.***.***.*** area 0

在这个配置中， redistribute static 命令用于将静态路由表中的路由重分布到OSPF进程中。 network *.*.*.***.***.***.*** area 0 表示将所有重分布进来的路由信息都归类到Area 0。

需要注意的是，过多的重分布可能导致路由表变得复杂，以及可能出现路由循环。因此，在进行路由重分布时，应当谨慎考虑路由过滤器的使用，如 distribute-list 命令，来确保只有必要的路由被重分布。

负载均衡和路由重分布是OSPF高级配置中的重要组成部分，它们对于实现网络的高效流量管理与控制起着关键作用。接下来，我们将深入探讨OSPF网络设计原则，包括网络规模、区域划分以及网络稳定性和性能优化。

5. OSPF网络设计原则

5.1 网络规模与区域划分

5.1.1 网络规模考量与设计原则

在设计一个OSPF网络时，首先要考虑的是网络的规模，因为这将直接影响到OSPF的配置和管理。网络规模的大小决定了需要多少个路由器、网络设备，以及如何组织它们以获得最佳的网络性能。大型网络可能需要多个区域以保持路由信息的有效管理，而小型网络可能只需一个区域。

设计OSPF网络时，需要遵循以下几个核心原则：

层次化设计 ：通过分层的网络模型（如核心层、分布层和接入层）来简化网络架构。OSPF网络的层次化设计有助于管理大规模网络的复杂性，并提高网络的可扩展性。
区域划分 ：将大型网络划分为若干个OSPF区域，每个区域内部的路由器通过区域内的路由信息，而不是全网的路由信息来进行通信，这有助于减少路由信息的洪泛和收敛时间。
地址规划 ：合理的IP地址规划可以确保路由汇总更加高效，减少路由表项数量，从而提高路由器的转发效率。
备份与冗余 ：设计中必须考虑到网络的容错能力，通过引入多条路径和冗余设计来提高网络的可靠性和稳定性。

5.1.2 区域划分的规则与最佳实践

区域划分是OSPF网络设计的重要组成部分，它有助于提高路由的可管理性和网络的稳定性。以下是进行区域划分时需要考虑的规则和最佳实践：

区域边界的规划 ：应当将路由器数量最多的区域设为骨干区域（Area 0）。所有非骨干区域必须直接与骨干区域相连，即通过区域边界路由器（ABR）连接。
区域大小 ：应尽量保持区域的小型化。区域内的路由器数量越少，路由计算的负担就越轻，收敛时间也会更短。
路由汇总 ：在ABR上合理使用路由汇总可以显著减少骨干区域中的LSA数量和路由表项。
特殊区域的使用 ：可以考虑使用特殊区域如末梢区域（Stub Area）或完全末梢区域（Totally Stubby Area）来减少对骨干区域的LSA洪泛，从而降低路由器的处理负担。
区域的物理布局 ：区域划分应尽量遵循实际网络的物理布局，这样可以最小化区域之间的物理连接和带宽使用，同时也方便管理。
管理性 ：设计时还要考虑到网络管理和维护的便捷性，尽量避免复杂和难以理解的区域设计。

网络设计师应当通过考虑以上原则和最佳实践，结合实际情况进行区域划分，以实现网络设计的最优效果。在实际操作中，可能需要根据网络规模、拓扑结构、业务需求等因素进行适当的调整和优化。

5.2 网络稳定性和性能优化

5.2.1 网络稳定性的关键因素分析

网络的稳定性是衡量一个网络系统是否能够提供持续、稳定服务的重要指标。在OSPF网络中，稳定性不仅关系到网络的可用性，还与性能优化紧密相关。以下是提高OSPF网络稳定性的一些关键因素分析：

路由信息的及时更新 ：OSPF依赖于周期性的Hello协议来维护邻居关系。任何不可达或延迟的Hello包都可能导致邻居关系超时，从而影响网络稳定性。
合理的成本度量（Cost）配置 ：通过合理配置接口的度量值（metric），可以控制OSPF在选择最佳路径时的决策。
负载均衡 ：在多条等成本路径存在的情况下，启用OSPF的等成本负载均衡功能可以提高链路的利用率，从而减少网络拥塞。
快速收敛 ：OSPF的快速收敛特性可以通过减少路由信息传播时间来增强网络的稳定性。
稳定性优化技术 ：应用如路由抑制、路由防抖动等稳定性优化技术可以减少由于网络波动导致的路由抖动和不必要的路由计算。
网络设计的冗余性 ：合理的冗余设计，例如双路由器、双链路等，可以在部分网络设备或链路出现故障时提供备选路径，保证网络的连续性。

5.2.2 性能优化的策略与实施方法

性能优化是确保OSPF网络高效稳定运行的关键步骤。以下是一些常见的性能优化策略及其实施方法：

路由汇总 ：汇总子网和路由可以减少LSA的数量，简化路由计算，降低路由器的负担。
控制LSA洪泛 ：通过合理配置OSPF的LSA抑制和洪泛控制策略，可以减少不必要的LSA更新，从而降低网络拥塞。
调整SPF算法的计算频率 ：适当增加SPF算法计算的间隔时间可以减少CPU的负担，从而提高网络设备的性能。
优化接口参数 ：调整接口的hello interval和dead interval参数可以减少OSPF处理邻居关系维护的时间，进一步优化性能。
合理配置多区域 ：区域的合理划分和配置有助于缩短LSA泛洪范围，减少路由器处理LSA的负担。
使用流量工程 ：合理规划流量分布和路由策略，避免网络中出现瓶颈和拥塞，提升网络整体性能。
监控与日志分析 ：实施实时监控和历史日志分析有助于及时发现和解决网络问题，保持网络稳定性。

通过实施这些策略，网络管理员能够更好地管理和优化OSPF网络，确保网络的稳定性和高性能。需要注意的是，优化策略的实施应基于对现有网络状况的深入了解，并考虑实施的长期影响。

6. OSPF路由配置.topo分析

6.1 拓扑设计与模拟实验

拓扑设计原则与需求分析

在设计OSPF路由协议的网络拓扑时，需要考虑多个关键因素来满足网络的连通性、可靠性和扩展性需求。拓扑设计的核心原则包括层次性设计、冗余设计和可扩展性设计。

层次性设计 ：OSPF强调分层设计，核心层、分布层和接入层的划分可以确保数据流动的效率和网络的可管理性。核心层负责高速数据转发，分布层实现路由决策和策略实施，接入层连接终端用户。
冗余设计 ：为了提高网络的可靠性，设计时应考虑冗余路径，确保网络中至少存在两条不经过同一路由器的路径到达同一目的地。这样，在任何路径或设备出现故障时，OSPF能够快速收敛，通过可用的冗余路径维持网络的连通性。
可扩展性设计 ：网络设计应考虑到未来可能的扩展，如网络的增长、新业务的上线等。OSPF区域的划分、地址规划等应留有余地，使得增加新设备或拓扑变更时不会对现有网络造成过大的影响。

拓扑设计与需求分析的结合是至关重要的。在开始设计之前，应收集用户需求，包括现有网络的性能瓶颈、将来业务的扩展预期、预算限制等。根据这些信息，可以进行针对性的拓扑设计，确保网络设计方案既能满足当前需求，又具有未来发展的潜力。

模拟实验环境搭建与验证

模拟实验环境的搭建是验证拓扑设计有效性的关键步骤。这一环节将理论应用于实践，为后续的网络部署提供参考。搭建实验环境通常包括以下几个步骤：

选择模拟软件 ：选择合适的网络模拟软件，如Cisco Packet Tracer或GNS3，这些工具能够提供丰富的网络设备模型和图形化的操作界面。
搭建拓扑结构 ：根据设计原则和需求分析搭建网络拓扑，配置路由器、交换机和其他网络设备。
配置OSPF协议 ：在所有相关设备上配置OSPF协议，包括设置router-id、启用OSPF进程、指定接口到相应区域等。
模拟网络流量 ：设计并实施网络流量模型，模拟实际应用中的数据流量，以便于观察和分析OSPF协议的实际表现。
监控与验证 ：使用模拟软件提供的监控工具，如CLI、ping和traceroute命令，验证网络的连通性，确保OSPF路由协议按预期工作。
问题调试与优化 ：发现问题后，根据日志和监控信息进行调试，并根据需要优化配置。这可能包括调整OSPF参数、优化网络设计或改变路由策略。

通过模拟实验，可以确保网络拓扑设计在实际部署前的可行性，并且在不影响现有网络的情况下进行测试和验证。这种做法有助于降低风险，提高网络设计的质量和网络部署的成功率。

6.2 问题诊断与故障排除

常见的OSPF配置问题诊断

OSPF路由协议虽然功能强大，但在实际配置过程中可能会遇到各种问题。以下是一些常见的OSPF配置问题及其诊断方法：

OSPF未激活 ：首先检查OSPF进程是否在路由器上启动。可以通过命令 show ip ospf 查看OSPF进程状态。若未激活，检查 router ospf 配置是否正确，以及接口是否被正确地包含在OSPF进程中。
区域划分错误 ：OSPF要求区域内的所有路由器必须保持拓扑的一致性。如果区域划分错误，可能导致邻居关系建立失败。通过 show ip ospf neighbor 命令可以查看邻居信息，检查邻居关系是否正常建立。
网络声明不一致 ：OSPF要求在相同区域的所有路由器上必须声明相同的网络。如果声明不一致，可能导致路由信息不一致。使用 show ip route 命令可以查看路由表，确定是否所有预期路由都已正确学习。
接口认证失败 ：如果配置了接口认证，但认证失败，将无法建立邻居关系。检查认证类型、密码等参数是否在所有相关路由器上配置一致。
OSPF成本计算错误 ：有时错误配置的带宽参数可能导致OSPF计算出不正确的成本值。使用 show ip ospf interface 命令检查接口的OSPF成本值是否正确。

故障排除的步骤和技巧总结

故障排除是网络管理和维护的重要组成部分。以下是OSPF故障排除的步骤和技巧：

收集信息 ：首先收集尽可能多的故障相关信息。使用 show running-config 命令查看当前的配置，使用 show ip ospf neighbors 查看邻居信息，使用 show ip route 查看路由表。
分析日志 ：查看设备的日志信息，可能包含有关故障的有用提示。大多数网络设备都支持日志记录功能，可以通过 show log 或类似命令访问。
问题隔离 ：将问题范围缩小到特定的路由器、接口或OSPF进程。这可能需要逐个检查相关设备和配置。
验证邻居关系 ：OSPF依赖于可靠的邻居关系来交换路由信息。确保所有OSPF路由器上的邻居状态是Full，表示它们已经交换并同步了路由信息。
检查OSPF参数配置 ：确保OSPF区域配置正确，所有路由器的router-id不重复，并且网络声明与实际网络拓扑相匹配。
使用调试命令 ：如果上述步骤无法解决问题，可以使用调试命令如 debug ip ospf adjacency 和 debug ip ospf packets 来获取更多运行时信息。这有助于发现协议交互过程中可能的问题。
逐步修改和测试 ：在修改配置时，只修改一个参数，并立即验证效果。这样可以确定更改是否解决了问题，同时避免引入新的问题。
记录和复现问题 ：将故障排除的步骤和结果记录下来，以便未来参考。如果问题可以复现，根据测试结果调整配置直到故障解决。
