阵列式宽河道流量监测设备河流水位流量监测系统

陕西恒瑞测控系统有限公司

1.概述

1.1.背景

阵列式宽河道流量监测设备河流水位流量监测系统流量监测是水文监测、水资源分配和环境监测治理的重要要素，其功能是为精确测量特定河流断面、各取水口流量的实时数据，为科学调度和决策提供基础数据。

1.2.目的与意义

本系统的建设，对相关行业的意义主要体现在以下方面：

(1)雷达流量监测系统：建设本系统的思想内核是借助雷达测流技术，结合人性化的设计理念，构造一套稳定性高、维护方便的测流系统。

（2）雷达流量计内嵌了流量模型，借助于内置的模型，用户可以输入河流的断面信息以及相应的边界条件，流量计直接输出流量数据；

（3）维护方便：该系统采用非接触的方式测量流量，不受泥沙、水草、河流内容物的影响，可以远程实现设备的升级和维护，大大节约了维持成本。

（4）操作方便的可视化的配置软件：内嵌的模型可以采用可视化的方式进行配置，智能方便。

雷达流量监测系统是采用先进的监测测技术、传输技术实现远程监控，旨在实现对各监测工作站的数据收集整理，通过图表等将水文数据可视化，以便于管理员做出对应决策。

2.系统的构成

2.1.总体架构

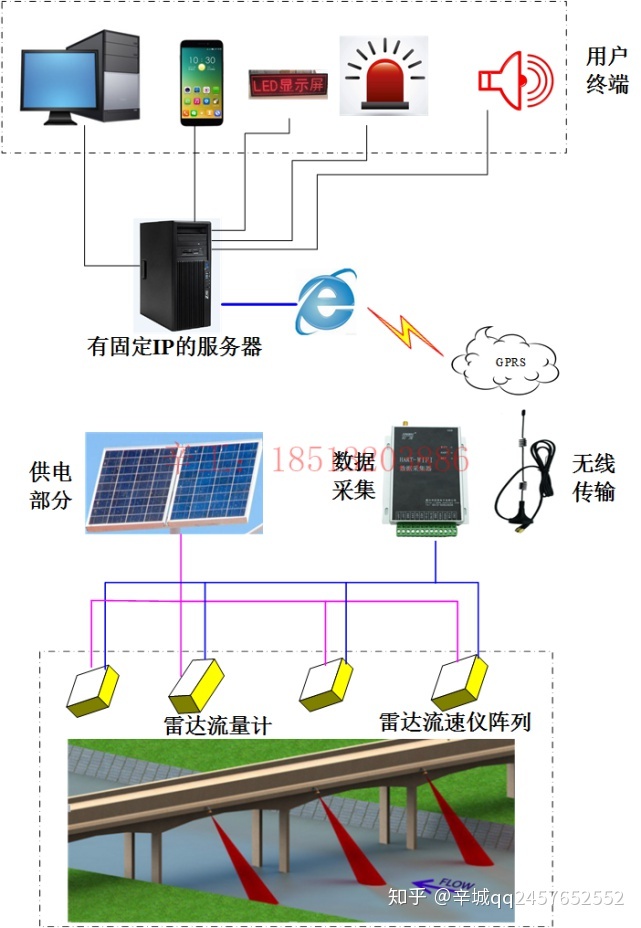

雷达流量监测系统阵列式宽河道流量监测设备河流水位流量监测系统将建设成由采集服务器通过数据采集软件采集由一台流量计和多台流速仪构成的水位/流速/流量监测系统进行分析处理，实现实时监控水流量的变化，各级监控中心（省、市、县）通过GIS平台综合监控所有流量监测站点的水位、流速和流量情况，以达到流量监控预警的目的。

3.详细设计

本次详细设计分为监测站点设计、中心管理平台和监控中心三部分。

3.1.阵列式宽河道流量监测设备河流水位流量监测系统监测站点设计重点

宽河道流量监测设计需要重点考虑的因素是：

1)河流横断面流速分布不均匀；

2)河流横断截面不规则，尤其表现为横断面河床高程差异性大；

3)流量监测系统传感器安装施工难度、造价与测流监测系统测量精度的平衡；

3.2.监测站点设计

针对以上设计重点，监测站点设计采用非接触式雷达流量监测系统，避免了接触式测量施工难度大、设备运行期间维护量大、维护费用高的问题。为克服河流横断面流速不均匀、横断截面不规则带来的流量监测数据偏差大的问题，流量监测系统采用一拖多的方式，即由一台雷达流量计和多台流速仪构成。

根据河流断面特点，综合考虑河流河床高程分布以及全断面流态分布，将整个流量监测断面划分为若干的测流分区，每个测流分区部署一台流速仪。雷达流量计可部署于任何一个测流分区。

雷达流速仪主要由雷达流速传感器构成，每一台流速仪所测得的流速值对应其所在测流分区的流速。每一台流速仪通过RS485总线与雷达流量计连接和通信。

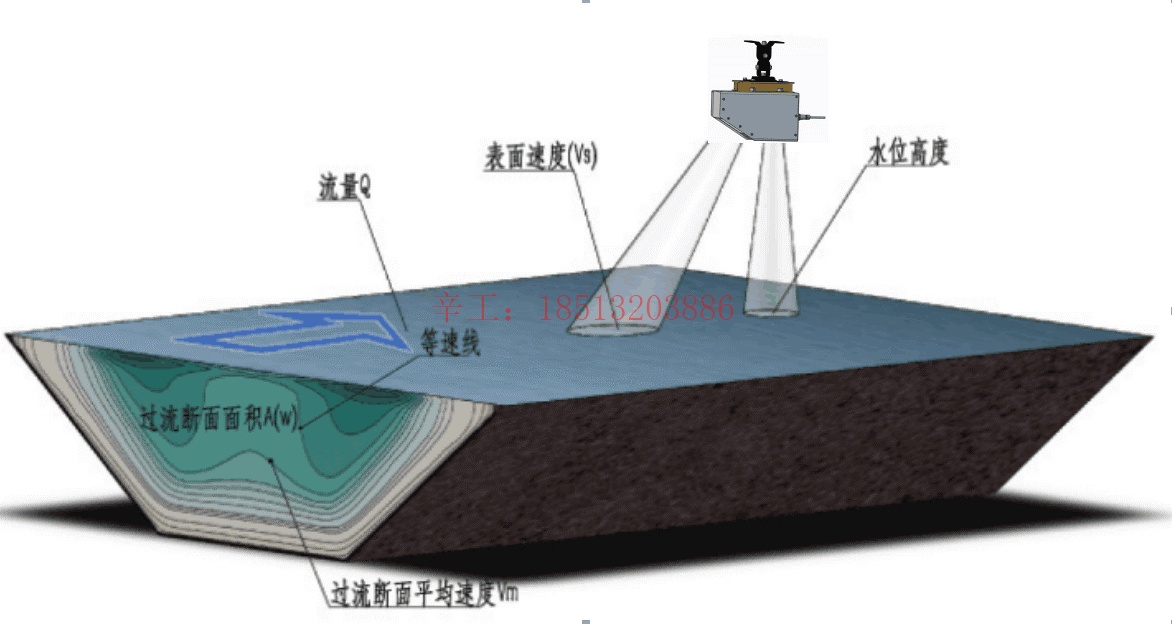

雷达流量计由雷达水位传感器和雷达流速传感器构成。根据雷达流量计所测得的水位࿰
