随着科技的发展，汽车上的电子化设备越来越多，电子助力在近年来更是得到广泛使用，从几万的到几十万的车，都有它的身影。

转向系统可以说经历了三个大时代:机械转向→机械液压助力→电子助力

今天着重给大家讲一下有关电子助力转向系统的知识。

1

电子助力转向系统的优点

1、降低燃油消耗(只在转向时才起作用)；

2、系统结构简单，占用空间小；

3、重量轻；

4、易于安装与维护；

5、提供可变的转向助力(车速快时转向重，车速慢时转向轻)；

2

电子助力转向系统的组成

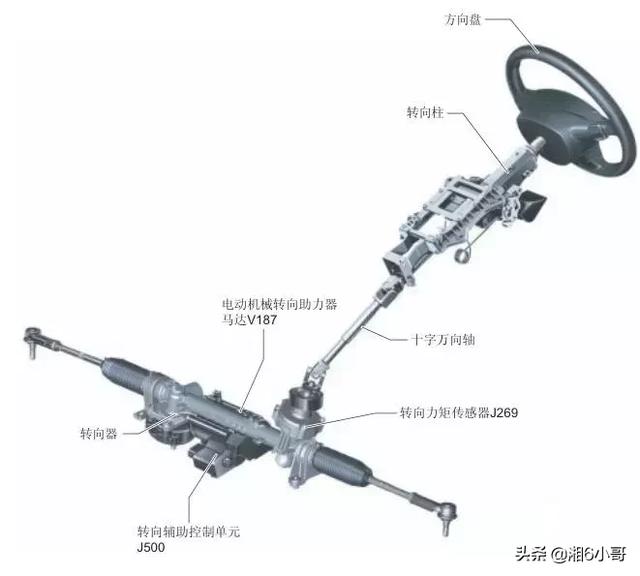

从上图，我们可以看出，电子助力就是在原有的机械转向系统上增加了一套电子设备，经过各种计算，最后通过电机的转动来带动方向机，达到助力的目的。

电子助力除去机械转向部件外，主要由传感器、控制器、执行器三大部分组成。

传感器

主要有转向角度传感器、转向力矩传感器、车转速传感器等。

转向角度传感器
