LTE基础知识。

对阿米尔C博文的学习笔记。

---

1、基本时间单位

在LTE里，时间的基本单位都是采样周期Ts，值固定等于：

Ts = 1 / (15000 * 2048) = 32.55ns

其中，15000表示子载波的间隔是15kHz，2048表示采样点个数。除了15kHz的子载波间隔之外，3GPP还定义了7.5kHz的载波间隔，这种子载波间隔专门针对MBSFN。因此除非特殊说明，都默认子载波间隔是15kHz。

2、FDD帧结构

在FDD中，每个无线帧的长度Tf = 307200*Ts = 10ms，由20个时隙（slot）组成，每个时隙长度Tslot=15360*Ts=0.5ms，按照0~19进行周期循环编号。每个子帧（subframe）由2个连续的时隙组成，按照0到9进行周期循环编号，因此1个无线帧由10个子帧组成，无线帧的周期是1024.

在FDD中，每个无线帧的10个子帧都可以传输下行，也都可以传输上行，上下行在不同的频域中分别进行。在半双工的FDD模式下，UE不能在同一个子帧里既发送数据又接收数据，而在全双工的FDD模式下，UE在同一个子帧里可以同时发送和接收数据。

FDD帧结构

3、TDD帧结构

协议上对LTE-TDD的帧结构模式，一般称为Frame structure type 2。

在TDD中，每个无线帧长度Tf=307200*Ts=10ms，由2个“半帧”组成，每个“半帧”的长度等于5ms，由5个连续的子帧组成，每个子帧长度等于1ms。除了特殊子帧，每个子帧由2个连续的时隙组成。特殊子帧固定在1、6号子帧，由DwPTS（下行导频时隙）、GP、UpPTS（上行导频时隙）组成。同样的，1个无线帧由10个子帧组成，无线帧的周期是1024.

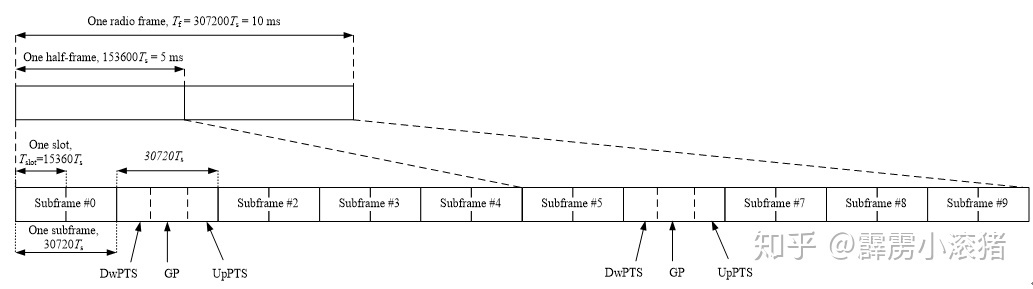

TDD帧结构

相同的子帧在不同的上下行配置（Uplink-Downlink configuration）时，可能会发送不同方向的数据。下图为上下行配置，D下行，U上行，S特殊子帧，一般用作下行数据发送。UL/DL configuration参数在RRC层的SIB1消息中，具体参数路径是：SystemInformationBlockType1->tdd-Config->TDD-Config->subframeAssignment

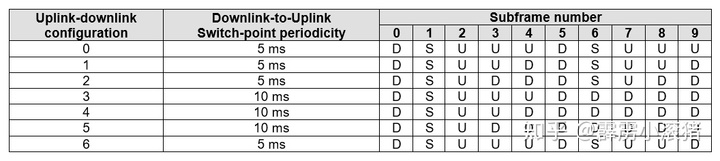

TDD上下行配置

本质上DwPTS可作为一个常规的下行子帧使用，只是调度的时候有效RB仅为普通下行子帧的0.75倍（why？），因此传输的数据量较小。一般在讲上下行子帧配比的时候，是将特殊子帧作为下行子帧考虑的。上图所示就是TDD制式，各种子帧上下行配比关系。而UpPTS由于时间太短，不用于数据传输，可用作随机接入PRACH（随机接入的DCI格式4）

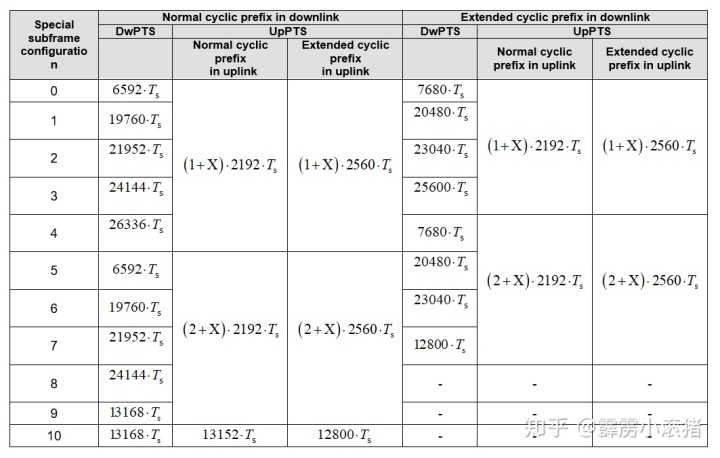

TDD特殊子帧配比

4、OFDM符号

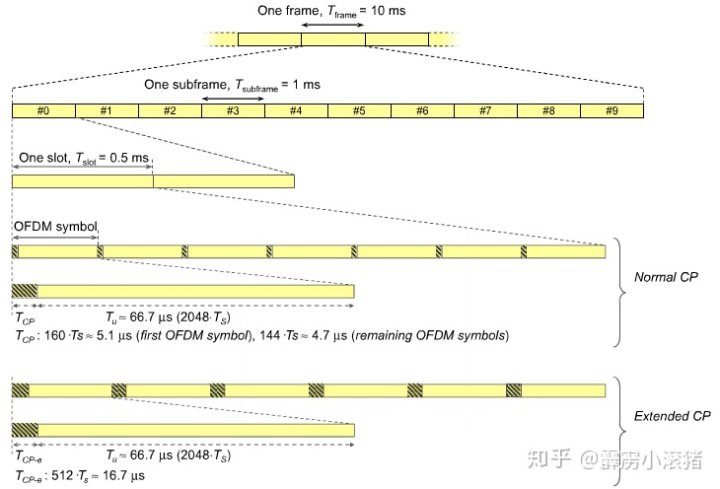

LTE的每个时隙由包括循环前缀（CP）在内的一定数量的OFDM符号组成。除了CP之外的OFDM符号时间称为有用的OFDM符号时间，时长为Tu=2048Ts=66.7us。若系统是Normal CP类型（普通CP类型），则每个时隙包括7个OFDM符号，若是Extended CP类型（扩展CP类型），则每个时隙包括6个OFDM符号。

对于Normal CP类型，每个时隙第一个OFDM符号前部的CP长度是160*Ts，其他的CP长度是144Ts，第一个符号长度不同的原因仅仅在于为了填满0.5ms的时隙。对于Extended CP类型，每个CP的长度是512Ts。

参考文档：

Ts 36.211
