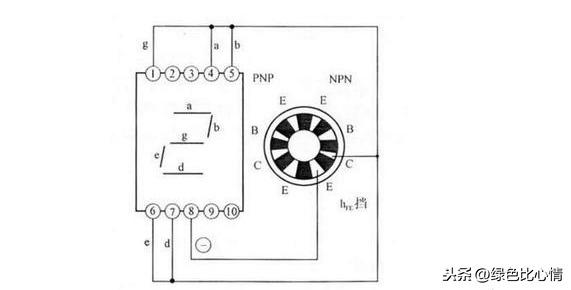

本文介绍了数码管的种类，重点讲解了共阳极和共阴极数码管的工作原理及如何区分两者。通过电阻和万用表可以检测数码管的类型和性能，包括使用二极管档和hFE档进行检测的方法。对于老化或损坏的数码管，可以通过观察发光情况来识别。

摘要由CSDN通过智能技术生成

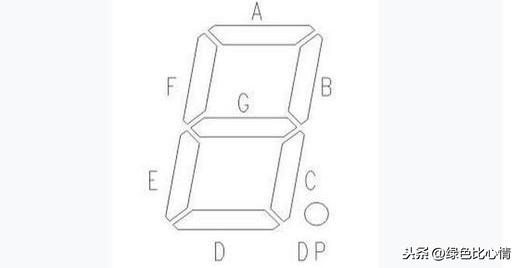

数码管也称LED数码管，不同行业人士对数码管的称呼不一样，其实都是同样的产品。数码管按段数可分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元，也就是多一个小数点(DP)这个小数点可以更精确的表示数码管想要显示的内容；按能显示多少个(8)可分为1位、2位、3位、4位、5位、6位、7位等数码管。

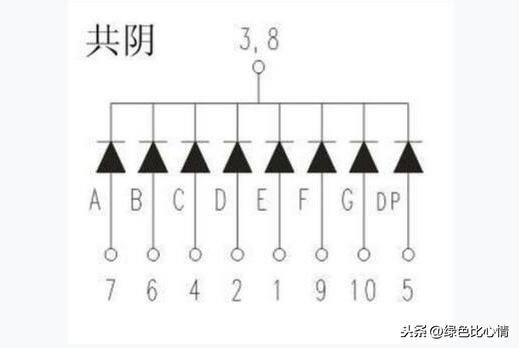

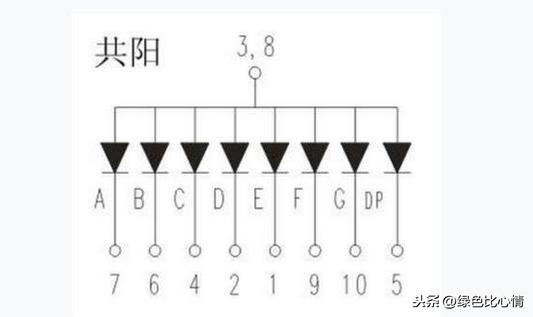

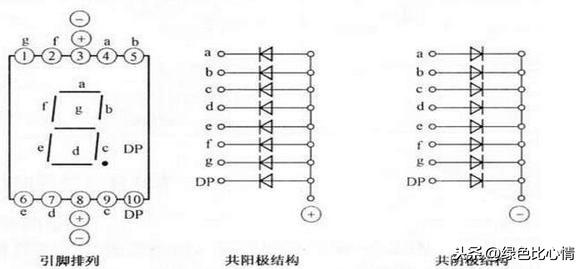

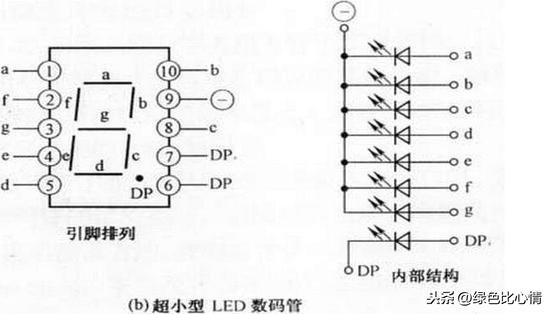

按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管，共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮。
