在圆柱或圆锥外表面上加工出来的螺纹叫外螺纹，在圆柱或圆锥内表面上加工出来的叫内螺纹。螺纹的基本要素有5个，包括牙型、直径、螺距、线数、旋向。如果内外螺纹相配合，其五要素必须相同。

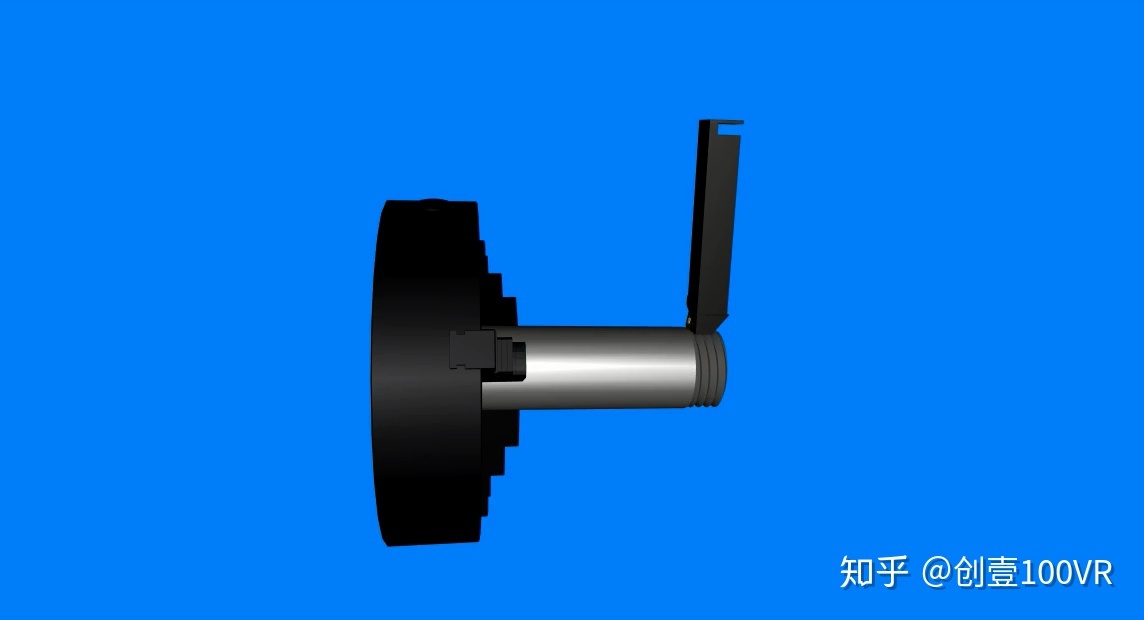

图为100唯尔教育螺纹

今天100唯尔教育小编就结合100唯尔教育《机械制图》VR仿真课程来介绍如何画螺纹紧固连接件。

如何画螺纹紧固连接件https://www.zhihu.com/video/1244587479027580928

常见的螺纹紧固件有螺栓、螺柱、螺钉、紧定螺钉、螺母和垫圈等。螺纹紧固件的种类很多，但连接形式归纳为螺栓连接、螺柱连接和螺钉连接三种。

一、螺栓连接

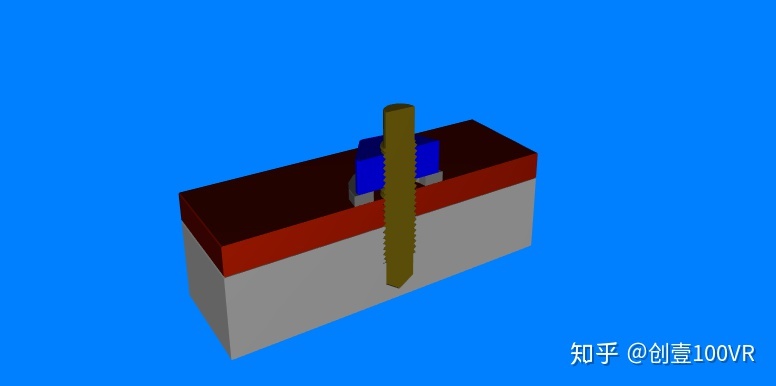

螺栓用于两个或两个以上不太厚并能钻成通孔的零件之间的连接。为了便于装配，通孔直径比螺纹直接略大，螺栓连接通常采用比例画法。

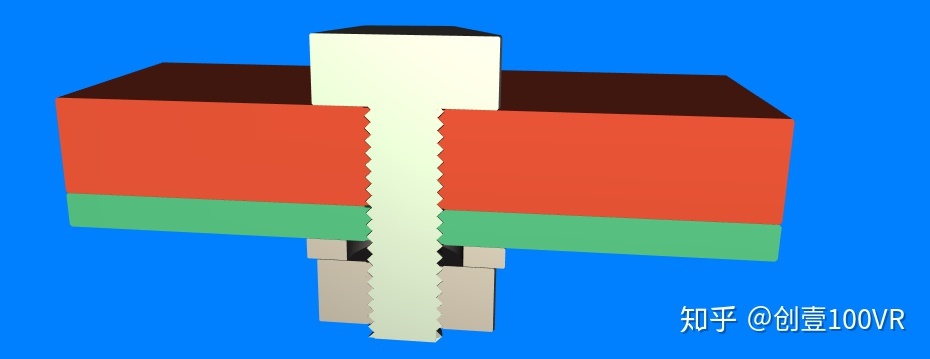

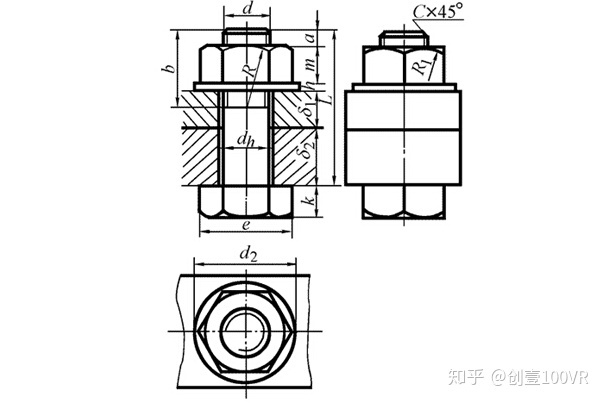

图为100唯尔教育螺栓

图为100唯尔教育螺栓

图为100唯尔教育螺栓

画螺栓连接的装配图时，应注意：

1.两零件的接触表面只画一条线，凡相邻不接触的表面，不论间隙大小，都应画出成两条线（螺栓和孔之间）。

2.剖切平面通过螺栓轴线时，螺栓、螺母、垫圈按不剖绘制，仍画外形。必要时，可采用局部剖视。

3.两零件相邻接时，不同零件的剖面线方向应相反，或者方向一致而间隔不等，同一零件的各个剖面区域，其剖面线应画法一致。

4.被连接件上加工的螺栓孔直径稍大于螺栓直径，取1.1d。

5.螺纹紧固件的工艺结构，如倒角、退刀槽、缩颈、凸肩等均可省略不画。

6.为了保证装配工艺合理，被连接件的光孔直径应比螺纹大径大些，一般按1.1d画，螺纹的有效长度应画成低于光孔顶面，以便于螺母调整、拧紧，使连接可靠。

二、螺柱连接的画法

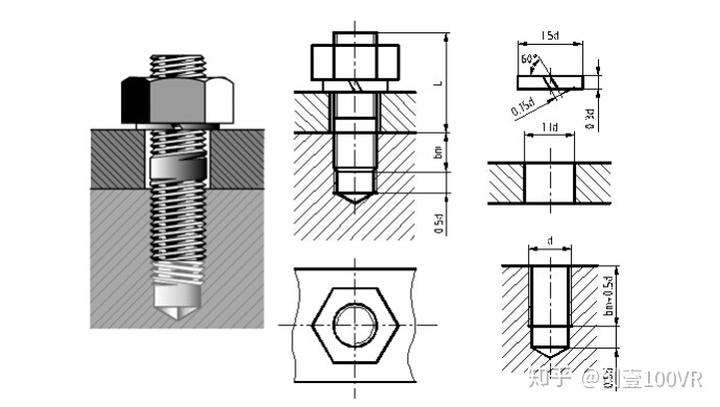

双头螺柱连接由双头螺柱、螺母、垫圈组成。当两个被连接件有一个很厚，或者不适合用螺栓连接时，常用双头螺柱连接。双头螺柱两端均加工有螺纹，一端与被连接件旋合，另一端与螺母旋合。

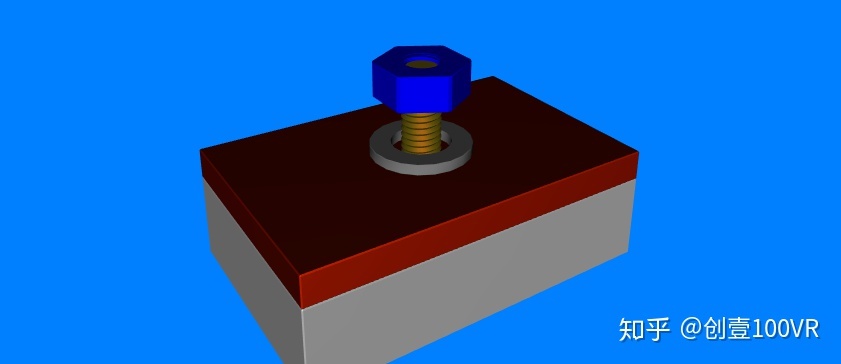

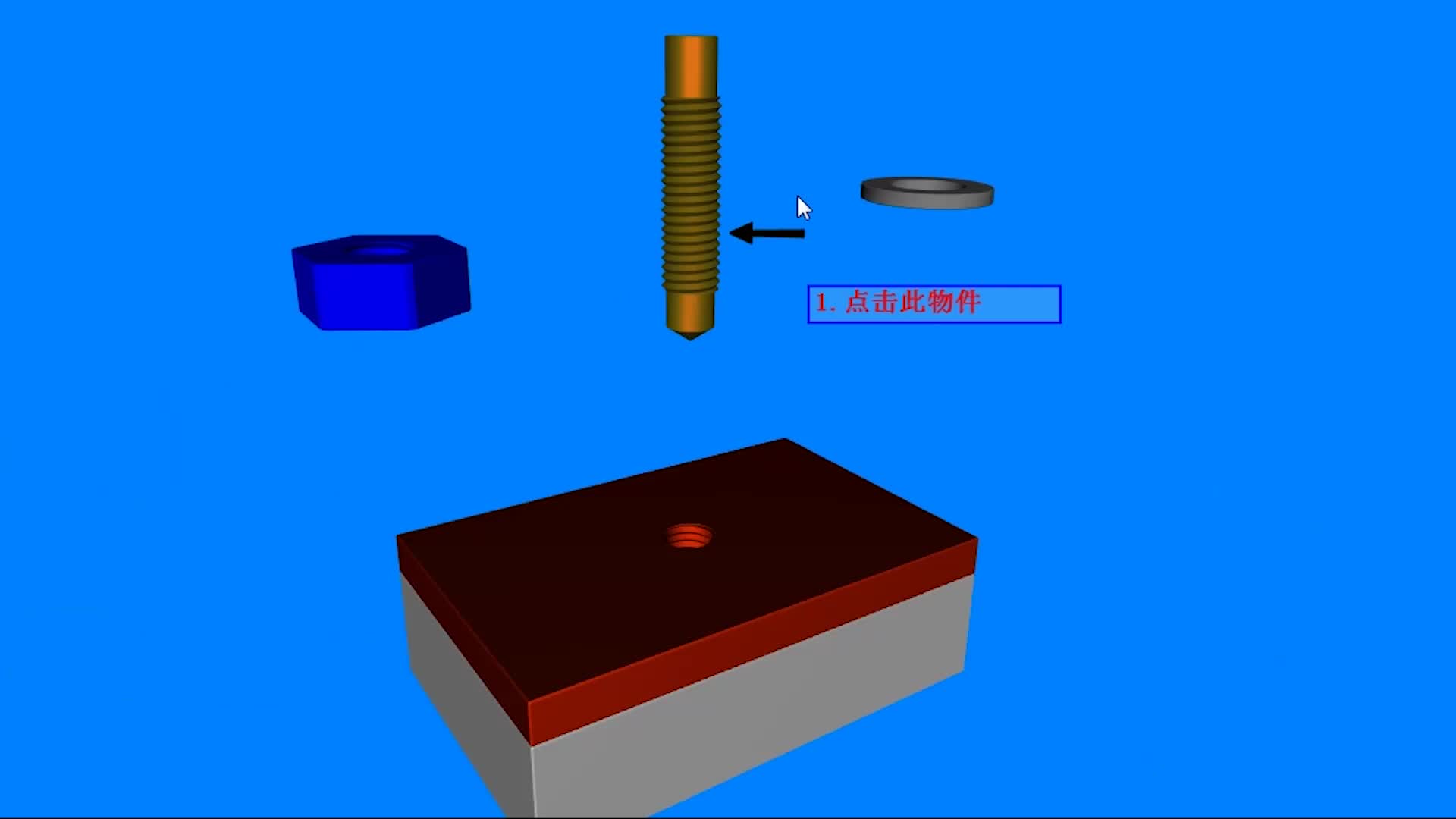

图为100唯尔教育螺柱

图为100唯尔教育螺柱

图为100唯尔教育螺柱

三、螺钉连接的画法

螺钉连接不用螺母，而将螺钉直接拧入被连接件的螺孔里。螺钉连接一般用于受力不大又不经常拆卸的场合。连接时，上面的零件钻通孔，直接比螺钉的大径要大，另一个零件加工成螺纹孔，然后将螺钉拧入，用螺钉头压紧被连接件，螺钉的螺纹部分要有一定的长度，以保证连接时的可靠性。

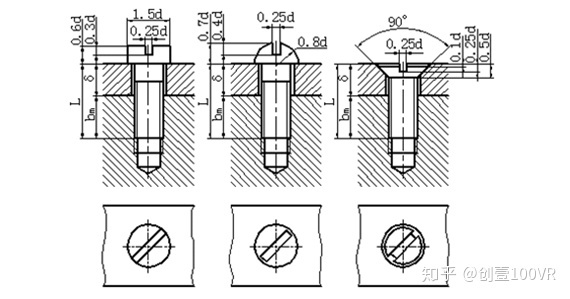

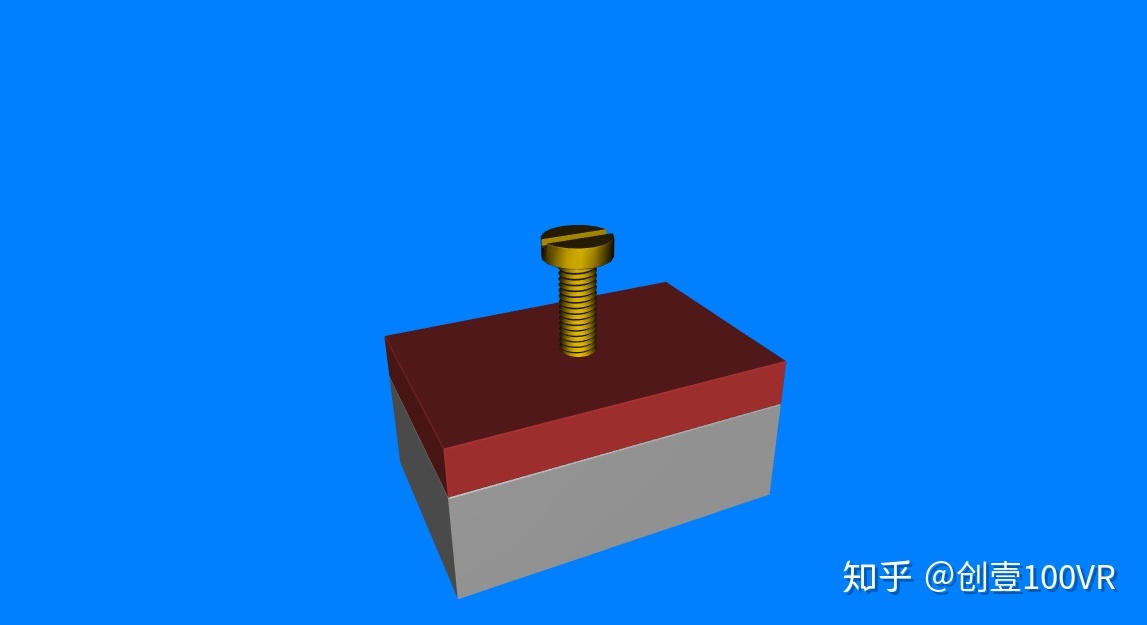

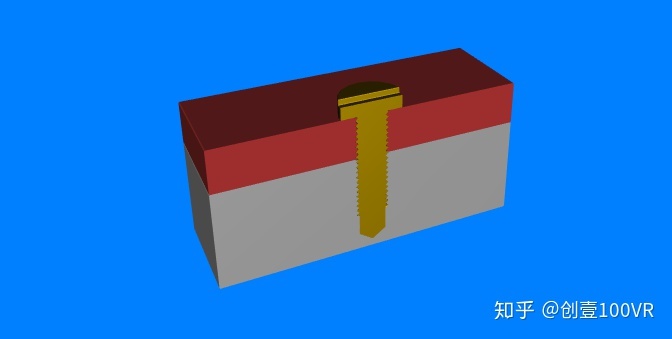

图为100唯尔教育螺钉

图为100唯尔教育螺钉

图为100唯尔教育螺钉

画图时注意：

1.螺钉的螺纹终止线不能与结合面平齐，而应画在盖板的范围内。

2.具有沟槽的螺钉头部，在主视图中应被放正，在俯视图中规定画成45°倾斜。

以上，就是100唯尔教育关于螺纹轴的部分内容。
