力矩分配法分配系数怎么算_结构力学的多结点力矩分配法

1、原理与方法

多结点力矩分配法的思路是，首先把所有结点锁住，然后依次逐个放松结点，使结构处于“单结点”状态，再使用力矩分配法消去结点上的不平衡力矩，如此反复进行，使结点不平衡力矩逐渐减小，直至可以忽略，因此，它是一种渐近法。

2、计算步骤

(1)计算各结点的分配系数；

(2)将所有中间结点固定，计算各杆固端弯矩；

(3)将各结点轮流放松，分配与传递各结点的不平衡力矩，直到传递弯矩小到可忽略为止；

(4)把每一杆端历次的分配弯矩、传递弯矩和原有的固端弯矩相加，即为各杆端的最后弯矩。

下面做一个薄钢片的试验：

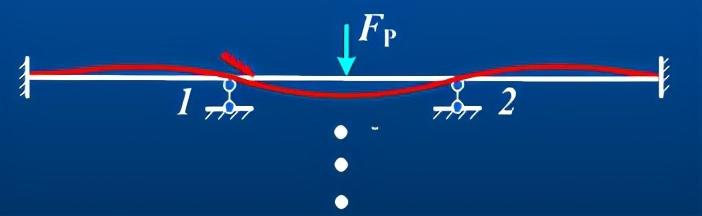

原结构在荷载作用下，发生如图所示的变形。

把两个铰支座固定，使其变成3个独立的单跨梁。

把1号支座放松，相当于释放了支座处的不平衡力矩。

把1号支座所住，放松2号支座。如此反复进行，结构的变形越来越接近原结构。

把刚才的实验过程体现在解题上：

原结构

把结点固定起来，求固端弯矩。

用单结点的力矩分配法，对1结点的不平衡 力矩进行分配。

锁住1结点，用单结点的力矩分配法，对2结点的不平衡力矩进行分配。

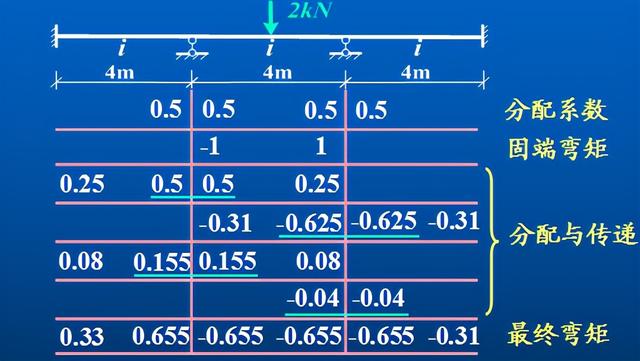

例1：用力矩分配法计算图示连续梁。

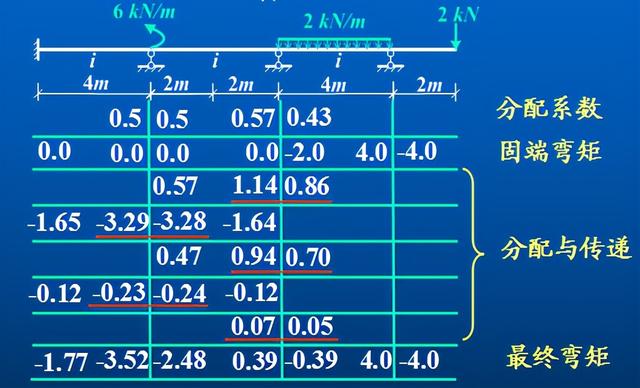

例2：用力矩分配法计算图示连续梁。

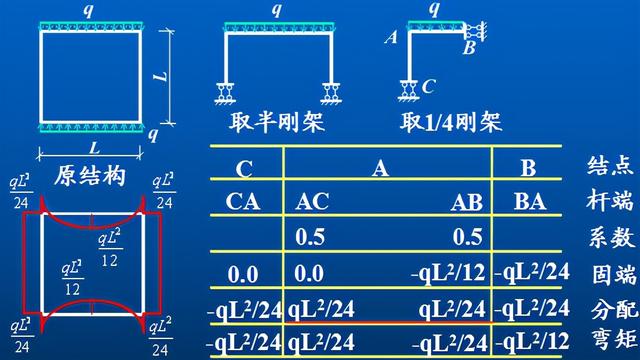

例3：用力矩分配法计算图示对称刚架。

总结：

1)结点受集中力偶M作用时，“不反号”分配，要注意与不平衡力矩相区别。

2)支座沉降而非载荷因素问题时，将其视为“广义载荷”求固端弯矩(可根据转角位移方程或单跨超静定梁的杆端内力表求得)。

3)对于对称结构，取半结构计算。

4)对于多结点问题，为了使计算收敛速度加快，通常宜从不平衡力矩值较大的结点开始计算(放松)。
