脚手架搭设规范

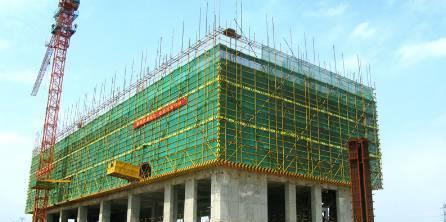

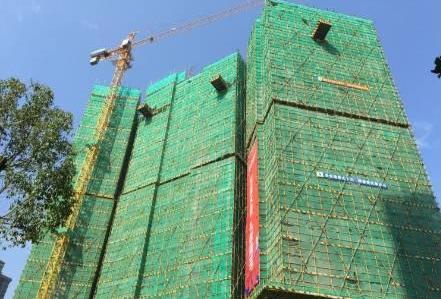

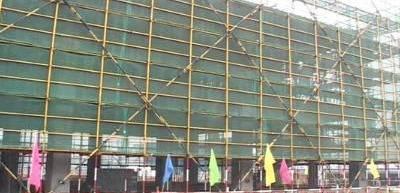

脚手架外观

1、脚手架钢管宜采用φ48.3×3.6钢管。钢管上严禁打孔、有裂缝、变形、螺栓出现滑丝的严禁使用。扣件在螺栓拧紧扭力矩达到65 Ｎ·ｍ时，不得发生破坏。应有产品合格证，并应进行抽样复试。

2、脚手架包括落地式脚手架、悬挑式脚手架、附着式脚手架、门式脚手架等。脚手架严禁钢木、钢竹混搭，严禁不同受力性质的架体连接在一起。

3、安全网挂设严密，达到大面平整、绷紧、顺直，水平搭接部位要保证至少重一个孔，并洞洞满扎，不得漏绑，远观不得有明显的空隙。上下口绑扎不得遮掩大横杆，统一扣在大横杆内侧，上下步之间应绑扎严密，网扣不得漏扎。所有外架转角处应增设上下通长内立杆，安全网绑扎时从内外立杆间穿过，保持大角方正、顺直。当遇到上下悬挑段结合处有较大空隙时，应挂设安全网，安全网应张挂整齐，不得随意挂设施工。现场禁止使用阻燃性能不符合规定要求的密目式安全网。密目式安全网必须满足2000目／100cm2。规格为 1.8m×6m，单张网重量应不小于3kg。

4、立杆：间距统一，立杆垂直、无弯曲，伸出最上步架体扶手栏杆的长度应基本一致(平屋面脚手架外立杆应高于檐口上皮1.2m，坡屋面脚手架外立杆应高于檐口上皮1.5m)，脚手架转角部位形成井字形结构。上下悬挑段的立杆在立面上要成一条直线，侧向观察上下悬挑段架体应保持在同一立面，不得出现错位现象。每悬挑段的立杆顶部高度不得超过上一步悬挑型钢。

5、大角、立面中纵横向水平杆伸出立杆的长度必须严格控制在10～20厘米，长短一致，禁止出现随意搭设，伸出架体长短不一、参差不齐的现象。

6、剪刀撑：剪刀撑外侧立面连续设置 ，同一立面的剪刀撑的斜杆倾角应力求一致，做到纵向到顶、横向到边，搭接长度一致，露出立杆边缘、最顶部的纵向水平杆的长度统一。

7、连墙件 ：严格按两步三跨设置，刷黄漆并喷“禁止拆除”的警示语

8、架体每两步必须设置一道踢脚板，色标纹路方向一致，宜采用对接方式，整体平整顺直。严禁采用喷绘布设置。

9、脚手片的尺寸应与架体的宽度相匹配，避免出现竹脚手片挑头外露现象(特别是转角部位)。脚手片应采用18#铅丝双股并联4角绑扎牢固，交接处平整，无探头板。

10、脚手架搭设后应组织验收，办理验收手续。验收表中应写明验收的部位，内容量化，验收人员履行验收签字手续。验收不合格的，应在整改完毕后重新组织验收。验收合格并挂合格牌后方可使用。

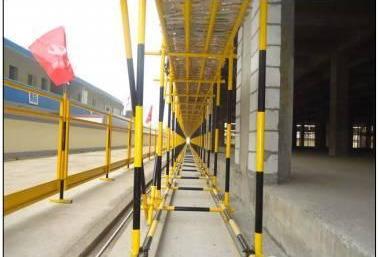

11、外脚手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道黄 色面漆。脚手架首步、剪刀撑以及用于安全防护的钢管采用黄黑相 间色油漆，间距400㎜。应采用优质油漆。

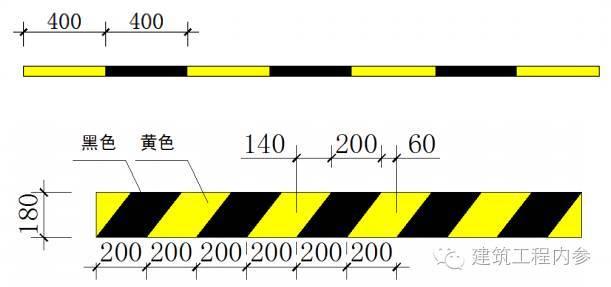

钢管及踢脚板色标

踢脚板定型化做法

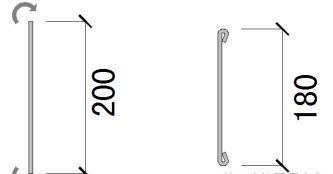

两段各折进10mm

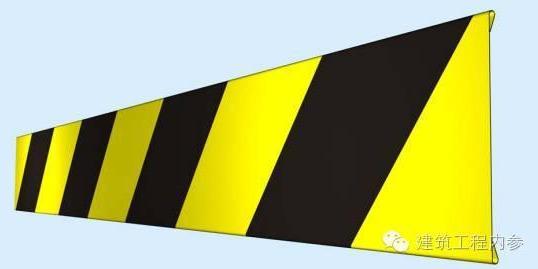

踢脚板定型化做法三维效果图

脚手片的选用(钢筋网片、钢板网片、折形钢板)

钢筋网片

钢板网片

折形钢板

外架搭设高度要求

搭设高度50m及以上落地式钢管脚手架、架体高度20m及以上的悬挑式脚手架和提升高度150m及以上的附着式整体和分片提升脚手架工程的专项方案应当由施工单位组织召开专家论证会。实行施工总承包的，由施工总承包单位组织召开专家论证会。

落地架底部要求：

1、脚手架基础平整夯实，混凝土硬化，落地立杆垂直放在金属底座上。

2、立杆基础外侧设置截面不小于200mmx200mm的排水沟，排水沟内侧离立杆的距离不宜小于500mm，并在外侧800mm宽范围内采用混凝土硬化。

3、落地式脚手架必须设置纵、横向扫地杆。纵向扫地杆宜采用直角扣件固定在距底座上皮不大于200mm的立杆上，横向扫地杆亦应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

落地架底部：

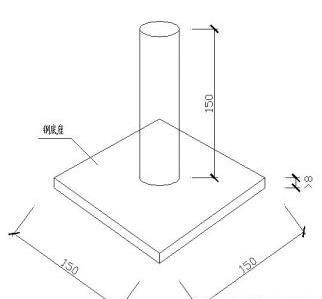

钢底座做法

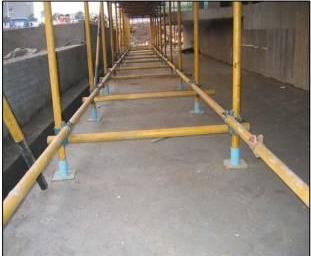

落地架要求

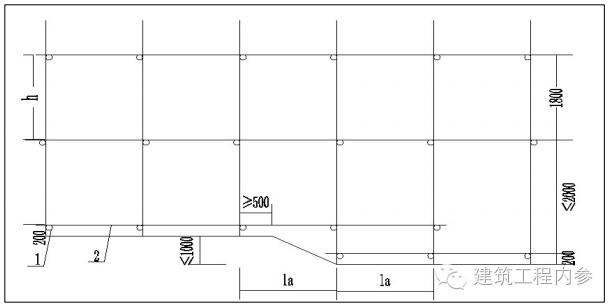

纵、横向扫地杆构造

1—横向扫地杆；2—纵向扫地杆

脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应小于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。

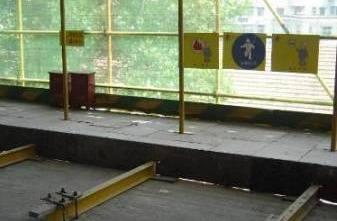

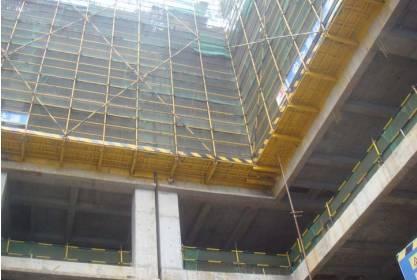

悬挑架底部

A、悬挑脚手架的悬挑梁宜采用双轴对称截面的型钢，钢梁截面高度不应小于160 mm。型钢间距要布置均匀，伸出长度一致，悬挑外口控制在同一水平。

底部封闭推荐使用钢板定型化封闭设施。

底部美化做法：工字钢、钢管、方木、模板全部刷黄漆。

B、建筑物大角、楼梯等特殊部位应设置定型化型钢底座，禁止立杆 悬空现象。

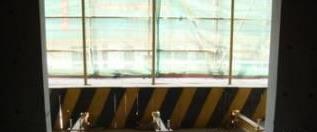

C、底部侧向隔离保护必须到位，封闭的模板刷黄黑相间的油漆，工字钢刷黄漆。

D、悬挑式脚手架悬挑过长采用定型化三角支架

U型卡做法

注：d为钢丝绳直径

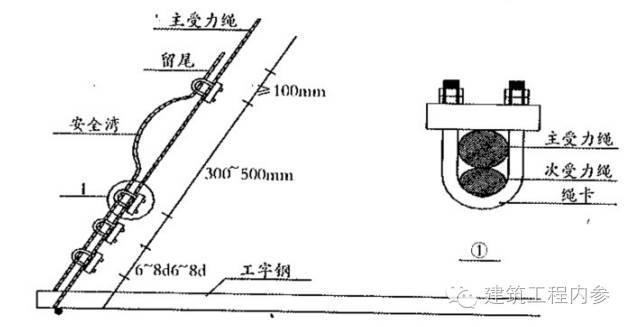

每个型钢悬挑梁外端设置钢丝绳与上一层建筑结构斜拉结。钢丝绳绳卡不得小于3个，型号与钢丝绳匹配，活鞍朝主受力一边，U形环部分处次受力绳一边，方向一致。(附绳卡布置图)

可拆卸钢丝绳拉环

绑扎墙柱或梁时，在预定位置预埋PVC套管，拆模之后用特制穿墙螺栓拉环穿过套管，外侧为钢吊环，内层用钢板加双层螺帽固定，再用卡环将钢丝绳与钢吊环有效连接。

经济效益：穿墙螺栓拉环可重复利用，提高材料使用率，降低材料使用费。

安全分析：钢丝绳未与墙体进行直接接触，避免由于摩擦造成的安全隐患。

可拆卸式工字钢压板

A、工字钢锚固采用螺栓焊接在底板上，螺栓直径≥18mm。

B、压板的尺寸不得小于100mm(宽)X10mm(厚)，用两个螺栓固定；

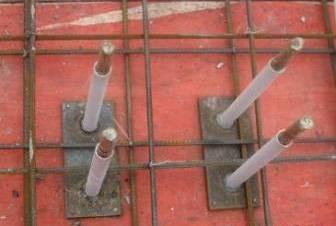

C、预埋时底板应刷脱模剂，螺杆用PVC管和透明胶布固定，便于以后拆除。
