外架小横杆外露长度规范要求_详细的脚手架各部位构造要求解读

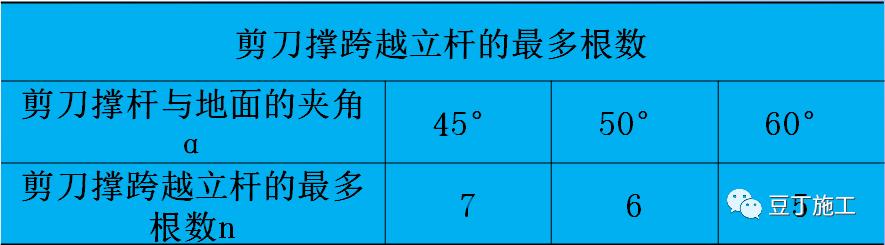

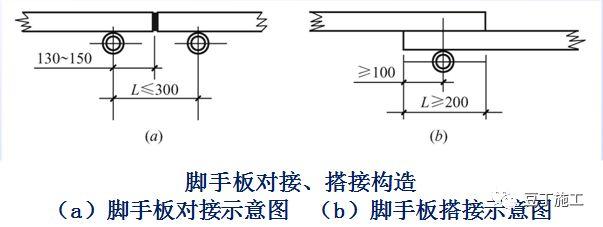

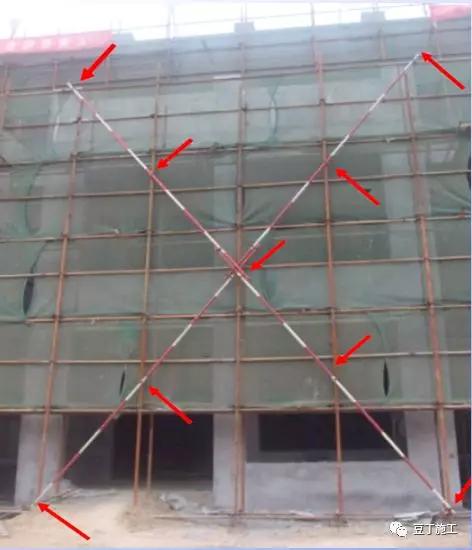

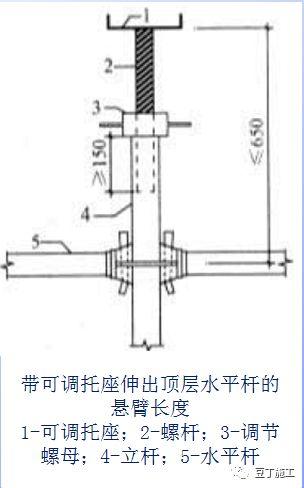

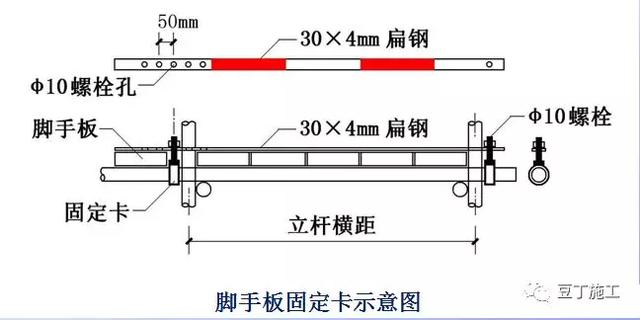

本文详细解读了脚手架的安全规范,包括脚手架的高度限制、杆件构造、扣件要求、脚手板的铺设、连墙件构造、剪刀撑和横向斜撑的设置以及特殊类型的脚手架如满堂脚手架和模板支撑架的构造要求,旨在确保脚手架搭设的安全性和稳定性。
摘要由CSDN通过智能技术生成

源自丨百度文库

整理丨豆丁施工

脚手架之所以发生安全事故,主要原因是由于脚手架搭设或拆除过程中,违反脚手架相关安全技术规范规定的构造要求造成的。

主要参照规范:


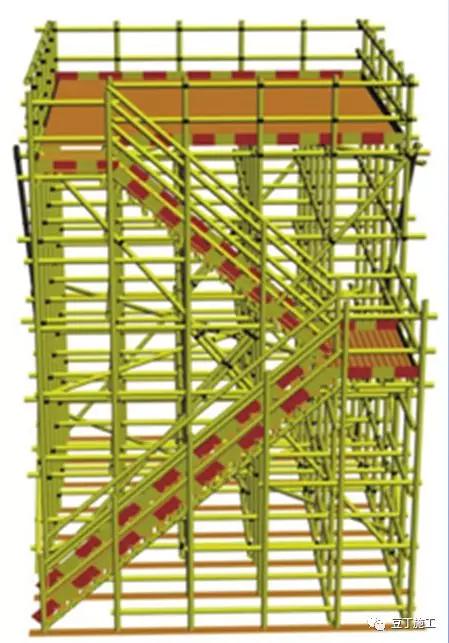

脚手架搭设高度要求

单排脚手架搭设高度不应超过24m

双排脚手架搭设高度不宜超过50m

悬挑脚手架的搭设高度不宜超过20m

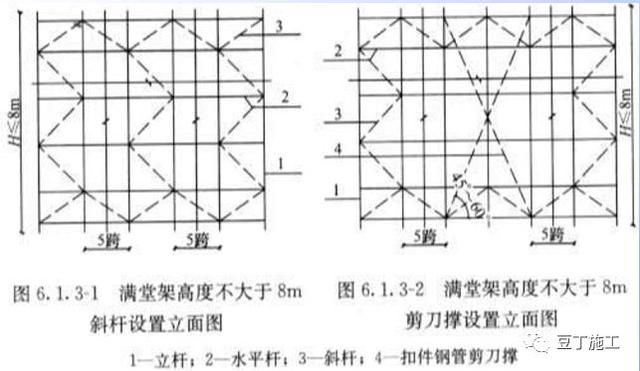

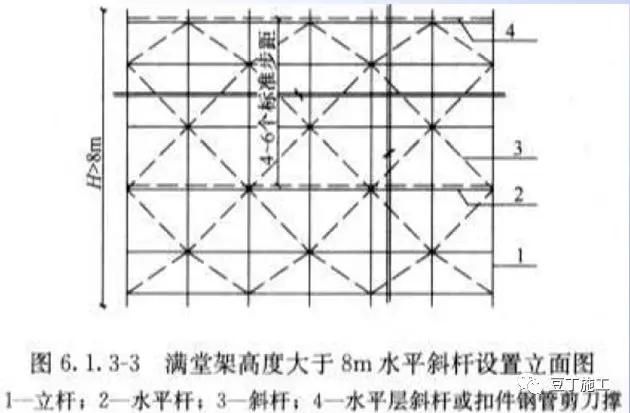

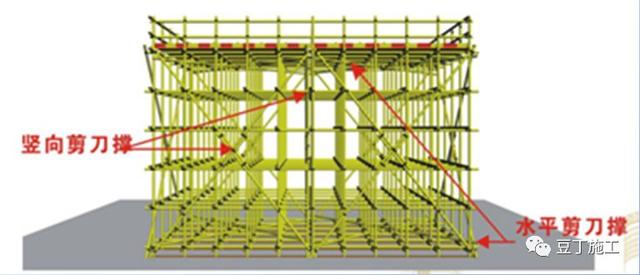

满堂脚手架的搭设高度不宜超过36m

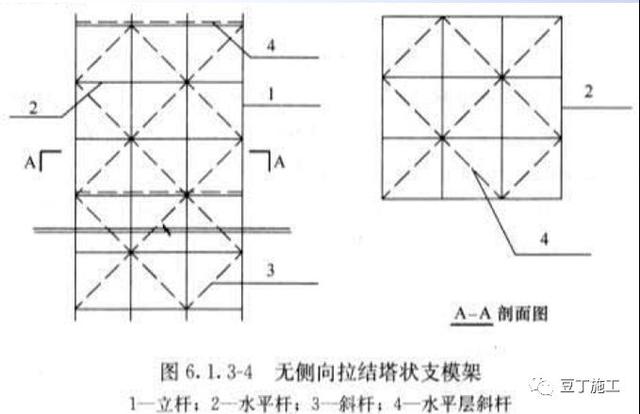

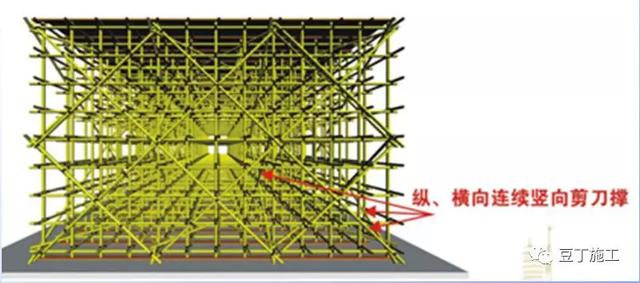

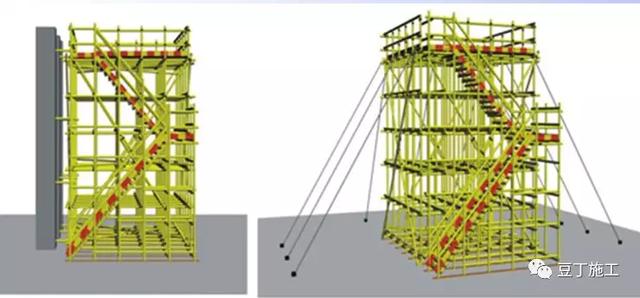

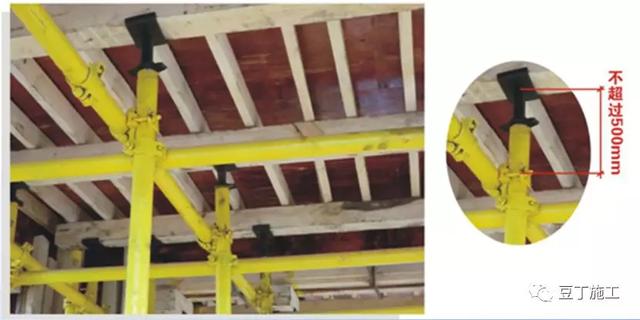

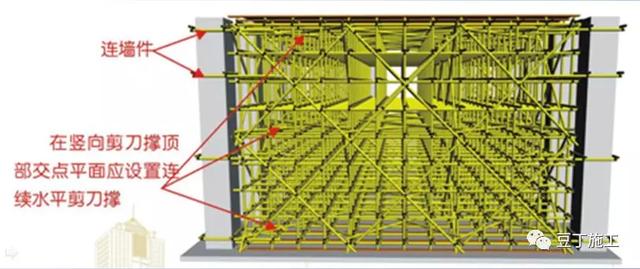

满堂支撑架搭设高度不宜超过30m

当满堂支撑架小于4跨时,不宜超过5.2m

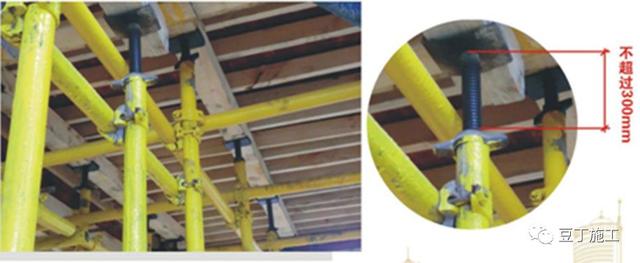

盘扣式模板支架搭设高度不宜超过24m

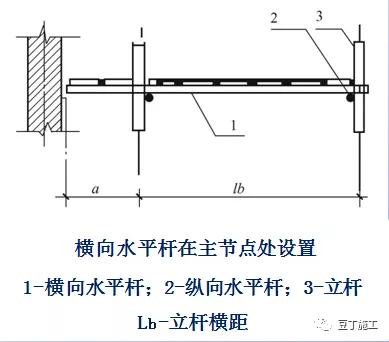

脚手架杆件构造要求

1

立杆

是脚手架的关键部件,主要受力杆件,负责传递和承受力的部件。立杆间距应均匀设置,不能大于设计间距,否则降低立杆承载能力。立杆的搭设应符合以下要求:

1)每根立杆底部宜设置底座或垫板(当脚手架搭设在永久性建筑结构混凝土基面时,立杆下底座或垫板可根据情况不设置)。

2)脚手架必须设置纵横向扫地杆。纵向扫地杆宜采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。


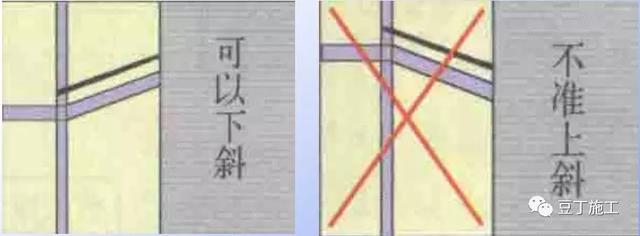

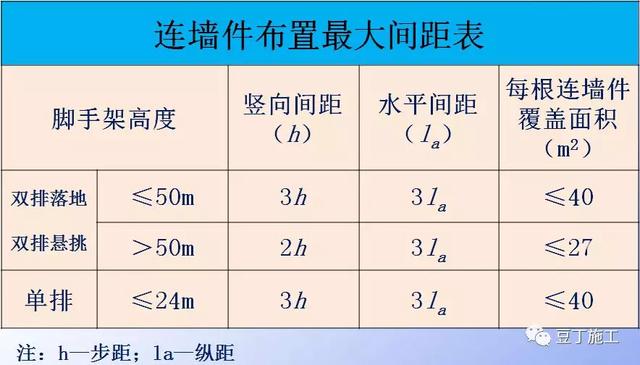

3)立杆必须用连墙件与建筑物可靠连接。


4)当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于lm。靠边坡上方的立杆轴线到边坡的距离不应小于500mm,脚手架底层步距不应大于2m。


5)立杆接头除顶层顶部可采用搭接外,其余各层各部接头必须采用对接扣件连接。对接可提高承载能力,一个对接接头的承载能力比搭接的承载能力大 2.14 倍。因此在竖立杆时,要注意杆件的长短搭配使用。顶层顶步立杆指顶层栏杆立杆

6)立杆上部应始终高出操作层1.5m,并进行安全防护。立杆顶端宜高出女儿墙上皮lm,高出檐口上皮1.5m。

7)脚手架立杆接长、对接应满足以下要求:

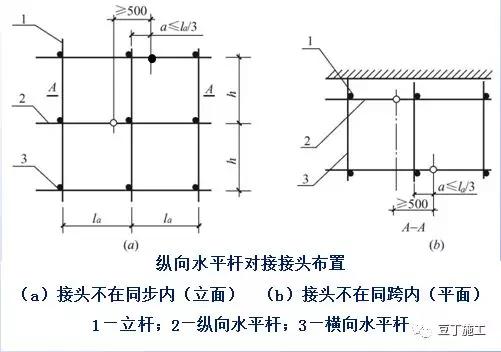

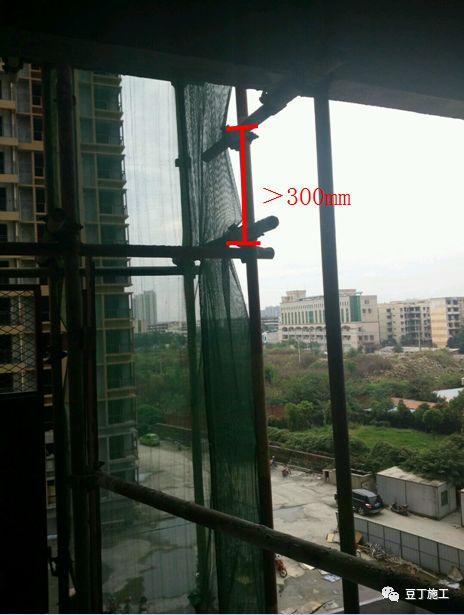

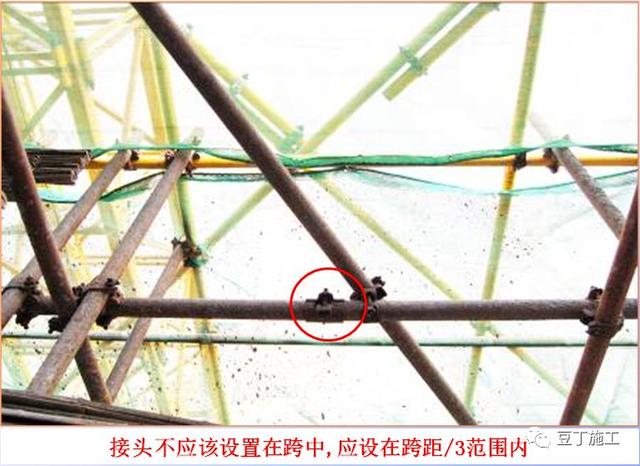

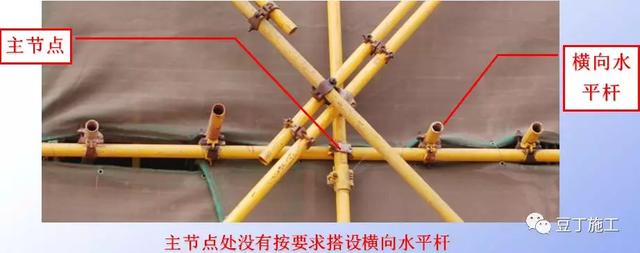

①立杆上的对接扣件应交错布置;两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3。

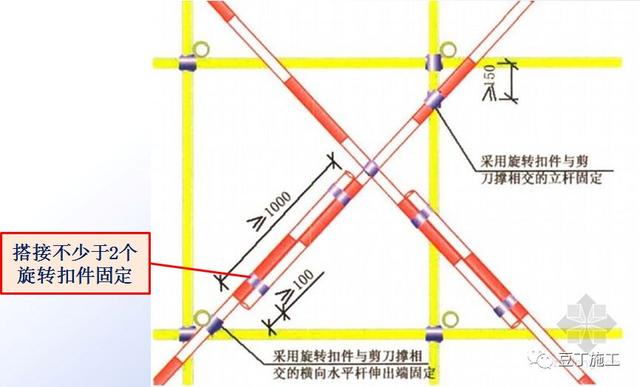

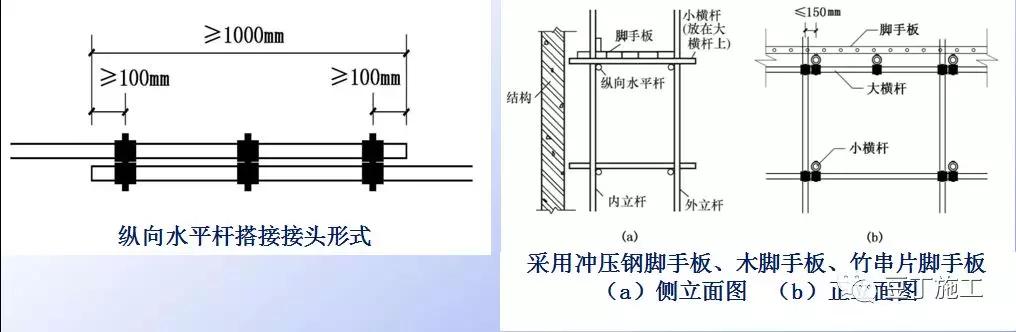

②搭接长度不应小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm。
