昨天,我做了一个简单的推动Z轴,目的是用来推动一个吸气装置。
这个装置,在抽掉等离子清洗产生的废气后,上升到最高点,以避开在它下方传送带上较高的物料。
推动行程150毫米,因为没啥精度要求,±1mm也可以。
所以,这个轴是用双作用气缸驱动,普通单滑块线性导轨导向。(用叉子式传感器,检测是否已推到最高位置)
既然用了气缸,自然,里面涉及到了一个简单的气路。
因为希望在最高点时,如果出现断电断气,要保证吸气装置在那个位置保持一定时间不动,所以需要一个三位五通中封的电磁阀。(再加双边调速阀控制速度)
在系统里一搜,很快电磁阀就选好了。
一看,气接口是Rc1/8,不由得想起各种气管接头的类型和参数。

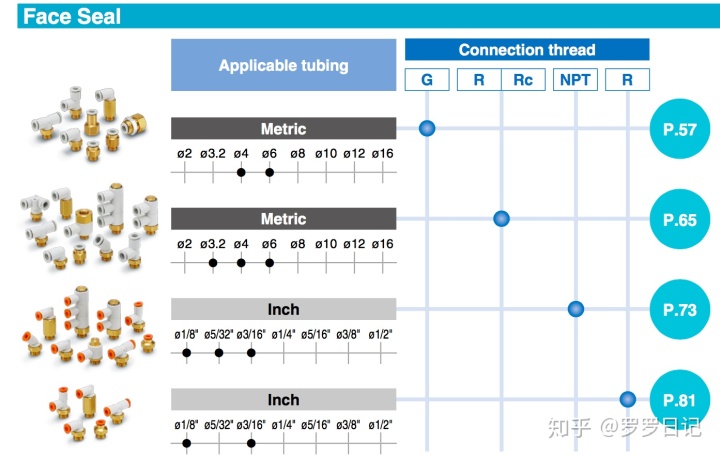

例如,在供应商的产品目录中,经常有NPT1/8,Rc3/4,G1/4等接口。
![69f2670e098c216b38936cabe9bf1117.png](https://img-blog.csdnimg.cn/img_convert/69f2670e098c216b38936cabe9bf1117.png)

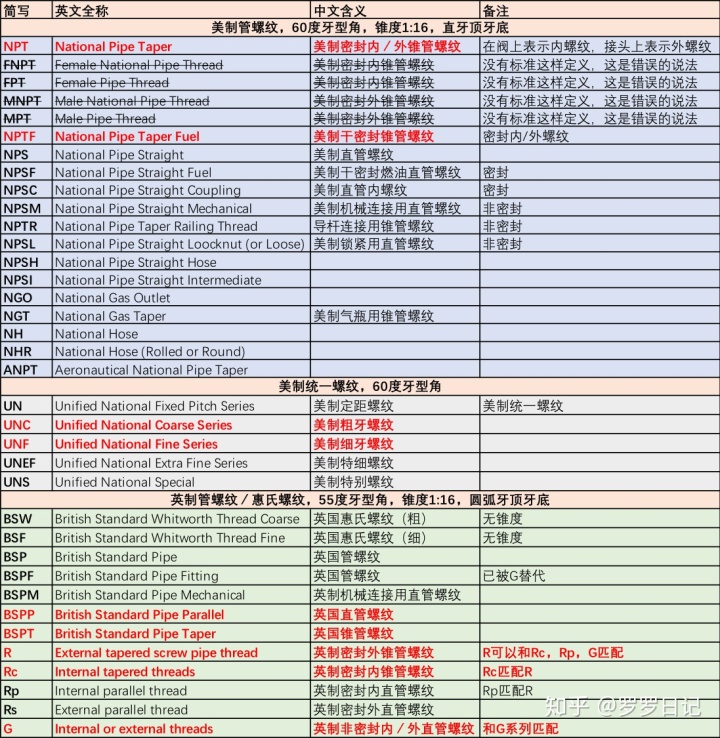

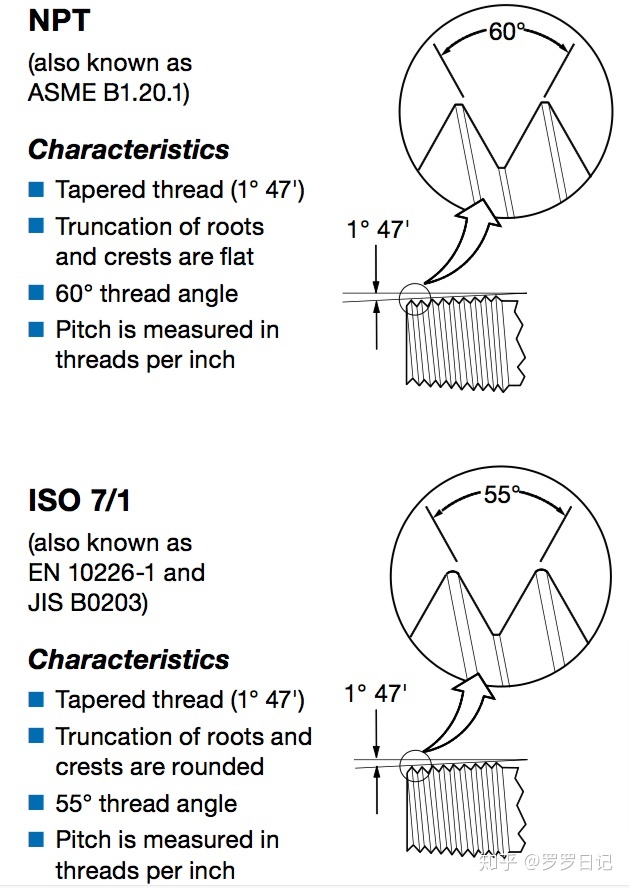

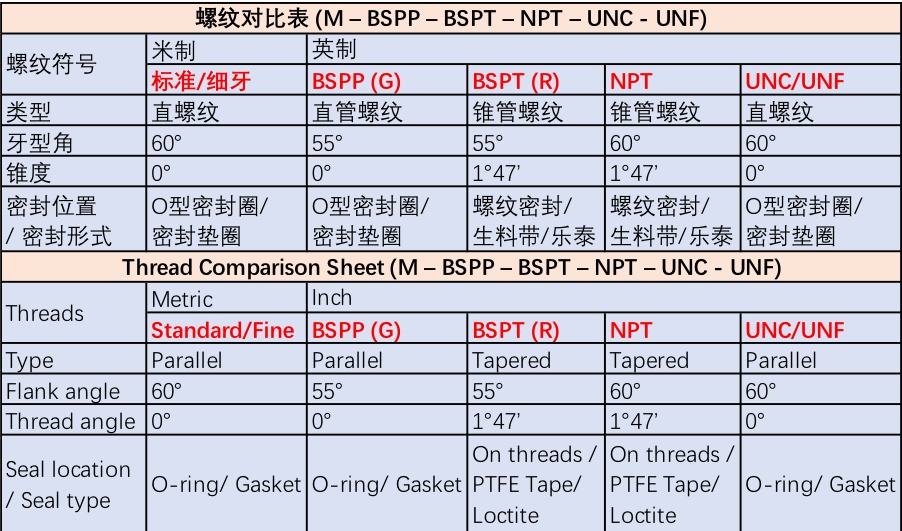

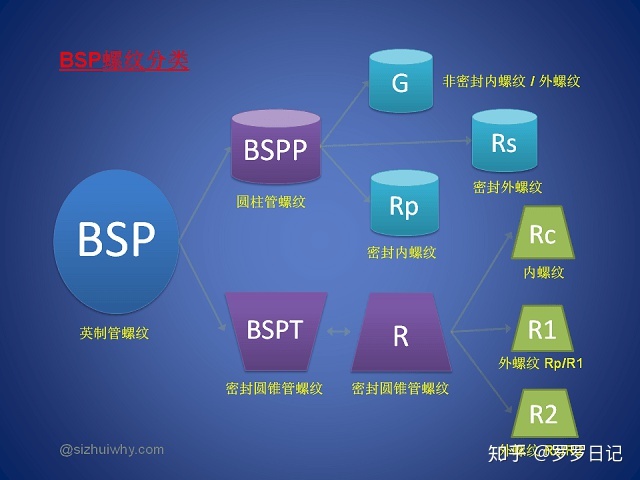

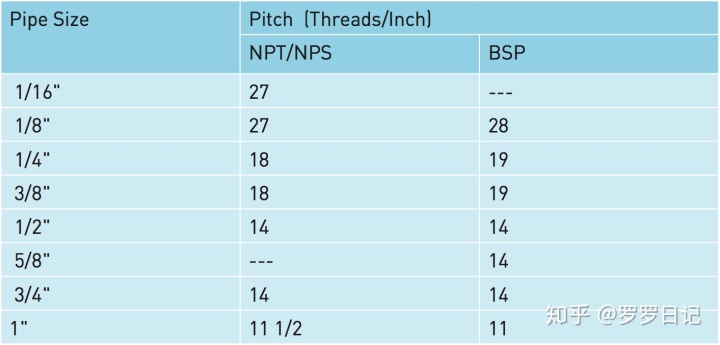

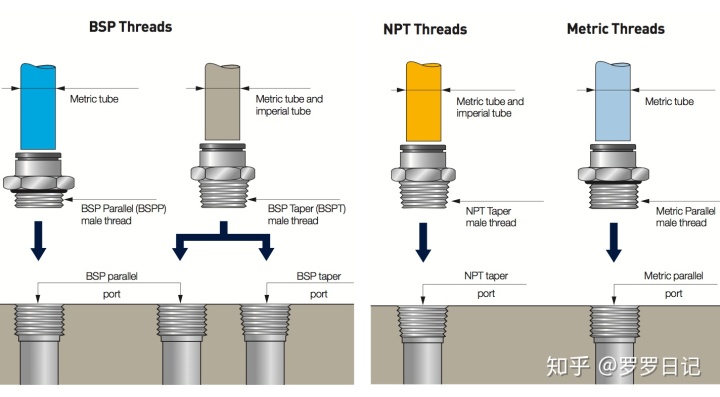

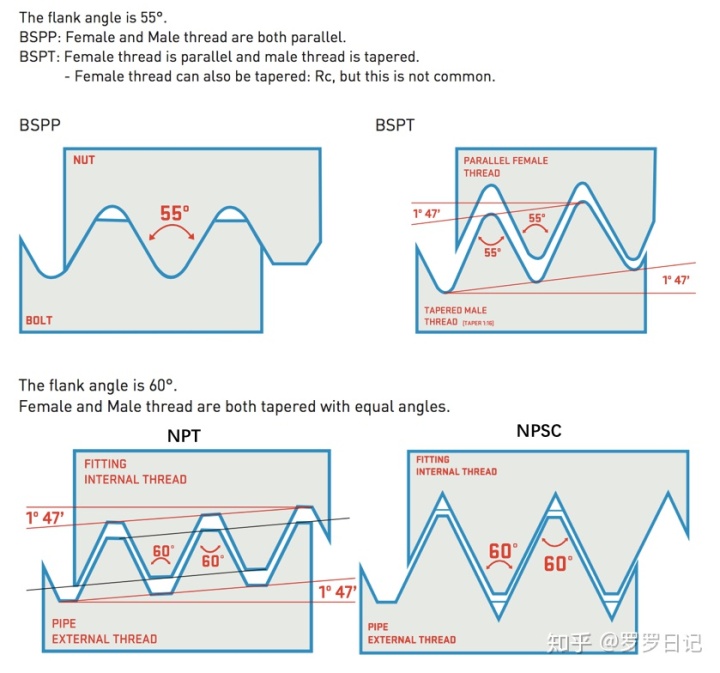

那么,这些管螺纹接口NPT,Rc,G等到底是什么含义?有什么区别?
谈到这些问题,不得不说到惠氏螺纹。
我们知道, 普通连接螺纹的牙型角是60度。

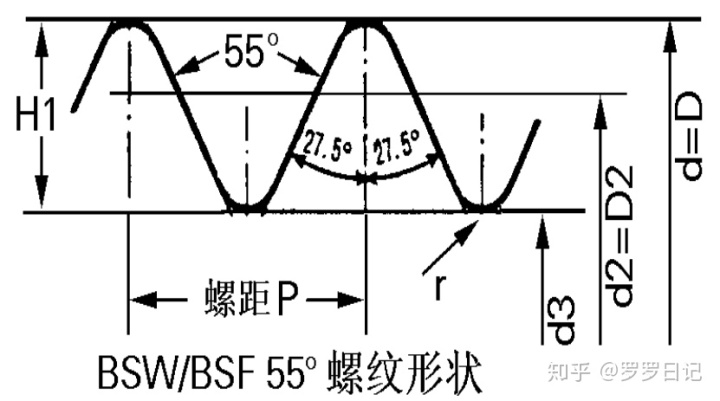

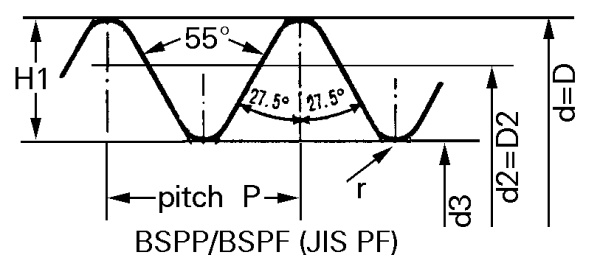

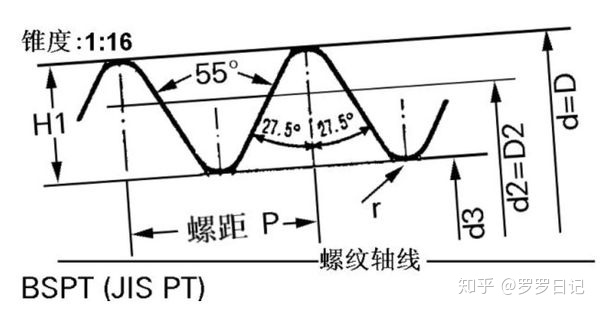

这个惠氏螺纹,与普通螺纹不同之处在于,它是55度牙型角。
为什么做成55度呢,原来,有个有趣的事情。
惠氏螺纹的发明人,约瑟夫·惠特沃斯(Joseph Whitworth),伴随英国工业革命浪潮,建立了自己的多个机床生产厂。
这些不同的厂,由于没有统一的螺纹标准,各自按照自己的经验制造螺纹,结果尺寸不尽相同,这就导致螺纹零件互换性成为问题。
比如,可能同一个零件同一个位置的螺孔,换一个螺钉后无法锁紧。
随着生产规模的不断扩大,Whitworth意识到了这个严重的问题。
