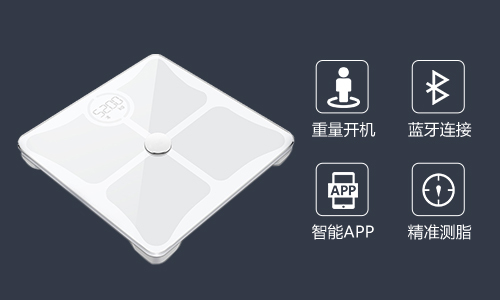

智能体脂秤又称健康秤，能测出不同时间人体的脂肪和水分等所占比例，从而反映出人体在不同时间的健康状况。由于测试人体电阻时，需要人体和测试电极直接接触，所以脂肪秤产品要有很强的抗ESD静电干扰性能，本文介绍基于4位单片机SH66P58的智能体脂秤方案设计，并对量产设计可能发生的问题做了相关说明。

智能体脂秤方案系统硬件设计

本方案选用中颖开发的4位单片机SH66P58作为主控芯片，实现控制和信号采集处理功能。SH66P58是一款CMOS 4位单片机，该器件集成了SH6610D CPU内核、RAM、ROM、定时器、LCD驱动器、I/O端口、16位Σ-ΔADC、升压及稳压电路、蜂鸣音发生器、PWM，而且内建PLL以及看门狗定时器，低电压复位和低电压检测电路。

主系统硬件架构主要由电池、LCD屏、按键、压力传感器、测脂电路和EEPROM数据存储器组成。外围电路非常简单，既节约了成本，又增强了可靠性。LCD玻璃、按键、压力传感器和EEPROM芯片直接与SH66P58的管脚连接。测人体电阻电路由运放和部分电阻电容组成，此电路需要的激励方波信号由SH66P58内部集成的PWM模块产生，节省了信号发生电路。

智能体脂秤方案系统软件设计

本文仅列出主要功能的流程图，如图所示。软件中很重要的一个环节就是计算脂肪比例，下面简单介绍科学家Lukaski和Bolonchuk研究的脂肪含量计算公式。
