案例

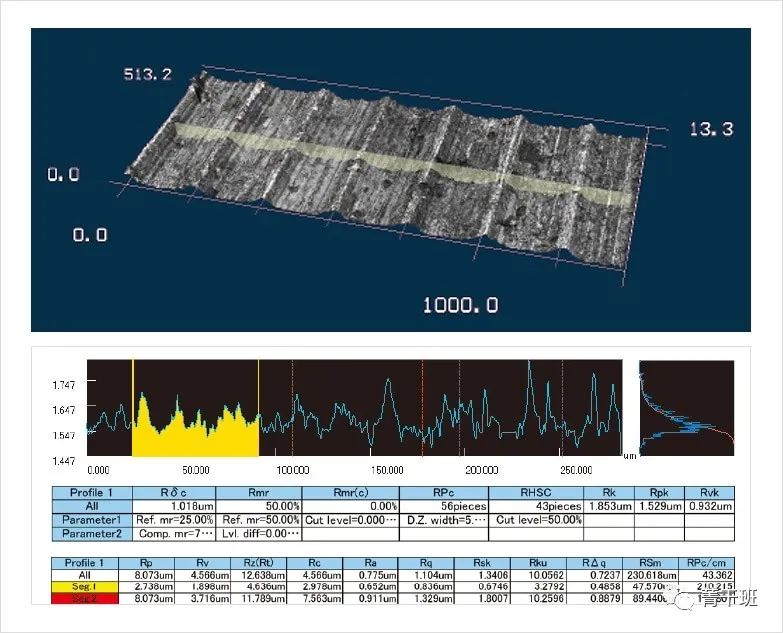

滑动面的平滑性/阻力确认 Ra(算术平均粗糙度)/Rz(最大高度)

方向盘部件

以Ra确认滑动面的平滑性，以Rz确认有无阻力。由于仅看Ra会遗漏单一突出的点等，因此两者并用非常重要。

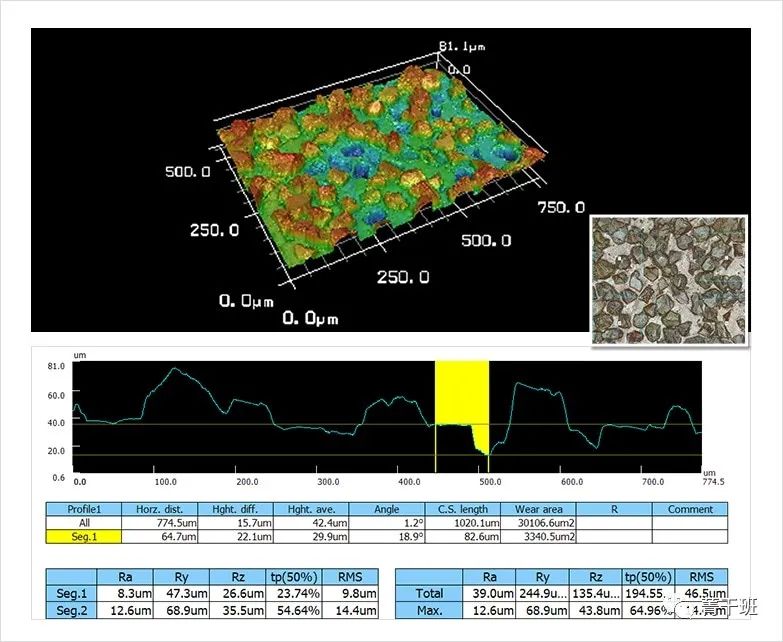

以粗糙度定量化磨刀石的品质 Ra(算术平均粗糙度)/Rz(最大高度)

金属磨刀石

每当号数不同时，就以Ra／Rz确认成品。事先通过数值进行管理，即可稳定品质。

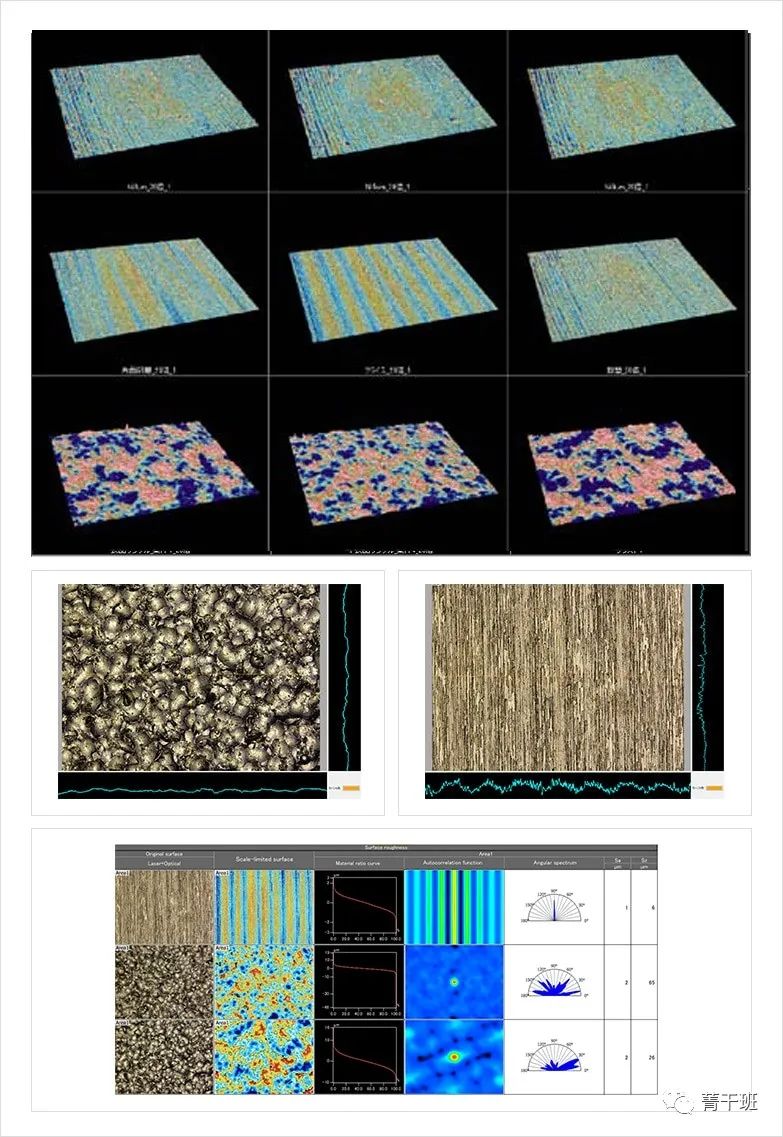

定量化因金属加工法产生的差异 Sa(算术平均高度)/Sz(最大高度)/Str(表面性状的长宽比)

金属加工面

比较不同加工方法所产生的表面性状的变化。可以Sa／Sz看出成品的状况，以Str看出成品痕迹如何呈现在外观上。

---

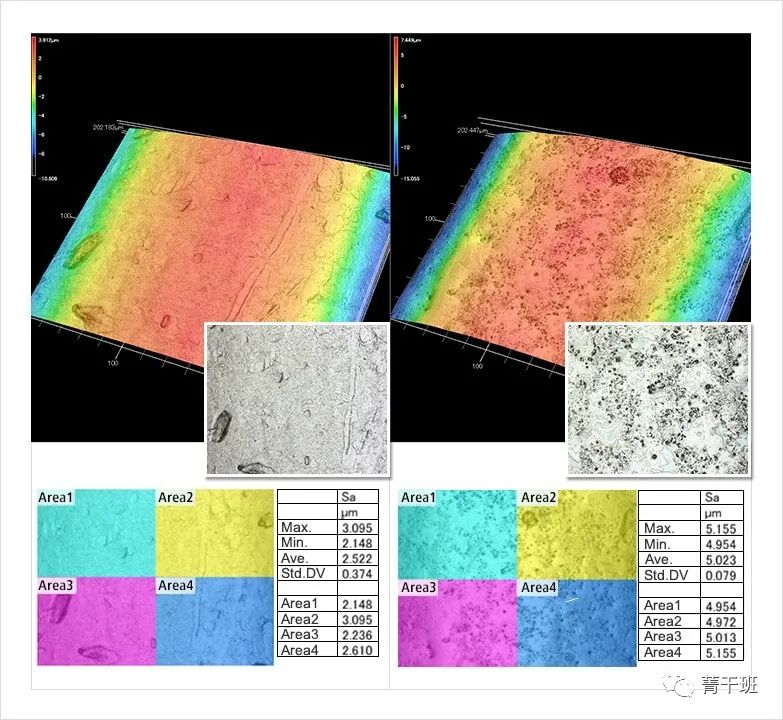

焊锡的不良分析 Sa(算术平均高度)

焊锡表面

进行焊接时，焊锡会大范围扩散而引起外漏现象。如果以Sa比较OK品和NG品，则可明确NG品较为粗糙。评估范围从线扩大到面，因此可进行更加准确的判断。

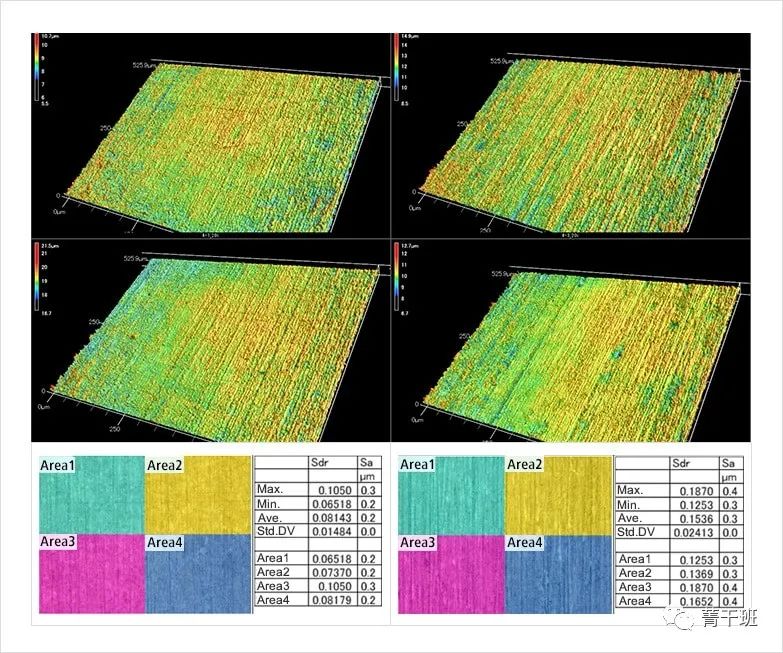

评估不同条件的蚀刻后铜 Sdr(界面扩展面积比)Sa(算术平均高度)

不同处理条件的镀铜

腐蚀后的镀铜表面粗糙度会影响之后的焊接等品质。以Sdr等有效评估表面积，以Sa有效观察整体粗糙度。

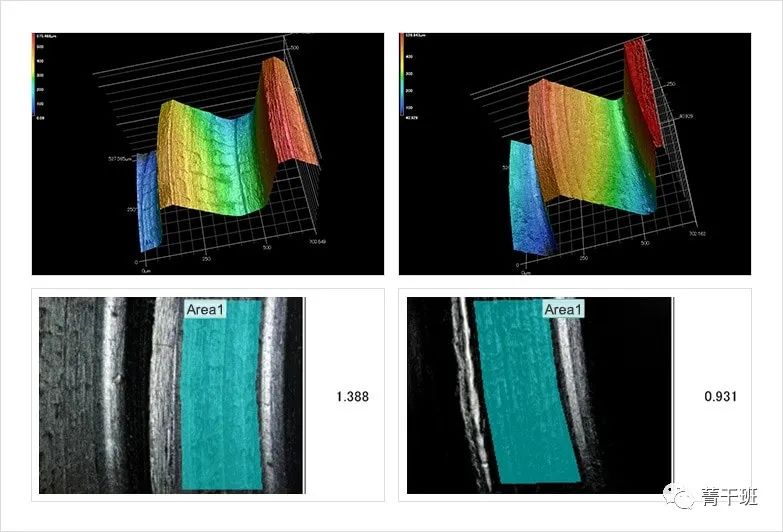

分析对偶材料的磨损问题 Sa(算术平均高度)

滑动部螺丝部件

存在削去对偶材料树脂的问题，需以Sa确认滑动面的平滑性。改善加工方法使被测品的Sa变小，验证结果也处于良好状态。可成功数值化用于维持品质的指标。

以粗糙度定量化薄膜的品质 Sa(算术平均粗糙度)/Sz(最大高度)

薄膜表面

在对薄膜粗糙度进行数值管理方面，Sa、Sz十分有效。一旦以面进行观察，遗漏就会减少，可用于多层薄膜的品质稳定化及光泽的管理等。只要使用非接触式测量仪，就不会对形状产生影响。

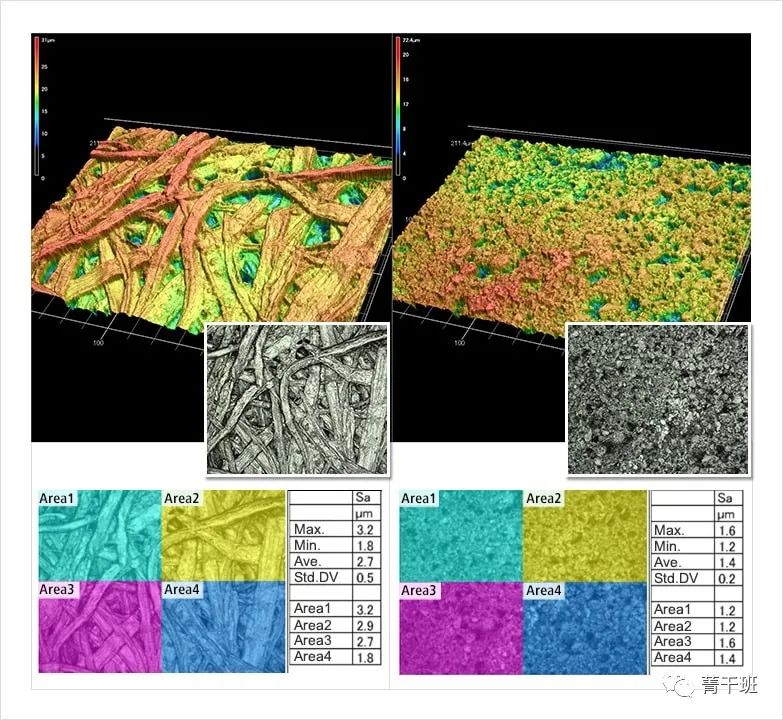

评估纸张品质对印刷的影响 Sa(算术平均高度)/Rsm(要素的平均长度)

比较印刷用纸

由于表面的光滑性会影响印刷品质，因此非常重要。虽然以Ra进行评估的案例较多，但以可捕捉面整体的Sa进行观察，可进行更加准确的评估。需要求产品的面整体品质时，以面进行的评估非常有效。观察凹凸周期的Rsm等也十分有效。

资料来源：KEYENCE
