python画柱状图如何显示数据_如何用Xmgrace (Qtgrace) 画柱状图

Xmgrace是一款非常强大的画图软件，能同时在windows和Linux系统下使用，而且还是免费的。网上关于xmgrace的教程有很多，我也不能算是非常精通这款软件，所以每次要画图时，就去网上查查相关的用法。这次花了半天时间搞清楚如何用xmgrace画一个柱状图 （注意，不是条形统计图），在这里用实例分享给大家。

先看看最终效果

数据格式

这里有两组数据，需要分开放在两个文件中，这样才能分别设置两组柱状图的填充和颜色。

data1.dat

1 -0.01 0.01

3 -0.02 0.02

5 0.01 0.02

7 -0.02 0.03

9 -0.02 0.02

11 -0.023 0.02

data2.dat

2 -0.15 0.02

4 -0.02 0.03

6 0.02 0.01

8 -0.02 0.02

10 -0.01 0.01

12 -0.03 0.02

导入数据

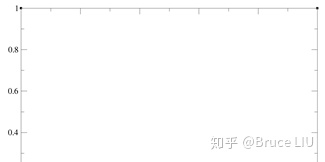

打开xmgrace，会出现一个空白界面

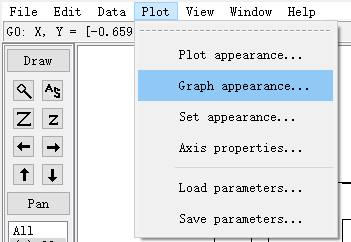

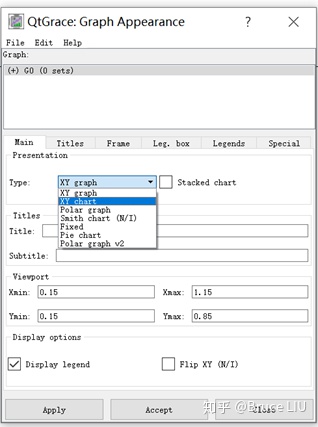

在正式作柱状图前，需要设置图的格式，Graph appearance->Type->XY chart->Apply->accept

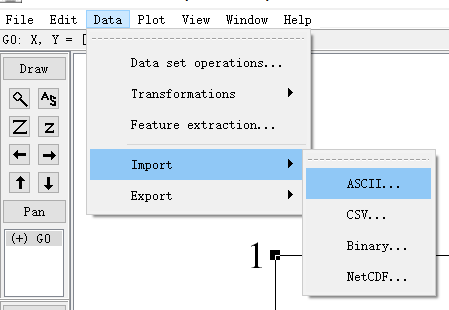

设置好图的格式后，就可以导入数据了。

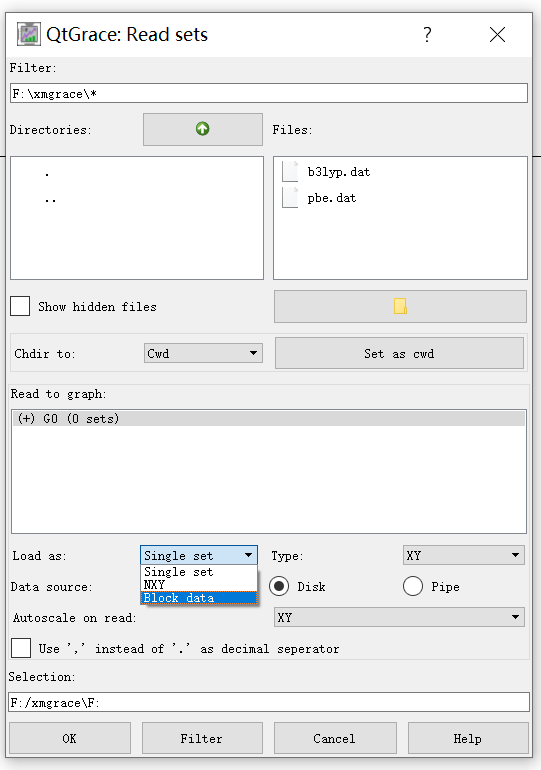

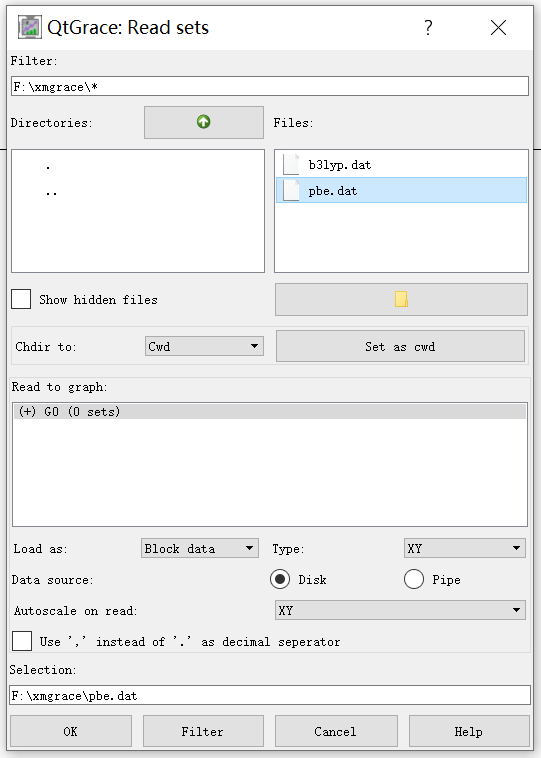

选择数据类型："block data"

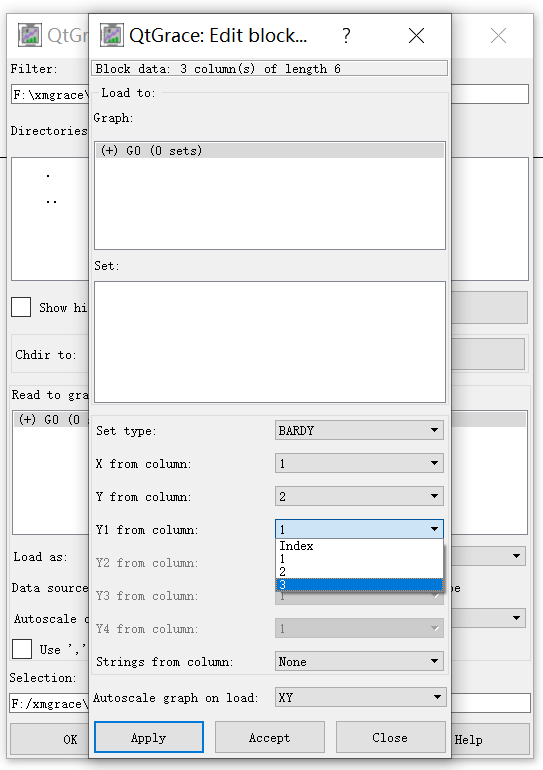

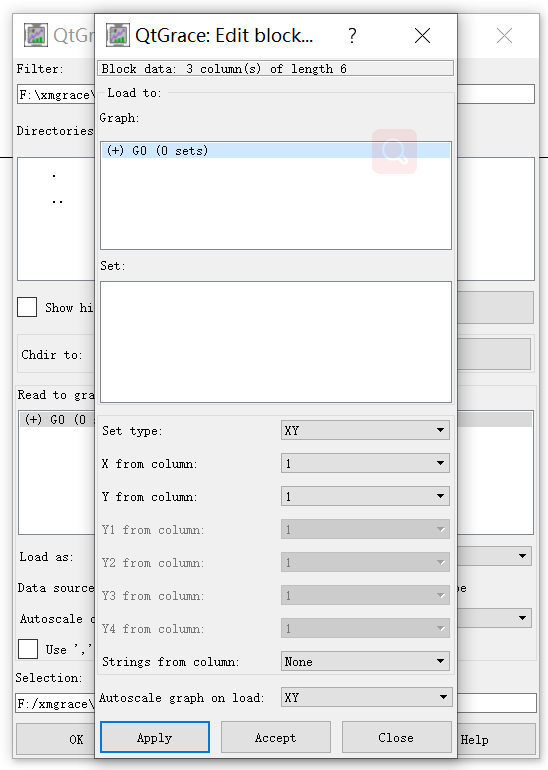

双击数据文件，会出现一个新的对话框

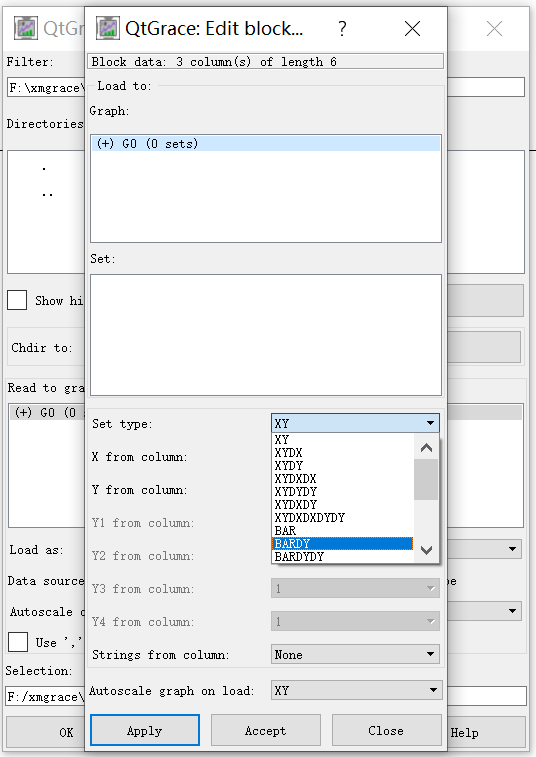

设置：set type->BARDY

x from column->1

y from column->2

y1 from column->3

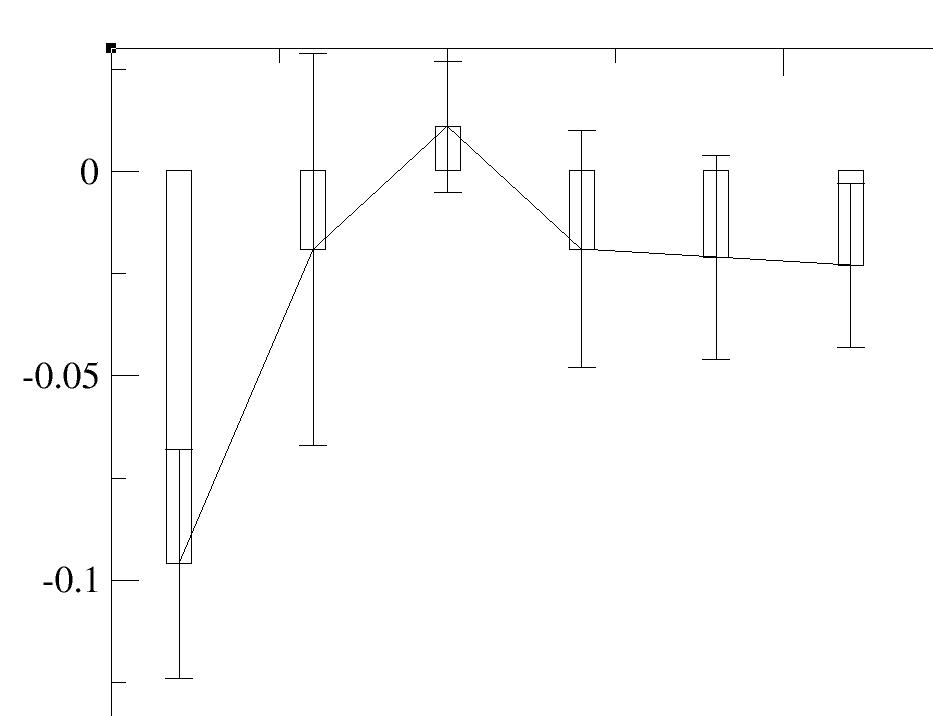

单击apply,就会出现下面这幅图。到这里，数据导入部分就结束了。

graph设置

下面就是设置图的appearance。

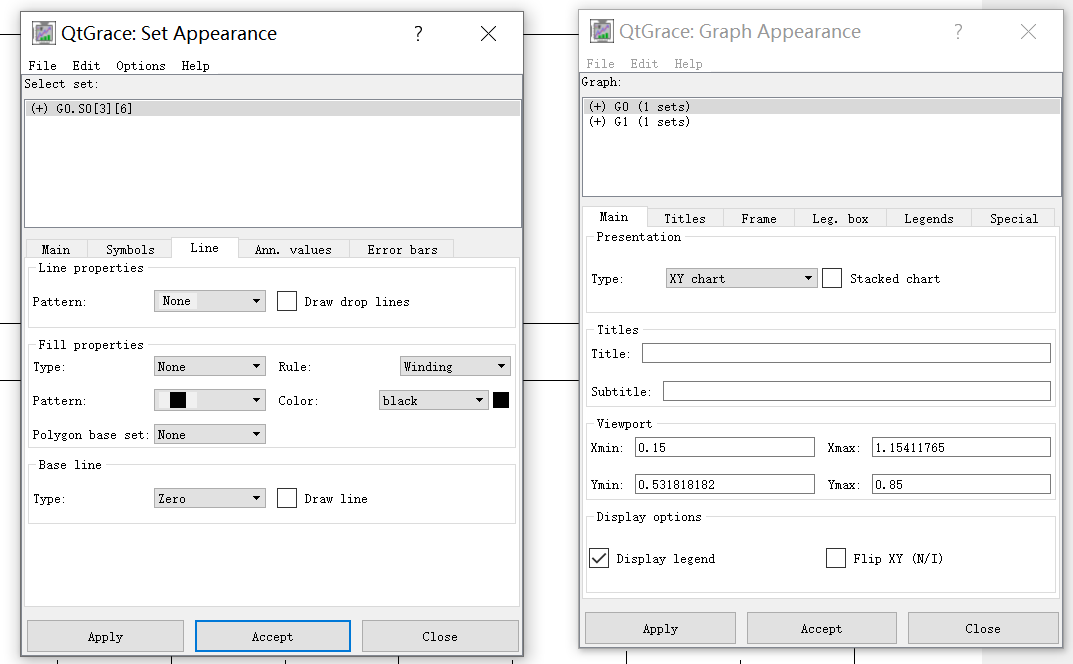

首先是把那条实线去掉

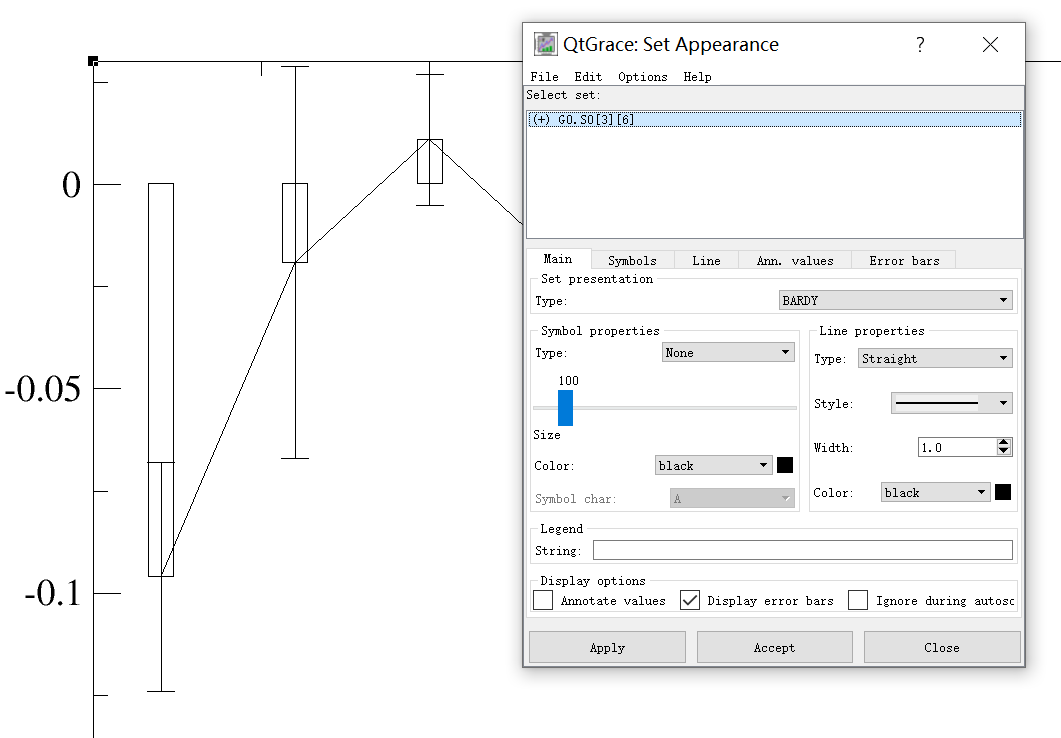

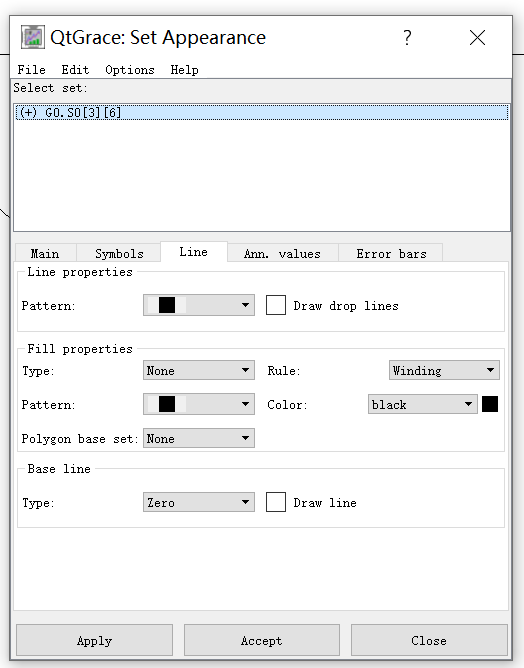

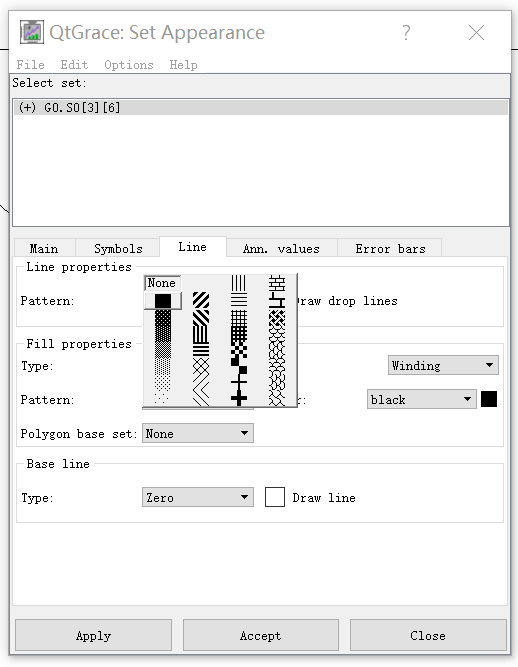

双击实线，出现对话框 set appearance

设置：Line->line properties->pattern->none

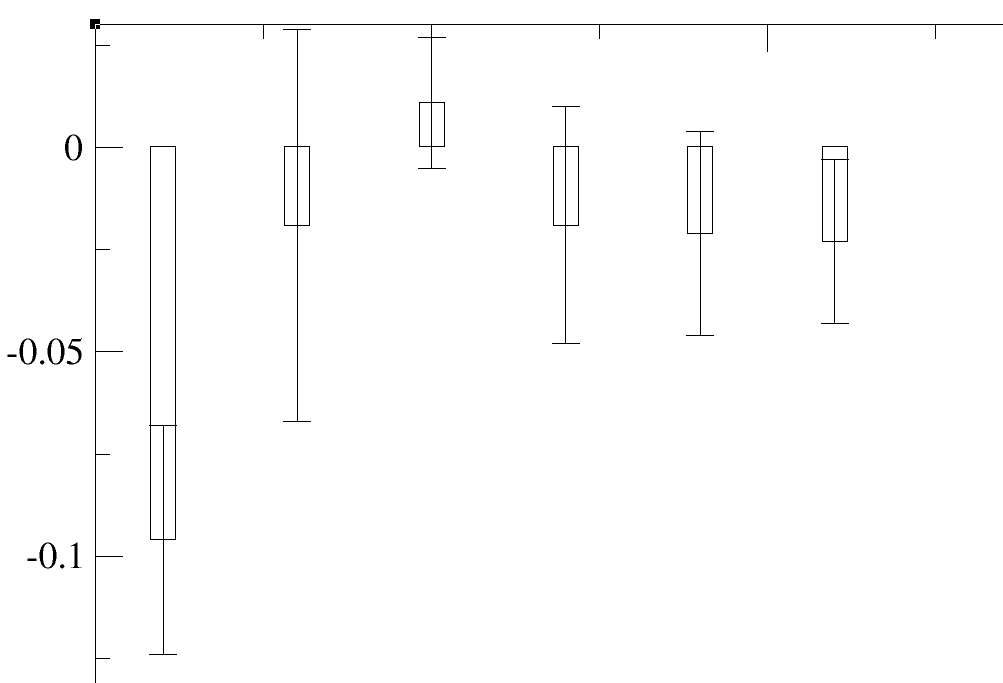

现在看起来有点样子了。

如何导入另一个graph

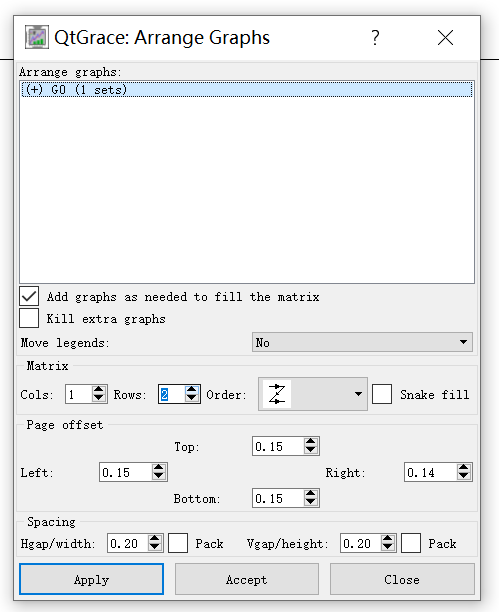

在arrange graphs中设置：matrix->rows->2

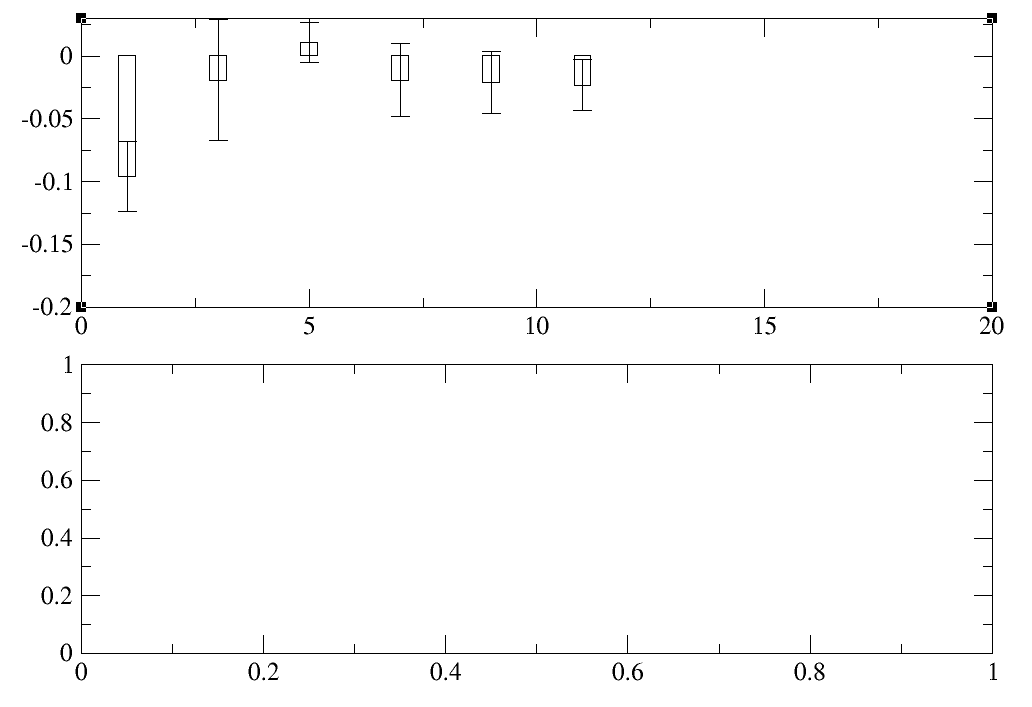

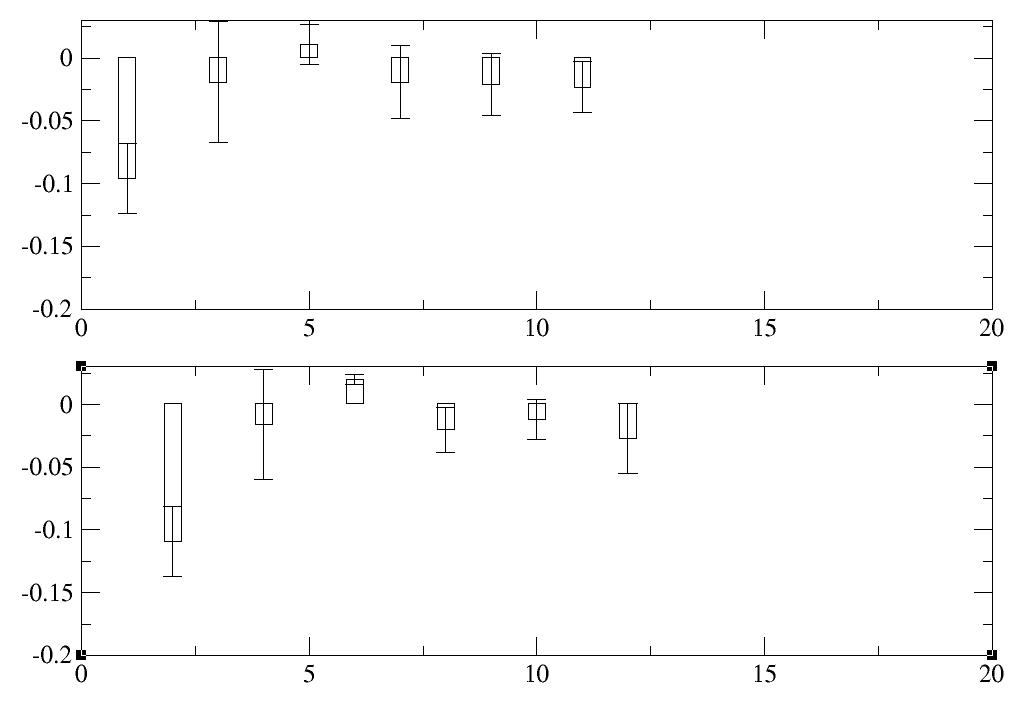

现在就出现了两个并列的图

双击第二幅图中的空白部分，选中第二个graph （注意第二幅图四个角上的黑点，表示已经选中）,然后用同样的方式导入第二组数据。

柱状图设置

分别设置两组柱状图的properties。要设置哪副图，就要先选中哪副图

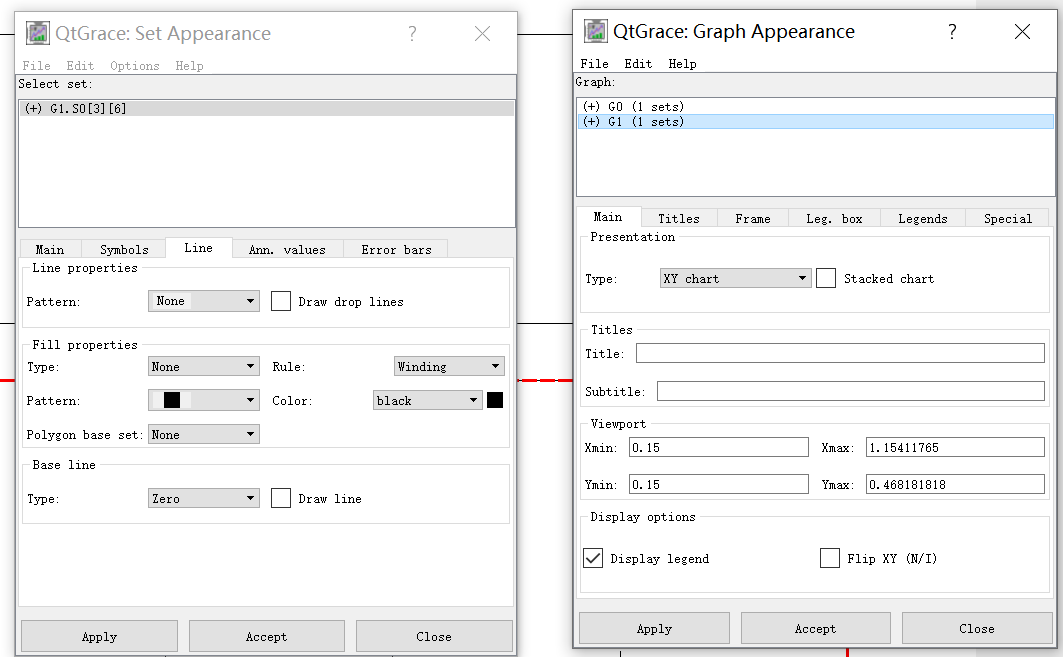

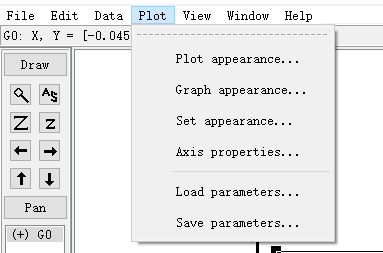

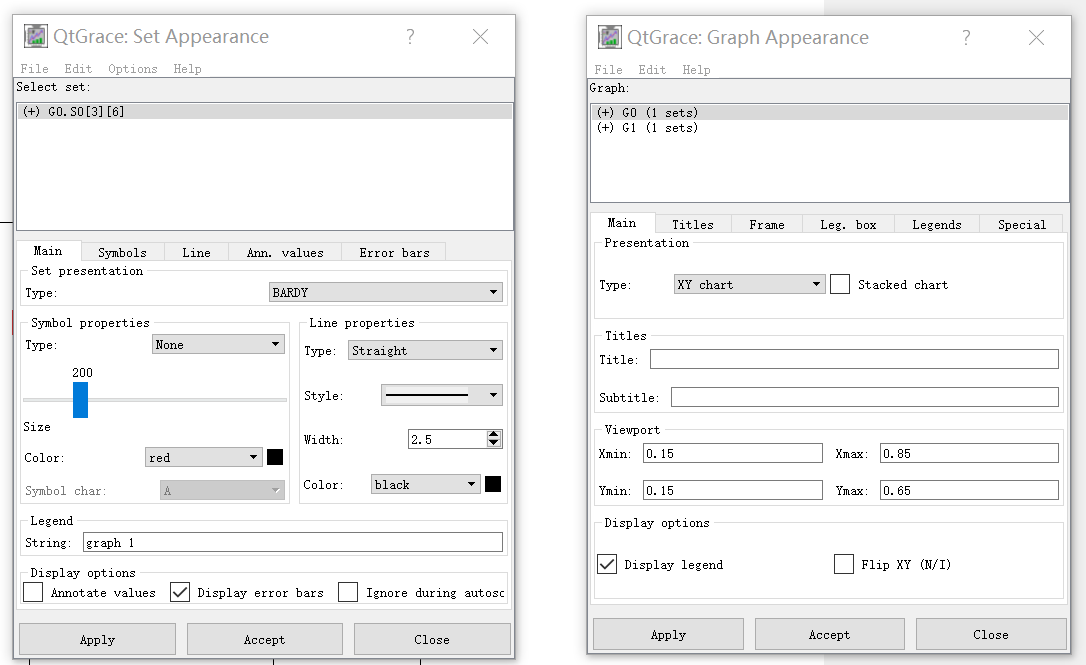

同时调出”graph appearance” 和”set appearance”两个窗口。

当需要编辑图G0时，需要双击右边的G0才能选中（比较tricky的部分）

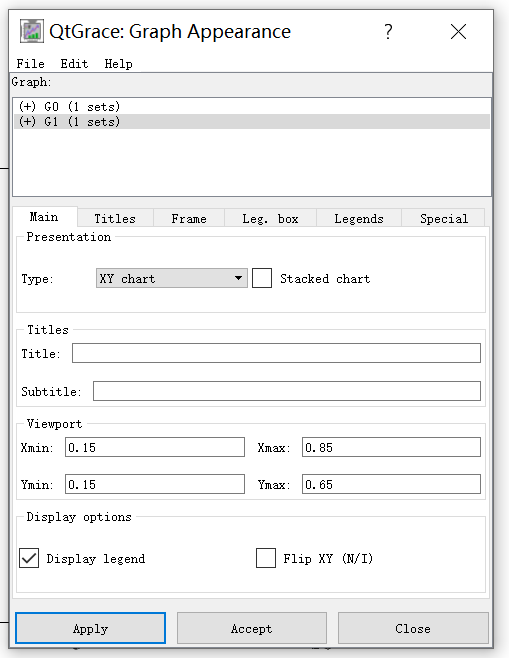

下面是选中G1的窗口

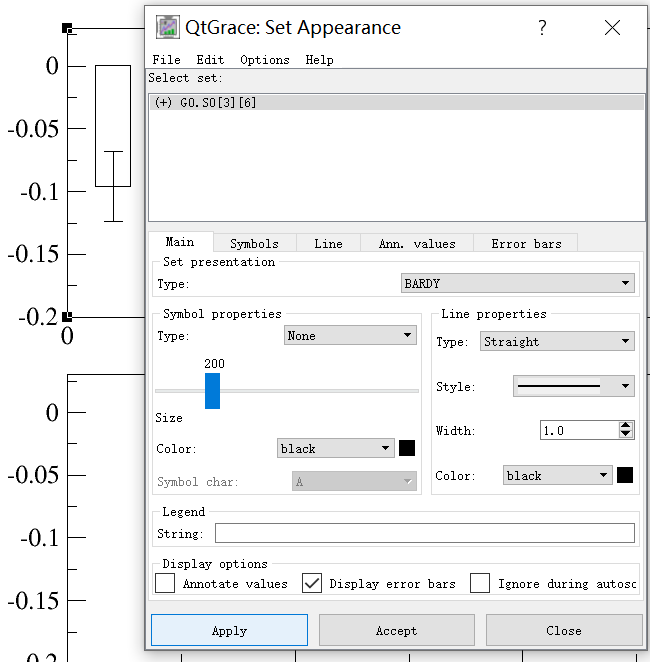

调柱状图的宽度：set appearance -> size->200

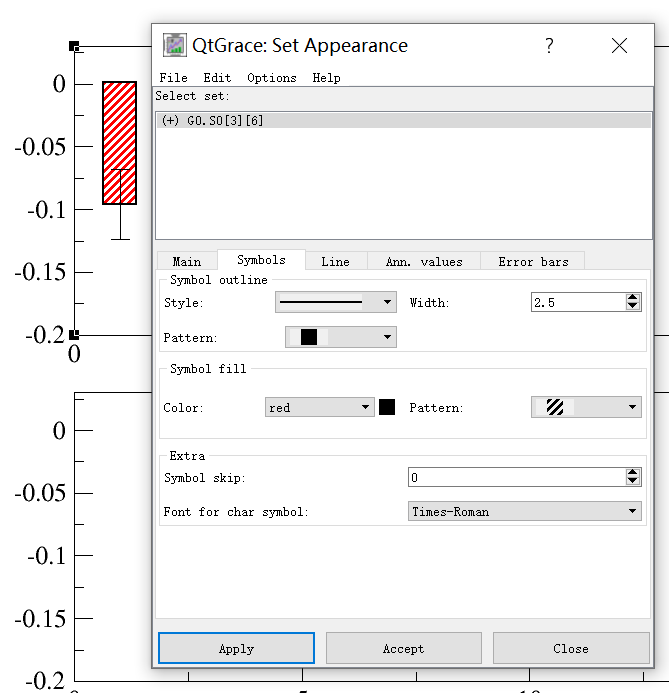

调粗细，填充

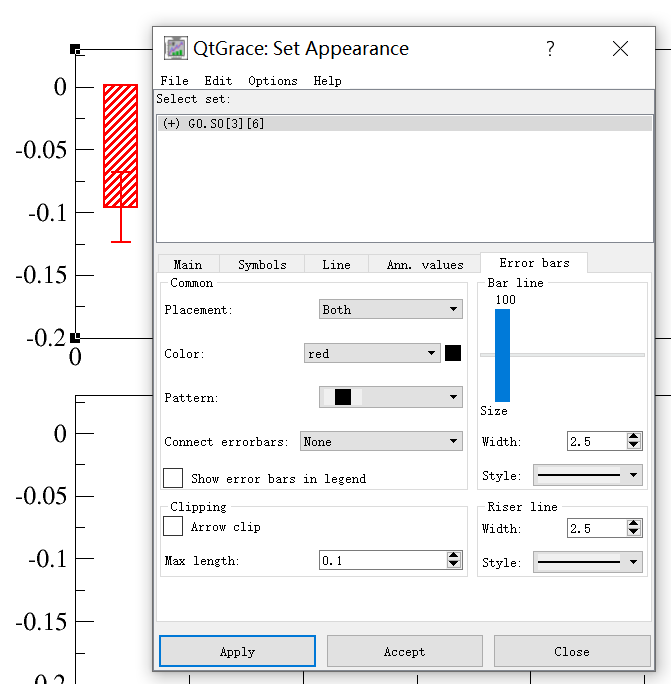

调error bar的粗细

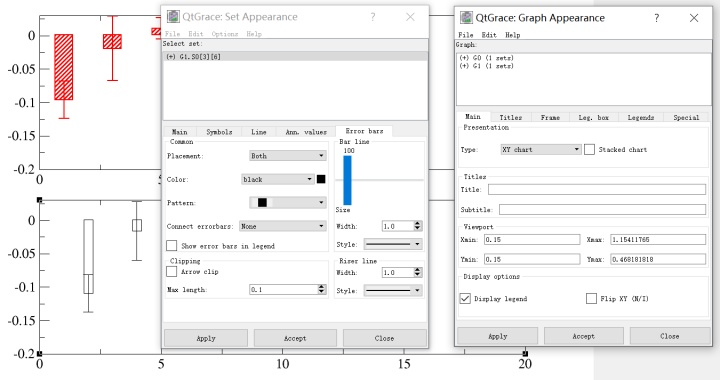

第一个图调好了就调第二个图

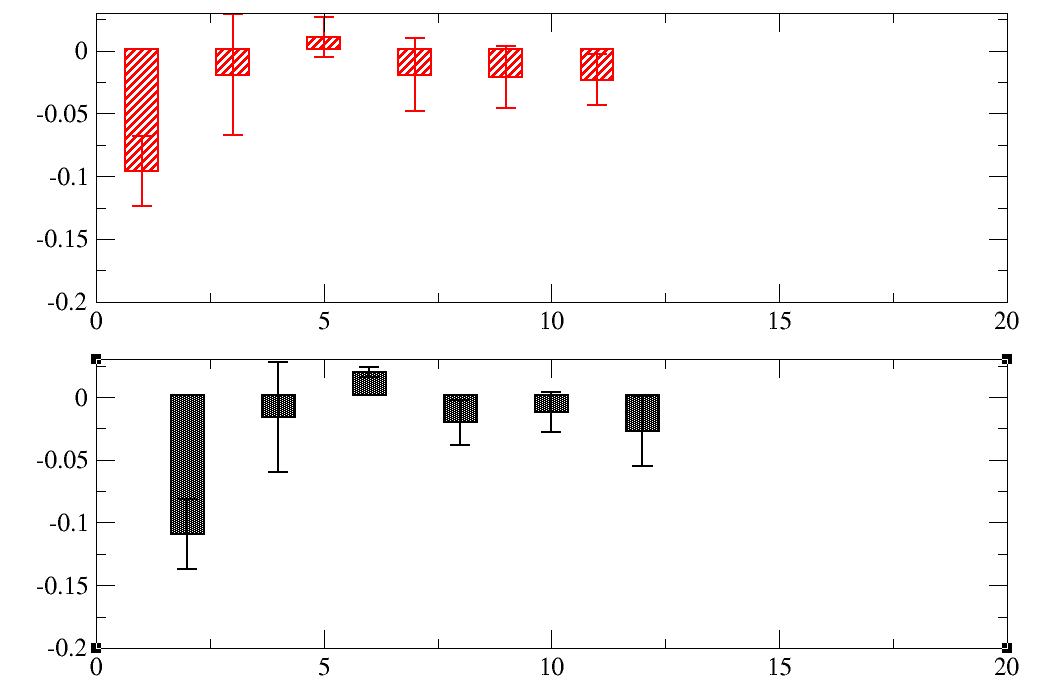

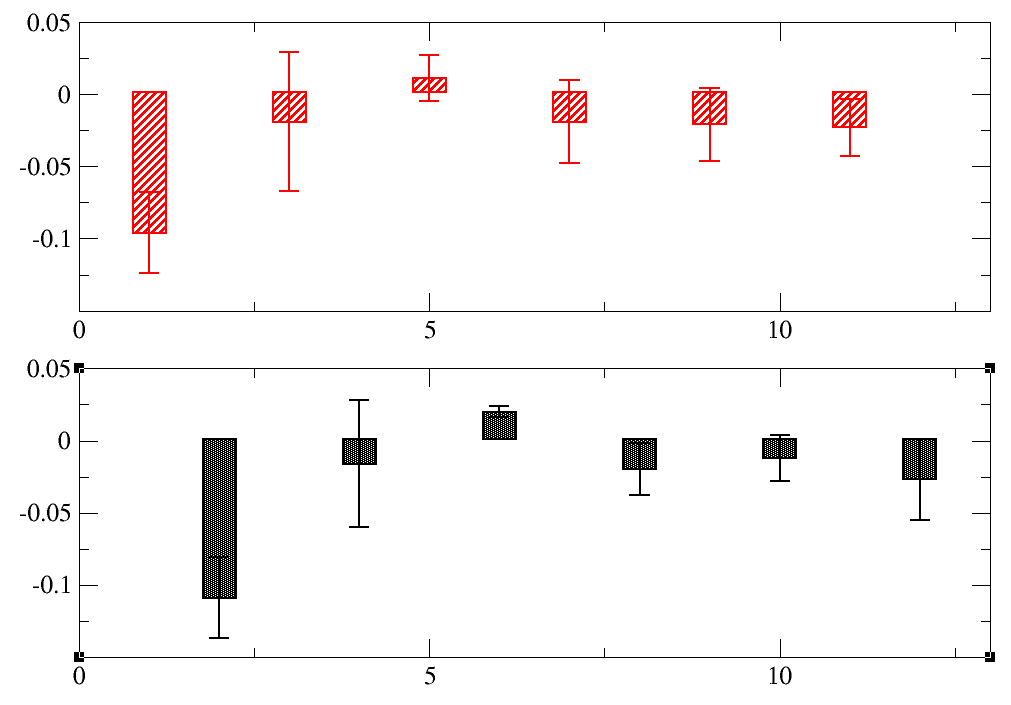

调好之后长这样

图的合并

最后，如何将两个图合并成一个图

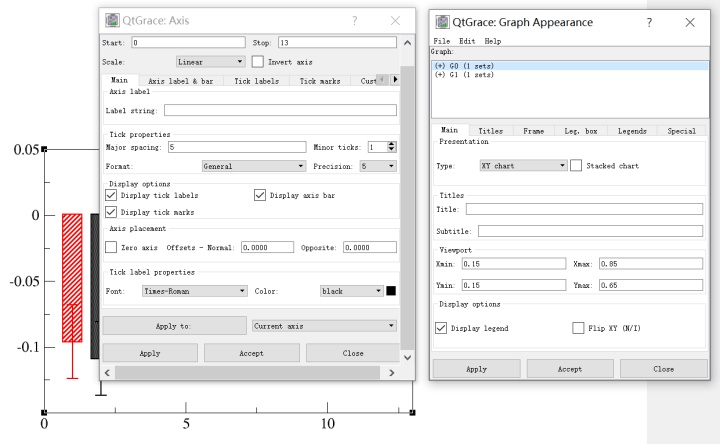

同时打开plot中的axis properties 和graph appearance

分别设置相同的XY坐标

同样，要设置哪副图，就双击右边对应的图名称

设置好之后长这样

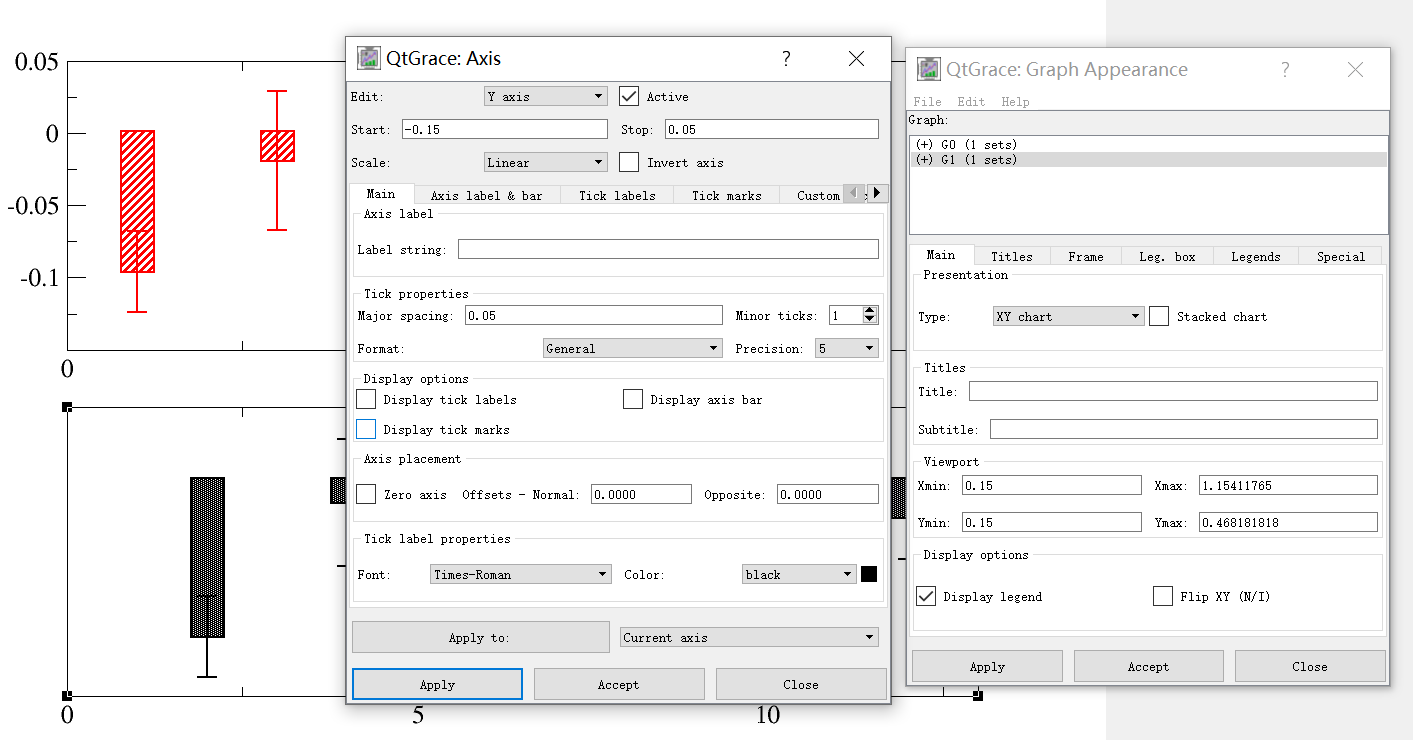

现在把第二幅图中的坐标去掉

去掉三个√：displace tick labels, displace axis bar, displace tick marks

对x轴和y轴都来一遍

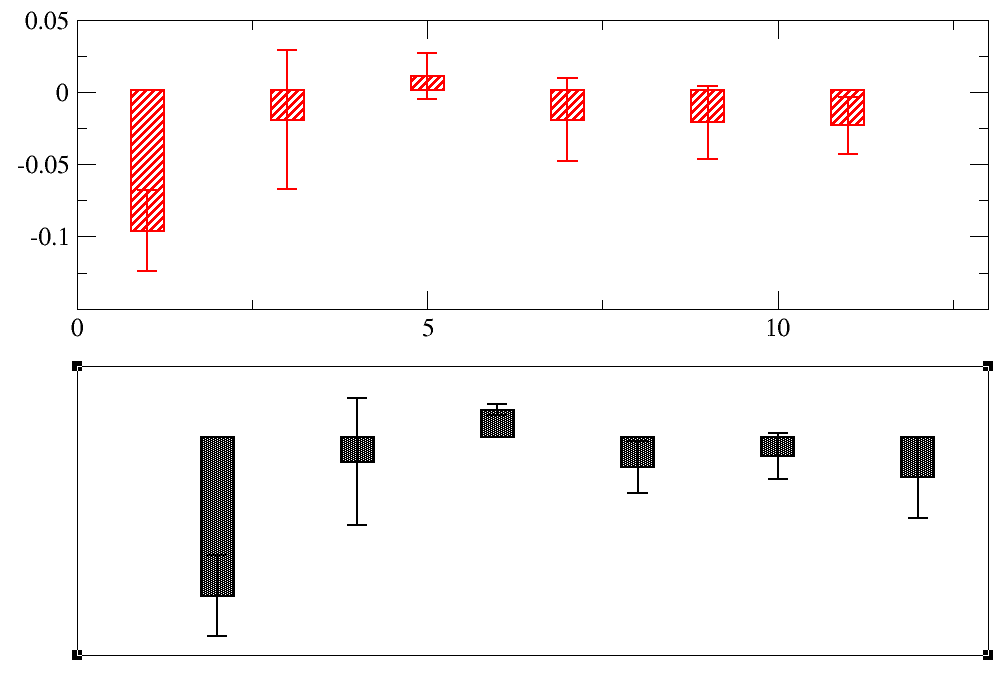

然后你会得到这个样子的图

然后把两个图设置成一样大，这样图就重合在一起了

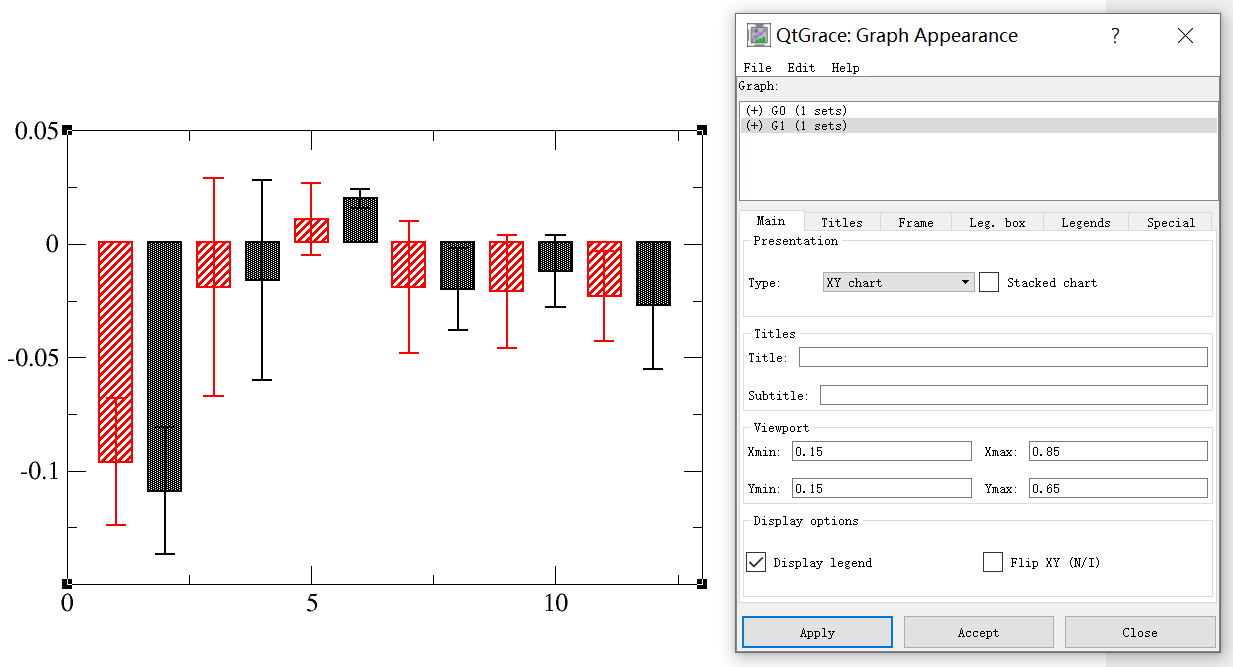

你只需要在graph appearance->viewpoint中将两张图设置成一样大就可以。你会得到这样的效果。

接着就是设置Lable了。

你只需要设置一幅图中的label就可以

在这里，你可以调整label的字体，大小，位置等等。调整好之后长这样。

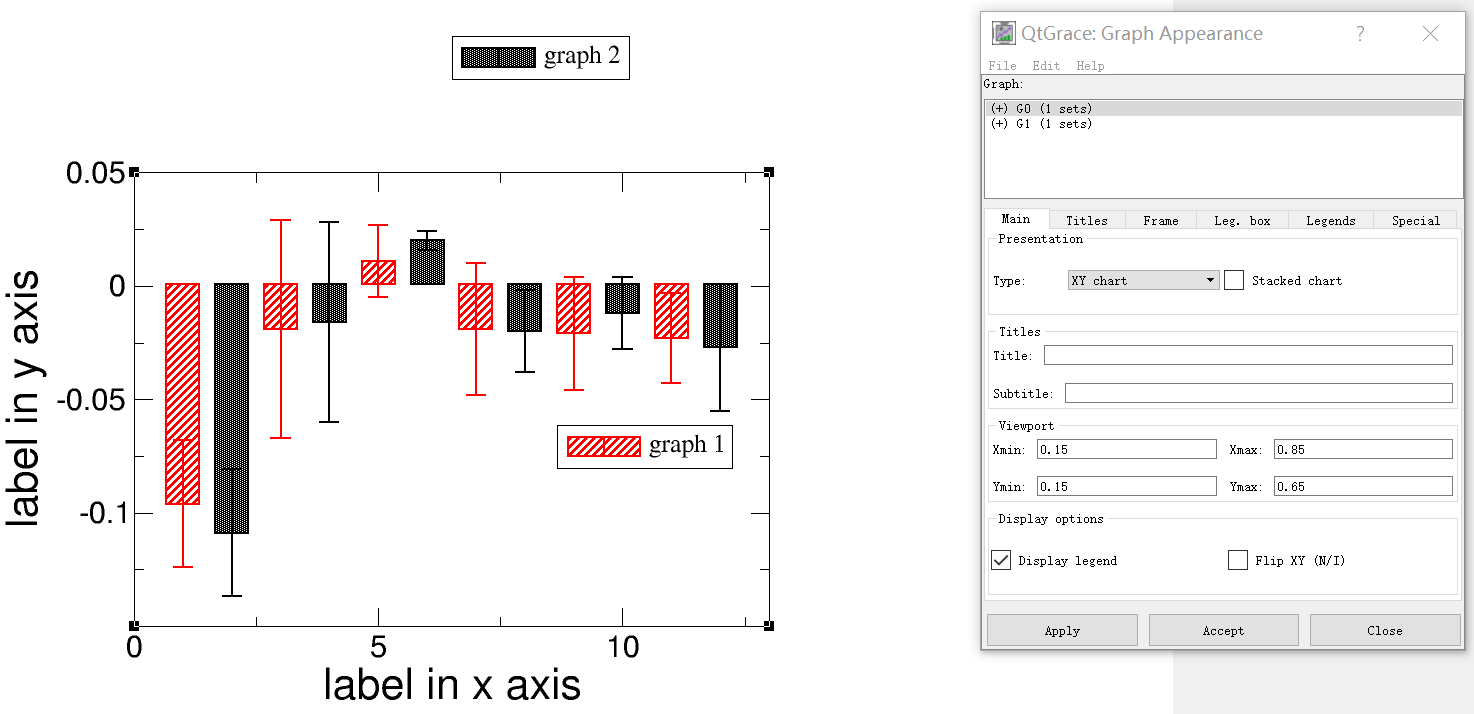

最后的最后是加入每张图中的Lengend

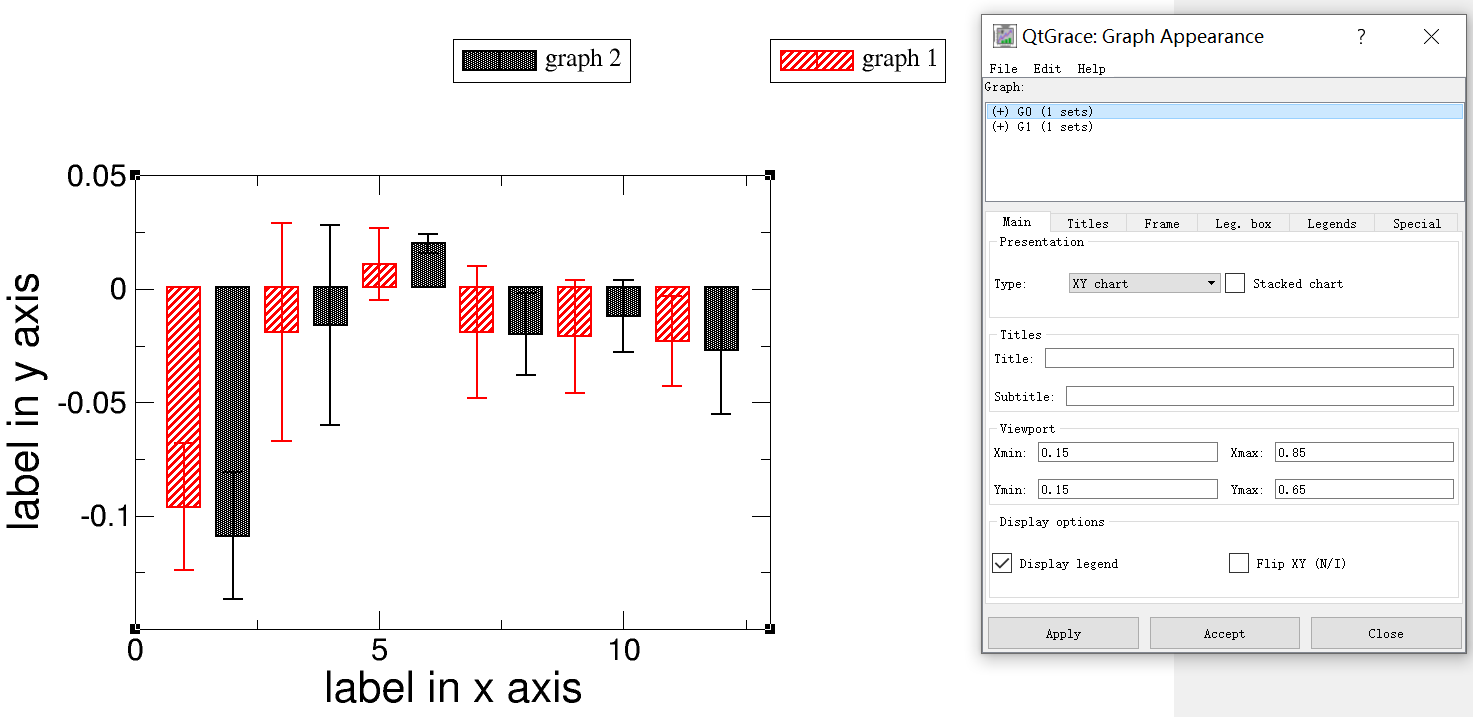

分别添加完之后，你会发现lengend位置不对，需要额外调整。

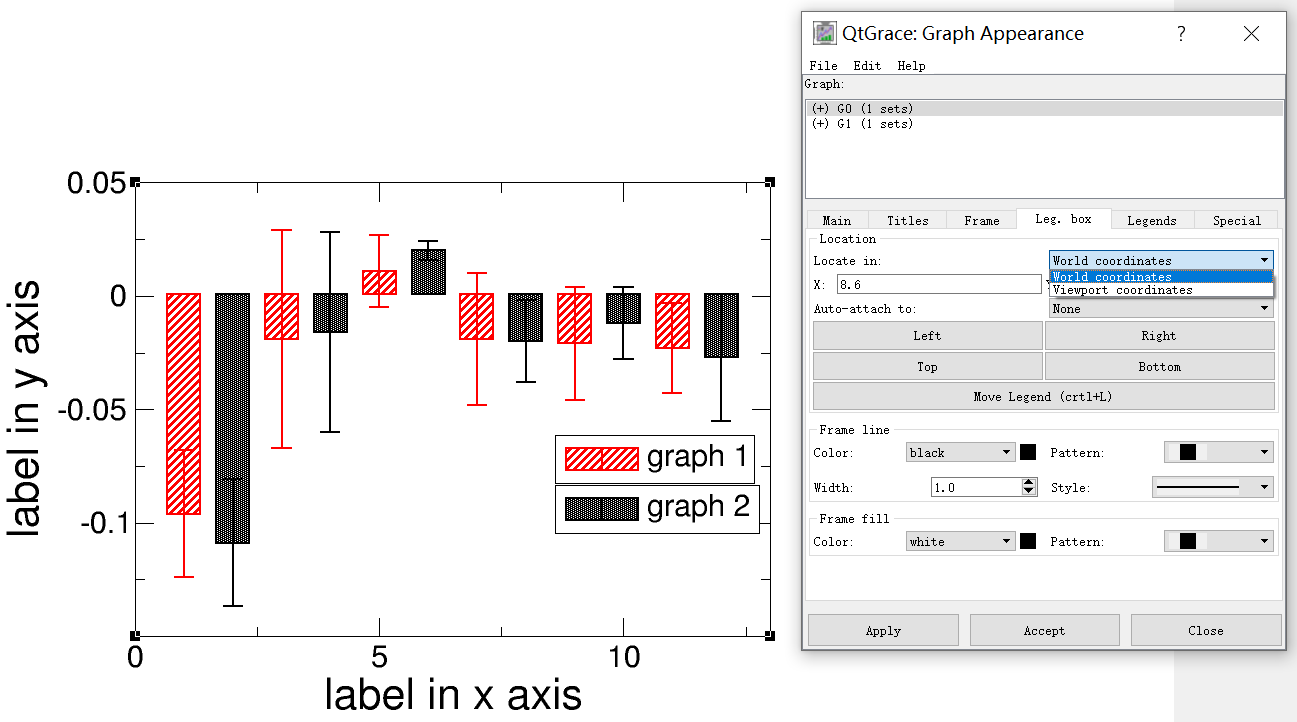

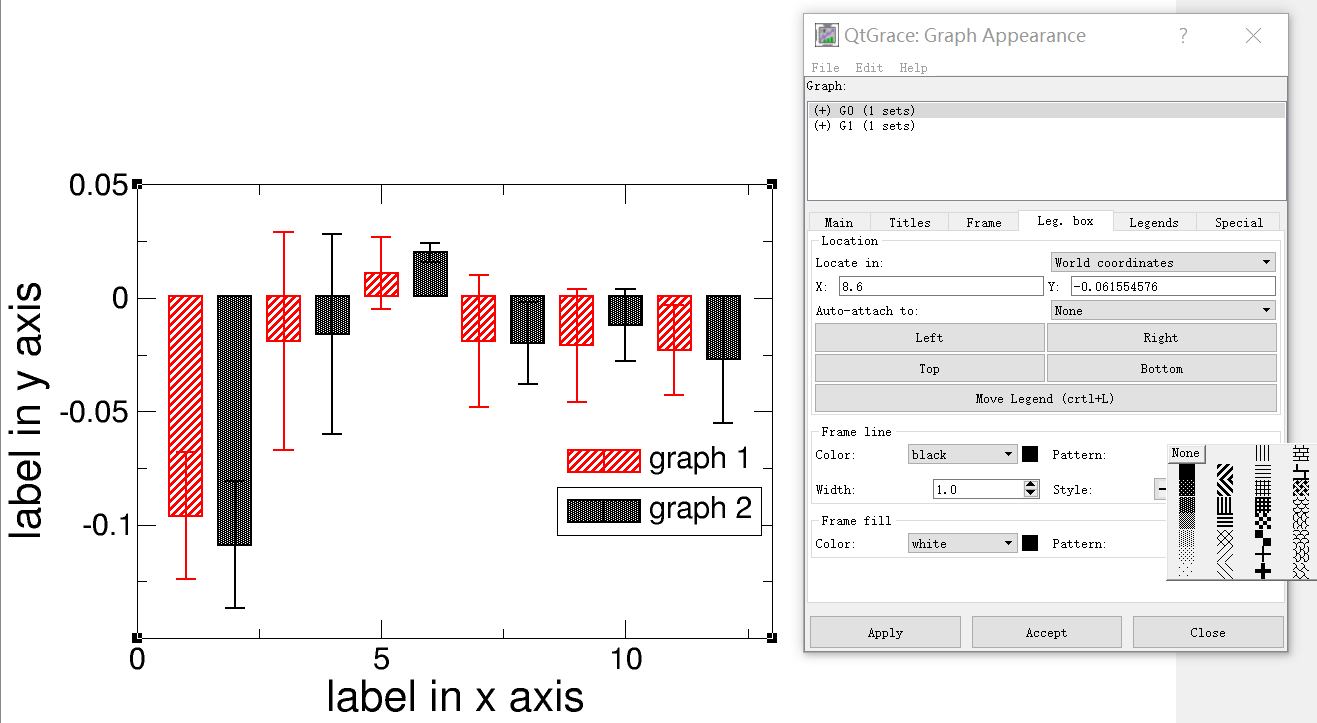

先选中图一，单击一下空白区域，然后按下ctrl+L，就可以移动lengend.

在这里还可以更改lengend的字体，大小和位置，还可以去除边框

设置位置

去除边框

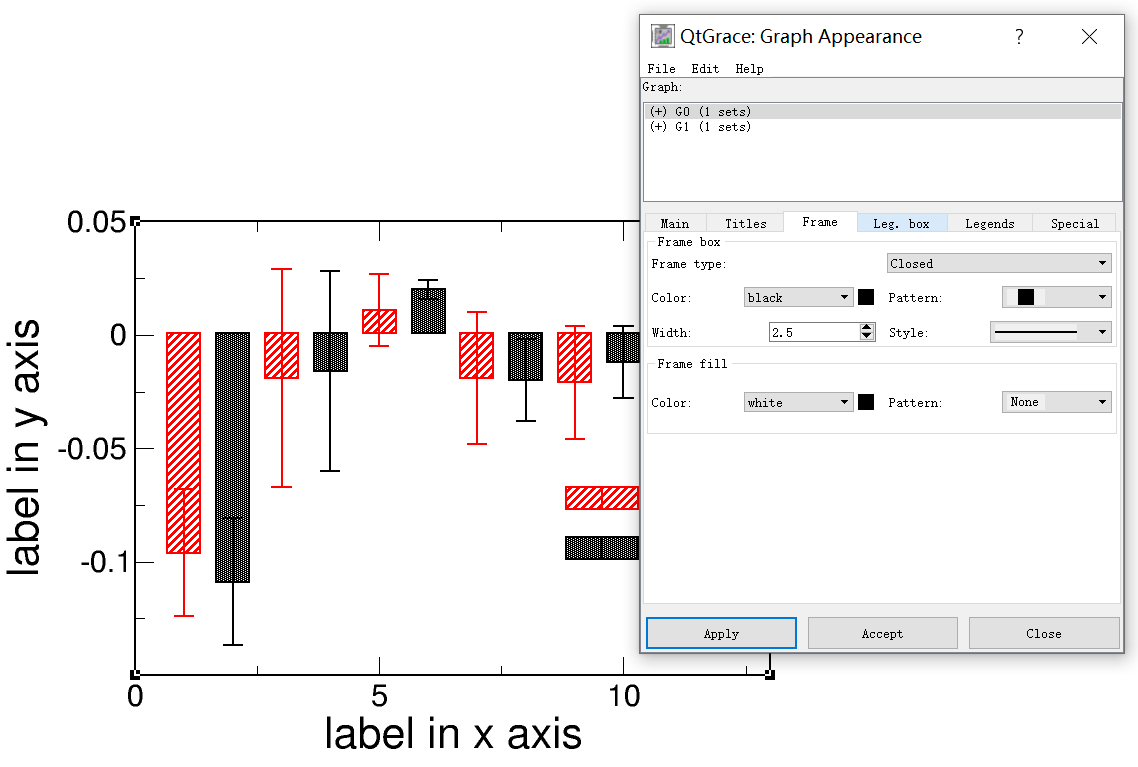

最后，将图的边框加粗，就可以出图了。

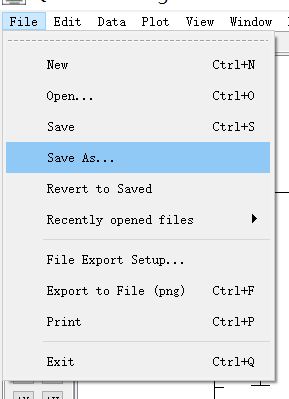

如何保存画图文件

记得要随时保存，以免前功尽弃。

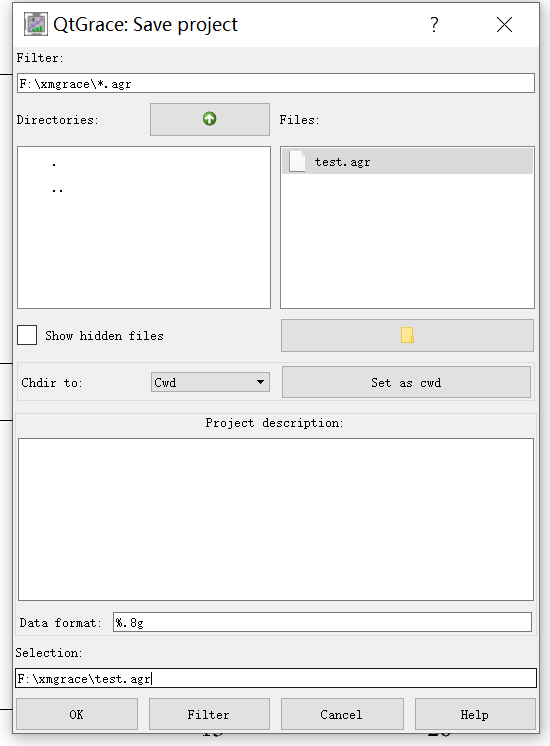

选择好要保存的路径和名称，以 .agr结尾。

导出图片

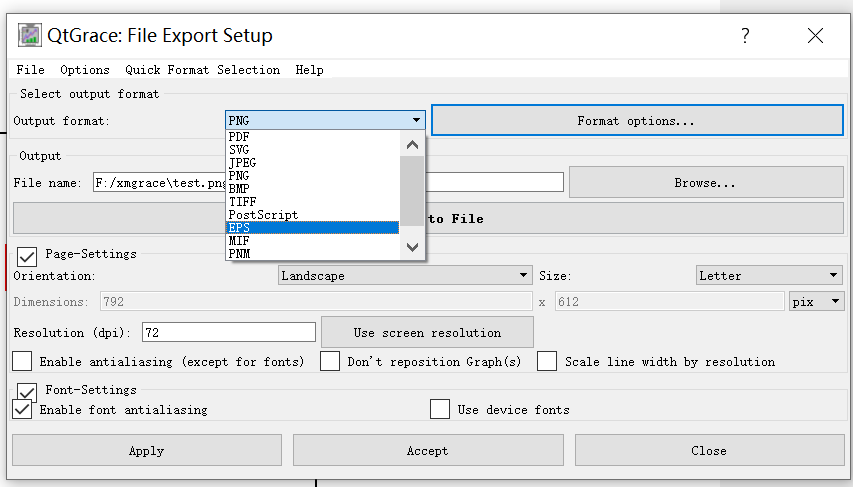

图片可以保存成不同的格式

EPS矢量图是比较常用的，但是PPT和word无法导入这种类型的图片，你可以各种格式都试试。这里推荐一个转换图片格式的免费网站，每天最多转换10次：

EPS Converter | CloudConvert​cloudconvert.com

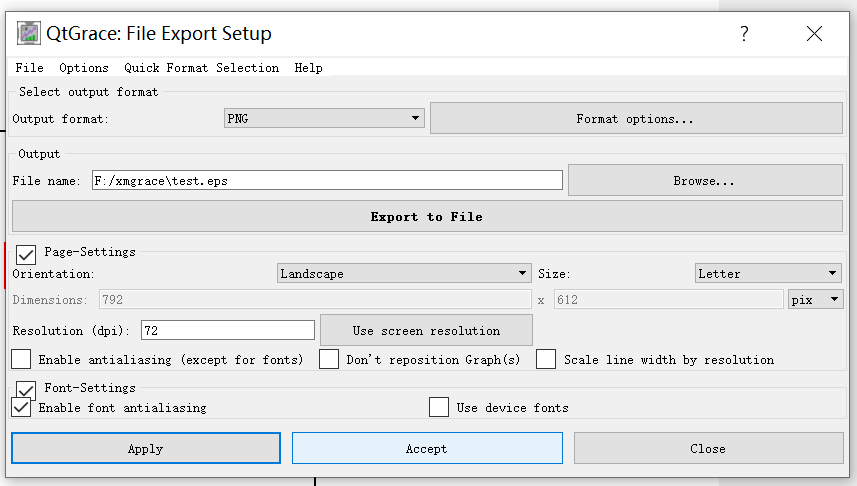

设置保存的路径和图片名称，然后点击export to file

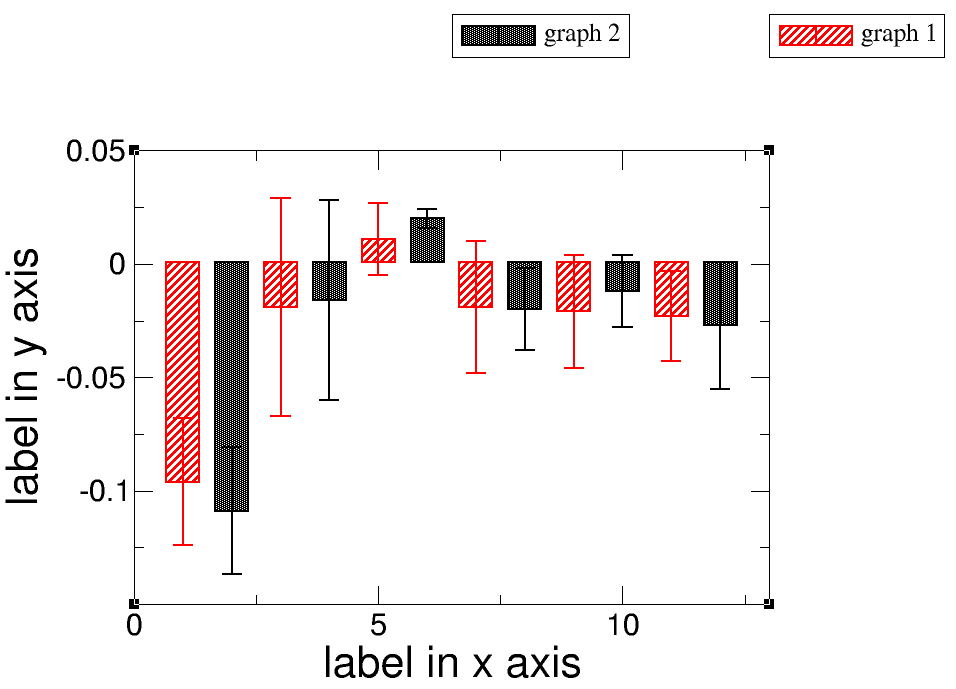

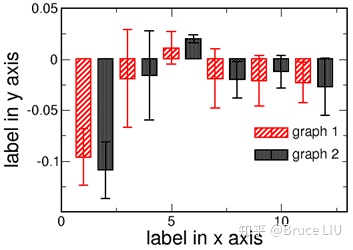

最后的成品

总结

1、xmgrace中要随时保存你的图，这点很重要。如果有哪个步骤你画错了，就无法撤回。

2、刚开始准备两个数据文件，是以为我要设置两组不同的柱状图填充和颜色。如果只有一个文件，所有的柱子都只能设置成一样。所以，如果你想设置7个不同的柱子，就要弄7个文件，画7幅图，然后合并在一起。

3、画柱状图才需要额外设置图的格式，如果是画最普通的折线图，就不需要那些设置了。
