nc 探测端口_防盗报警探测器的几种防拆接线方式，附接线图

1、无防拆接线

不启用探测器的防拆功能，报警系统无法感知探测器是否遭到破坏，这种方式的接线在报警主机不设置单独的防拆防区或防拆设置，探测器的信号线材只需四芯。其接线方式最为简朴、可靠，但安全性差。

在这种接线方式下，报警主机只能感知探测器是否被警情触发，而无法探测到其它诸如盒盖被打开，线路被破坏(当线路被短路报警系统依然认为探测器工作正常，而当线路被剪断或探测器失电则报警系统认为警情发生)。

2、单独防拆防区接线

采用将探测器防拆端口信号专门接入报警主机专用的防拆防区，这种方式的接线可靠、简朴，通过报警主机对防拆防区单独编程达到设备、线路防拆。因为需要额外的线路传递防拆信号，因此探测器的线材选择必须选用六芯以上。

在这种接线方式下，当出现探测器盒盖被打开，线路被剪断或探测器失电时，无论报警系统是否处于布防状态，报警主机对应的防拆防区将被触发发出设备被拆动报警，但这种方式对探测器防拆接口或线路被短路时不会有报警触发，具有一定的局限性。

3、单线末电阻接线

这种接线方式具备了基础的设备防拆识别，且无需在报警主机设置单独的防拆防区，探测器的信号线材也只需四芯即可，只需要将探测器对应的防区设置为单线末防区。在这种接线方式下，报警主机通过对探测器信号线不同状态输出的不同电阻值来判断所发生的警情是何种警情。  

线末电阻的详细规格不同品牌型号的报警主机有各自的规范，常用的有1KΩ、4.7KΩ、5.6KΩ、6.8KΩ。 

• 在未发生任何警情和设备线路破坏时，探测器输出的信号线端电阻为1KΩ/4.7KΩ/5.6KΩ/6.8KΩ，这时报警主机判断为防区闭合探测器正常无警情；

• 当处于常规的警情触发，探测器输出的信号线端电阻为无穷大(即开路)，这时报警主机判定为防区开路而探测器正常，在布防状态时报警系统根据相应的设定发出对应的报警；

• 如果探测器盒盖被打开，探测器输出的信号线端电阻也为无穷大(即开路)，这时报警主机依旧判定为防区开路而探测器正常，在布防状态时报警系统根据相应的设定发出对应的报警(而不是防拆报警)；

• 但是，如果出现线路被短路，则探测器输出的信号线端电阻为0Ω，报警主机将立刻被触发发出设备被拆动报警。

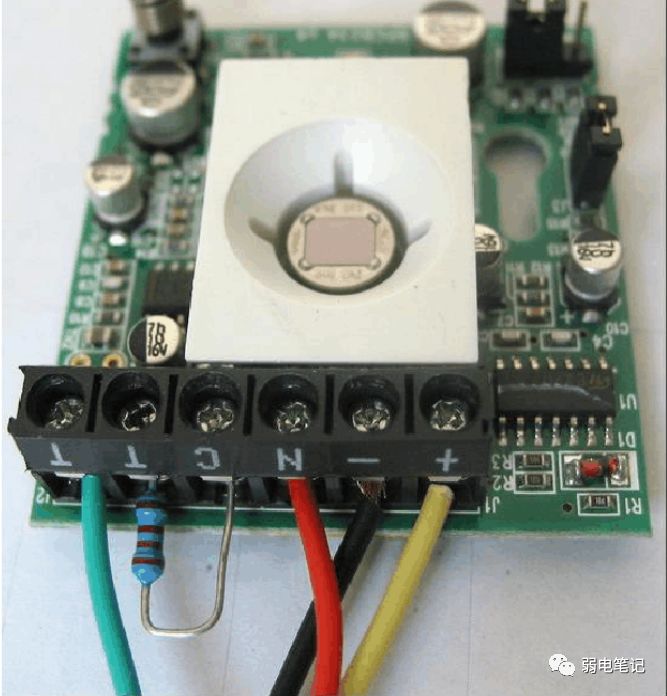

其接线方式如下图：

由此可见，这种接线模式只有在信号线被短路的情况下，报警系统才能感知到设备被破坏，而在探测器失电、被打开盒盖或线路被剪断时，报警系统都只能认为是常规警情触发，在撤防状态下并不会发出报警。由于这种方式对探测器防拆接口或线路被短路时不会有报警触发，具有很大的局限性，毕竟一般破坏剪线、拆壳的多，短路信号线这些难度较大的很少发生。

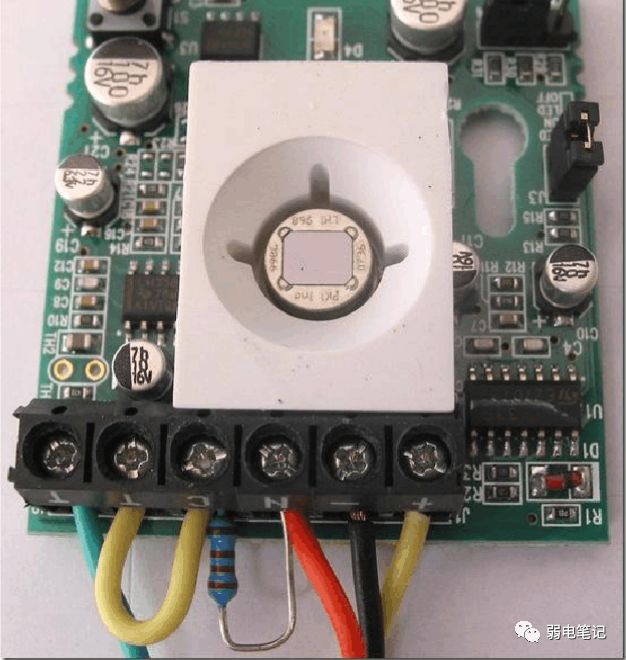

注意：多个探测器串接公用一个防区的情况下，只能在其中一个探测器按照单线末方式接线，其它探测器均需按照无防拆方式接线，不能再接入电阻。 因为单线末电阻方式报警主机只能准确感知0Ω、4.7KΩ和无穷大。其它探测器的接法如下图：

4、双线末电阻接线 

这种接线方式具备了最强的设备防拆识别，且无需在报警主机设置单独的防拆防区，探测器的信号线材也只需四芯即可，只需要将探测器对应的防区设置为双线末电阻防区。在这种接线方式下，报警主机通过对探测器信号线不同状态输出的不同电阻值来判定所发生的警情是何种警情。  

线末电阻的详细规格不同品牌型号的报警主机有各自的规范，常用的有1KΩ、4.7KΩ、5.6KΩ、6.8KΩ。  

在未发生任何警情和设备线路破坏时，探测器输出的信号线端电阻为4.7KΩ，这时报警主机判定为防区闭合探测器正常无警情；

当处于常规的警情触发时，NC和C端(或ALARM两端)开路，探测器输出的信号线端电阻变化为9.4KΩ，这时报警主机判定为防区开路而探测器正常，在布防状态时报警系统根据相应的设定发出对应的报警；

而当探测器盒盖被打开、设备失电或者线路被剪，探测器输出的信号线端电阻为无穷大(即开路)，报警主机将立刻被触发发出设备被拆动报警；

至于另一种情况，即如果出现线路被短路，则探测器输出的信号线端电阻为0Ω，报警主机也将立即被触发发出设备被拆动报警。

由此可见，这种接线模式只有在常规警情触发探测器，NC和C端(或ALARM两端)开路，探测器输出的信号线端电阻变化为9.4KΩ时才属于正常受布防控制的报警，其它的探测器失电、盒盖被开启、线路被剪导致的信号线开路和信号线被短路的情况，报警系统均会探测到并判定为防拆报警而无需设防状态直接报警。因此这种方式尽管线路连接较为麻烦，但其对设备的保护确实最周全的。

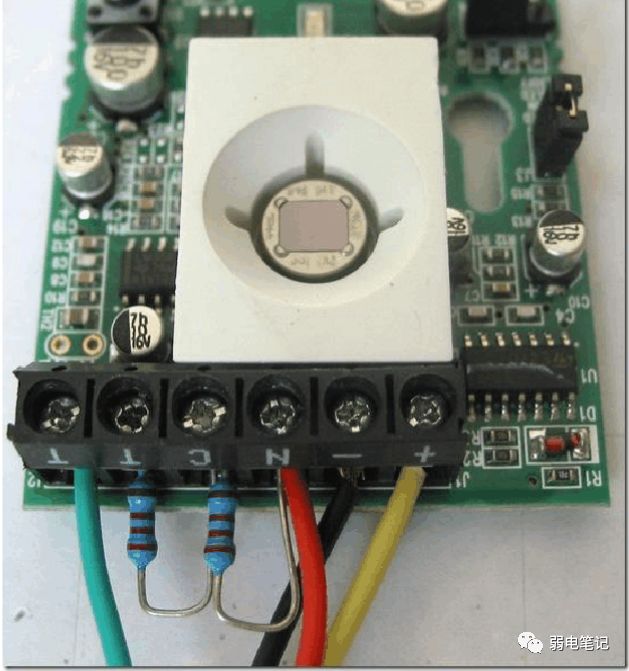

其接线方式如下图：

注意：多个探测器串接共用一个防区的情况下，只能在其中一个探测器按照双线末方式接线，其它探测器C端和T端(或者ALARM和TAPMPER)间的跨接电阻均改为导线直接连同，不能再接入电阻。 因为双线末电阻方式报警主机只能正确感知0Ω、4.7KΩ、9.4KΩ和无穷大。

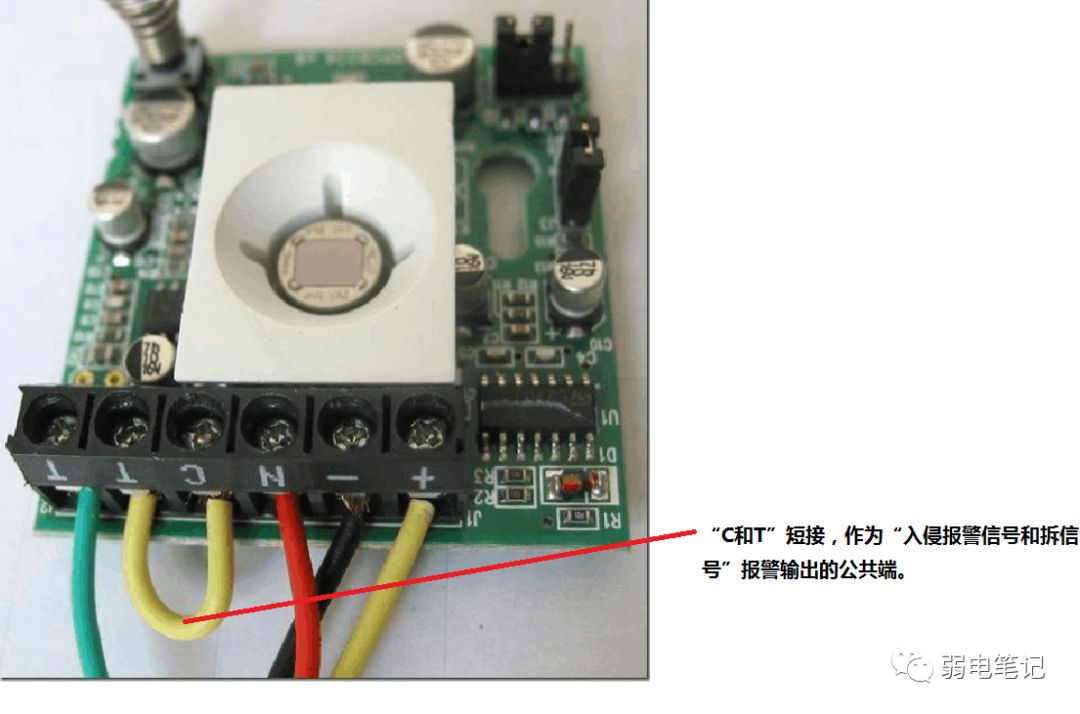

其它探测器的接法如下图示：

5、关于探测器自带线末电阻的接线 

现在有部分探测器为了方便我们安装调试，自身配置了线末电阻。这些探测器的接线原理和常规探测器完全一样，只不过线末电阻已经做在了PCB上，可以方便的通过插针帽短接来实现单线末电阻接线和双线末电阻接线。  

• 单线末电阻接线则将TAMPER的4.7KΩ插针用短接帽短接，而单线末电阻接法的中间探测器则所有线末电阻插针开路。

如下面两张图：

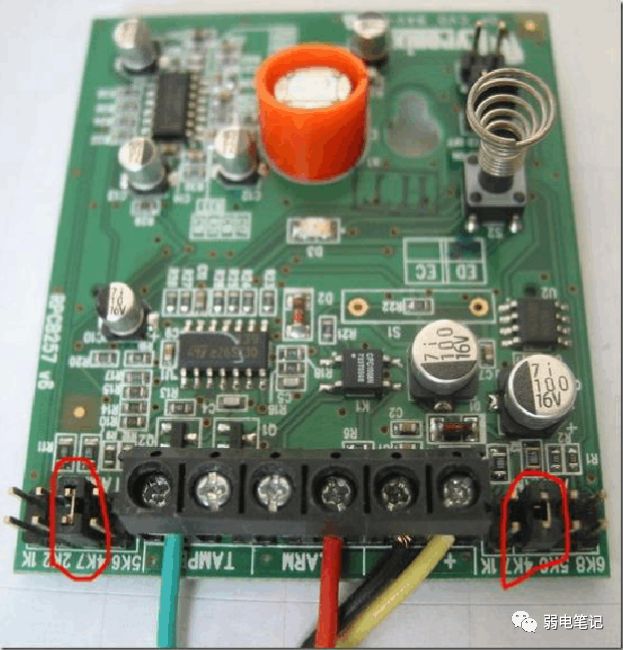

①单线末电阻接线将TAMPER的4.7KΩ插针用短接帽短接。

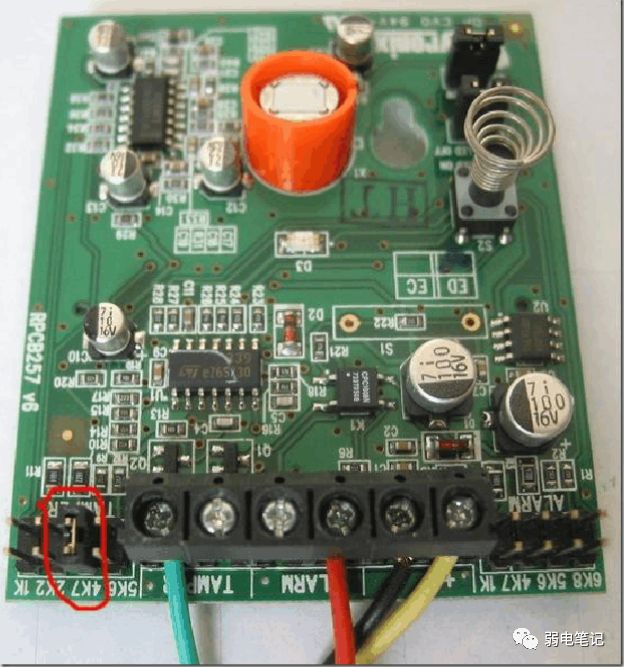

②而单线末电阻接法的中间探测器则所有线末电阻插针开路 

• 双线末电阻接线则将TAMPER和ALARM的两个4.7KΩ插针都用短接帽短接，而双线末电阻接法的中间探测器则只将ALARM的4.7KΩ插针用短接帽短接，如下面两张图：

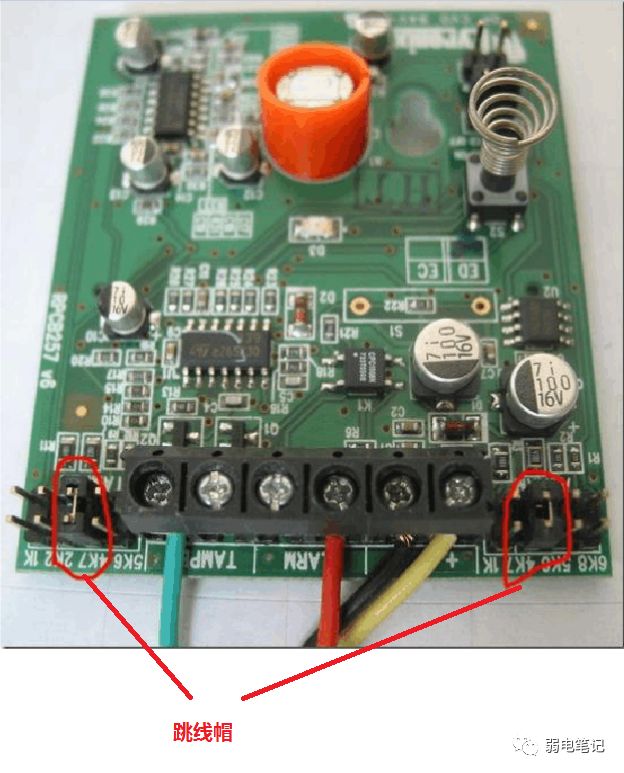

①双线末电阻接线将TAMPER和ALARM的两个4.7KΩ插针都用短接帽短接。

②而双线末电阻接法的中间探测器则只将ALARM的4.7KΩ插针用短接帽短接。

  往  期  回  顾

弱电笔记的朋友们，感谢您的阅读、点赞和转发，非常感谢，鞠躬！

我是作者“大白电气”，群里的朋友们称我“大白”，我是一级建造狮，高级攻城狮，中年打工仔，业余时间运营这个公众号。

一年多来，“弱电笔记”已累计发布弱电工程相关文章数百篇，其中原创一百多篇，快二百了。通过公众号认识了不少好朋友，感觉自己的水平也有不错的提高。

“弱电笔记”发布的文章有整合的，有转载的，也有自己写的，水平参差不齐，还有的文章也很尬。我有强迫症，文章不管好与滥，一定要自己看的过去觉得有用才会发布，所以产量较低，没办法，我的初心暂时还没有改变。

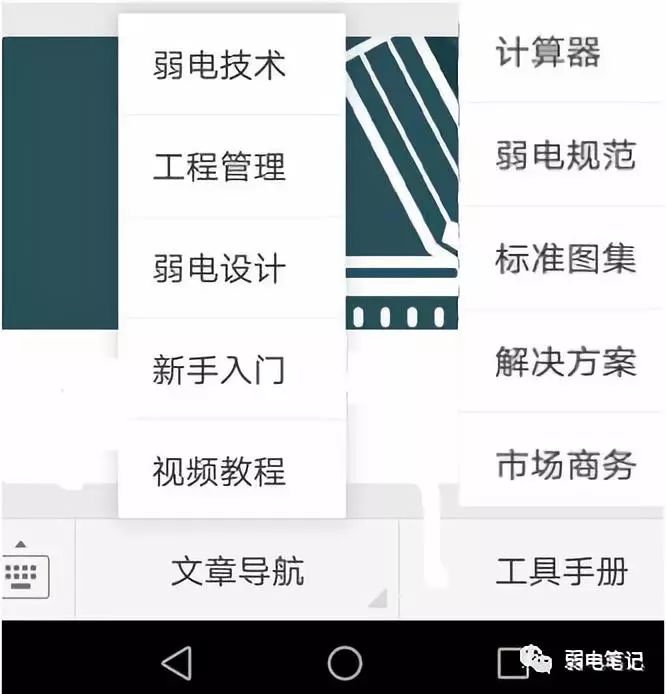

历史文章，都已分门别类的整理好了，收录在底部菜单里。想看更多内容，请使用底部菜单导航，如下图所示：
