手机麦克风结构原理图_麦克风的构造图解 麦克风偏置电路和滤波电路

本文主要是关于麦克风的相关介绍，并着重对麦克风构造及其偏置电路和滤波电路进行了详尽的阐述。

麦克风

麦克风，学名为传声器，是将声音信号转换为电信号的能量转换器件，由“Microphone”这个英文单词音译而来。也称话筒、微音器。二十世纪，麦克风由最初通过电阻转换声电发展为电感、电容式转换，大量新的麦克风技术逐渐发展起来，这其中包括铝带、动圈等麦克风，以及当前广泛使用的电容麦克风和驻极体麦克风。

工作原理

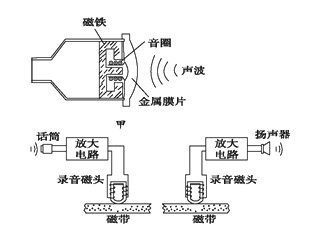

麦克风是由声音的振动传到麦克风的振膜上，推动里边的磁铁形成变化的电流，这样变化的电流送到后面的声音处理电路进行放大处理。声音是奇妙的东西。我们听到的各种不同声音，都是由我们周围空气的微小压差产生的。奇妙之处在于，空气能将这些压差如此完好、如此真实地传输相当长的距离。它是由金属隔膜连接到针上，这根针在一块金属箔上刮擦图案。当您朝着隔膜讲话时，产生的空气压差使隔膜运动，从而使针运动，针的运动被记录在金属箔上。随后，当您在金属箔上向回运行针时，在金属箔上刮擦产生的振动会使隔膜运动，将声音重现。这种纯粹的机械系统运行显示了空气中的振动能产生多么大的能量！所有现代的麦克风与最初的麦克风需要完成的事情都并无二致。只不过就是以电的方式，代替了机械方式。麦克风将空气中的变动压力波转化成变动电信号。有五种常用技术用来完成此项转化：

碳最古老最简单的麦克风，使用碳尘。历史上第一部电话就使用此项技术，如今在某些电话中仍在使用。在碳尘的一侧有很薄的金属或塑料隔膜。当声波击打隔膜时，它们压缩碳尘，改变电阻。通过给碳通电，改变了的电阻会改变电流大小。有关更多信息，请参见电话工作原理。

动态动态麦克风利用电磁效应。当磁体通过电线(或线圈
