本文探讨了如何在macOS中动态修改meta-data标签以创建自定义Dynamic Desktop。从理解动态壁纸的工作原理开始，通过CoreGraphics API深入研究图片元数据，特别是XMP（可扩展元数据平台），并介绍了计算太阳位置的相关知识。文章提供了一个数据模型，展示了如何创建和写入图片目标，最终实现动态桌面的自定义。
Dark Mode（深色模式）可谓是 macOS 最受欢迎的特性之一了 —— 尤其是对于你我这样的开发者来说。我们不仅喜欢文本编辑器是暗色的主题，还很看中整个系统色调的一致性。
过去几年，和这个特性旗鼓相当的要数 Night Shift（夜览），它主要是在日夜更替的时候减少对眼睛的劳损。
纵观这两个功能，Dynamic Desktop（动态桌面）也就呼之欲出了，当然这也是 Mojave 的新特性之一。进入“系统偏好设置 > 桌面与屏幕保护程序” 并且选择“动态”，就能得到一个基于地理位置且全天候动态变化的壁纸。
效果不仅微妙，而且让人愉悦。桌面仿佛被赋予了生命，能随着时间的推移而变化；符合自然规律。（不出意外的话，结合 dark mode 的切换，还会有讨喜的特效）
答案会深入探究图片格式，同时涉及一些逆向工程以及球面三角学相关的内容。
（测试环境为Mojave。）
理解 Dynamic Desktop 第一步，就是要找到这些动态图片。
在 macOS Mojave 系统下，打开访达，选择“前往 > 前往文件夹...” （⇧⌘G），输入“/Library/Desktop Pictures/”。
在这个目录下，可以找到名为“Mojave.heic”的文件。双击通过预览打开。
在预览中，左边栏会显示从 1~16 的缩略图，每张都是不同状态的沙漠图。
如果选择“工具 > 显示检查器”（⌘I），可以看到更为详细的信息，如下图所示：

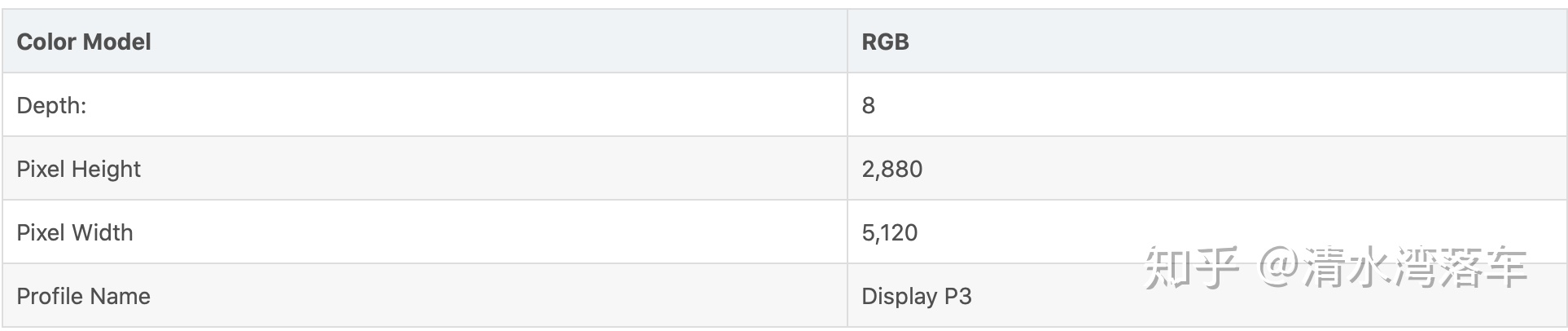

不幸的是，这些就是预览所展示的全部信息了（截至发稿前）。即使点击旁边的“更多信息检查器”，我们也只是能得到下面这个表格，其余的无从得知：
后缀.heic表示图片容器采用 HFIF（High-Efficiency Image File Format）编码，即高效率图档格式（这种格式基于 HEVC（High-Efficiency Video Compression），即高效率视频压缩，也就是 H.265）。
想要获得更多的数据，我们还需要脚踏实地，真真切切的深入底层 API。
利用 CoreGraphics 一探究竟
第一步先创建 Xcode Playground。简单起见，我们将“Mojave.heic”文件路径硬编码到代码中。
import Foundation
import CoreGraphics
// 系统版本要求 macOS 10.14 Mojave
let url = URL(fileURLWithPath: "/Library/Desktop Pictures/Mojave.heic")然后，创建CGImageSource，拷贝元数据并遍历全部标签：
let source = CGImageSourceCreateWithURL(url as CFURL, nil)!
let metadata = CGImageSourceCopyMetadataAtIndex(source, 0, nil)!
let tags = CGImageMetadataCopyTags(metadata) as! [CGImageMetadataTag]
for tag in tags {
guard let name = CGImageMetadataTagCopyName(tag),
let value = CGImageMetadataTagCopyValue(tag)
else {
continue
}
print(name, value)
}运行这段代码，会得到两个值：一个是hasXMP，值为"True"，另一个是solar，它的值是一串看不大懂的数据：
YnBsaXN0MDDRAQJSc2mvEBADDBAUGBwgJCgsMDQ4PEFF1AQFBgcICQoLUWlRelFh
UW8QACNAcO7vOubr3yO/1e+pmkOtXBAB1AQFBgcNDg8LEAEjQFRxqCKOFiAjwCR6
waUkDgHUBAUGBxESEwsQAiNAVZV4BI4c+CPAEP2uFrMcrdQEBQYHFRYXCxADI0BW
tALKmrjwIz/2ObLnx6l21AQFBgcZGhsLEAQjQFfTrJlEjnwjQByrLle1Q0rUBAUG
Bx0eHwsQBSNAWPrrmI0ISCNAKiwhpSRpc9QEBQYHISIjCxAGI0BgJff9KDpyI0BE
NTOsilht1AQFBgclJicLEAcjQGbHdYIVQKojQEq3fAg86lXUBAUGBykqKwsQCCNA
bTGmpC2YRiNAQ2WFOZGjntQEBQYHLS4vCxAJI0BwXfII2B+SI0AmLcjfuC7g1AQF
BgcxMjMLEAojQHCnF6YrsxcjQBS9AVBLTq3UBAUGBzU2NwsQCyNAcTcSnimmjCPA
GP5E0ASXJtQEBQYHOTo7CxAMI0BxgSADjxK2I8AoalieOTyE1AQFBgc9Pj9AEA0j
QHNWsnnMcWIjwEO+oq1pXr8QANQEBQYHQkNEQBAOI0ABZpkFpAcAI8BKYGg/VvMf
1AQFBgdGR0hAEA8jQErBKblRzPgjwEMGElBIUO0ACAALAA4AIQAqACwALgAwADIA
NAA9AEYASABRAFMAXABlAG4AcAB5AIIAiwCNAJYAnwCoAKoAswC8AMUAxwDQANkA
4gDkAO0A9gD/AQEBCgETARwBHgEnATABOQE7AUQBTQFWAVgBYQFqAXMBdQF+AYcB
kAGSAZsBpAGtAa8BuAHBAcMBzAHOAdcB4AHpAesB9AAAAAAAAAIBAAAAAAAAAEkA
AAAAAAAAAAAAAAAAAAH9太阳之光
大多数人看到这串文字，就会默默合上 MacBook Pro，大呼告辞。但一定有人发现，这串文字非常像Base64 编码的杰作。
让我们来验证一下这个假设：
if name == "solar" {
let data = Data(base64Encoded: value)!
print(String(data: data, encoding: .ascii))
}bplist00Òu{01}u{02}u{03}...
这又是什么？bplist 后面接了一串乱码？
天哪，原来这是二进制属性列表的文件签名。
利用PropertyListSerialization来看看呢...
if name == "solar" {
let data = Data(base64Encoded: value)!
let propertyList = try PropertyListSerialization
.propertyList(from: data,
options: [],
format: nil)
print(propertyList)
}
(
ap = {
d = 15;
l = 0;
};
si = (
{
a = "-0.3427528387535028";
i = 0;
z = "270.9334057827345";
},
...
{
a = "-38.04743388682423";
i = 15;
z = "53.50908581251309";
}
)
)首先有两个一级键：
ap 键对应的值是包含 d 和 l 两个键的字典，它们的值都是整型。
si 键对应的值是包含多个字典的数组，字典中有整型，也有浮点型的值。在嵌套的字典中，i 最容易理解：它从 0 一直递增到 15，这表示的是图片序列的下标。在没有更多信息的情况下，很难猜测 a 与 z 的含义，其实它们表示相应图片中太阳的高度（a）和方位角（z）。
计算太阳的位置
季节的变化告诉我们，日照的时长取决于你在星球上的位置，以及星球绕太阳的轨道。
可喜的是，天文学家能告诉你 —— 而且相当准确 —— 太阳在天空中的位置或时间。不可贺的是，这其中的计算十分复杂。
但老实讲，我们并不用过分深究它，在网上能找到相关的代码。经过不断的试错，就成为自己的属性（欢迎 PR！）：
import Foundation
import CoreLocation
// 位于加州库比蒂诺的 Apple Park
let location = CLLocation(latitude: 37.3327, longitude: -122.0053)
let time = Date()
let position = solarPosition(for: location, at: time)
let formattedDate = DateFormatter.localizedString(from: time,
dateStyle: .medium,
timeStyle: .short)
print("Solar Position on (formattedDate)")
print("(position.azimuth)° Az / (position.elevation)° El")Solar Position on Oct 1, 2018 at 12:00 180.73470025840783° Az / 49.27482549913847° El
2018 年 10 月 1 日中午，太阳从南面照射在 Apple Park，大约处于地平线中间，直射头顶。
如果绘制出太阳一天的位置，我们可以得到一个正弦曲线，这不禁让人联想到 Apple Watch 的“太阳表盘”。
扩展对 XMP 的理解
好吧，天文学到此结束。接下来是一个乏味的过程：摆在眼前的 XML 元数据。
还记得之前的元数据键 hasXMP 吗？对，就是它没错。
XMP（Extensible Metadata Platform），即可扩展元数据平台，是一种使用元数据标记文件的标准格式。XMP 长什么样呢？请打起精神来：
let xmpData = CGImageMetadataCreateXMPData(metadata, nil)
let xmp = String(data: xmpData as! Data, encoding: .utf8)!
print(xmp)<x:xmpmeta xmlns:x="adobe:ns:meta/" x:xmptk="XMP Core 5.4.0">
<rdf:RDF xmlns:rdf="http://www.w3.org/1999/02/22-rdf-syntax-ns#">
<rdf:Description rdf:about=""
xmlns:apple_desktop="http://ns.apple.com/namespace/1.0/">
<apple_desktop:solar>
<!-- (Base64-Encoded Metadata) -->
</apple_desktop:solar>
</rdf:Description>
</rdf:RDF>
</x:xmpmeta>不过也幸好我们检查了一下。之后想要成功自定义 Dynamic Desktop，还得仰仗 apple_desktop 命名空间。
既然如此，就开始吧。
创建自定义 Dynamic Desktop
首先，创建一个数据模型来表示 Dynamic Desktop：
struct DynamicDesktop {
let images: [Image]
struct Image {
let cgImage: CGImage
let metadata: Metadata
struct Metadata: Codable {
let index: Int
let altitude: Double
let azimuth: Double
private enum CodingKeys: String, CodingKey {
case index = "i"
case altitude = "a"
case azimuth = "z"
}
}
}
}如前文所述，每个 Dynamic Desktop 都由一个有序的图片序列构成，每个图片又包含存储在CGImage对象中的图片数据和元数据。Metadata采用Codable类型，是为了编译器自动合成相关函数。我们能在生成 Base64 编码的二进制属性列表时感受到它的优势。
写入图片目标
首先，创建一个指定输出 URL 的CGImageDestination。文件类型为heic，资源数量即需要包含的图片张数。
guard let imageDestination = CGImageDestinationCreateWithURL(
outputURL as CFURL,
AVFileType.heic as CFString,
dynamicDesktop.images.count,
nil
)
else {
fatalError("Error creating image destination")
}接着，遍历动态桌面对象中的全部图片。通过enumerated()方法，我们还能获取到当前index，这样就可以在第一张图片上设置图片元数据：
for (index, image) in dynamicDesktop.images.enumerated() {
if index == 0 {
let imageMetadata = CGImageMetadataCreateMutable()
guard let tag = CGImageMetadataTagCreate(
"http://ns.apple.com/namespace/1.0/" as CFString,
"apple_desktop" as CFString,
"solar" as CFString,
.string,
try! dynamicDesktop.base64EncodedMetadata() as CFString
),
CGImageMetadataSetTagWithPath(
imageMetadata, nil, "xmp:solar" as CFString, tag
)
else {
fatalError("Error creating image metadata")
}
CGImageDestinationAddImageAndMetadata(imageDestination,
image.cgImage,
imageMetadata,
nil)
} else {
CGImageDestinationAddImage(imageDestination,
image.cgImage,
nil)
}
}除了较为繁杂的 Core Graphics API 以外，代码可以说非常直观了。唯一需要进一步解释的只有 CGImageMetadataTagCreate(_:_:_:_:_:)。
由于图片与元数据容器的结构、代码的表现形式均不同，所以我们不得不为 DynamicDesktop 实现 Encodable 协议：
extension DynamicDesktop: Encodable {
private enum CodingKeys: String, CodingKey {
case ap, si
}
private enum NestedCodingKeys: String, CodingKey {
case d, l
}
func encode(to encoder: Encoder) throws {
var keyedContainer =
encoder.container(keyedBy: CodingKeys.self)
var nestedKeyedContainer =
keyedContainer.nestedContainer(keyedBy: NestedCodingKeys.self,
forKey: .ap)
// FIXME：不确定此处 `l` 与 `d` 的含义
try nestedKeyedContainer.encode(0, forKey: .l)
try nestedKeyedContainer.encode(self.images.count, forKey: .d)
var unkeyedContainer =
keyedContainer.nestedUnkeyedContainer(forKey: .si)
for image in self.images {
try unkeyedContainer.encode(image.metadata)
}
}
}有了这个，就可以实现之前代码中提到的base64EncodedMetadata()方法了：
extension DynamicDesktop {
func base64EncodedMetadata() throws -> String {
let encoder = PropertyListEncoder()
encoder.outputFormat = .binary
let binaryPropertyListData = try encoder.encode(self)
return binaryPropertyListData.base64EncodedString()
}
}当 for-in 循环执行完，也就表明所有图片和元数据均被写入，我们可以调用CGImageDestinationFinalize(_:)方法终止图片源，并将图片写入磁盘。
guard CGImageDestinationFinalize(imageDestination) else {
fatalError("Error finalizing image")
}如果一切顺利，就可以重新定义 Dynamic Desktop。
