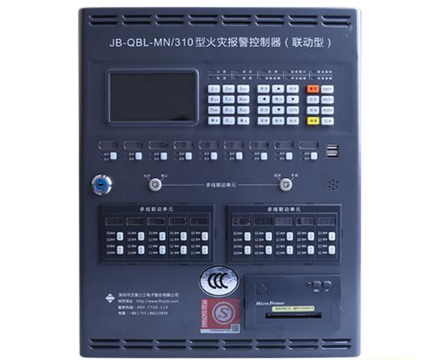

一、泛海三江JB-QBL-MN/310消防主机基本操作说明

一、火警处理

　　当消防主机发出报警警示音，主机面板火警灯亮时，消防控制室值班员先按下消音键，然后按如下步骤进行操作：

　　◎火警判定：

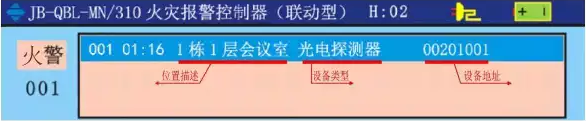

　　弹出如下界面后，在液晶屏火警一栏中查看报警点位置，通知现场值班人员现场确认火警情况：

　　◎火警处理：

　　①现场确认火警后，现场值班人员立即通知消控室，消控中心值班员应确保消防主机处于自动状态(自动/手动按键灯亮，表示主机处于自动状态)，若自动/手动键不亮,需按以下方式操作：

　　按下键盘→输入“0000”→确认→自动/手动，自动/手动按键红色背光灯点亮后表示消防主机已调整至自动状态。

　　注：在火警条件下，禁止按下声光控制键和消音键必须要保持现场场声光、警铃、广播等设备正常启动。

　　②立即拨打119火警电话寻求帮助，并按《消防控制室火灾事故紧急处理流程图》通知各级主管。

　　◎误报处理:

　　①若现场无火苗，无烟雾产生，现场排查人员找到误报的探测器(红色指示灯常亮)后，通知消班员，消控室值班融逬行以下操作：

　　按下键盘→输入"0000”→确认→声光控制，同时消控室值班员应通知专业技术人员赶到误报现场处理。

　　②若现场手动报警按钮或消火栓按钮被人为误按，现场值班人员对误按设备进行复位后，立即通知消控室值班员，同时值班员应进行以下操作：

　　按下键盘→输入"0000”→确认→声光控制→复位，此时主机可恢复正常运行。

二、故障处理

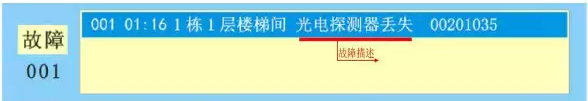

　　当消防主机发出报警声，主机面板故障灯被点亮，同时主机显示屏出现如下界面；此时，值班员可先对主机进行消音，再根据故障栏信息及时通知专业人员进行处理。

三、基本操作

　　1、本机消音：按下消音键，此时可对报警主机进行消音。

　　2、键盘解锁：先按下键盘→输入"0000”→确认键盘键背光灯点亮后，表示主机解锁成功。

　　(注：主机5分钟内未进行任何操作，键盘将会被重新锁定。)

　　3、主机复位：在键盘解锁状态下，按下复位键，此时可对主机进行复位。

　　4、自/手动开启：在键盘解锁状态下，按下自动/手动键，该键红色背光灯点亮后表示主机处于自动状态。

　　5、声光控制关闭：在键盘解锁状态下，按声光控制键，该键背光灯熄灭后表示声光警报器、警铃可在火警状态下联动启动。

二、机房报警系统及气体灭火防护的设计方法

消防系统是机房必不可少的一个保障。机房消防必须采用无腐蚀作用的气体自动灭火装置。气体灭火装置的灭火性能可靠，不损坏电子设备，暗管布方式安装，不影响机房整体效果。

机房结构和防火分析

1、机房内的空间结构分为三层：地板下、天花下、和地板天花之间。

2、一般机房的起火因素主要是由电气过载或短路引起的，燃烧的主要区域一般在地板下或天花下，燃烧初期发出浓烟，温度上升相对较慢。

消防报警系统设计

火灾探测器位置设计

1、在地板下、天花下安装两种不同灵敏度的感烟探测器，既在一个感烟探测器的单位探测面积内设置二只不同灵敏度的探测器。

2、地板下安装1个感烟探测器，1个感温探测器;天花上安装1个感烟探测器，1个感温探测器。　消防联动系统设计

1、在机房发生一路报警、二路报警及气体喷放三个阶段时其动作信号应在大楼消防控制室中反映出来，以便大楼的统一管理。

2、在与大楼原有报警设备不兼容的情况下，实现三种状态的传输，有两种方案可以实现，一种是通过大楼的弱电井放管线到大楼消防控制室，并在控制室内安装相应的状态显示屏，这种方法可以实现机房内各种动作点的状态，但在大楼灭火机房较多的情况下，大楼弱电井不一定能安置较多的管线的空间;另一种是机房的报警灭火控制器对需要送出的状态信号通过控制模块的无源触点，送到大楼附近原有的报警系统的输入模块(另增加)中，只需对大楼原有的报警系统新增加的输入模块重新编程就可实现，这种方法可省去重新排管线。

3、非消防电源及与大楼报警系统的连接等联动，空调系统与非消防电源的关闭，应在气体喷放前30S时动作，也就是报警控制器在接到两路报警信号后发出关闭空调机、灭火区域内的防火阀及非消防电源的信号。

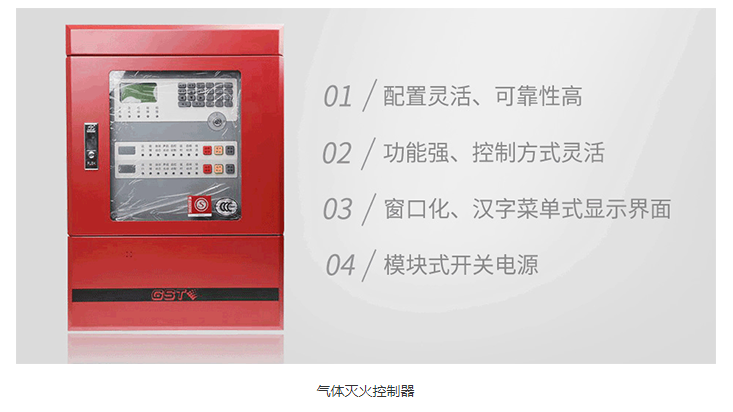

　消防灭火系统设计

1、根据机房的特殊性，本系统采用气体灭火系统，并根据气体灭火的要求，设计系统所需的其他辅助电气设备。

2、设置一个气体紧急启动停止按钮，安装在灭火区域外墙上。

3、设置二个声光报警器设置气体喷放指示灯，安装在灭火区域内、外各一个。

4、设置气体喷放指示灯一个，气体喷放指示灯是灭火控制器接到气体管路上的压力开关动作后的返回信号来控制的。其他报警系统的设备如手动报警按钮、消防警铃等，应按照消防规范设置。

　　气体灭火系统

　　1、选用的气体类型灭火系统，

　　2、根据机房面积设置钢瓶间大小位置。

　　3、可以保证钢瓶中的气体大部分能均匀喷洒到灭火区域。

　　4、钢瓶间的面积可以小一点。另外需在设计中考虑的是钢瓶间的承重问题，一般大楼的承重在600kg/m²，大一点可达1000kg/m²，在选用大容量灭火钢瓶时，需要楼板的承重在1000kg/m²以上，所以在设计灭火系统时，需特别注明满钢瓶的重量及占地面积，以便结构设计师在结构设计时，是否需对钢瓶间采取加固措施，以保证大楼的安全。

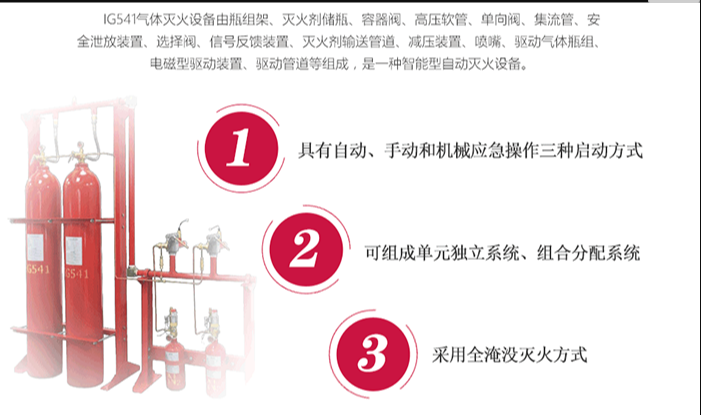

IG541气体灭火

　　气体灭火区域的防护要求

　　1、穿越灭火区域空调管路，在两边安装电动防火阀。

　　2、对于地下无管路下送风的空调系统，在灭火区域墙下安装电动防火阀，防火阀平时常开，以保证机房的空调送风量，在灭火时，全部关闭，以保证灭火区域的药剂不向外泄漏。

　　3、安装在灭火系统区域的门，必须全部往外开启且安装闭门器。
