小度智能音响拆解 芯片_拆解报告：小度在家1S带屏智能音箱性价比突出

----- 我爱音频网拆解报告 第150篇 -----

在2019年春季，一款小度家族的新品——小度在家1S上市，优惠价329元，在性价比方面更高。

对于更注重性价比的用户，小度在家1S是一个不错的新选择，因为它在保证核心功能基本不变的情况下最大程度提高了性价比。

在性能不变的情况下带来更实惠的价格到底内藏着什么样的秘密？我爱音频网马上通过拆解来为大家揭晓。

一、小度在家1S开箱

包装正面是清新的浅色背景以及产品内的壁纸。产品上方是产品名称：小度在家1S 智能家庭助手。

产品名称小度在家1S 智能家庭助手，产品型号：NV6001，输入：12V 2A，监制：北京百度网讯科技有限公司，制造商：北京小鱼儿网络科技有限公司。

另一侧展示了它所支持的多项技能中的十余项(官方数据更新：已经支持1000多项技能)。

包装采用天地盖设计，拿开盖子可以看到产品本体。出厂时屏幕上有贴膜，“对我说’小度小度‘开启智能生活”，用户就能知道他的语音指令了。

拿出产品后，下面是一层PET，下一层是一些配件。

包装内包含产品本体、电源适配器和使用说明。

电源适配器采用DC圆口输出。

电源适配器型号：CYZS24-120200C，输入100-240V ~ 50/60Hz 0.6A，输出：12V 2A。

撕开贴膜后可以看到黑色的屏幕，上面一个前置摄像头和下半部分的扬声器，设计简洁大方。

侧面的扬声器孔用于低频输出。

背面上半部分比较简洁，是小度的LOGO，下半部分两侧是低频输出孔，有盖子保护的数据接口的底部的电源线孔。

掀开保护盖可以看到一个Micro USB接口，开槽精细。

顶部有一些圆形的孔，用于让声音传达到麦克风，中间是一个电源按键，排列整齐，有利于声音传达。

底部有防滑条及信息铭牌和电源输入口，防滑条能够有效的为产品带来稳定支持。

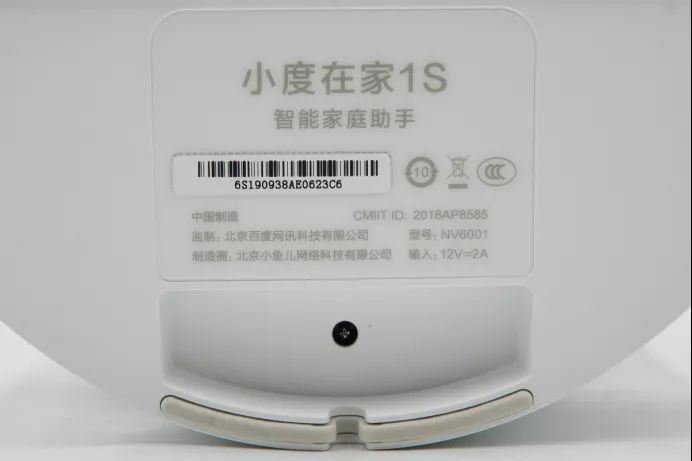

小度在家1S 智能家庭助手 中国制造 监制：北京百度网讯科技有限公司，制造商：北京小鱼儿网络科技有限公司，型号：NV6001，输入：12V 2A。

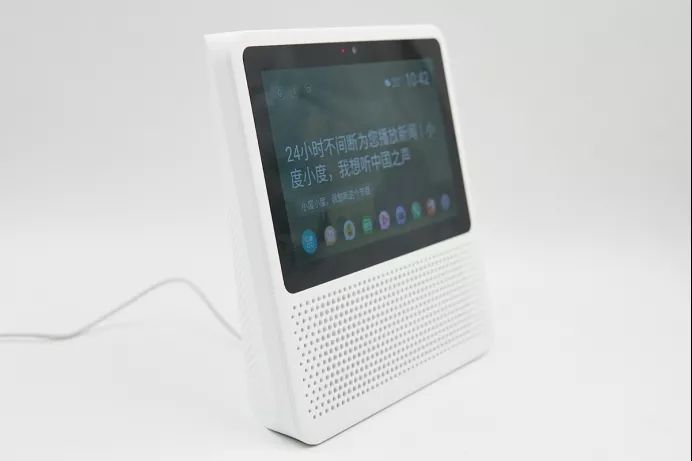

开机之后的效果图，从侧面看起来这款小度在家1S设计独特，正面与背面均设计了排列整齐的圆孔，保证音乐、声音的有效传达。

二、小度在家1S拆解

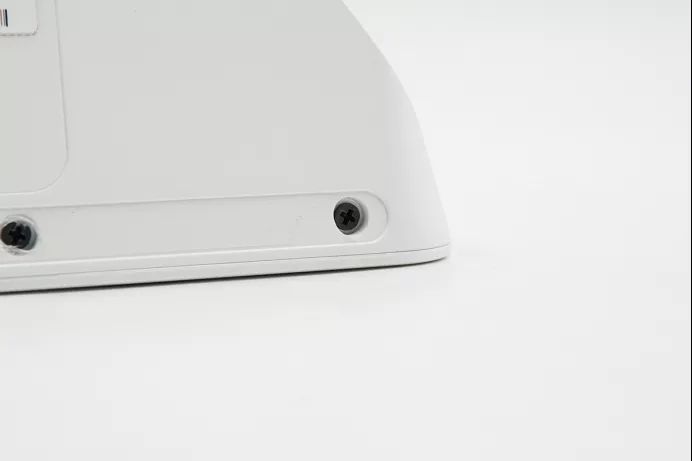

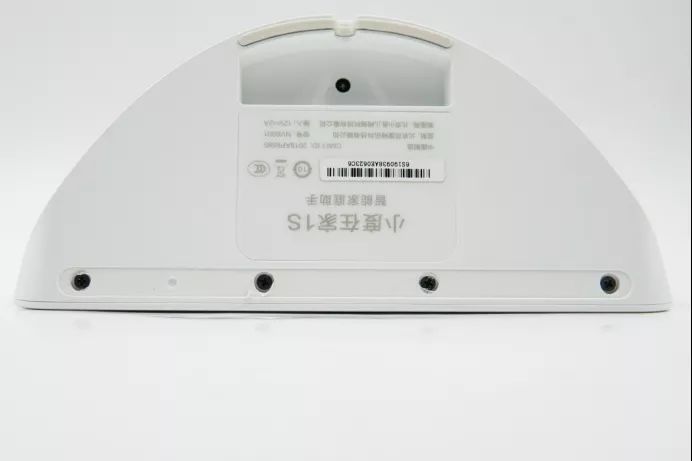

接下来开始进行拆解，撕下底部的防滑条，可以看到四个螺丝孔。

开始卸下十字螺丝。

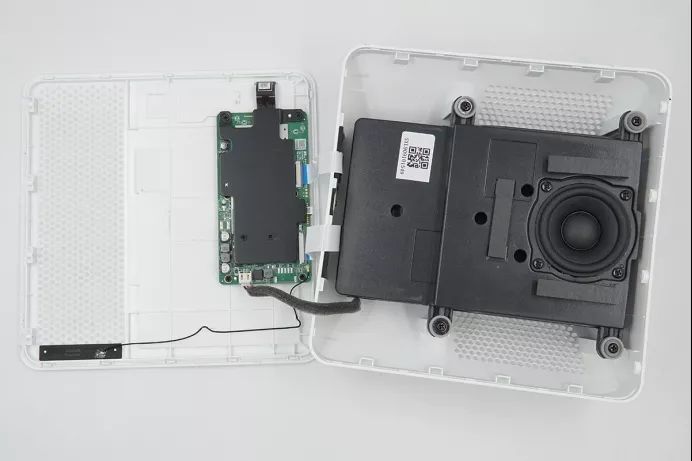

拆开音箱的面盖，看到产品的主板和扬声器腔体各固定在一边，这样的设计有效的利用了空间。

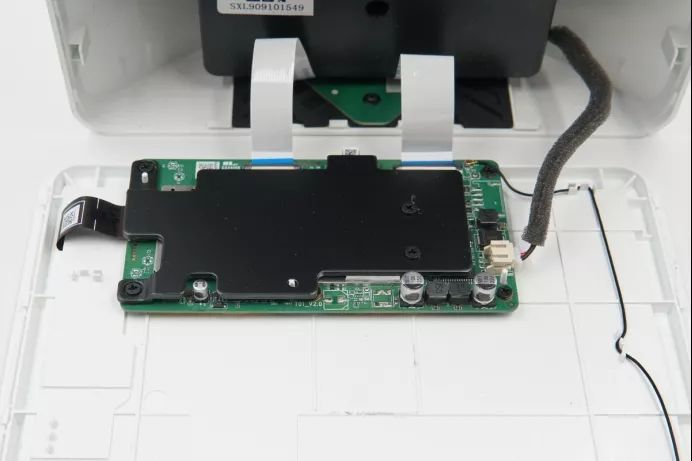

主板用螺丝固定在面盖背面，上面有一块黑色的金属屏蔽盖。

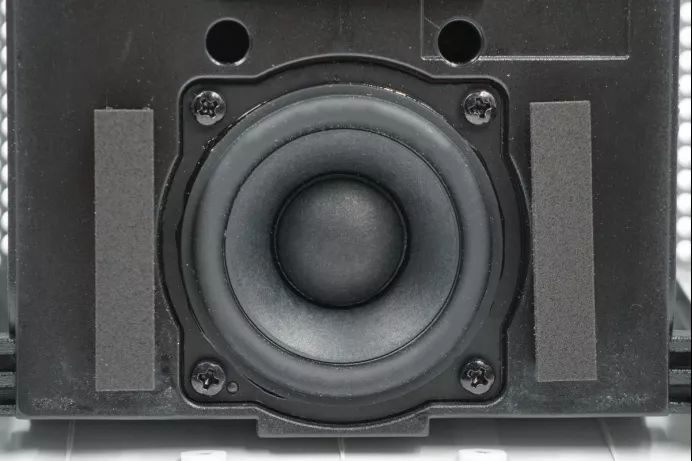

扬声器模块，采用四颗螺丝固定，并且每个螺丝位都加了减震胶圈，工艺精细。

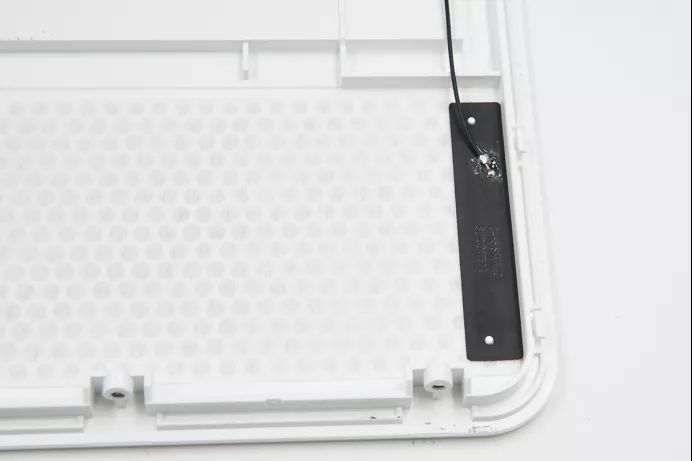

蓝牙天线，采用一根连接到主板的导线焊接在上面。

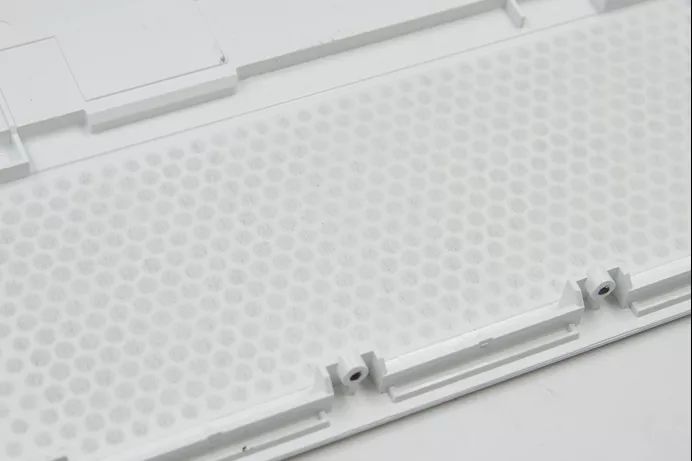

面盖下方是扬声器的透音孔，内侧有防尘网保护，有效防止灰尘。

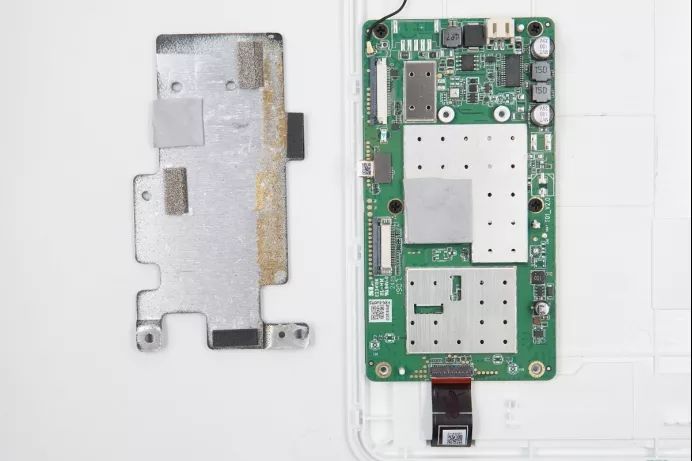

拆下主板上的黑色屏蔽罩，里面是银色。

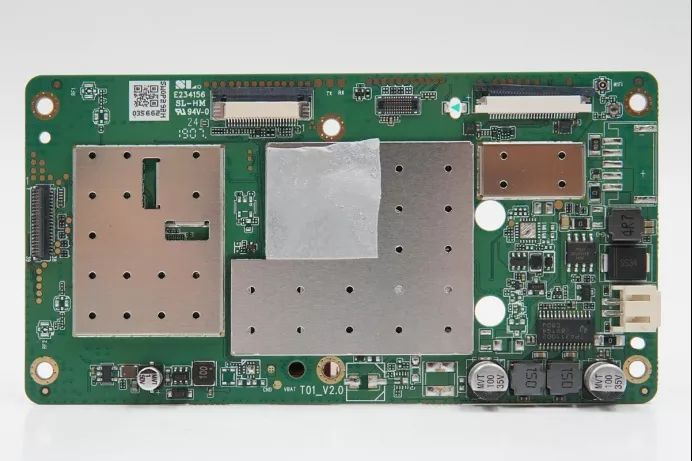

主板正面特写，上面还有三块金属罩。

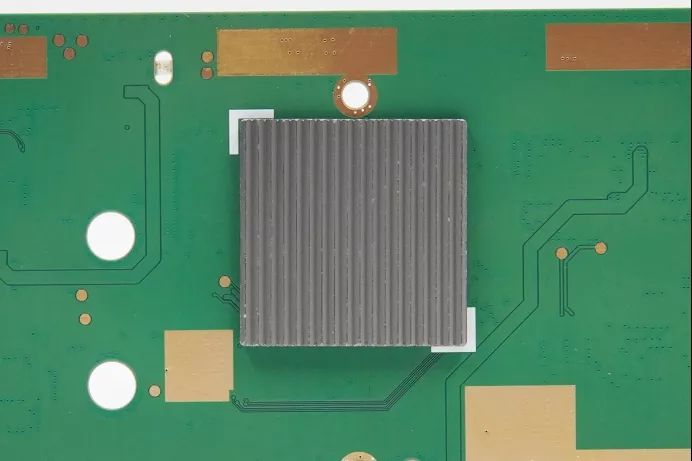

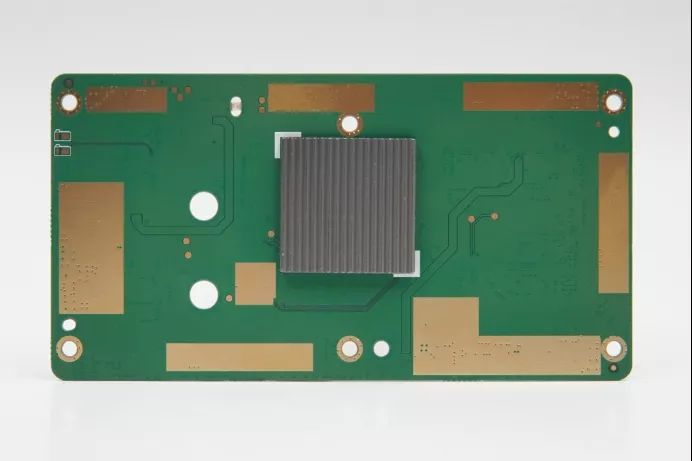

主板背部的金属散热片。

除此之外，主板背面没有其它元件，只有几块散热区域。

主板上的一些固态电容和电感。

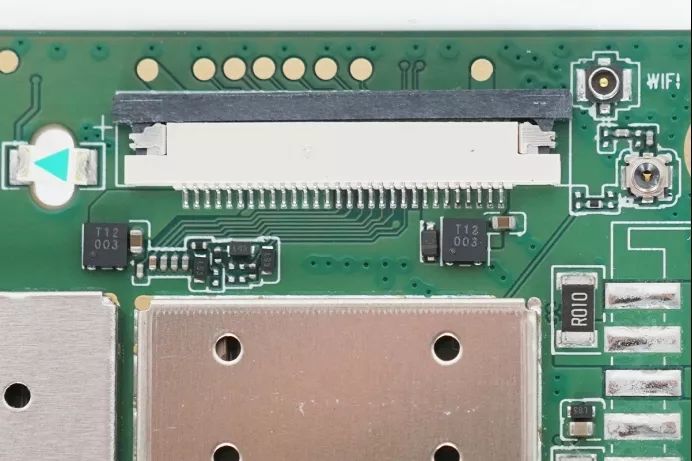

排线插座下面有两颗丝印T12 003的IC。

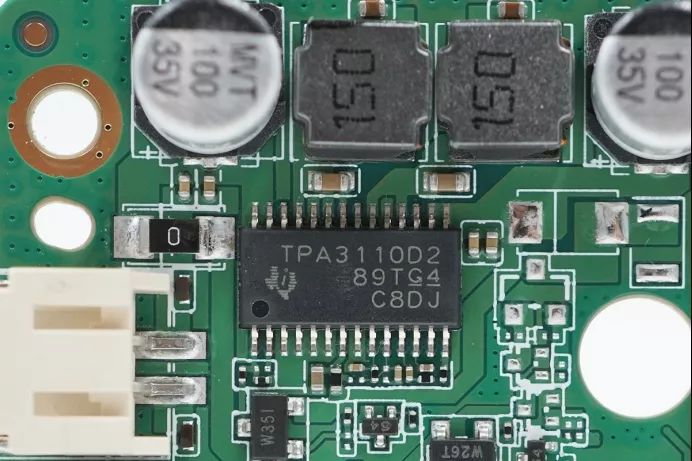

TI德州仪器 TPA3110D2 15W无滤波器 D 类立体声放大器。

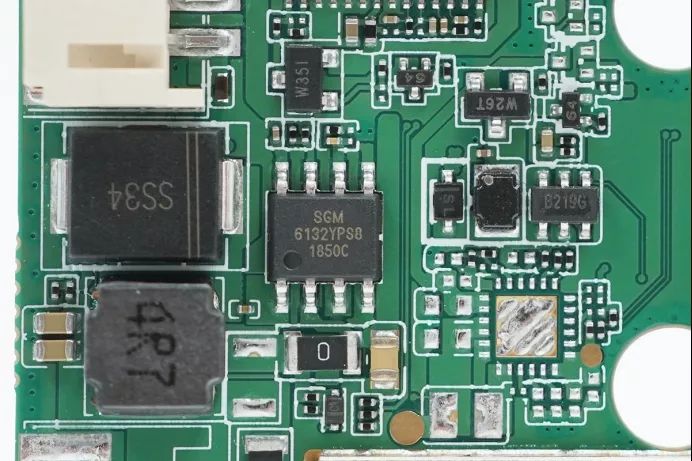

SGM圣邦微 SGM6132 DC-DC，输入极限电压达31V，输出电流达3A，具有高耐压，大电流的特点，性价比高。

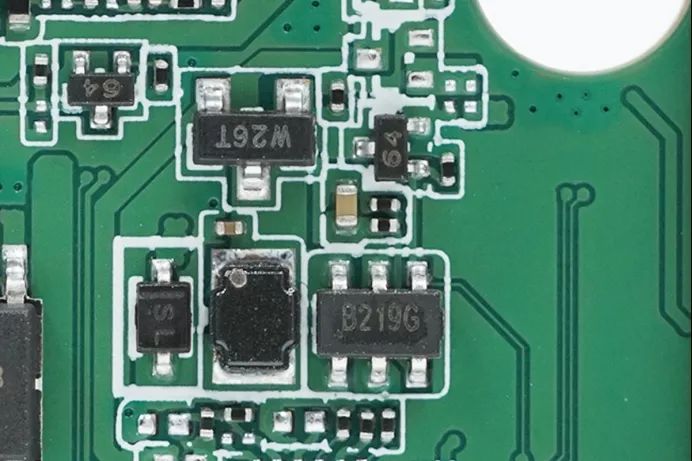

丝印B219G的IC。

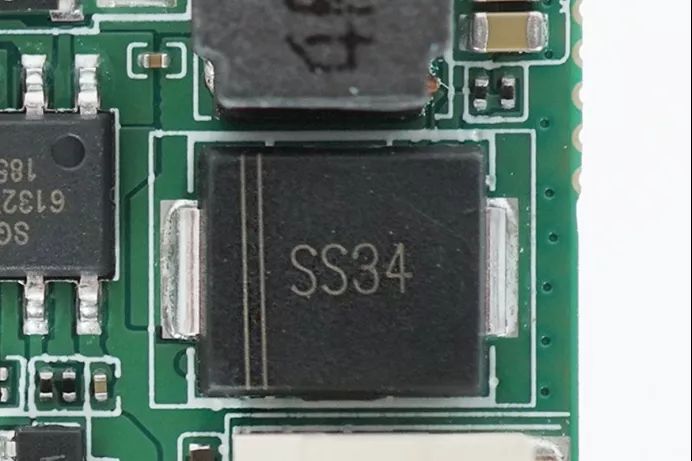

丝印SS34

接下来拆下第二层金属罩。

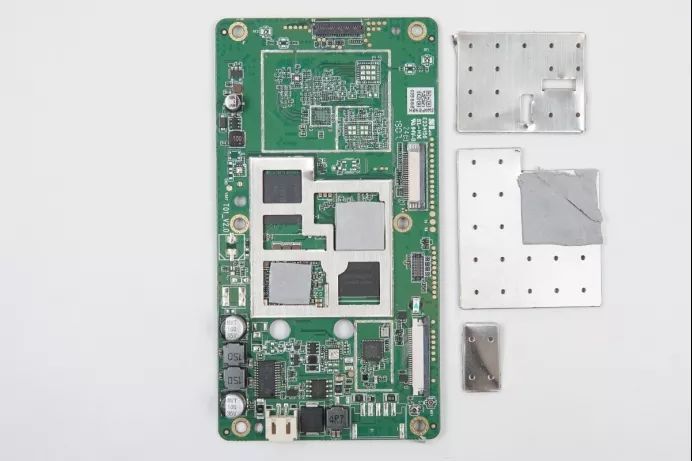

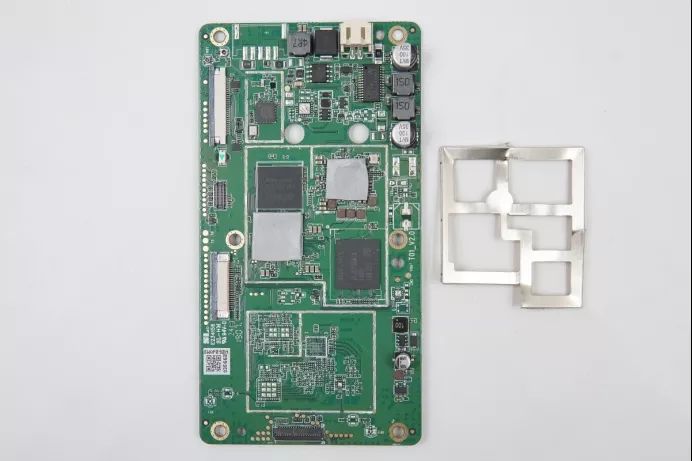

连同下面的框架一起拆下，就可以看到主板正面全貌了。

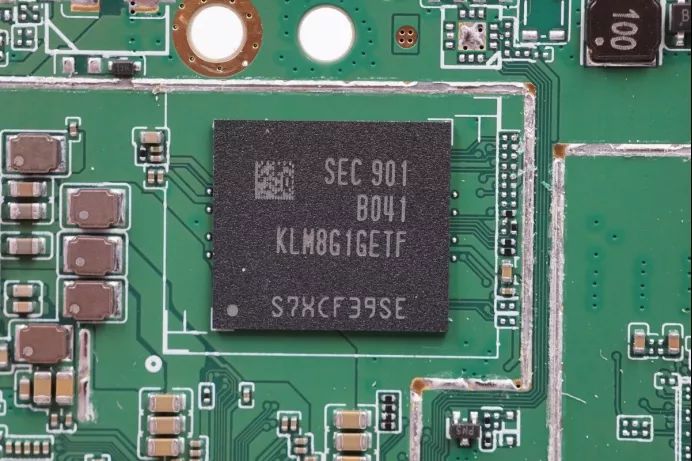

SEC三星电子 KLM8G1GETF-B041 8GB eMMC存储芯片，用于存储产品的软件和其它数据。

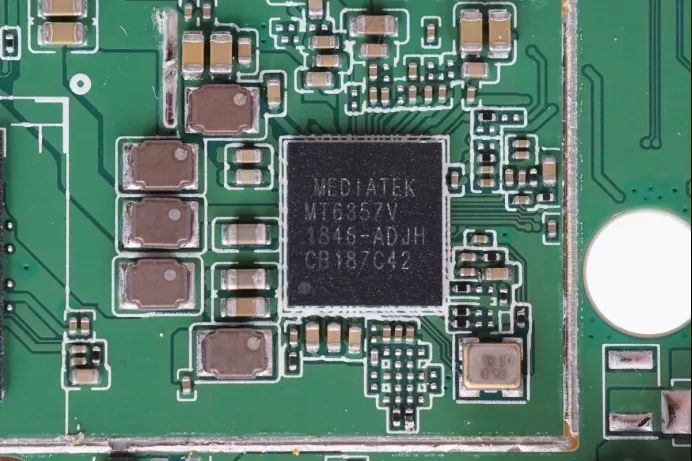

MTK联发科 MT6357V 电源管理IC，专为智能设备设计，包括5块转换器和29台LDO，采用SPI接口和两个SRCLKEN控制引脚来控制BUCK转换器、LDO和各种驱动程序，它提供了增强的安全控制和与BB握手的协议。

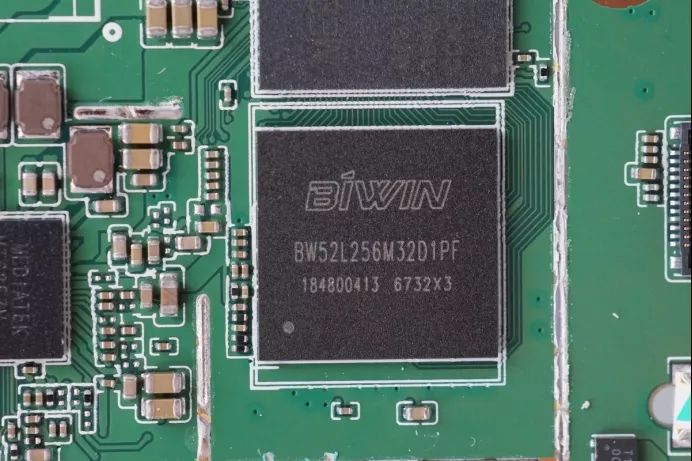

BIWIN BW52L256M32D1PF 缓存IC。

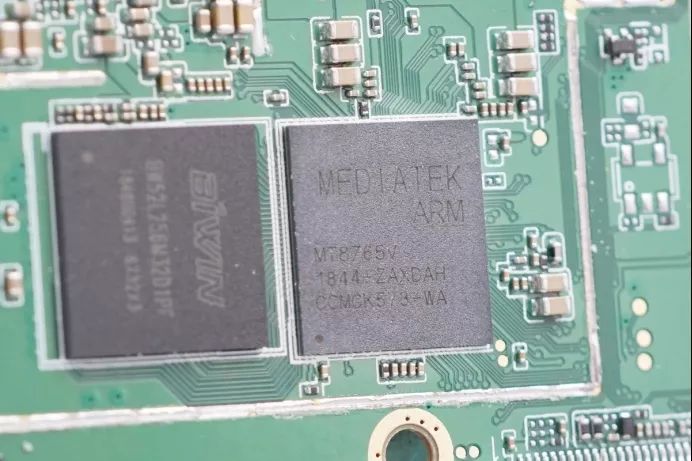

MTK联发科 MT8765V处理器，内置4x ARM Cortex-A53 MPcore 四核处理器。

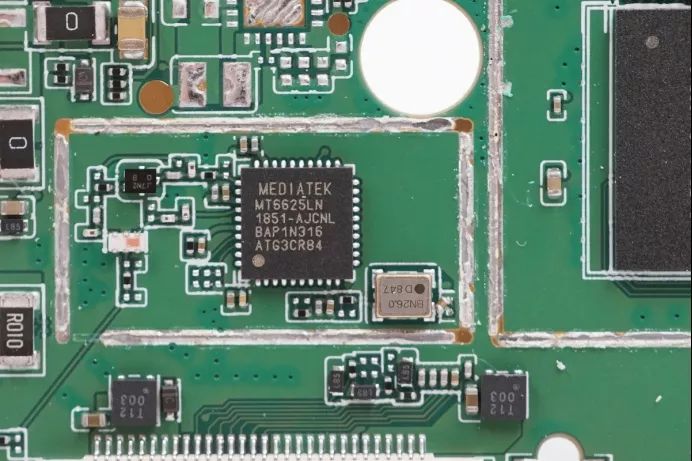

MTK联发科 MT6625L连接芯片，包括2.4GHz Wi-Fi/蓝牙收发器前端、5 GHz Wi-Fi收发器前端、gps接收机前端和完整FM接收机。

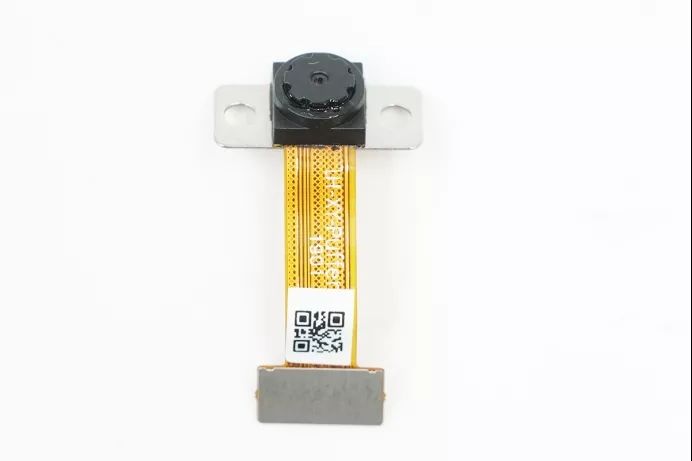

摄像头模块，采用软排线连接到主板，排线上有QR Code贴纸。

来看看扬声器，是个采用纸盆作为振膜的喇叭，可以看到这个喇叭在智能音箱中尺寸属于尺寸较大的。

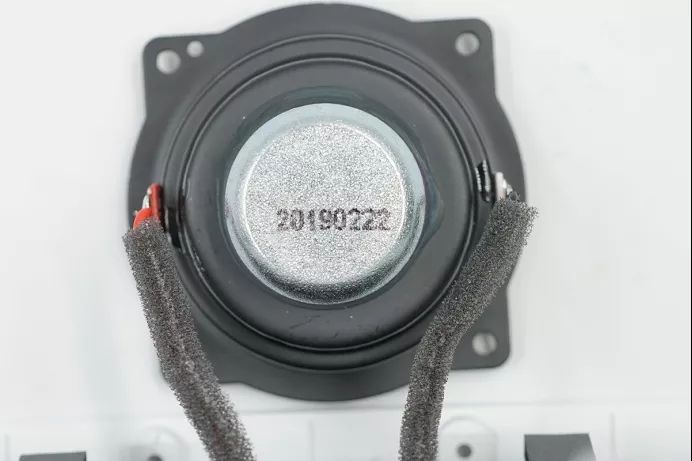

T铁背面印有日期，接线端子分布在两侧。

可以看到喇叭内的弹波。

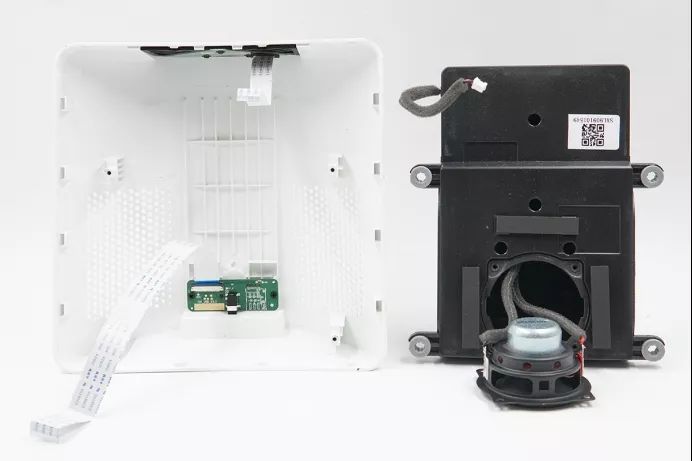

拆下扬声器腔体之后，背盖上还有两块采用软排线连接的小板。

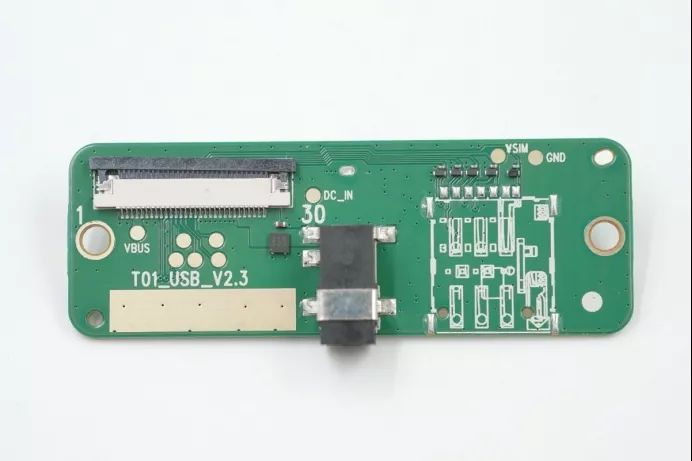

DC电源输入小板，采用排线连接。

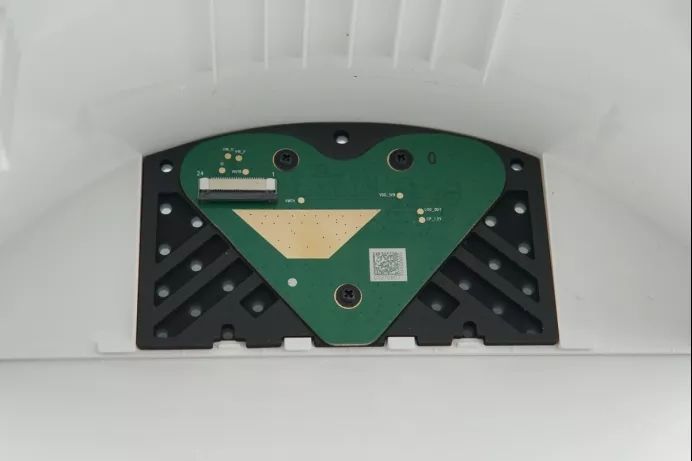

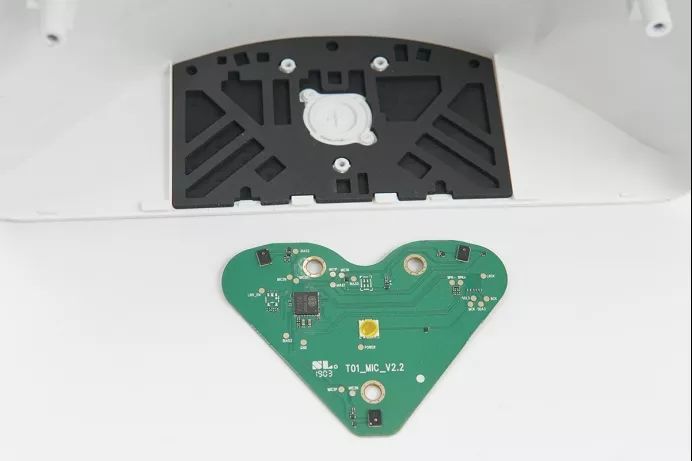

一块像心形的PCB，固定在顶盖背面，用于进行按键操作和麦克风收音等功能。

拆下这块PCB，另一面有IC、麦克风和微动按键。

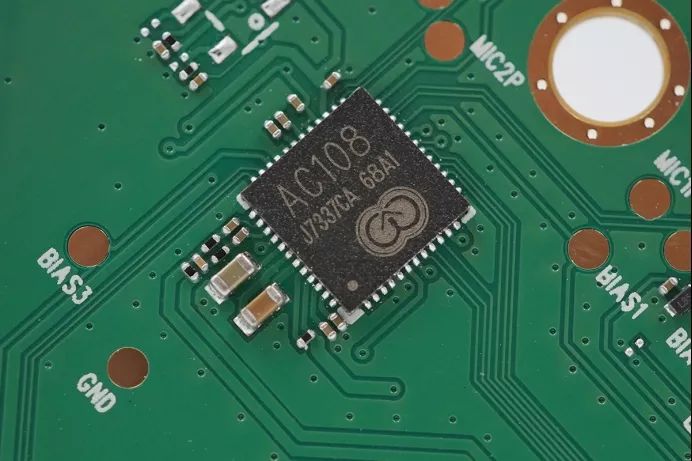

X-Powers芯智汇 AC108 ADC。它是一款高性能四通道数据转换器ADC，主要应用于智能语音远场麦克风阵列拾音，最多可级联16路麦克风，SNR为108dB。

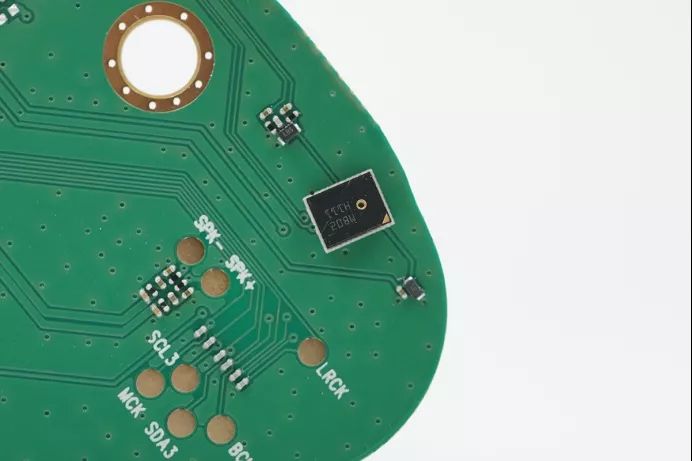

位于产品顶部的麦克风特写，用于拾取用户的语音指令和视频通话的语音。

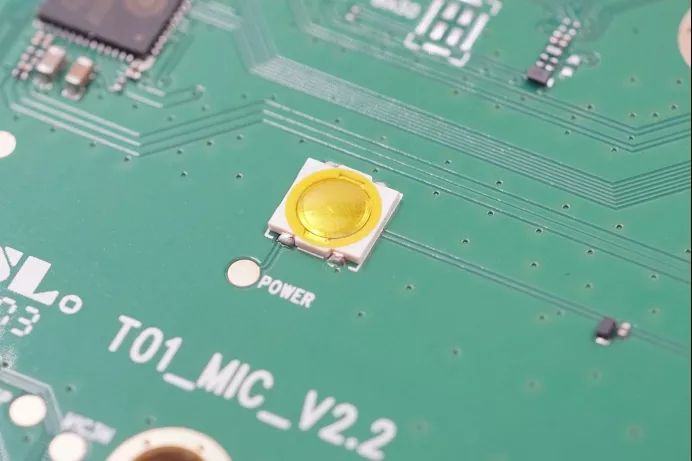

微动按键特写，下面印有POWER字样，表示这个是电源按键。

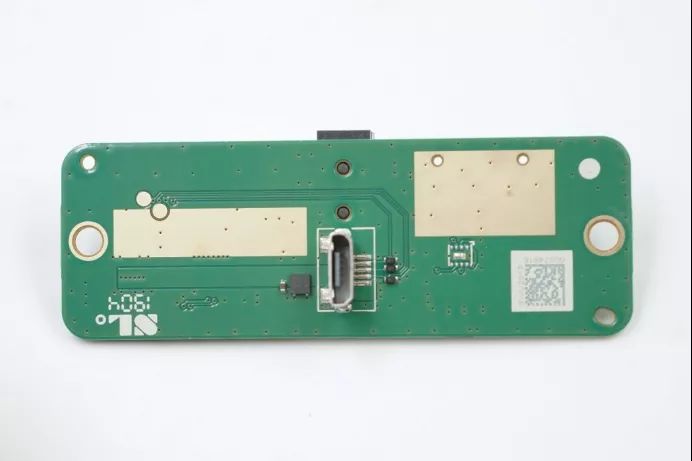

电源输入小板背面有一个Micro USB接口，推测是厂家进行数据更新用的接口。

圆口DC直流电源插座。

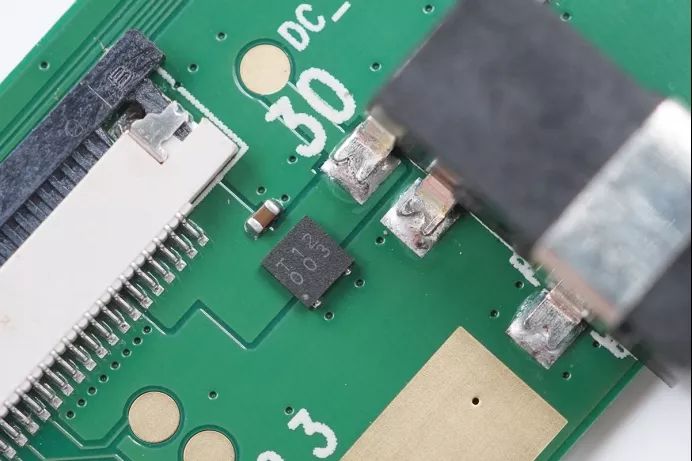

丝印T12 003的IC。

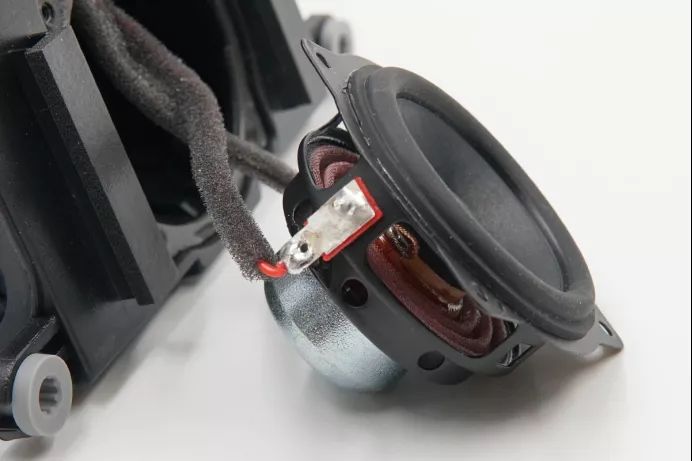

扬声器的导线采用海绵包裹，可以降低在腔体内产生的杂音。

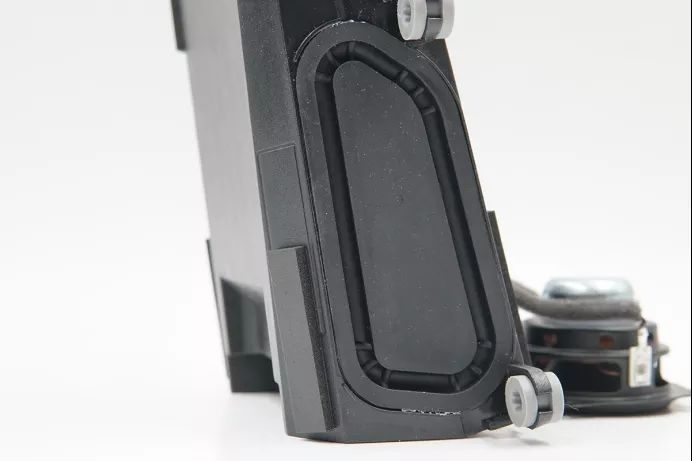

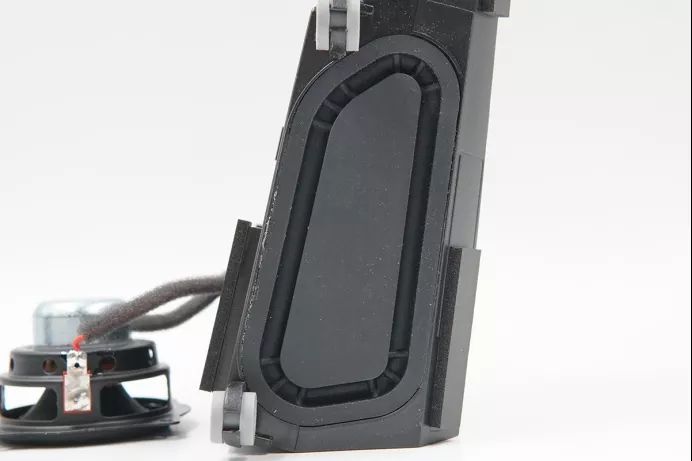

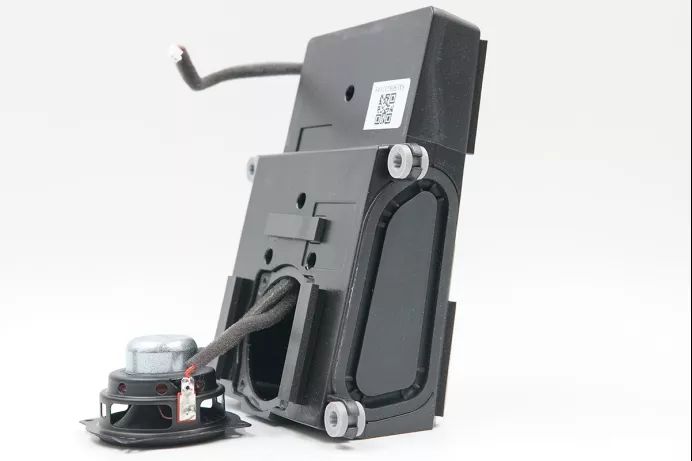

扬声器腔体侧面的被动低频振膜。

另一面也有一个被动低频振膜，可见这款小度在家1S智能音箱采用了大尺寸全频扬声器和被动低频振膜的组合，在智能音箱之中属于比较丰富的配置，可以带来较为不错的听音体验。

导线插座特写，这个导线用于将主板输出音频到扬声器上。

拆解全家福。

三、我爱音频网拆解总结

1、小度在家1S这款带屏智能音箱，设计独特，配备了大屏幕和大尺寸的扬声器，同时兼备独立的发声腔体；

2、内置MTK联发科 MT8765处理器，这是一款高性能四核处理器，具有强大的视频性能和语音处理性能；

3、采用3颗麦克风组成拾音阵列，可以清晰地接收语音指令；

4、这款智能音箱采用1个全频扬声器和2块被动低频振膜的组合，在智能音箱业界中采用这种扬声器组合的产品比较少见，产品用料已经超出产品定价，因此这款小度在家1S拥有较高性价比。

.

.
