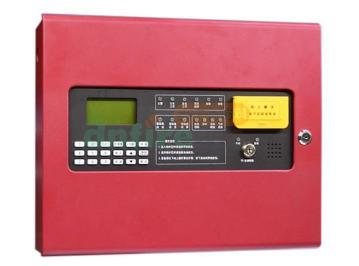

GST-QKP01气体灭火控制器可配接火灾探测器(感烟、感温、火焰)、手动报警按钮、紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块等，具有火灾探测和气体灭火控制功能，可实现1个防火区的火灾报警和气体灭火控制。

简单就是说GST-QKP01其实也带有火灾报警的功能，可以直接带探测器、手报。这其实不是必备的，如同样海湾消防的GST-QKP04气体灭火控制器2区、4区就不行，无法直接接火探探测器、手报之类的，一定需要火灾报警控制器。

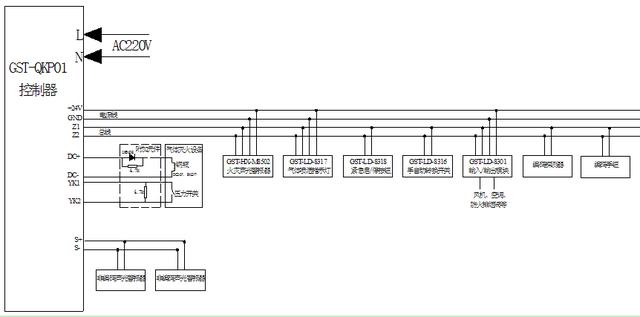

GST-QKP01气体灭火控制器与现场设备接线的典型接法如下图1：

GST-QKP01驱动钢瓶电磁阀输出的布线方式如图2所示。附加元件应置于线路的末端、接近钢瓶电磁阀处。反馈信号接气体灭火控制器的YK1、YK2端子。
