自动喷水灭火系统的工作原理，很难以理解？！那么，今天船老师以湿式（干式）系统工作原理图为例，为大家逐一分析，各个击破！

---

一、湿 式 系 统

1、适用范围

湿式系统（临时高压/无增压稳压设施），适用于环境温度不低于4℃且不高于70℃的室内场所，且高位水箱的最低有效水位满足最不利点消防设计供水压力要求。

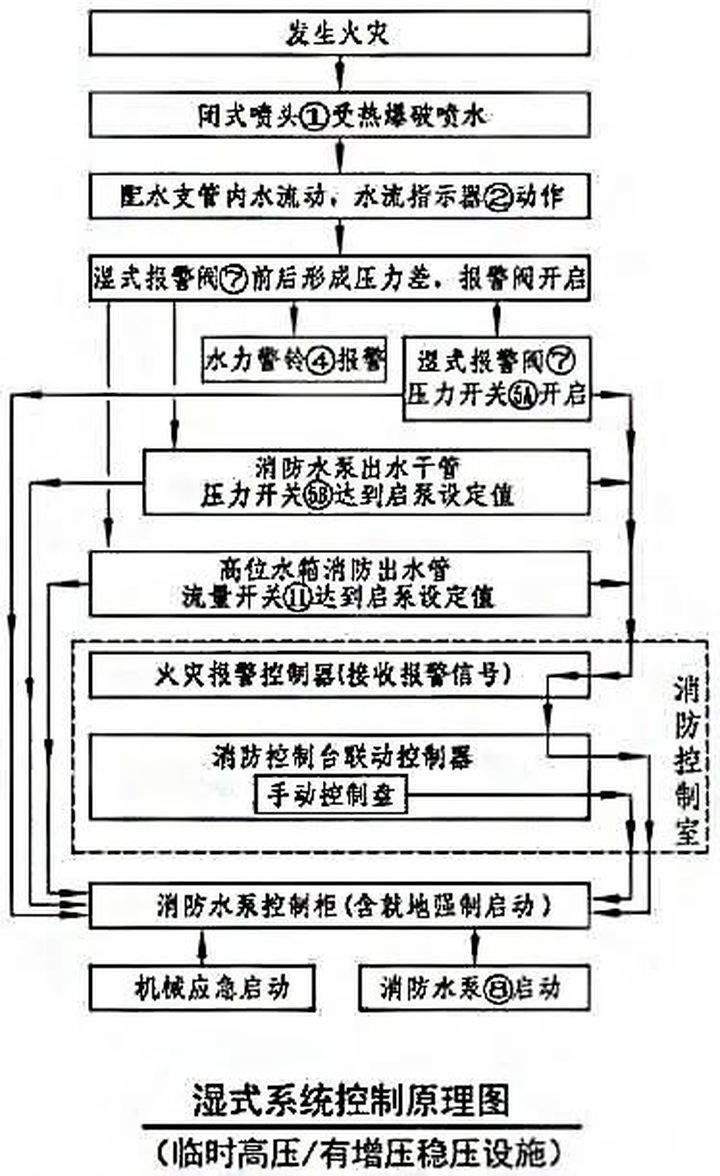

2、控制原理

《喷规》

11.0.1 湿式系统、干式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。

解读：

1. 直接自动控制

由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵，上述控制方式为直接连锁启动，不受消防控制室（盘）处于自动或手动状态影响。（以上三种开关，任一种达到设定值均可以启泵）

注：

1）上图为直接自动启泵示意图，未表示出消防控制室（盘）通过联动控制器自动启泵的方式。

2）上图中没有画出消防水泵出水干管上设置的压力开关，在实际工作中，根据实际情况选定是否安装。

2. 消防控制室（盘）远程控制

1) 远程自动控制：消防联动控制器处于自动状态下，当火灾报警系统接收到“消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关或报警阀组压力开关”报警信号时，作为触发信号，消防联动控制器远程联动启动消防水泵。

2) 远程手动控制：消防泵控制箱（柜）的启动和停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器手动控制盘，通过手动控制盘远程手动启停消防水泵。

3. 消防水泵房现场应急操作

1) 水泵控制柜手动按钮启动。

2) 就地强制启动。

3) 机械应急启动。

4. 消防水泵禁止设置自动停泵控制

二、干 式 系 统

1、适用范围

适用于温度低于4℃或高于70℃的环境的室内场所。

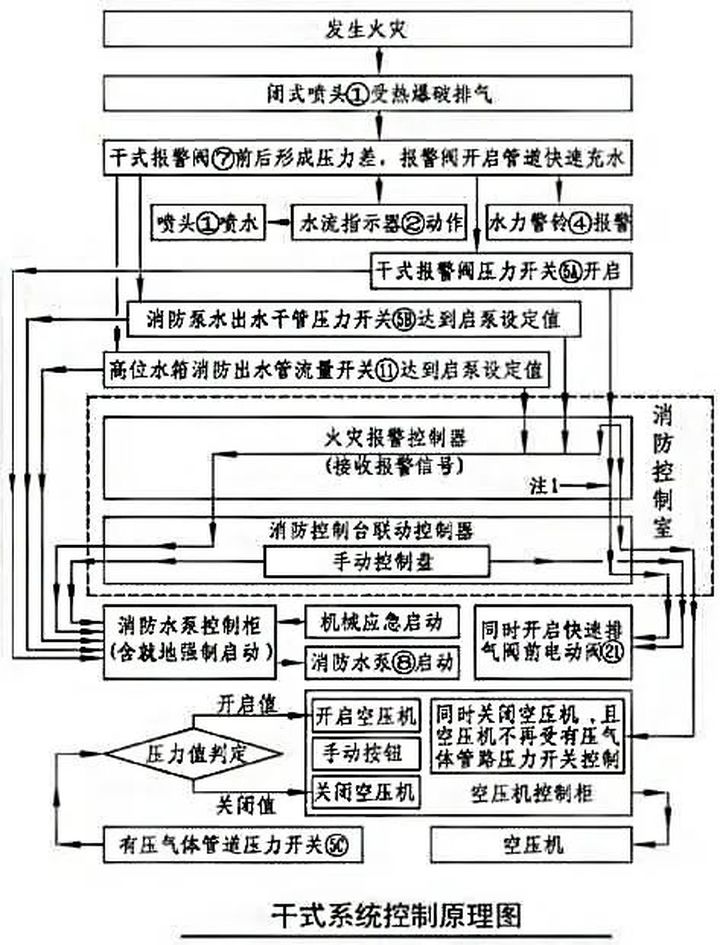

2、控制原理

《喷规》

11.0.1 湿式系统、干式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。

解读：1. 直接自动控制

由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵，上述控制方式为直接连锁启动，不受消防控制室（盘）处于自动或手动状态影响。（以上三种开关，任一种达到设定值均可以启泵）

注：上图为直接自动启泵示意图，未表示出消防控制室（盘）通过联动控制器自动启泵的方式。

2. 消防控制室（盘）远程控制

1) 远程自动控制：消防联动控制器处于自动状态下，当火灾报警系统接收到“消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关或报警阀组压力开关”报警信号时，作为触发信号，消防联动控制器远程联动启动消防水泵。

2) 远程手动控制：消防泵控制箱（柜）的启动和停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器手动控制盘，通过手动控制盘远程手动启停消防水泵。

3. 消防水泵房现场应急操作

1) 水泵控制柜手动按钮启动。

2) 就地强制启动。

3) 机械应急启动。

4. 消防水泵禁止设置自动停泵控制

| 习 题 部 分 |

1. 湿式自动喷水灭火系统中，不属于直接自动启动消防水泵信号的是（ ）。

A. 高位消防水箱出水管上的流量开关

B. 湿式报警阀组上的压力开关

C. 消防水泵出水干管上的压力开关

D. 感烟型火灾探测器

【答案】D

【解析】根据《自动喷水灭火系统设计规范》GB50084-2017 11.0.1 湿式系统、干式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。选项A、B、C均为直接自动启动消防水泵信号，D选项不属于；因此本题选D。

2. 干式自动喷水灭火系统中，下列属于自动启动消防水泵的是（ ）。

A. 消防联动控制器远程联动启动

B. 手动控制盘远程启动

C. 机械应急启动

D. 就地强制启动

【答案】A

【解析】选项A属于远程自动启动消防水泵，选项B属于远程手动启动消防水泵，选项C、D属于消防水泵房手动启动消防水泵；故本题选A。

3. 对某高层公共建筑湿式自动喷水灭火系统进行检验，报警阀组上的压力开关动作后，水泵未启动，下列故障原因分析中，可排除的是（ ）。

A. 湿式报警阀组阀瓣因锈蚀未打开

B. 压力开关的设定压力值与设计不符

C. 水泵动力供电线路断开

D. 水泵控制柜内继电器损坏

【答案】A

【解析】湿式自动喷水灭火系统的工作原理：由于持续喷水泄压造成湿式报警阀的上部水压低于下部水压，在压力差的作用下，原来处于关闭状态的湿式报警阀自动开启。此时，压力水通过湿式报警阀流向管网，同时打开通向水力警铃的通道，延迟器充满水后，水力警铃发出声响警报，报警阀组压力开关，高位消防水箱流量开关或水泵出水干管上压力开关动作并输出信号直接启动供水泵。开启测试阀，消防水泵不能正常自动启动故障原因分析：1）流量开关或压力开关设定值不正确，2）控制柜控制回路或者电气元件损坏，3）水泵控制柜未设定在“自动”状态。选项B、D故障均可导致水泵不能启动；选项C水泵不通电也不能启动。如果湿式报警阀组阀瓣未打开，水就不能进入报警管路使压力开关动作，题干中告知压力开关动作，故可以排除阀瓣未打开的情形，A符合题意；故本题选A。
