初三物理电学专题-----欧姆定律在串联电路中的应用-----串联分压

(1) 在串联电路中,利用欧姆定律求解各物理量,一般先求总电阻,再求电流,如图所示。


(2)分压规律:U1/U2=R1/R2

例题:有两个定值电阻R1=10 2,R2=202,串联在电压为15V的电路中,则R1、R.串联之后的等效电阻R是 Ω, 电阻R, 两端的电压为 V,电阻R2两端的电压为 V. 。由此可知,串联电路具有分压作用,而且电阻越大,分到的电压就越大。总结起来就是:串联电路具有分压作用,电压的分配与电阻成正比。用公式表示就是

1.将电阻R1、R2串联在电路中,已知R, =3R2, 总电压为4V, 则R, 两端的电压为

A. 4 V B. 3 V C. 2 V D. 1 V

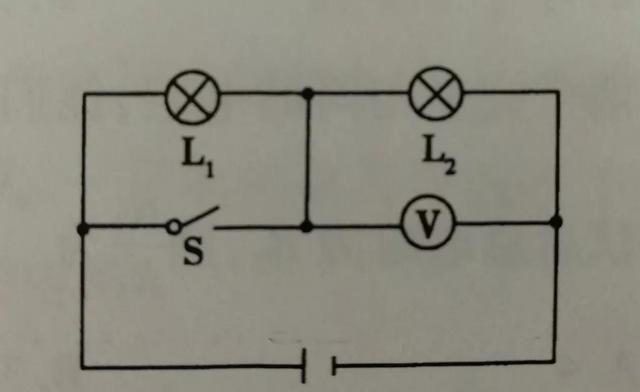

2 如图所示,电源电压保持不变。开关闭合前后,电压表示数之比为2: 5, 则两灯泡L1、L2 的电阻之比为:


A. 2: 3 B. 3: 2 C. 2: 5 D. 5: 2

3. 将R1、R2串联后接人电路中,已知R1两端的电压是总电压的一,则电阻R1 与 R2的阻值之比是

A. 1: 2 B. 2: 1 C. 1: 3 D. 3: 1

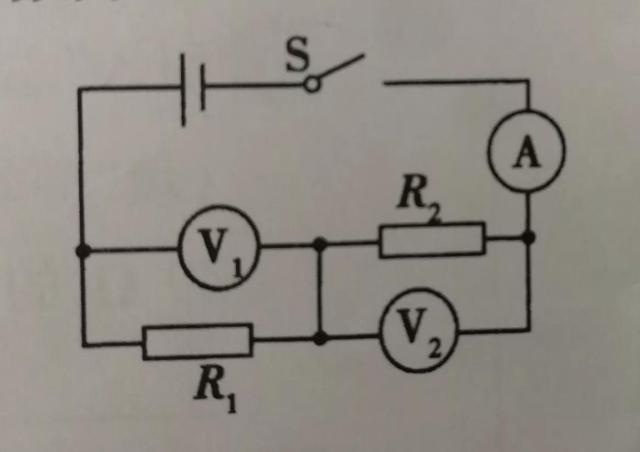

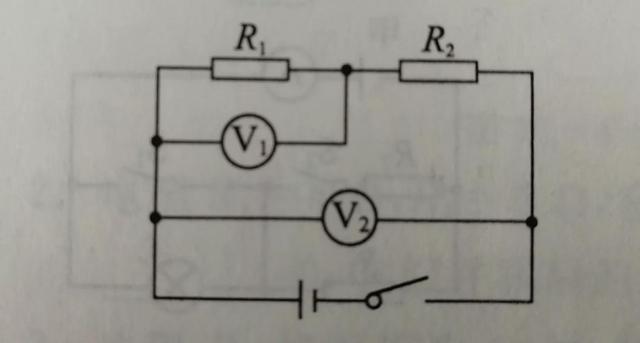

4. 如图所示,R1=5欧姆,R2=10欧姆.闭合开关,则电压表V1和V2的示数之比是


A. 1: 2 B. 2: 1 C. 1: 3 D. 3:1

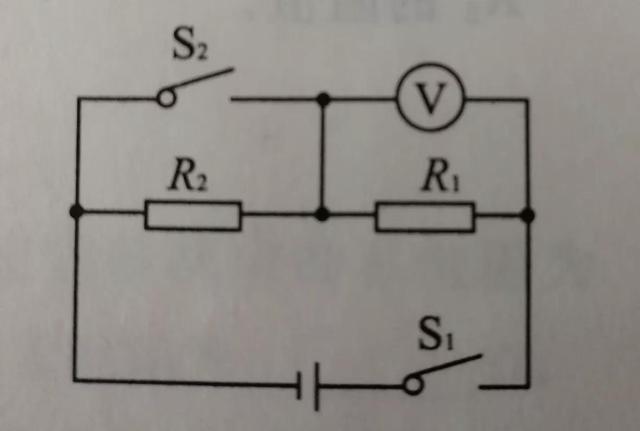

5. [2018·宿迁]如图所示,电源电压保持不变,先闭合开关S1, 电压表示数为U1; 再闭合开关S2, 电压表示数为U2, 则电阻R1、R2的阻值之比为


A. U1: U2 B. U2: U1 C. U2: (U2-U1) D. U1: (U2-U1)

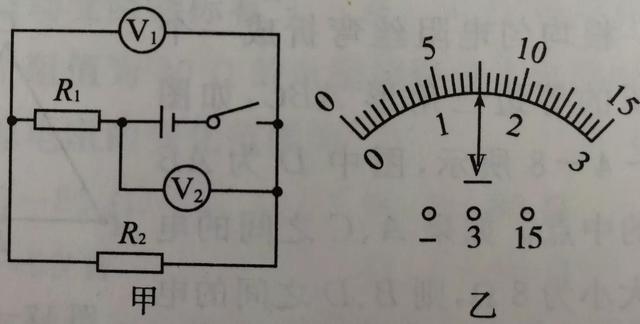

6. 如图甲所示的电路,当闭合开关后两只电压表的指针偏转均如图乙所示,则R1与R的电阻之比为


A.4:1 B. 1: 4 C.5:1 D. 1: 5

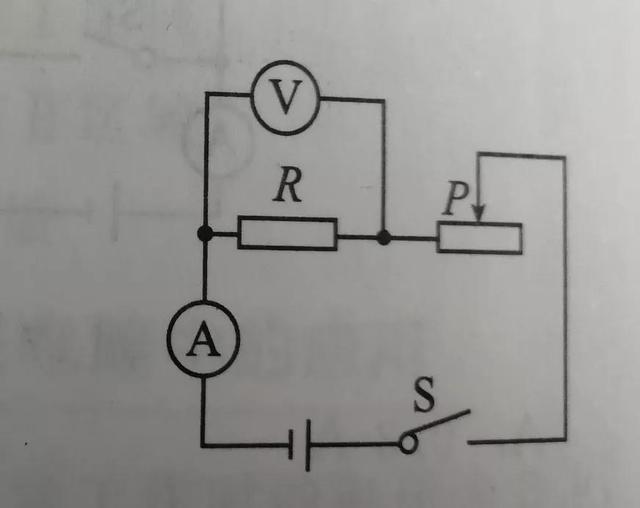

7.如图所示的电路中,电源电压U=4. 5V且保持不变,定值电阻R1=5Ω, 滑动变阻器R2的最大阻值为20Ω, 电流表的量程为0~0. 6A, 电压表的量程为0~3V. 为保护电表,滑动变阻器接入电路中的阻值范围是


A. 0~10Ω B. O~20Ω C. 5~20Ω D. 2. 5~10Ω

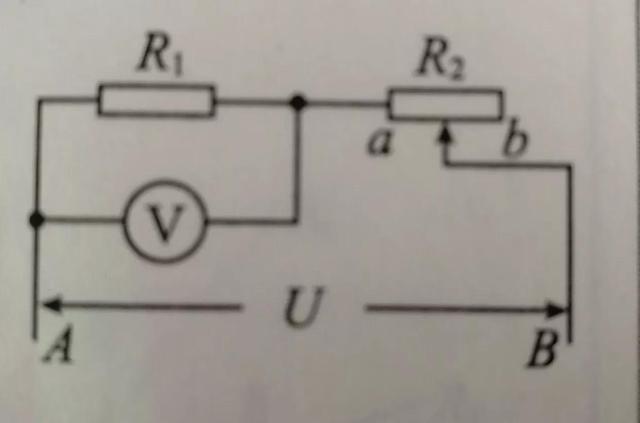

8. 如图所示,电源电压U保持不变,滑动变阻器的最大阻值为R2.当滑动变阻器的滑片在a端时,电压表的示数为2V; 当滑片滑到b端时,电压表的示数为1V.则R1与滑动变阻器的最大阻值R2之比为


9.[2019 江西上饶五都中学月考]一只小灯泡正常发光时的电压为8 V, 正常发光时通过它的电流为0. 4 A. 现将该小灯泡接在12V的电源上,为使其正常发光,应_ 联一个 Ω的电阻。

10.如图所示的电路中,电压电源6V,闭合开关S,电压表V1示数为4 V, 电流表示数为0. 4A. 求:


(1) 电压表V2的示数;

(2) R1、R2的阻值。

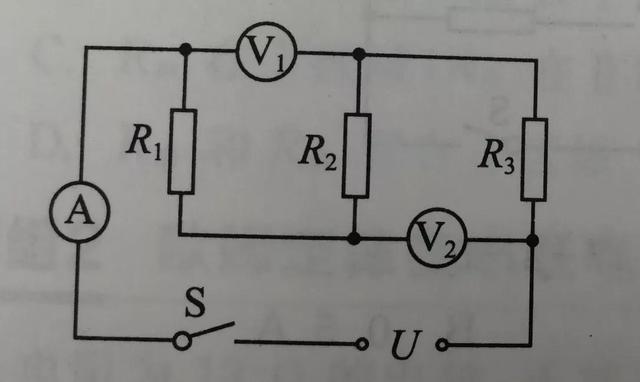

11. [2017·咸宁]如图所示,电源电压不变,开关S闭合后,电压表V1的示数为4V, 电压表V2的示数为6 V, 电流表A的示数为1A, 若将R2与R3互换位置后,发现三表示数均不变,则电源电压为V, 三电阻的阻值之比是

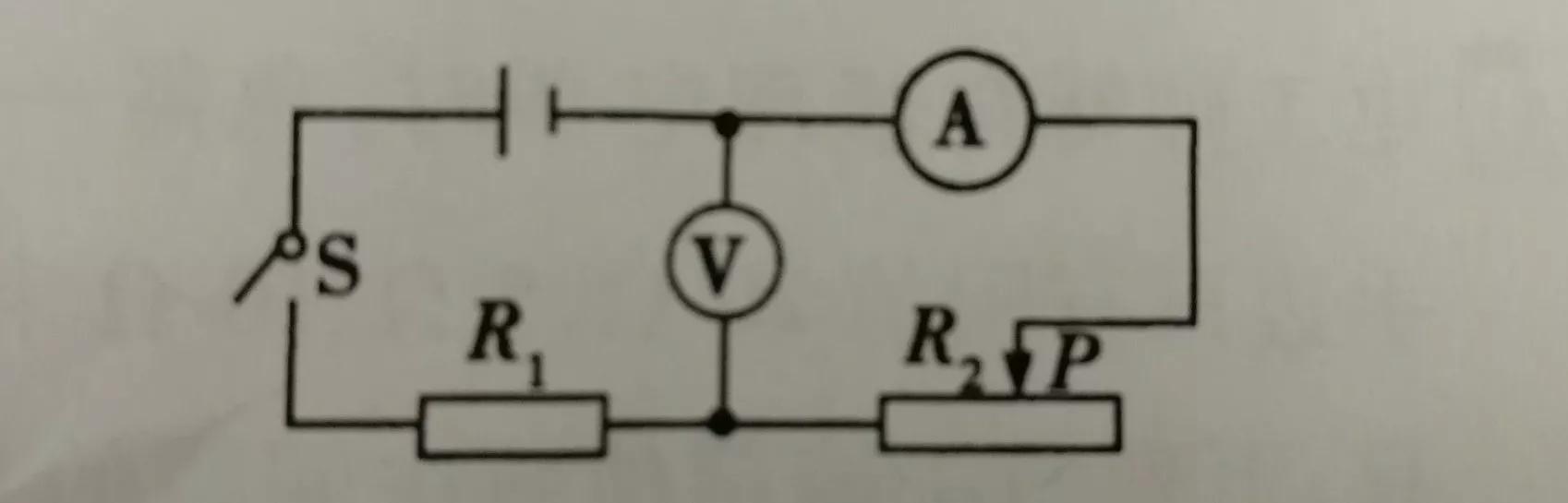

12. [2018·贵阳]如图 所示电路,电源电压不变。闭合开关S, 移动滑动变阻器的滑片P至某位置时,电流表的示数为I1; 移动滑片P至另一位置时,电流表的示数为I2, 电压表示数为1V. , 若I1: I2=4: 3, 前后两次滑动变阻器的阻值之比为2: 3, 则电源电压为

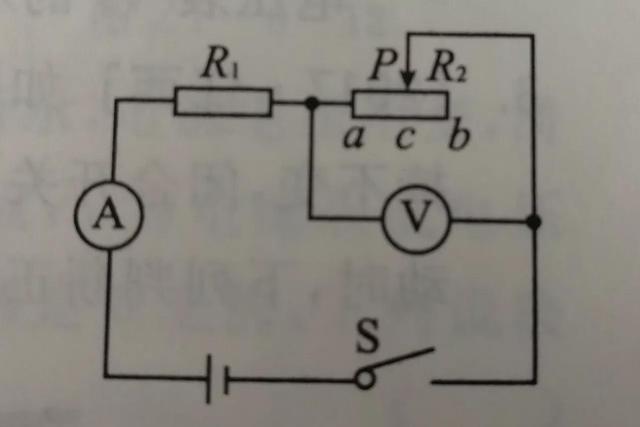

13. 在如图 所示的电路中,闭合开关S,滑动变阻器(最大阻值为R.) 的滑片P分别在中点c处和6端时,电压表的示数之比为3: 4, 求:


⑴R1与R2的阻值之比。

⑵滑片P在a端和b端时,电流表的示数之比。
