通过前一阶段的学习，我们知道消防报警联动主机在火灾发生的时候会接收到相关信号，一旦接收的信号符合相关逻辑关系，报警联动主机会按照既定程序发生一连串联动的动作，以达到延缓火灾的蔓延，最终达到灭火的目的。这一系列功能程序的实现，模块在里面起着必不可少的作用。消防模块分为：输入模块、输出模块、输入输出模块、中继模块、隔离模块、切换模块等。其中常见的模块有输入模块、输入输出模块、隔离模块。下面我们对常见模块做一简介。

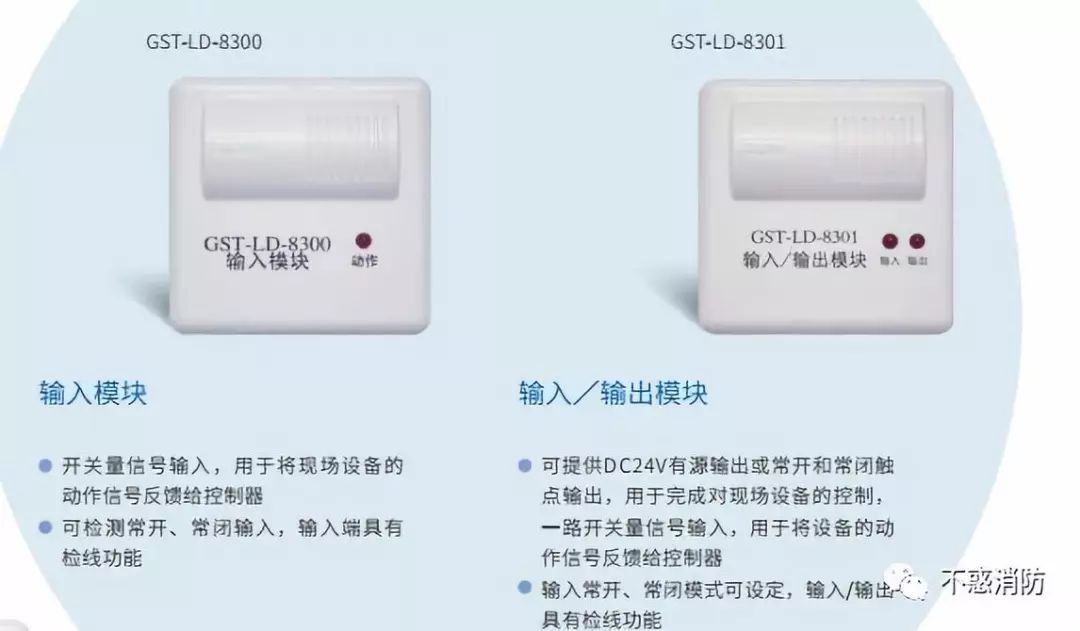

输入模块

输入模块，用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备，如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。输入模块，只是对设备起一个监视的作用，本身不能控制该设备。例如信号阀，应处于常开的状态，信号阀常开时连接信号阀的模块则向报警主机传递信号阀正常的信号，如果信号阀被人为的关闭，该模块则会向主机传递信号阀已经关闭的信号，但是模块本身不能控制信号阀的开闭。所以输入模块又叫做监视模块。

输入输出模块

输入输出模块，主要用于双动作消防联动设备的控制，同时可接收联动设备动作后的回答信号。例如：可完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。例如排烟风机，模块平时除了对风机的情况起一个监控的作用，在联动过程中，主机可以给模块发一个开启风机的信号，模块接到主机的信号则通过一定的原理向风机控制柜发出打开风机的命令，待风机启动以后，模块再把风机启动的信号反馈给报警主机。输入输出模块除了对设备起监视作用，还能在联动的时候控制设备运行，所以输入输出模块又叫做控制模块。

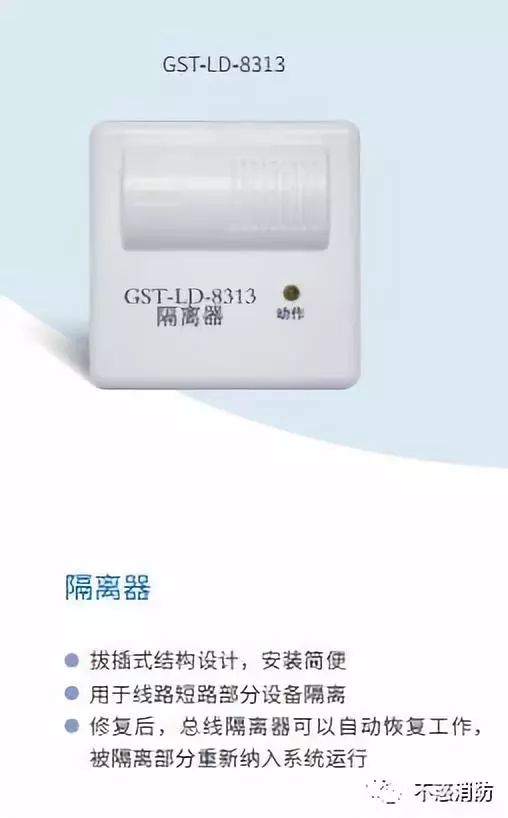

隔离模块

隔离模块又称之为短路隔离器，在总线制火灾自动报警系统中，往往会出现某一局部总线出现故障（例如短路）造成整个报警系统无法正常工作的情况。隔离器的作用是，当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其它部分能够正常工作，同时便于确定出发生故障的总线部位。当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。火灾自动报警系统设计规范 GB50116-2013 3.1.6 系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点；总线穿越防火分区时，应在穿越处设置总线短路隔离器。

其他类型的模块平时运用较少，不再累述，有兴趣的同学可以自己查阅相关资料。
