一台小米9，顾客说当时音量按键突然自动按了，然后就不开机了，有机器人模式出现。如果是进水机，可能是音量下按键损坏引起的。
//
- 维修过程 -
拆机主板很靓，询问顾客得知是正常使用后坏的，并没有进水，检查整板确实没有进水。

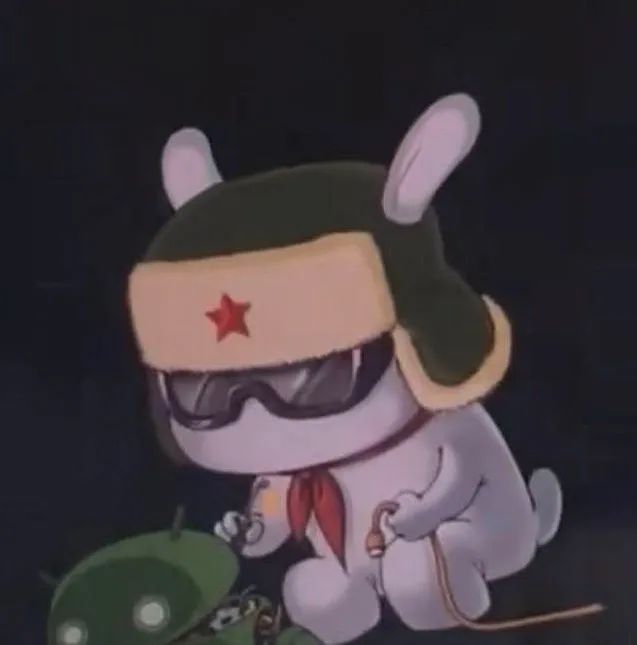

接上维修电源，开机电流正常。奇怪的是开机出来小米机器人图案后不是一直保持机器人的图案，而是又重启，再又出现机器人。反复这样！而之前遇到比较多的是进水导致音量按下键长按开机后一直是机器人的图案，这台手机不一样。

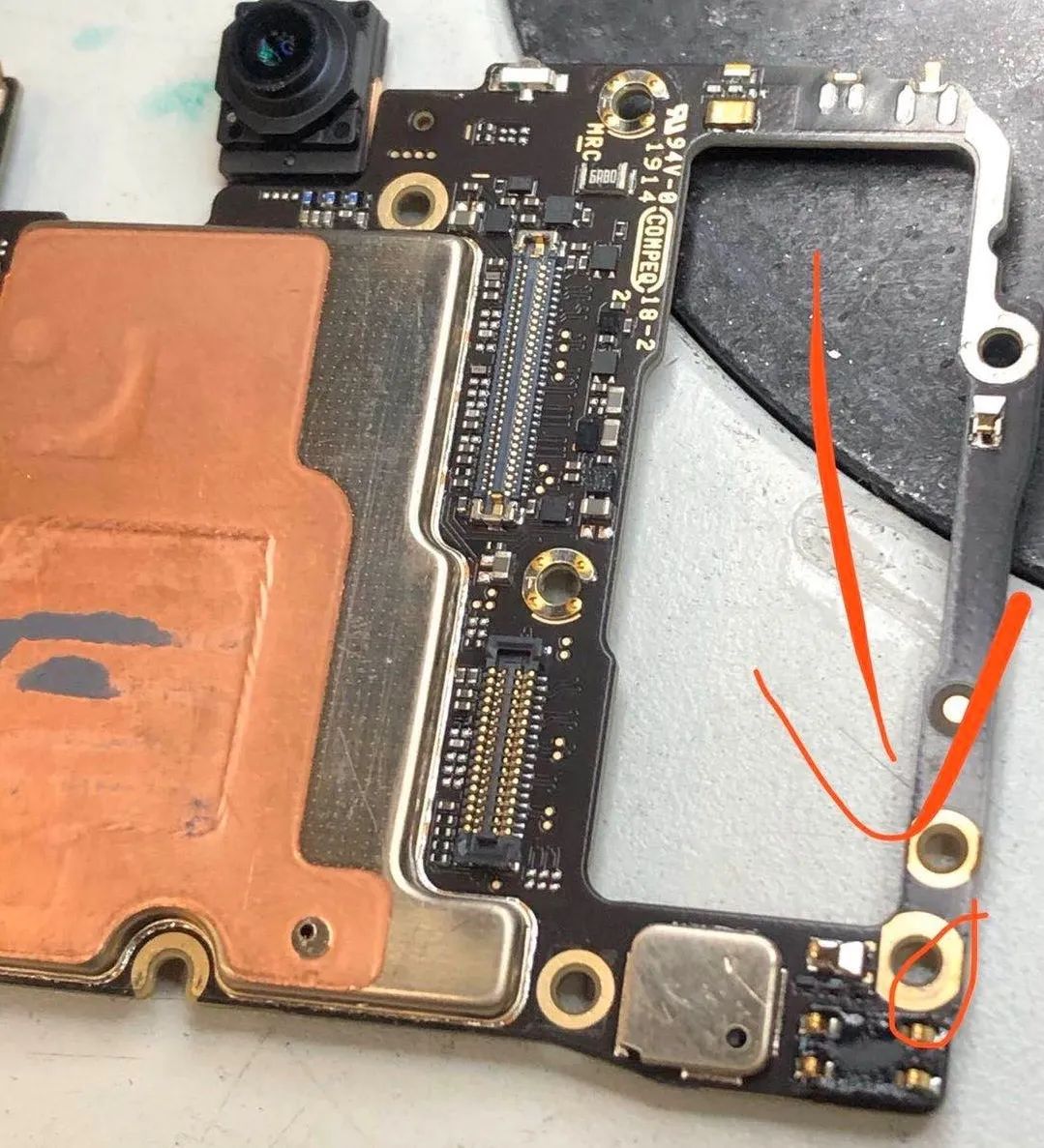

查按键接口电路，发现主板上J1601是音量排线的四个接触点，其中有一个电对地不正常。

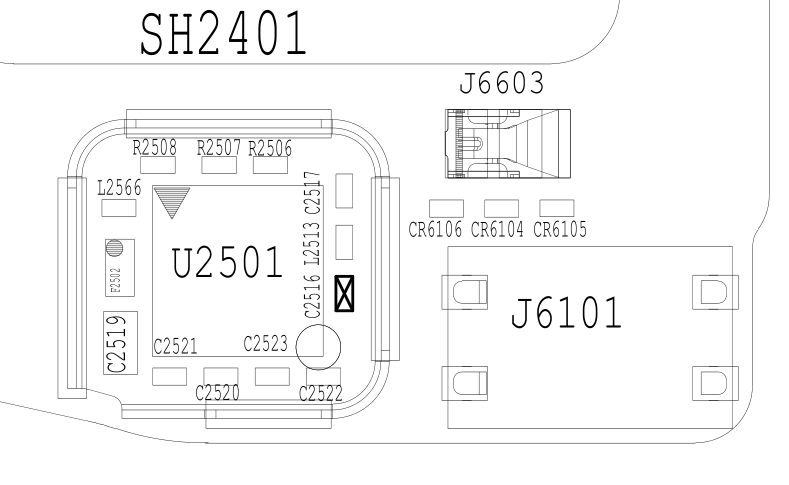

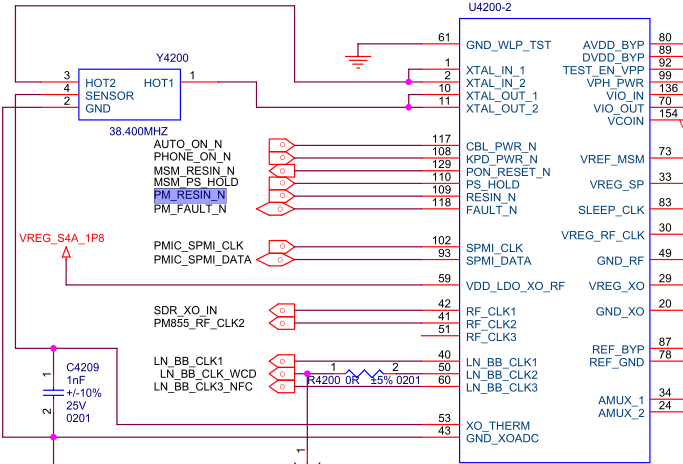

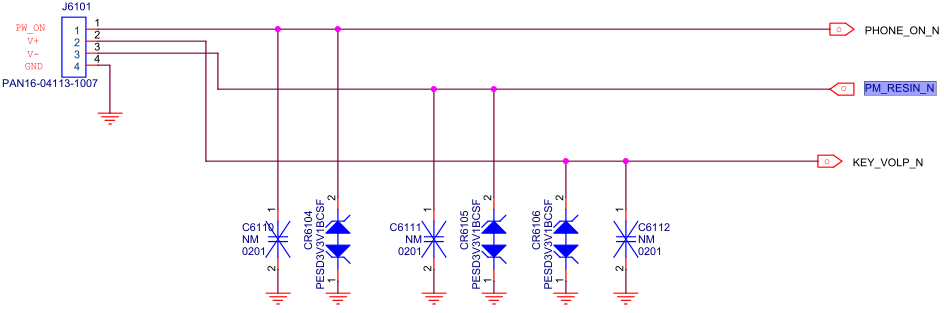

正常情况下，红色箭头所指的接触点应该是有阻值的，它对应的就是音量下键，现在对地短路。打开鑫智造(加xunweipeixun123，免费领VIP会员)图纸，可以看到接触点是通过CR6105这个保护二极管，直接到主电源U4200。
拆了CR6105测量接触点的对地阻值还是对地短路。怀疑是主电源U4200损坏。拆下再次测量接触点对地阻值有了，说明就是主电源U4200损坏引起的。

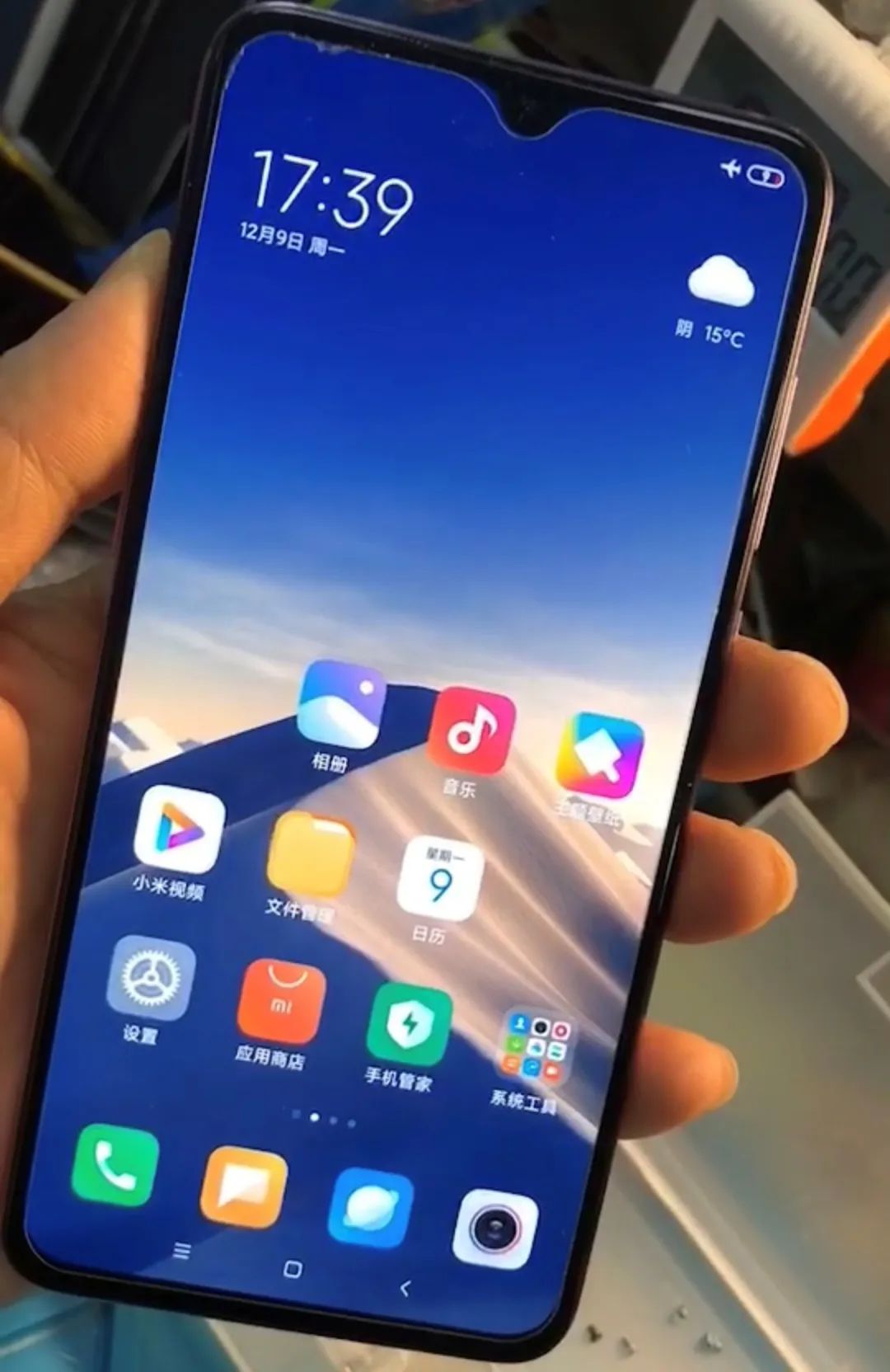

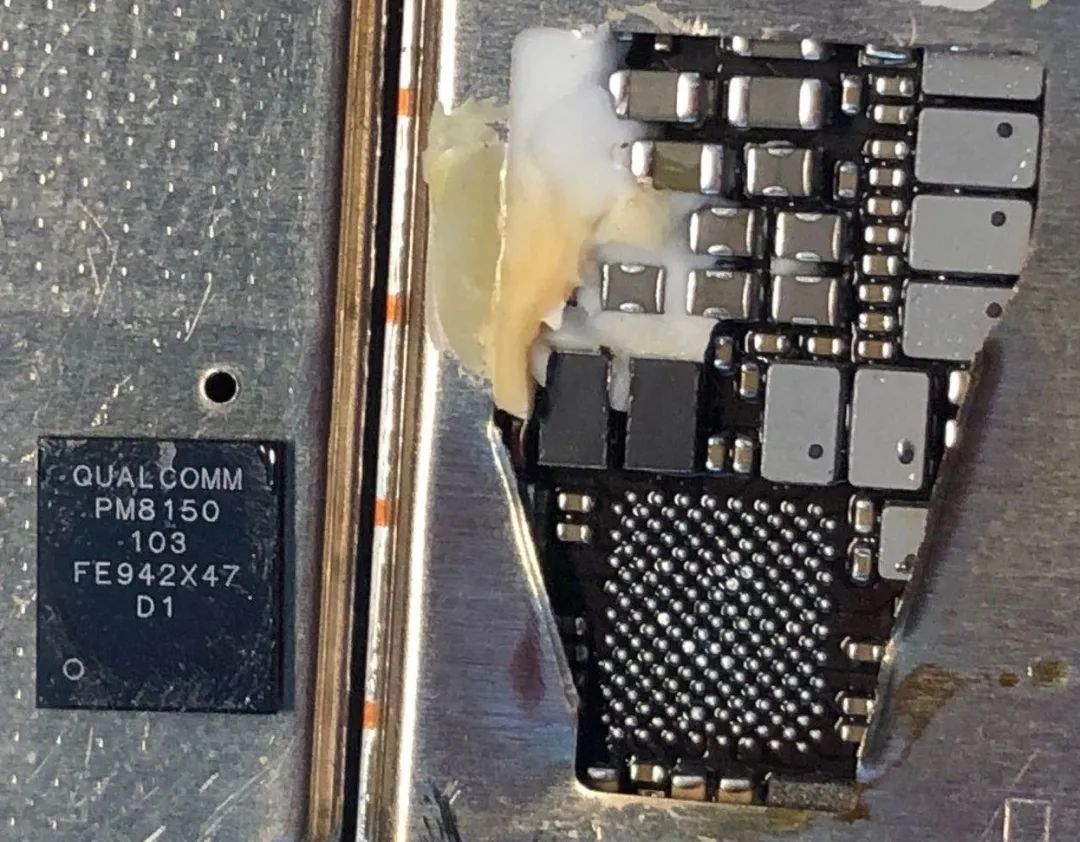

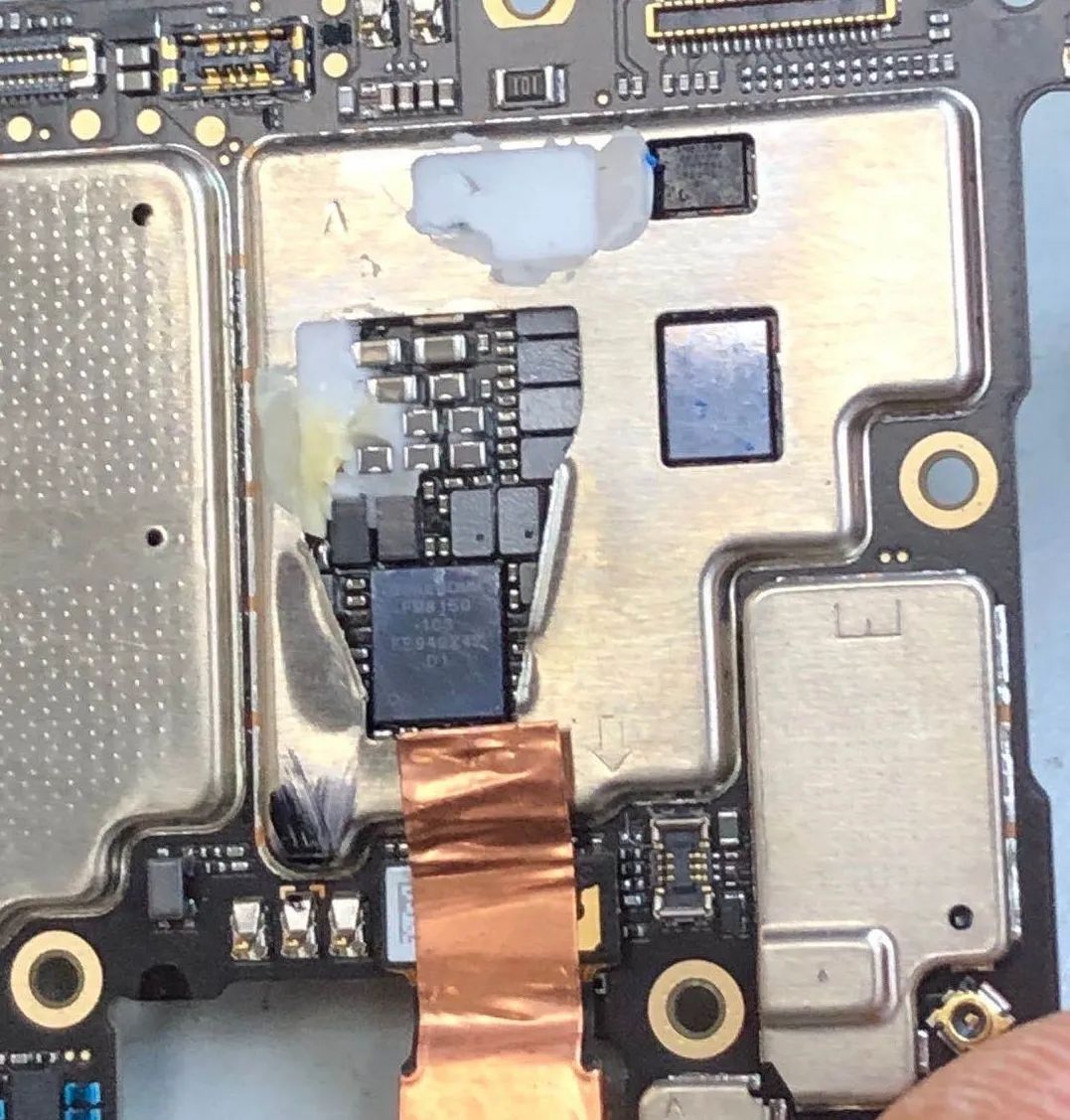

这个主电源的信号是PM8150，更换它后开机顺利进入主画面，维修结束。
————
