lds天线技术流程图_PROE/CREO智能手表产品设计4：做天线结构时应注意什么？

一、问题：

1) 做这款智能手表天线结构时 我们需要做什么？

2) 这款智能手表的LDS天线是如何加工出来的？

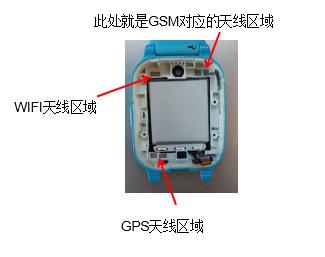

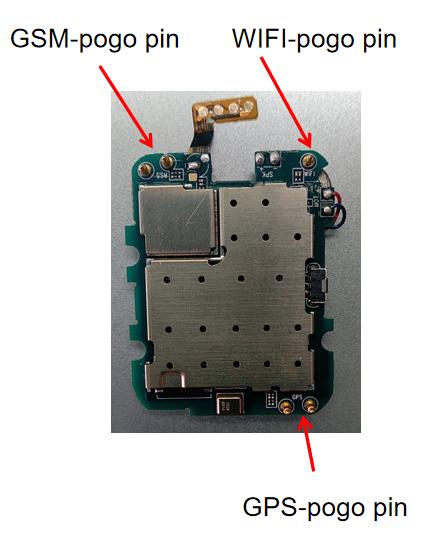

二、有pogo pin的部位与信号相关的如GSM WIFI GPS，要做天线

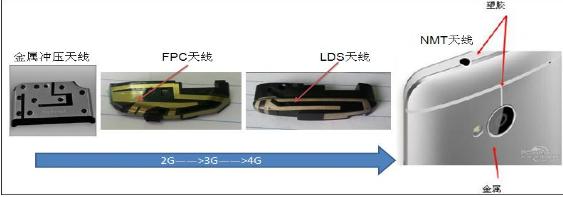

三、天线形式沿革

最早的手机是外置式天线，从NOKIA开始采用内置式天线，采用金属片(一般是0.1MM厚的不锈钢片冲压而成)，随后为降低成本，改用FPC代替。

FPC的特点是材质软，可以贴在曲面上，还可以转折，在空间利用率上比金属有优势，对外形设计和结构设计要求比金属自由点。

装配上FPC只要贴在材料表面上，只是在馈点处需要加定位柱，不像金属需要加热熔柱定位，是目前主流的天线技术。

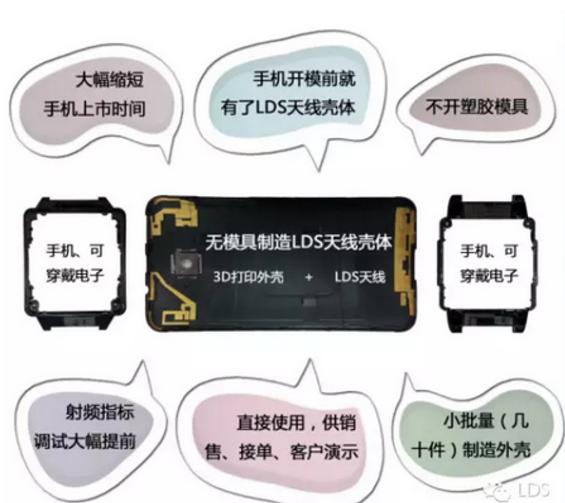

后来随技术的发展，又发展出来LDS 天线技术，就是直接在经过特殊处理材料上用激光雕刻出天线，这个技术在目前的高档手机中普遍采用， 通常用在主天线上，和喇叭盒子做在一起，以节约成本。

四、常见的天线应用案例

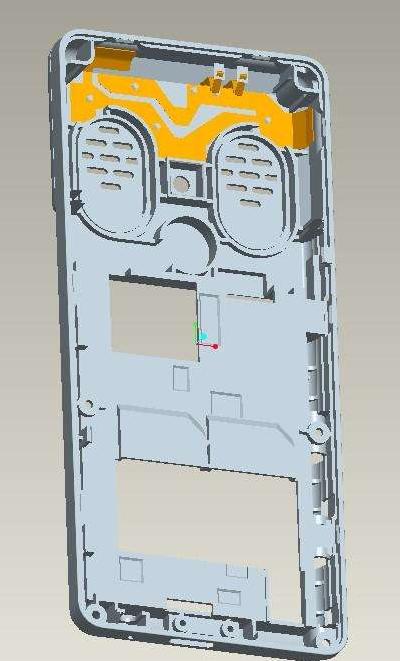

FPC

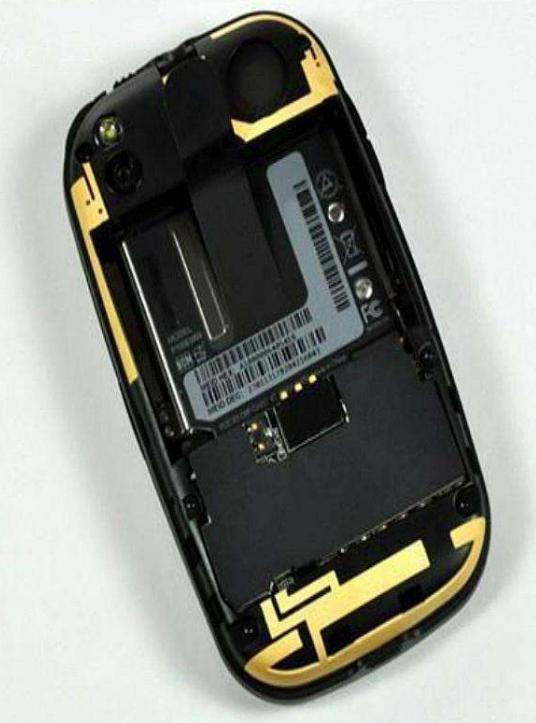

LDS

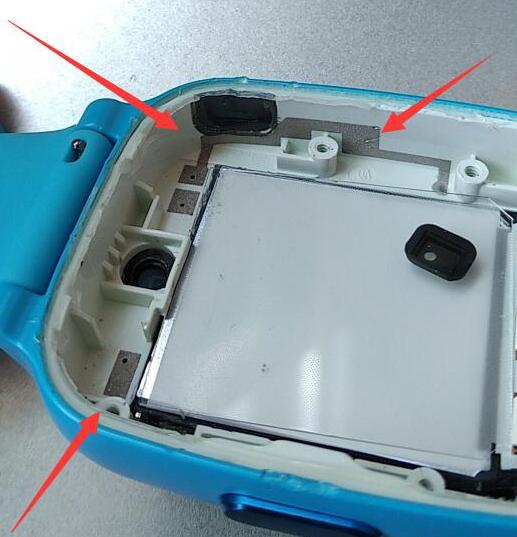

我们这次这款智能手表天线

正是属于LDS天线

关于天线的设计 大家一定要有意识

1) 天线的一个重要的参数是面积，尤其是主天线， 3G网络的一般数据是400MM^2, 4G网络一般要求达到500MM^2; 这是因为要向下兼容2G,3G网络，这么大的面积通常难以保证，所以常常需要用到侧面，或者金属外框。

2) 通常4G的天线(尤其是全网通)通常比较难调，设计之前和之后都要给天线厂评估，参考天线厂的意见进行设计， 有的需要改好几次才能达到效果。

3) 天线与其他器件的安全距离必要要留出至少1毫米的距离。

4) 天线附近最好不要有电磁器件以及需要信号传输的线路，这些都会互相干扰。

5) 一般方案公司会要求天线距离主板距离5毫米，虽然一般做不到，不过最低也不要低于2毫米。

6) 对于金属外框的手机，会要求金属框离天线2毫米距离。

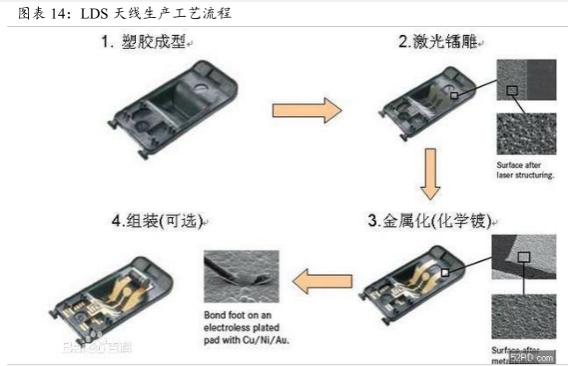

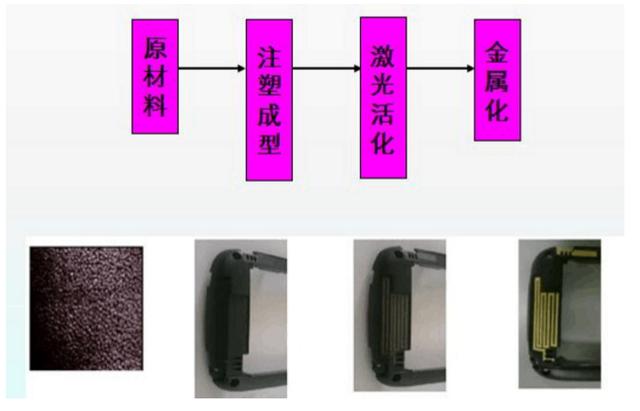

五、LDS工艺流程
