孔径千分尺通过测量爪对被测物的内孔进行两点或三点式定位,从而简单准确地测量内孔直径的尺寸。

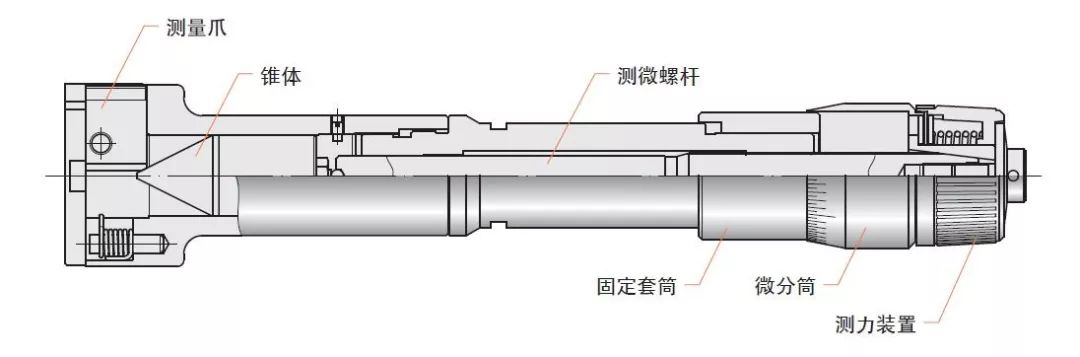

孔径千分尺01、 各部位名称

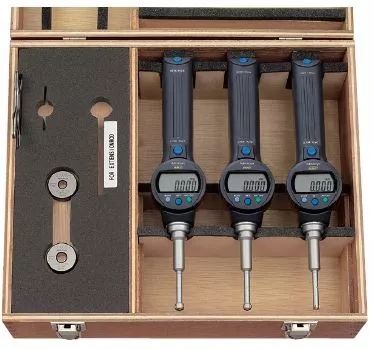

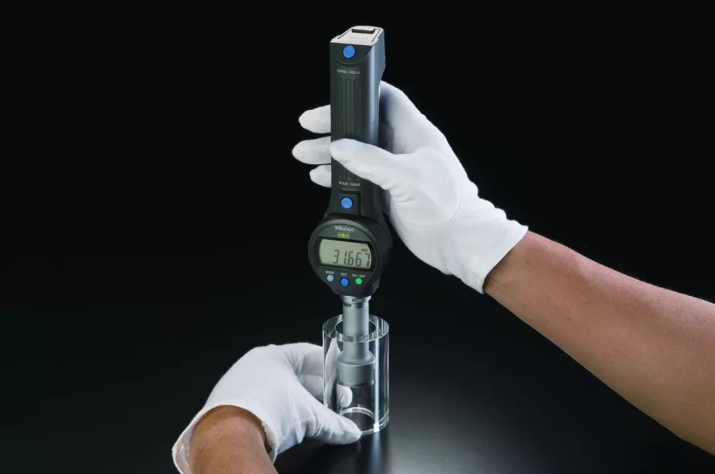

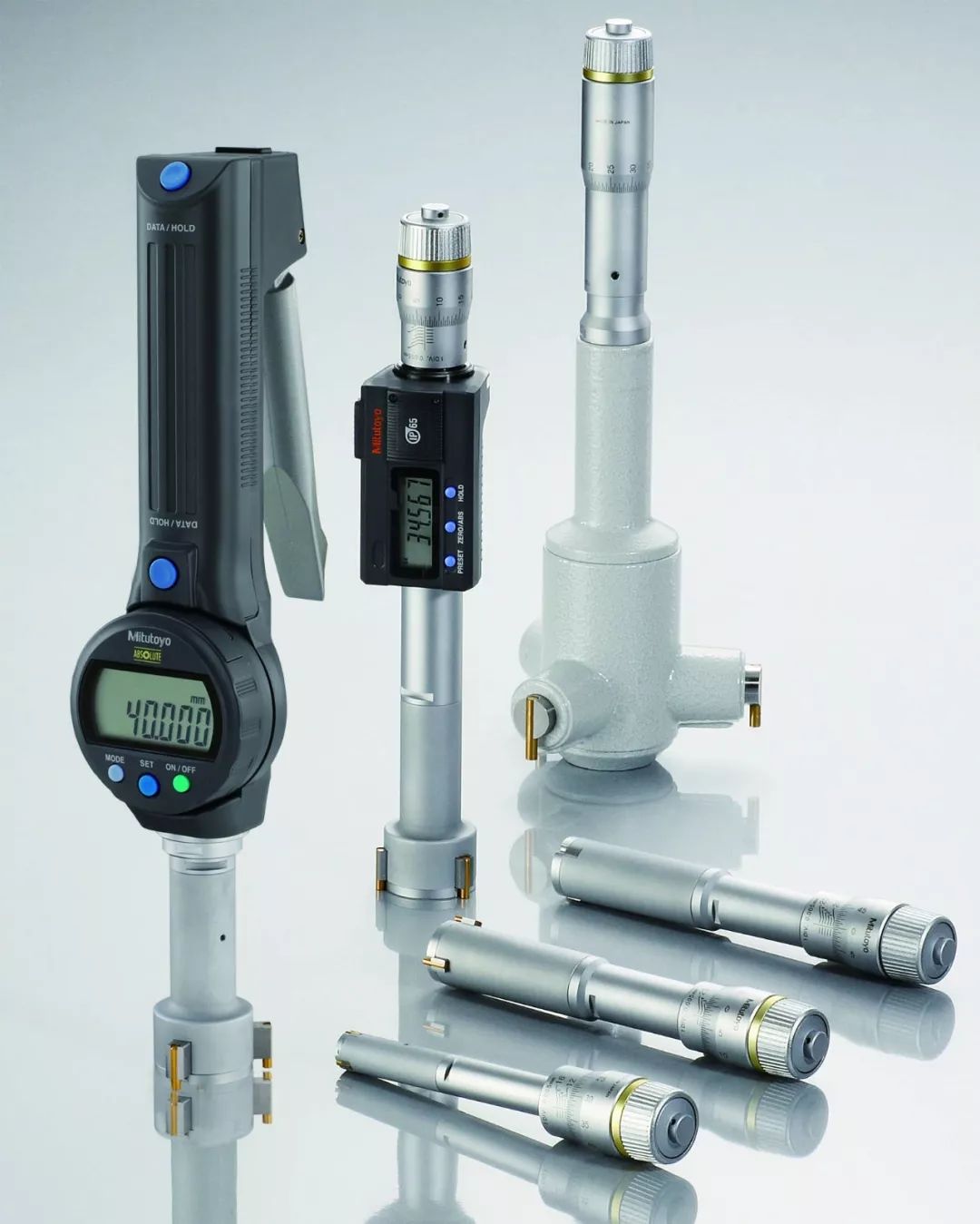

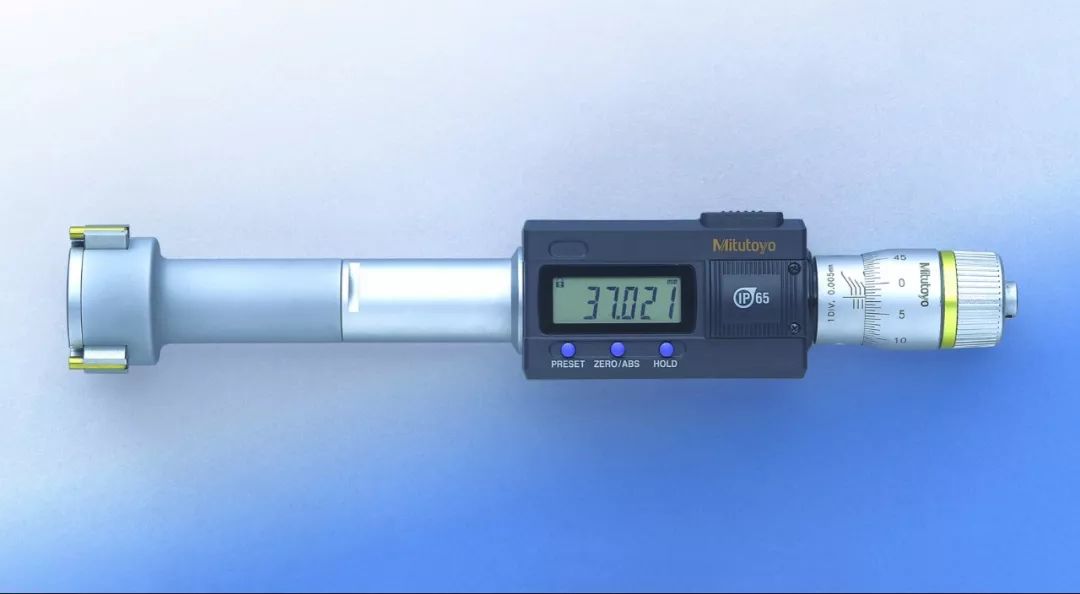

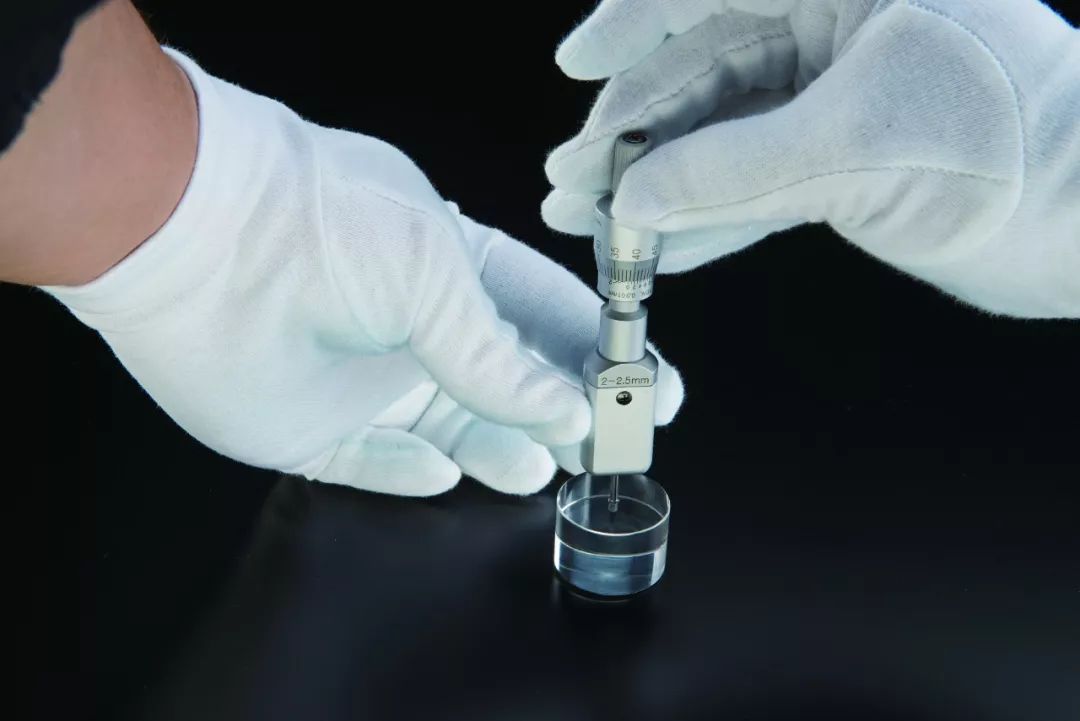

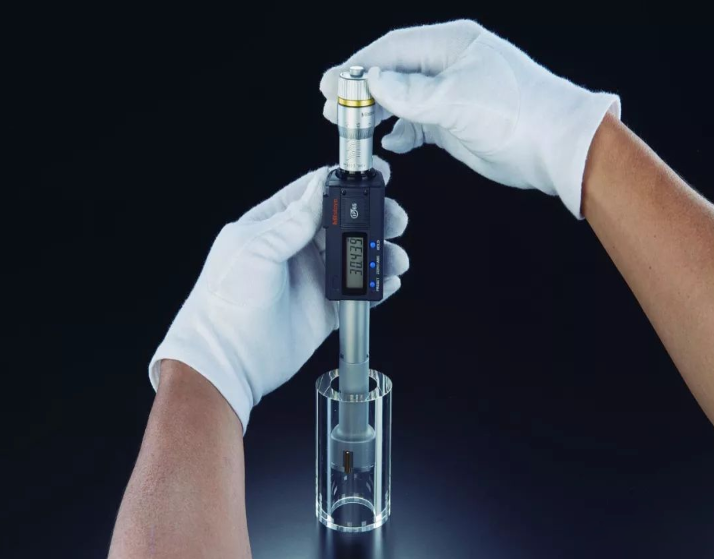

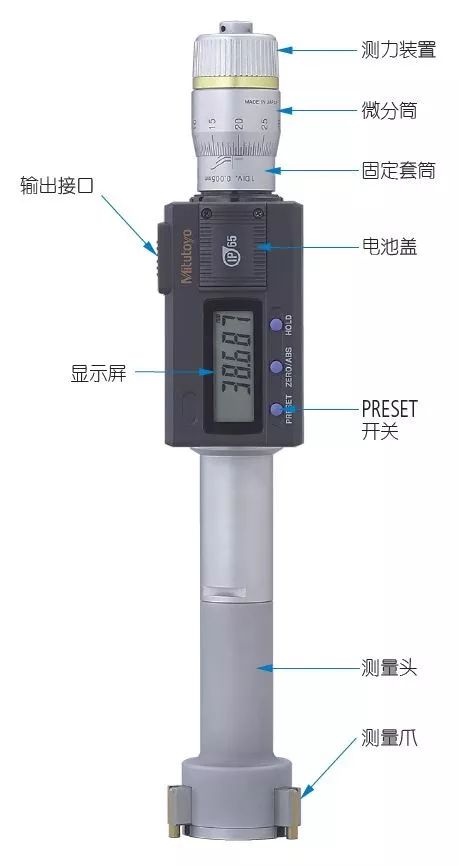

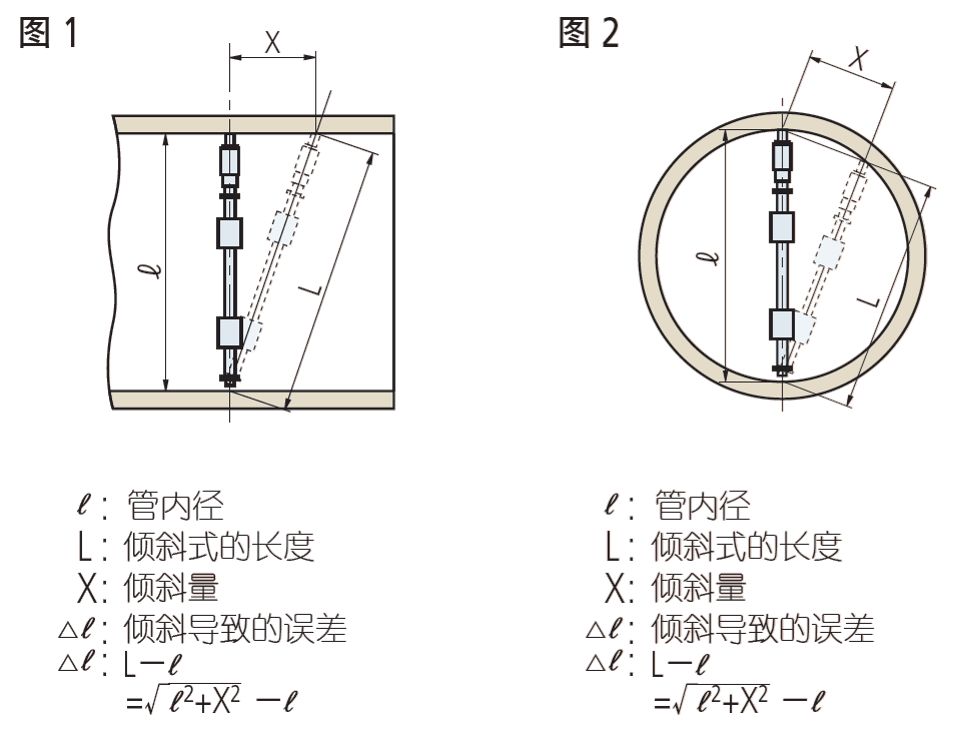

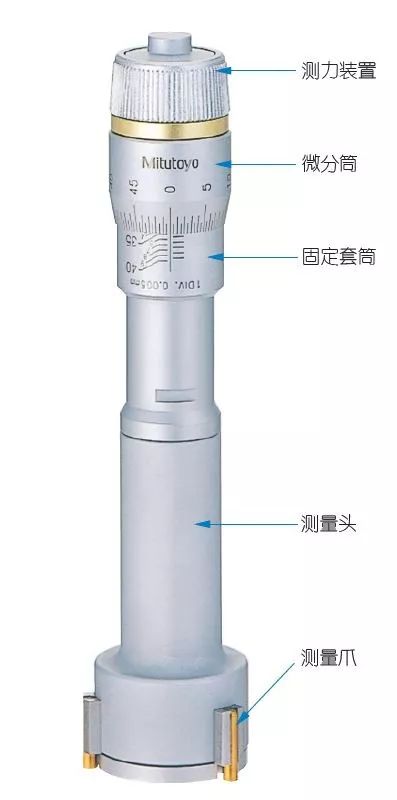

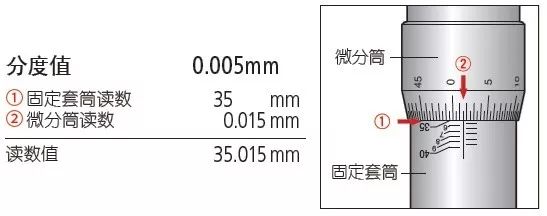

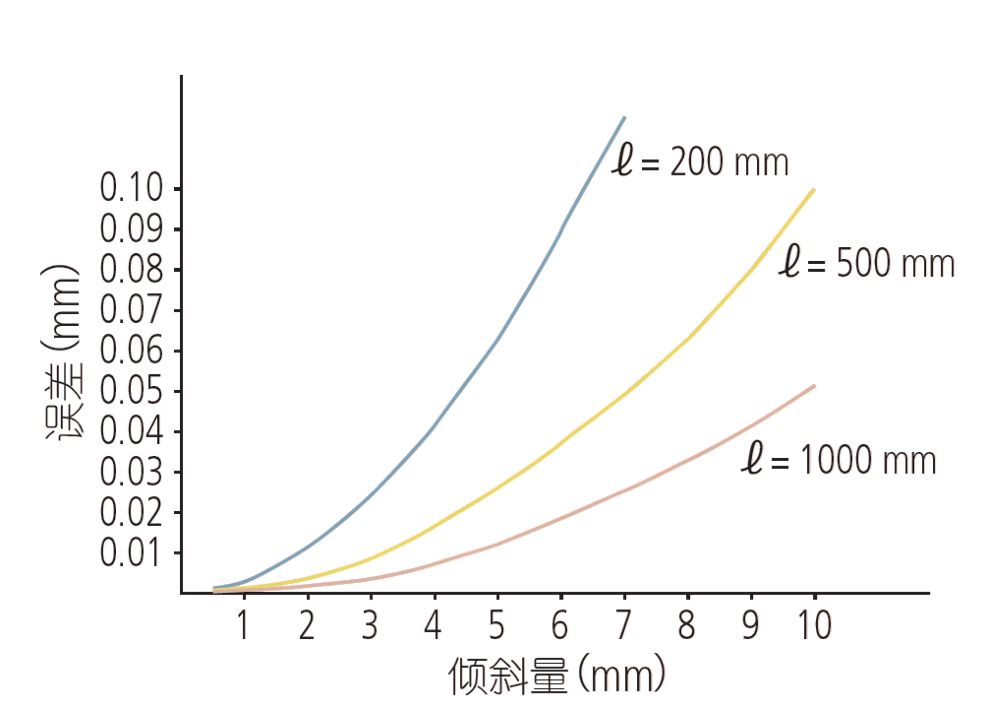

结构图: ▲孔径千分尺 ▼数显孔径千分尺 02、 使用示例 数显孔径千分尺 大型LCD显示,方便读数。支持高效操作的ABS和INC测量模式。▼ 二爪、三爪式孔径千分尺▼ 镀钛测量爪具有高耐用性和抗冲击性。配置的恒压装置可实现稳定测量。▼ ABSOLUTE孔径千分尺▼ 利用杠杆操作实现简便快速测量。双保持功能保证最佳定位。▼ 03、 刻度的读法04、 倾斜对测量的影响 按图1 所示,计算出向孔轴方向倾斜的误差,可得出下图的曲线。图2 中相对轴孔向左右倾斜的误差,与下图的曲线大致相同,呈现负值。 05、 使用的注意事项 使用前
擦拭测量爪上的污渍及灰尘。
全行程旋转微分筒,确认是否被卡住或动作不流畅以及测量爪的动作是否流畅。
使用经过校正的基准规进行基准点对准。

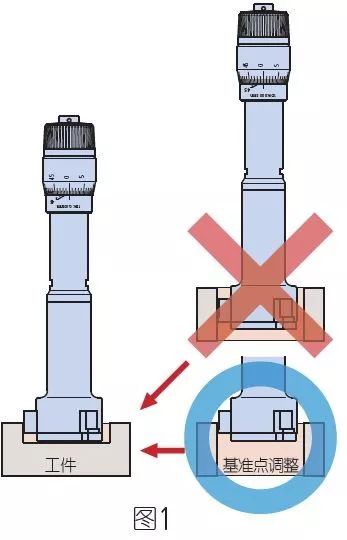

使用测量爪的末端进行测量时,需要在相同位置(末端)进行基准点对准。(图1)
- 请正确设定预设值。

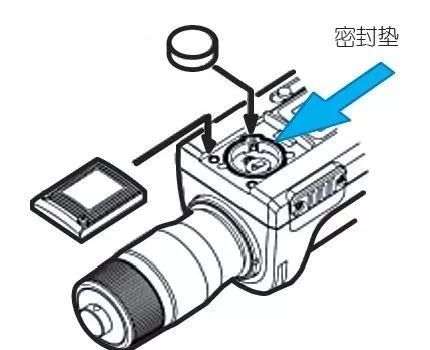

- 使用数显式时,请使用SR44电池。安装电池盖时,请确认密封垫的安装是否正确。(图2)

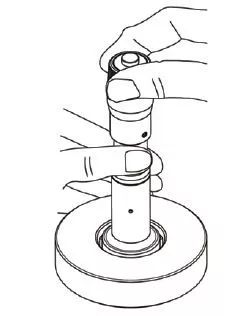

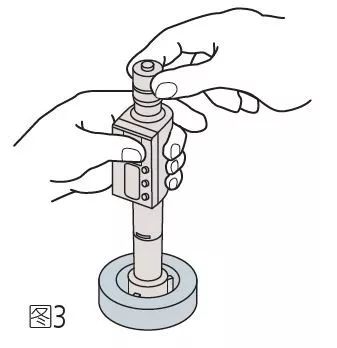

- 将测量面轻轻触碰被测物件,放稳后使其保持静止,然后用手指操作测力装置5~6次(2~3转),施加测量力进行测量(图3)。
- 使用时注意测量爪的滑动部位不要受到外部撞击。
- 当数显式孔径千分尺显示错误或计数异常时,请取下电池重新安装。
- 请务必在测量范围内使用。
- 使用后,确认各部位有无损伤并将整体擦拭干净。
- 不能在高温高湿、多尘多油污的场所存放。
- 长期存放时,需要用千分尺润滑油对测量爪进行防锈处理。数显式则需要取下电池。
End
