扫掠曲面二条引导线_亦明3D：SolidWorks绘制方形弹簧圈，借助螺旋曲面的边线做路径...

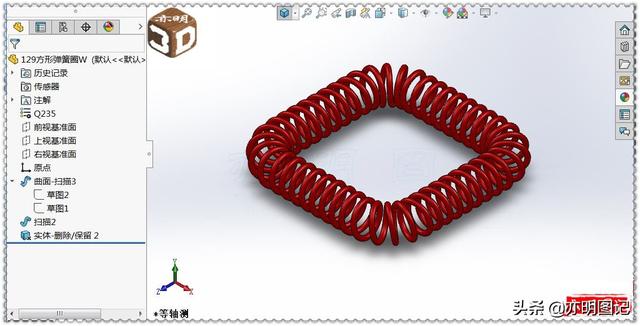

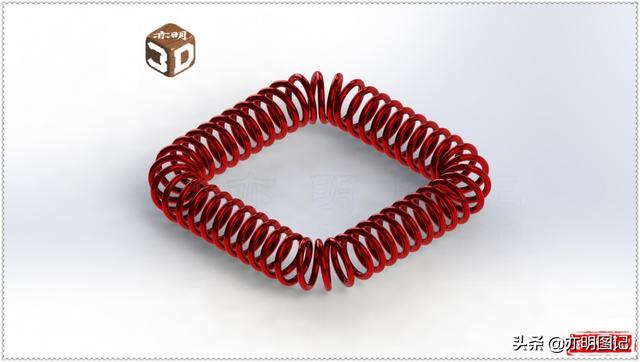

3d方形弹簧圈模型：使用SolidWorks2018绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

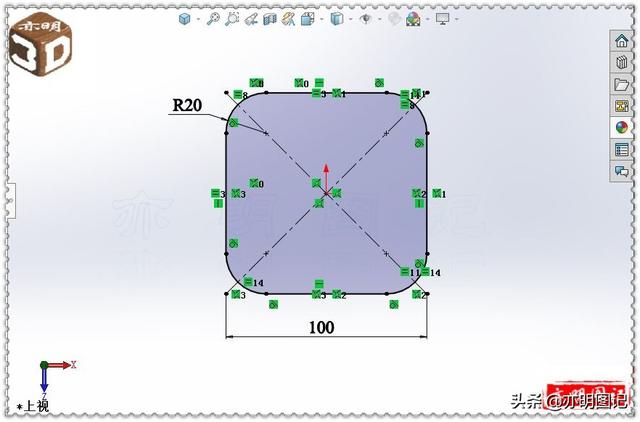

1、在上视基准面上绘制草图 中心矩形并倒圆角：中心矩形边长100；圆角半径20；

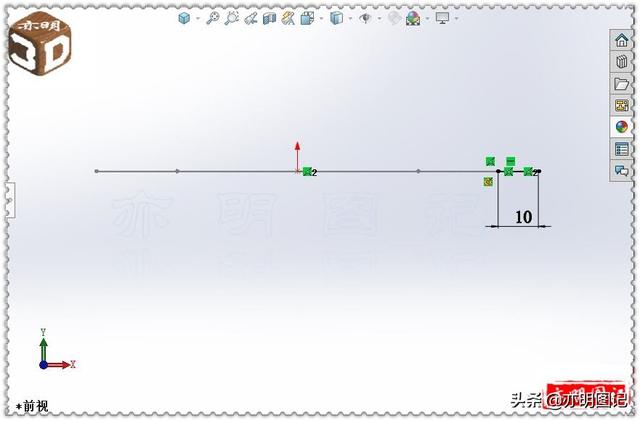

2、在前视基准面上绘制草图 直线：长度10；直线的一端点与矩形边线穿透；

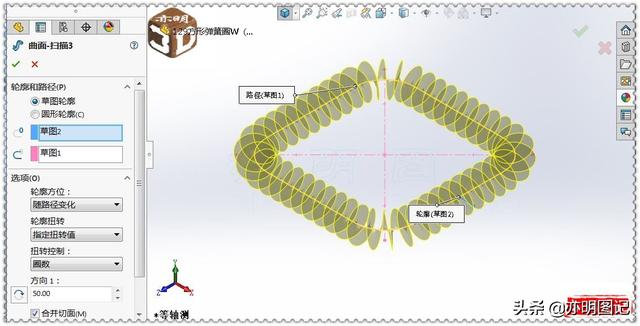

3、选择扫描曲面命令：轮廓选择前视基准面上的直线；路径选择中心矩形；轮廓方位选择随路径变化；轮廓扭转选择指定扭转值；扭转控制选择圈数；方向1输入50；勾选合并切面；

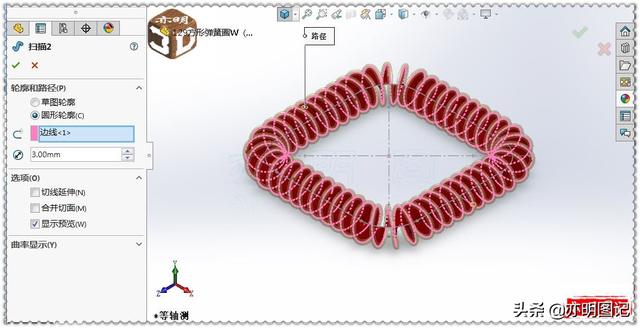

4、选择扫描命令：轮廓勾选圆形轮廓；路径选择螺旋曲面的边线；

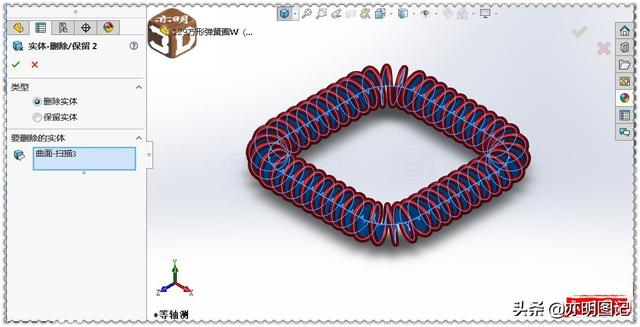

5、选择删除实体命令：要删除的实体选择扫描曲面；

6、完成。
