描述
74ls06六高压输出反相缓冲器/驱动器(OC，30V)，74ls06为集电极开路输出的六组反相驱动器，其主要电特性的典型值如下：
引出端符号
1A－6A输入端
1Y－6Y输出端

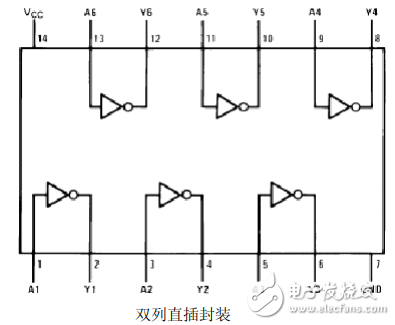

74ls06逻辑图(引脚图)
74ls06极限值
电源电压…………………………………………7V
输入电压…………………………………………5.5V
输出截止态电压……………………………………30V
工作环境温度
5406……………………………………………-55~125℃
7406……………………………………………0~70℃
存储温度…………………………………………-65~150℃

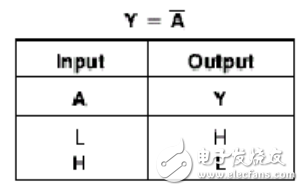

74ls06功能表(真值表)：
74ls06推荐工作
