74LS系列芯片简记——00-09

        由于兴趣与实际需求特学习对应的数字芯片，以此笔记简略记录用途等，如有不足欢迎批评指正。欢迎大家踊跃交流。前期门芯片讲述较为简单。

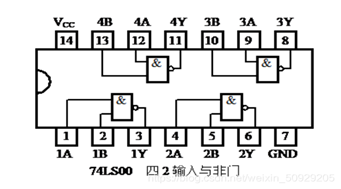

74LS00(四组2输入与非门)

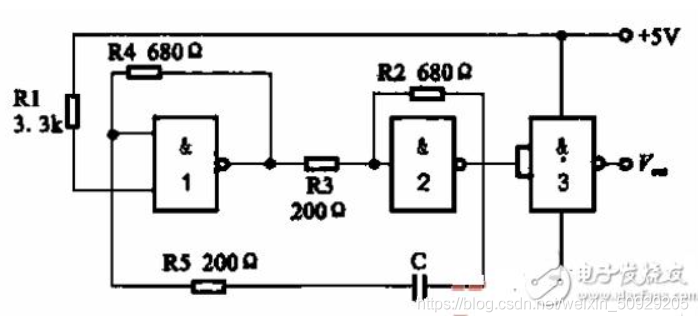

逻辑为：可用于进行与非判断，基本RS触发器，与非门方波发生器等。其中与非门1、2与外界RC时间常数元件组成振荡电路，与非门3为缓冲输出级。只要改变C的容量，便可获得不同频率的方波输出。

​

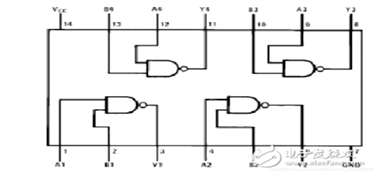

74LS01（集电极开路2输入4与非门）

将输出端相连实现线与。即 Y=Y1·Y2。

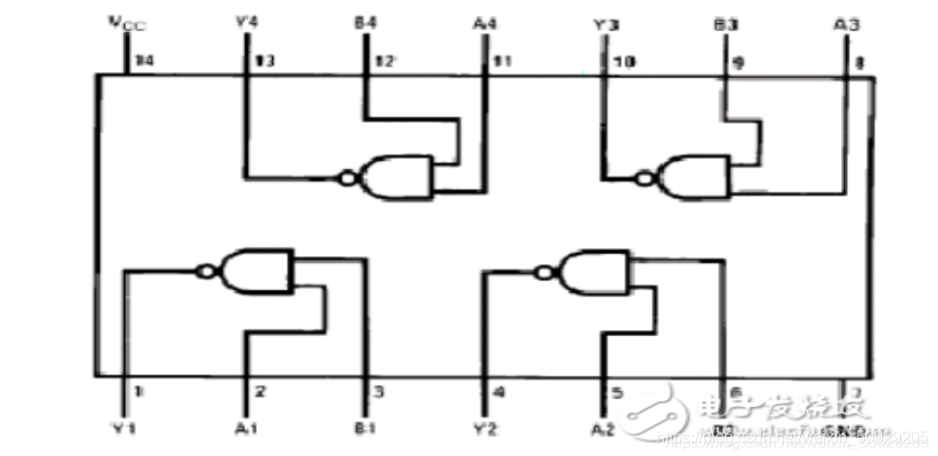

74LS02（2输入4或非门）（OC）

74LS03（支持多路采集的集电极开路2输入4与非门）（OC）

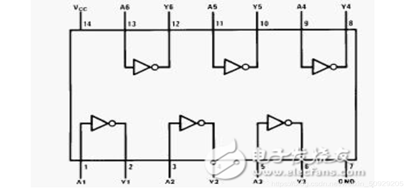

74LS04（推挽输出6非门）

74LS05（集电极开路6非门）（OC)

        74ls05为集电极开路输出的六组反向器，原理图与74LS04相同

74LS06(高压输出集电极开路6非门)(OC)

        74ls06六高压输出反相缓冲器/驱动器（OC，30V），输出端最高高达30v,原理图与74LS04相同

74LS07（6缓冲器/驱动器）

        高压集电极开路输出，可连接高电平电路的接口（如MOS），驱动高强度电流负载,充当缓冲器用于驱动TTL输入。额定输出电压为30V，最大吸取电流为40mA。



        74LS07兼容大多数TTL电路。输入是二极管钳位式，传输产生的不良影响降到最低。74LS07典型功耗为140 mW，平均传输延迟时间为12 ns。

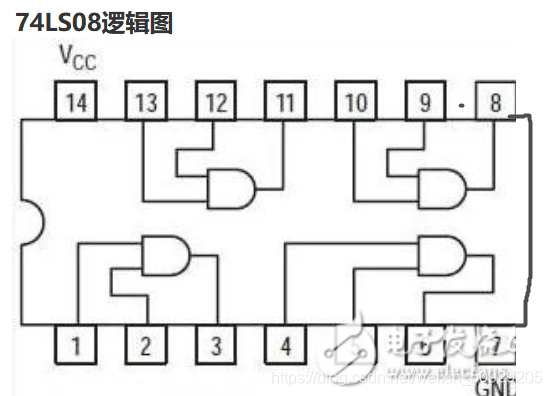

74LS08（4输入与门）

74LS09（集电极开路4输入与门）（OC）

        图与74LS08相同，绘图时可再与门输出端加入一个*表示。

---

        以上为几款门电路芯片简述，门电路原理并不复杂，大家根据自身需求选择自己所需要的即可，如有以上某款门电路经典电路或错误欢迎指正。
