第三部分

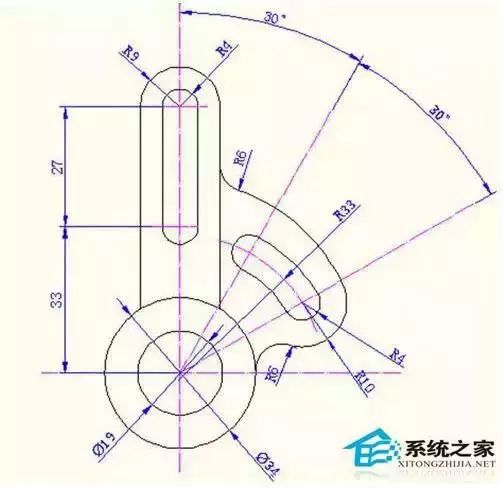

3-1 图

1、审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；本图包括四个主要部分两同心圆和上部的圆和直线线框、右边的相切圆弧、由两圆和两段圆弧相切的曲线图形。

绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层，通过相应尺寸和旋转角度画出各条辅助线，画左下两同心圆和上部的三个圆利用正交模式和对象捕捉中的切点画出四条竖直直线，修剪多余线段；画出R33的辅助线，定位出各个圆心坐标完成两圆和两段圆弧相切的曲线图形(右里面的图形)，修剪多余线段；作R10的圆，再作R6的圆与两圆相切，作一大圆与R10的圆外切，再完成其他圆弧的相切，修剪多余线段；最后进行尺寸标注。

重点难点：辅助线的定位、各圆心的确定，各圆的相切、多余线段和圆弧的修剪、尺寸标注的布置。

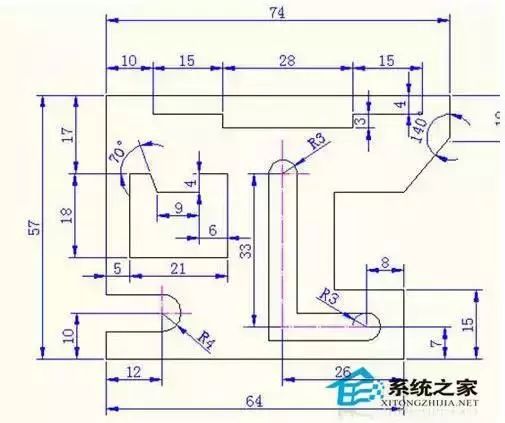

3-2 图

2、审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；本图包括四个组成部分，外框和里面三个图形，相关辅助线、线段、圆尺寸都可确定。

绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层，先画出辅助线，再由相关尺寸画出外框，再通过坐标计算确定里面图形的起点坐标(5，22)依次画出各线段，先画两圆再画与之相切的直线再修剪即可；最后进行尺寸标注。

重点难点：直线与圆的相切、相关坐标的计算、斜线段的画法。

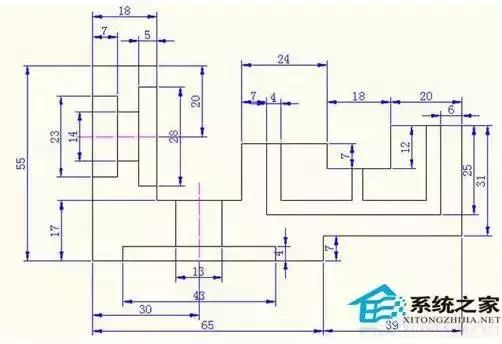

3-3 图

3、审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；这个图的先绘制外框，其余主要采用OFFSET命令和相应尺寸依次画出。

绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层；绘制辅助线，利用计算的坐标和原图给的相应线段尺寸完成外框；里面的图形可通过计算相对偏移量来进行相应的偏移即可依次完成各线段的画法，修剪多余线段；最后进行尺寸标注。

重点难点：各尺寸的计算、各偏移量的确定、辅助线的绘制、多余线段的修剪。

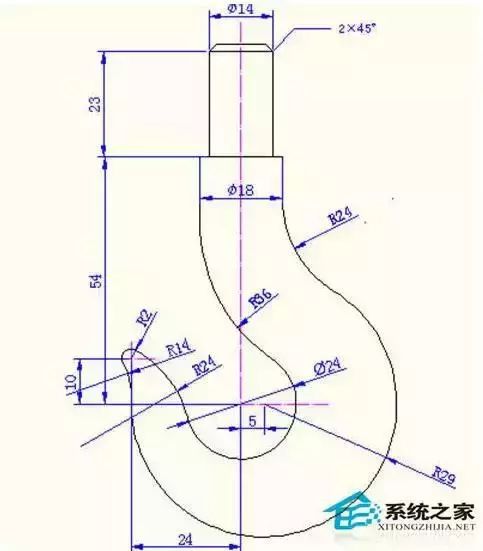

3-4 图

4、审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；本图主要是圆的相切和多余圆弧的修剪，相关圆的圆心、半径的确定。

绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层；确定相关尺寸绘制辅助线，先作直径24和R29的圆，再画出图形上部的矩形框和倒角部分；再作R24和R36的圆分别与竖直直线和前面两个圆相切，修剪多余线段和圆弧。用同样的方法画左侧的圆R2和相关的相切圆再修剪多余圆弧即可完成，最后进行尺寸标注。

重点难点：各圆圆心的确定、使用画圆中的T 画相切圆、相关的尺寸定位、直径和倒角的标注。

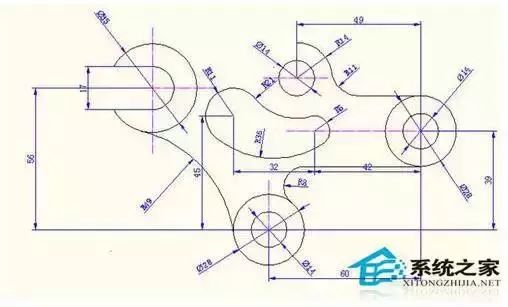

3-5 图

5、审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；本图主要是圆的相切和多余圆弧的修剪，相关圆的辅助线、圆心、半径的确定。

绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层；确定相关尺寸绘制辅助线，先画两部分直径为14、28 的两圆，再画直径为17、35的两圆，分别使用通过象限点画水平线与圆相切、使用画圆中的T 画相切圆完成各部分的直线和圆弧相切；图形的中间部分为两个圆与两段圆弧相切，画法与之前相同。图形最上部圆心的确定是使用辅助线画法来确定，依次可以完成相关圆和圆弧的相切；修剪多余的线段和圆弧即可完成整个图。最后进行尺寸标注。

重点难点：相关的辅助线尺寸定位、各圆圆心的确定、使用画圆中的T 画相切圆、修剪多余的线段和圆弧、尺寸标注的布置。
