   创建Revit模型时，为了更好的服务后期BIM应用，创建族时会添加好多共享参数。通常情况，当族载入项目，模型创建完成后，都会通过明细表通过选择明细表字段，得到想要得到明细表。

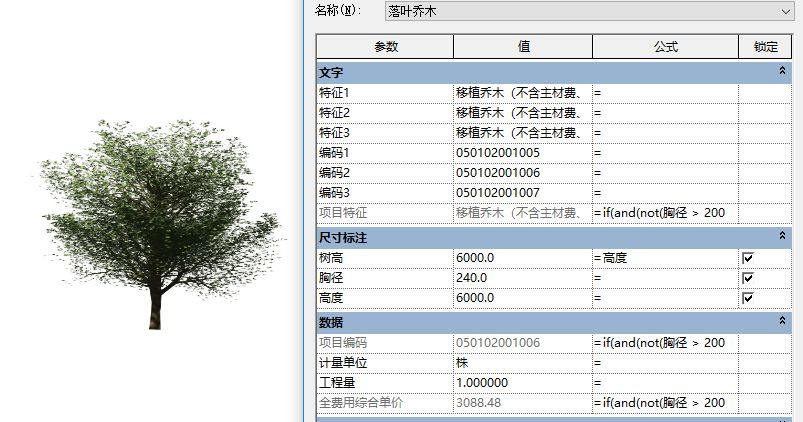

   举一个例子，大型乔木移植是绿化工程中一项非常重要的工作，为后期工程结算的需要，小编创建了这么一个族《一种可服务编制预算的植物族》

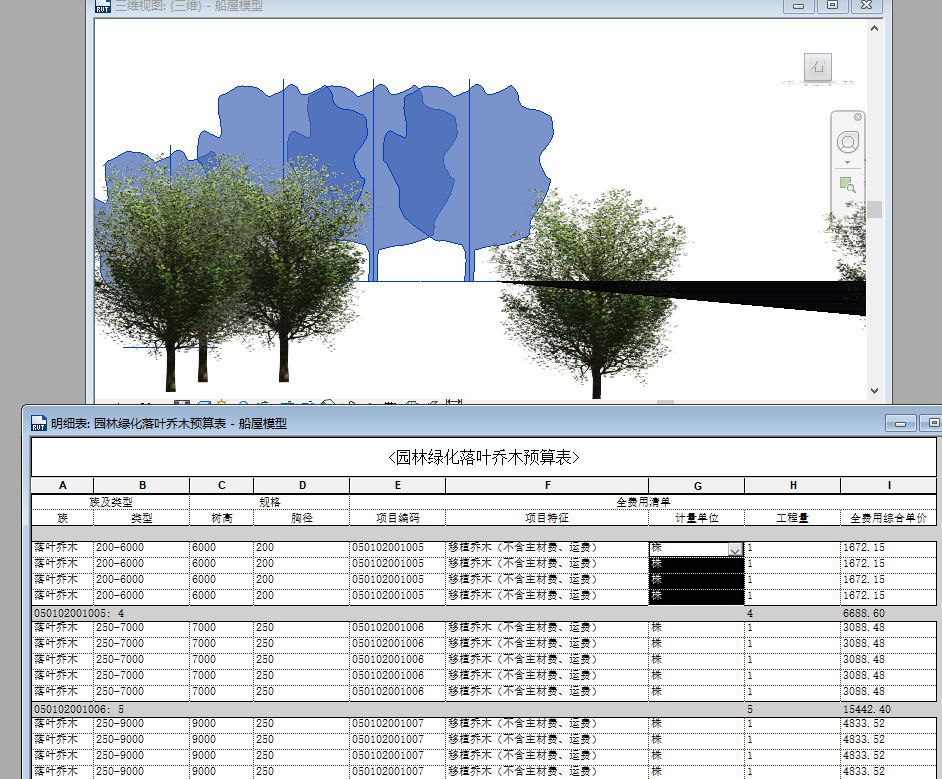

      载入项目，通过明细表统计出项目大型苗木移植的工程结算清单。

     但这里有个问题，该明细表需要导出TXT文件，再转化为Excel表格。应用起来还是不太方便

     今天，小编介绍一种通过dynamo直接在项目中获取参数值并写入表格的方法。

    1、在Revit项目文件中框选需要统计的图元，并读取相关参数的值。

     (1)Selct  Model Elements节点，选择所有拟统计的构件。该节点统计出选择的构件的数量、类型名称及ID，如上图左边节点所示。

    (2)Element.GetParameterValueByName，通过参数名称获取图元参数值。该节点提供了两个输入(parameterName和element)和一个输出。如上图右边节点所示，参数名可以通过两种方式创建：

      a、code Block创建参数名list。格式为{"N1","N2","N3".......}，这里即输入各个想提取值的参数名(ParameterName)，直接形成列表。

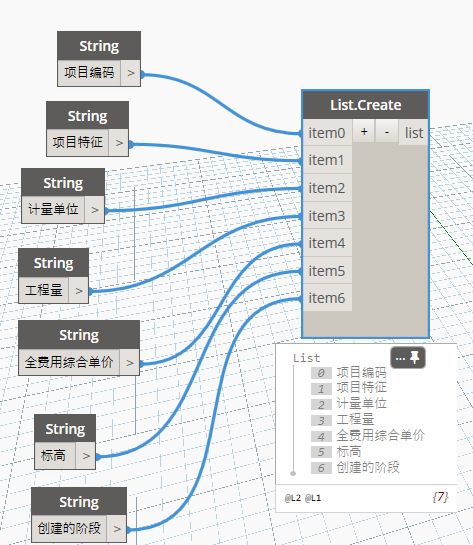

      b、通过通过List.Create节点创建。如下图所示。

 (3)多次尝试发现，dynamo是无法实现实例参数和类型参数同步读取。因此在读取类型参数时，需添加一个Element.Eelement Tpye节点。而读取实例参数时，则不需要该节点。

     如此就将结果读取，并存入一个list。

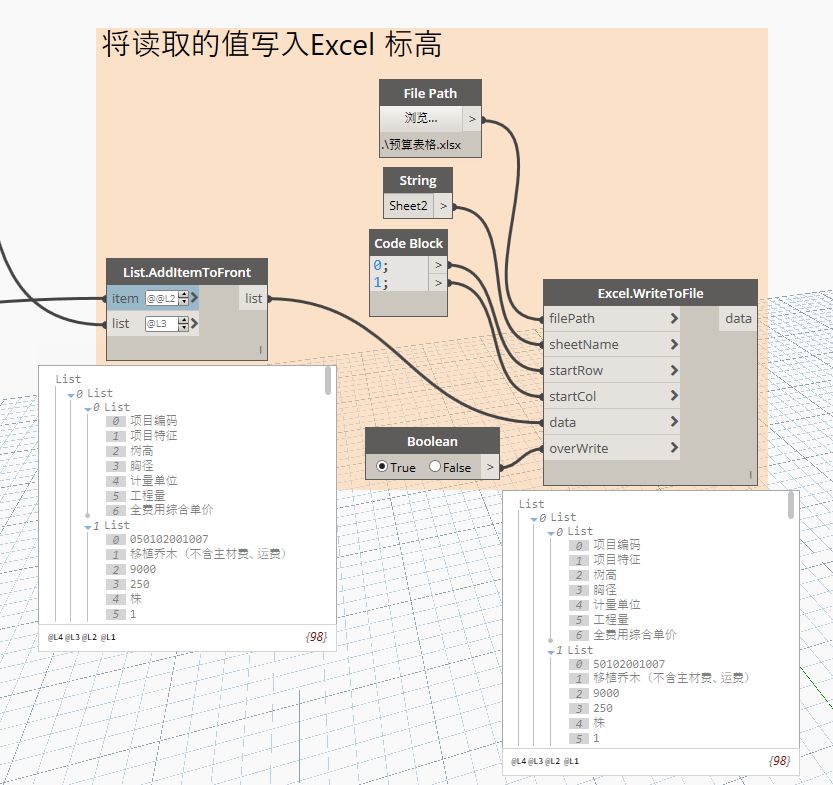

2、创建一个空Excel表格。采用Excel.writeToFile节点，将读取的值写入表格。分别给输入端赋值filepath(文件路径)、sheetName(工作表名称)、startRow(初始行)、startCol(初始列)、date( 拟写入的数据)、overWrite(是否写入)。

3、data是由两个list组成：item作为表头，即由Code Block或List.creat创建的参数名称，而参数值(value)则是第1步节点读取到的参数值。

4、通过filepath节点选择目标Excel文件，点击运行，则表格自动生成。

    读取完数据后，可以再通过其他数据加工，形成成果文件，以供业务应用。重新选择构件或者变更Code Block 的“字段”，重新运行，Excel相关数据自动更新。

    这个过程需要注意如下两点：

    1、该流程可以阶段输入自动创建Excel文件及表格名称。

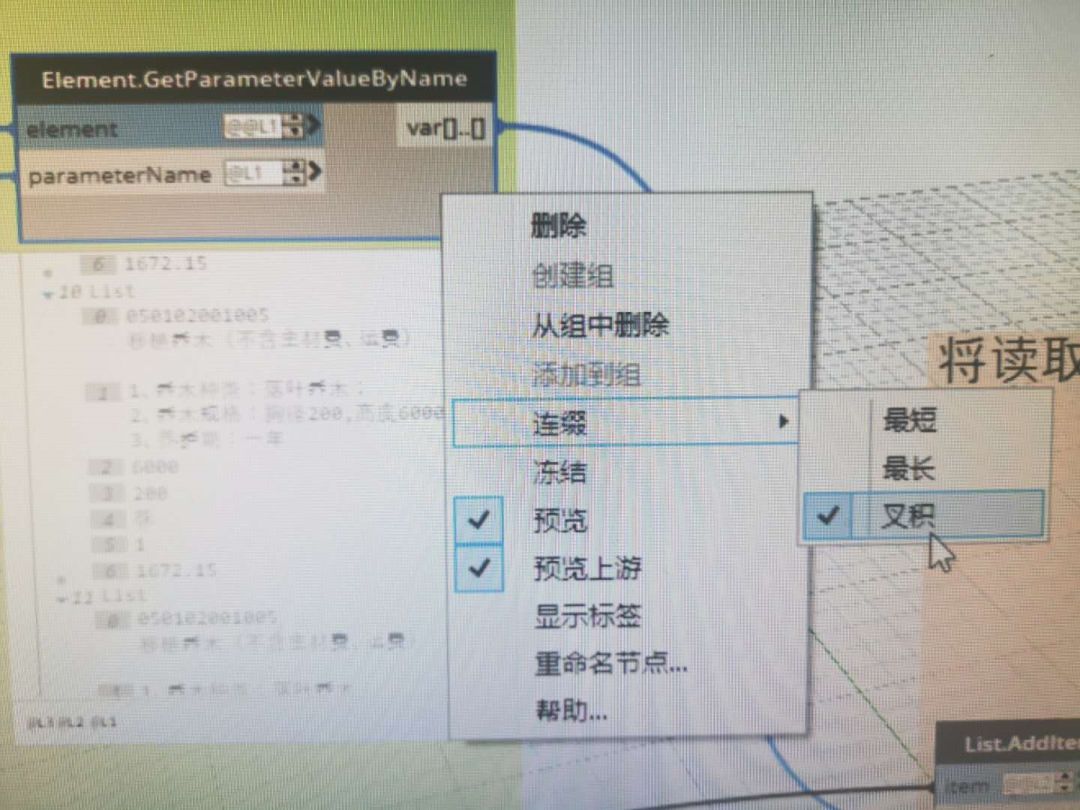

    2、在这个节点需要采用“叉积”才能将每种类型的每参数的值读出。

    3、回到起初，在创建族的时候，族参数的设置，对后期的业务至关重要。

    这也算是小编的第一个简单的dynamo应用，希望以后在应用过程中更多的dynamo应用分享给大家。
